一种果菜种植温室的制作方法

1.本发明涉及蔬菜种植技术领域，具体为一种果菜种植温室。


背景技术：

2.温室，又称暖房，指有防寒、加温和透光等设施，供冬季培育喜温植物的房间，在不适宜植物生长的季节，能提供生育期和增加产量，多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等，温室是指能控制或部分控制植物生长环境的建筑物，主要用于非季节性或非地域性的植物栽培、科学研究、加代育种和观赏植物栽培等，在不适宜植物生长的季节，能提供生育期和增加产量，多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等，温室的种类多，依不同的屋架材料、采光材料、外形及加温条件等又可分为很多种类，如玻璃温室、塑料聚碳酸脂温室；单栋温室、连栋温室；单屋面温室、双屋面温室；加温温室、不加温温室等，温室结构应密封保温，但又应便于通风降温，现代化温室中具有控制温湿度、光照等条件的设备，用电脑自动控制创造植物所需的最佳环境条件。
3.现有的果菜种植温室在进行种植时都通过多层种植来增加了空间利用率，但是立体种植在进行喷灌时，往往会有边角的果蔬无法得到充足的灌溉，只能增加大量的喷灌管道，不仅增加了种植成本，灌溉效果还差。


技术实现要素：

4.针对现有技术的不足，本发明提供了一种果菜种植温室，解决了会有边角的果蔬无法得到充足的灌溉，只能增加大量的喷灌管道，不仅增加了种植成本，灌溉效果还差的问题。
5.为实现以上目的，本发明通过以下技术方案予以实现：一种果菜种植温室，包括底座，所述底座的顶部固定连接有棚架，所述底座的顶部固定连接有支撑架，所述支撑架的顶部固定连接有限位架，所述限位架的一侧固定连接有转动齿轮，所述转动齿轮的表面啮合有传动链条，所述传动链条的底部固定连接有连接架，所述连接架的底部贯穿支撑架的顶部并延伸至支撑架的下方，所述支撑架的内腔开设有与连接架的表面活动连接的适配槽，所述支撑架的底部固定连接有水箱，所述水箱的顶部固定连接有连接杆，所述连接杆的顶部贯穿支撑架的底部并延伸至支撑架的内腔，所述连接杆远离水箱的一端固定连接有滑动板，所述支撑架的内腔开设有与滑动板的表面滑动连接的滑动槽，所述滑动板的底部固定连接有助力轮，所述助力轮的底部贯穿滑动槽的内壁并延伸至滑动槽的内腔，所述助力轮的表面与支撑架的内腔滚动连接，所述水箱的表面连通有出水喷头，所述出水喷头设置有多个，所述支撑架的底部固定连接有挂架，所述挂架的正面滑动连接有坦克链，所述坦克链的一端贯穿挂架的一侧并延伸至挂架的另一侧，所述水箱的表面连通有进水管道。
6.优选的，所述进水管道的一端贯穿坦克链的一侧并延伸至坦克链的另一侧，所述进水管道的表面与坦克链的内腔活动连接，所述进水管道为弹性软管。
7.优选的，所述底座的顶部分别固定连接有蓄水箱和第一种植架，所述蓄水箱的顶
部固定连接有抽水泵，所述抽水泵出水口的一端与进水管道的一端连通，所述抽水泵的抽水口连通有抽水管道，所述抽水管道的一端与有蓄水箱的顶部连通。
8.优选的，所述蓄水箱的内腔固定连接有分隔架，所述蓄水箱的顶部连通有进料管道，所述进料管道的表面固定连接有电磁阀，所述分隔架的表面开设有透液口，所述透液口设置有多个，且在分隔架的表面均匀分布。
9.优选的，所述水箱的内腔转动连接有转动轴，并且转动轴的表面固定连接有转动叶，所述转动轴设置有两个，且均位于抽水管道下方，所述蓄水箱的表面连通有进水管道。
10.优选的，所述第一种植架的顶部通过支撑柱分别固定连接有第二种植架和第三种植架，所述第一种植架、第二种植架和第三种植架的表面均固定连接有攀爬梯，所述第二种植架和第三种植架的底部均固定连接有补光灯，所述补光灯设置有多个，且分别在第二种植架和第三种植架的底部均匀分布。
11.优选的，所述支撑架的顶部固定连接有斜顶架，所述斜顶架的顶部与棚架的底部固定连接，所述斜顶架的表面从上到下分别固定连接有加热箱和风机，所述风机的出风口连通有出风管道，所述支撑架的底部固定连接有出风腔，所述出风腔的表面开设有出风孔，所述出风孔设置有多个，且在出风腔的表面均匀分布。
12.优选的，所述出风管道的底端贯穿支撑架的顶部并延伸至支撑架的下方，所述出风管道的底端与出风腔的表面连通，所述风机的抽风口连通有进风管道，所述进风管道的顶端与加热箱的底部连通。
13.优选的，所述加热箱的表面固定连接有加热器，所述加热器的发热端贯穿加热箱的表面并延伸至加热箱的内腔，所述加热箱的表面连通有进气管道，所述进气管道的顶端贯穿棚架的底部并延伸至棚架的上方，所述进气管道的表面固定连接有电磁阀，所述加热箱与电源连通。
14.优选的，所述抽风机设置有两个，且在斜顶架的表面对称均匀分布，所述进风管道的表面固定连接有电磁阀。
15.有益效果
16.本发明提供了一种果菜种植温室。与现有技术相比具备以下有益效果：
17.(1)、该果菜种植温室，通过在底座的顶部固定连接有棚架，底座的顶部固定连接有支撑架，支撑架的顶部固定连接有限位架，限位架的一侧固定连接有转动齿轮，转动齿轮的表面啮合有传动链条，传动链条的底部固定连接有连接架，连接架的底部贯穿支撑架的顶部并延伸至支撑架的下方，支撑架的内腔开设有与连接架的表面活动连接的适配槽，支撑架的底部固定连接有水箱，当一处喷灌完毕后，通过驱动机构驱动传动链条转动，通过连接架带动水箱运动，通过斜向的出水喷头均匀的对第一种植架、第二种植架和第三种植架进行喷灌，在大面积进行种植的同时，可以保证每个角落都能被喷灌到，种植效果更好。
18.(2)、该果菜种植温室，通过在水箱的顶部固定连接有连接杆，连接杆的顶部贯穿支撑架的底部并延伸至支撑架的内腔，连接杆远离水箱的一端固定连接有滑动板，支撑架的内腔开设有与滑动板的表面滑动连接的滑动槽，滑动板的底部固定连接有助力轮，助力轮的底部贯穿滑动槽的内壁并延伸至滑动槽的内腔，助力轮的表面与支撑架的内腔滚动连接，水箱运动时顶部的滑动板带动助力轮在滑动槽内滑动，对水箱的运动起到一个助力的功能，使得水箱运动的更加平稳，增加了整体结构的牢固性。
19.(3)、该果菜种植温室，通过在第一种植架的顶部通过支撑柱分别固定连接有第二种植架和第三种植架，第一种植架、第二种植架和第三种植架的表面均固定连接有攀爬梯，第二种植架和第三种植架的底部均固定连接有补光灯，补光灯设置有多个，且分别在第二种植架和第三种植架的底部均匀分布，在第一种植架、第二种植架和第三种植架的表面载种蔬菜，通过补光灯进行补光，最大限度的利用种植温室内的空间，大大增加了空间的利用率，可以在不影响蔬菜生长的同时种植更多的作物。
20.(4)、该果菜种植温室，通过在底座的顶部分别固定连接有蓄水箱和第一种植架，蓄水箱的顶部固定连接有抽水泵，抽水泵出水口的一端与进水管道的一端连通，抽水泵的抽水口连通有抽水管道，抽水管道的一端与有蓄水箱的顶部连通，顺着进料管道加入营养液，营养液顺着分隔架的透液口渗入蓄水箱中的水中，进行混合，在进行喷灌的同时混合进营养液，促进蔬菜的成长。
21.(5)、该果菜种植温室，通过在水箱的内腔转动连接有转动轴，并且转动轴的表面固定连接有转动叶，转动轴设置有两个，且均位于抽水管道下方，蓄水箱的表面连通有进水管道，抽水管道在抽水时水流带动转动轴和转动叶转动，将营养液与水混合，无需额外动力驱动，使得营养液与水充分的混合，使得蔬菜吸收的更加充分。
22.(6)、该果菜种植温室，通过在支撑架的顶部固定连接有斜顶架，斜顶架的顶部与棚架的底部固定连接，斜顶架的表面从上到下分别固定连接有加热箱和风机，风机的出风口连通有出风管道，支撑架的底部固定连接有出风腔，出风腔的表面开设有出风孔，出风孔设置有多个，且在出风腔的表面均匀分布，在温度变化时，通过加热器对加热箱内部加热，对棚架内部进行升温，可以保持温室内一直处于一个适宜蔬菜生长的温度，种植效果更好。
23.(7)、该果菜种植温室，通过在热箱的表面固定连接有加热器，加热器的发热端贯穿加热箱的表面并延伸至加热箱的内腔，加热箱的表面连通有进气管道，进气管道的顶端贯穿棚架的底部并延伸至棚架的上方，进气管道的表面固定连接有电磁阀，加热箱与电源连通，通过风机将加热箱内的热空气抽出顺着出风腔表面的出风孔喷出，使得热气能够快速的输送到温室的各个角落，保持温室内部的温度均匀，不会出现只有局部受热的情况。
附图说明

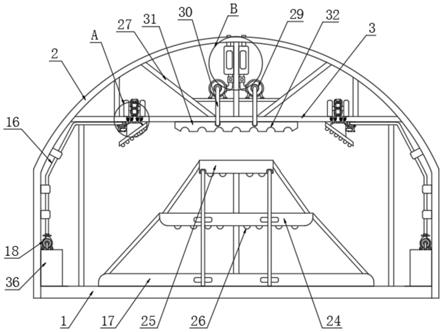

24.图1为本发明结构的主视图；
25.图2为本发明图1中a处的局部放大图；
26.图3为本发明蓄水箱结构的剖视图；
27.图4为本发明坦克链结构的侧视图；
28.图5为本发明图1中b处的局部放大图。
29.图中：1-底座、2-棚架、3-支撑架、4-限位架、5-转动齿轮、6-传动链条、7-连接架、8-水箱、9-连接杆、10-滑动板、11-滑动槽、12-助力轮、13-出水喷头、14-挂架、15-坦克链、16-进水管道、17-第一种植架、18-抽水泵、19-抽水管道、20-分隔架、21-进料管道、22-透液口、23-转动轴、24-第二种植架、25-第三种植架、26-补光灯、27-斜顶架、28-加热箱、29-风机、30-出风管道、31-出风腔、32-出风孔、33-进风管道、34-加热器、35-进气管道、36-蓄水箱。
具体实施方式
30.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
31.请参阅图1-5，本发明提供一种技术方案：一种果菜种植温室，包括底座1，底座1的顶部固定连接有棚架2，底座1的顶部固定连接有支撑架3，支撑架3的顶部固定连接有斜顶架27，斜顶架27的顶部与棚架2的底部固定连接，斜顶架27的表面从上到下分别固定连接有加热箱28和风机29，抽风机29设置有两个，且在斜顶架27的表面对称均匀分布，进风管道33的表面固定连接有电磁阀，加热箱28的表面固定连接有加热器34，在温度变化时，通过加热器34对加热箱28内部加热，对棚架2内部进行升温，可以保持温室内一直处于一个适宜蔬菜生长的温度，种植效果更好，加热器34的发热端贯穿加热箱28的表面并延伸至加热箱28的内腔，加热箱28的表面连通有进气管道35，进气管道35的顶端贯穿棚架2的底部并延伸至棚架2的上方，进气管道35的表面固定连接有电磁阀，加热箱25与电源连通，风机29的出风口连通有出风管道30，出风管道30的底端贯穿支撑架3的顶部并延伸至支撑架3的下方，出风管道30的底端与出风腔31的表面连通，风机29的抽风口连通有进风管道33，进风管道33的顶端与加热箱28的底部连通，支撑架3的底部固定连接有出风腔31，出风腔31的表面开设有出风孔32，出风孔32设置有多个，且在出风腔31的表面均匀分布，通过风机29将加热箱28内的热空气抽出顺着出风腔31表面的出风孔32喷出，使得热气能够快速的输送到温室的各个角落，保持温室内部的温度均匀，不会出现只有局部受热的情况，支撑架3的顶部固定连接有限位架4，限位架4的一侧固定连接有转动齿轮5，转动齿轮5的表面啮合有传动链条6，传动链条6的底部固定连接有连接架7，连接架7的底部贯穿支撑架3的顶部并延伸至支撑架3的下方，支撑架3的内腔开设有与连接架7的表面活动连接的适配槽，支撑架3的底部固定连接有水箱8，水箱8的内腔转动连接有转动轴23，抽水管道19在抽水时水流带动转动轴23和转动叶转动，将营养液与水混合，无需额外动力驱动，使得营养液与水充分的混合，使得蔬菜吸收的更加充分，并且转动轴23的表面固定连接有转动叶，转动轴23设置有两个，且均位于抽水管道19下方，蓄水箱36的表面连通有进水管道，水箱8的顶部固定连接有连接杆9，连接杆9的顶部贯穿支撑架3的底部并延伸至支撑架3的内腔，连接杆9远离水箱8的一端固定连接有滑动板10，支撑架3的内腔开设有与滑动板10的表面滑动连接的滑动槽11，滑动板10的底部固定连接有助力轮12，水箱8运动时顶部的滑动板10带动助力轮12在滑动槽11内滑动，对水箱8的运动起到一个助力的功能，使得水箱8运动的更加平稳，增加了整体结构的牢固性，助力轮12的底部贯穿滑动槽11的内壁并延伸至滑动槽11的内腔，助力轮12的表面与支撑架3的内腔滚动连接，水箱8的表面连通有出水喷头13，出水喷头13设置有多个，当一处喷灌完毕后，通过驱动机构驱动传动链条6转动，通过连接架7带动水箱8运动，通过斜向的出水喷头13进行均匀的对第一种植架17、第二种植架24和第三种植架25进行喷灌，在大面积进行种植的同时，可以保证每个角落都能被喷灌到，种植效果更好，支撑架3的底部固定连接有挂架14，挂架14的正面滑动连接有坦克链15，坦克链15的一端贯穿挂架14的一侧并延伸至挂架14的另一侧，水箱8的表面连通有进水管道16，进水管道16的一端贯穿坦克链15的一侧并延伸至坦克链15的另一侧，进水管道16的表面与坦克链15的内腔活动连接，进水
管道16为弹性软管，底座1的顶部分别固定连接有蓄水箱36和第一种植架17，第一种植架17的顶部通过支撑柱分别固定连接有第二种植架24和第三种植架25，在第一种植架17、第二种植架24和第三种植架25的表面载种蔬菜，通过补光灯26进行补光，最大限度的利用种植温室内的空间，大大增加了空间的利用率，可以在不影响蔬菜生长的同时种植更多的作物，第一种植架17、第二种植架24和第三种植架25的表面均固定连接有攀爬梯，第二种植架24和第三种植架25的底部均固定连接有补光灯26，补光灯26设置有多个，且分别在第二种植架24和第三种植架25的底部均匀分布，蓄水箱36的顶部固定连接有抽水泵18，抽水泵18出水口的一端与进水管道16的一端连通，抽水泵18的抽水口连通有抽水管道19，抽水管道19的一端与有蓄水箱36的顶部连通，蓄水箱36的内腔固定连接有分隔架20，蓄水箱36的顶部连通有进料管道21，进料管道21的表面固定连接有电磁阀，分隔架20的表面开设有透液口22，透液口22设置有多个，且在分隔架20的表面均匀分布，顺着进料管道21加入营养液，营养液顺着分隔架20的透液口22渗入蓄水箱36中的水中，进行混合，在进行喷灌的同时混合进营养液，促进蔬菜的成长。
32.使用时，在第一种植架17、第二种植架24和第三种植架25的表面载重蔬菜，通过补光灯26进行补光，在需要进行灌溉时，启动抽水泵18经过抽水管道19从蓄水箱36内抽水，此时顺着进料管道21加入营养液，营养液顺着分隔架20的透液口22渗入蓄水箱36中的水中，进行混合，然后被抽水管道19抽出，抽水管道19在抽水时水流带动转动轴23和转动叶转动，将营养液与水混合，然后通过进水管道16输送到水箱8内，通过打开水箱8下方出水喷头13进行喷灌，当一处喷灌完毕后，通过驱动机构驱动传动链条6转动，通过连接架7带动水箱8运动，水箱8运动时顶部的滑动板10带动助力轮12在滑动槽11内滑动，水箱8运动时带动坦克链15运动，均匀的对第一种植架17、第二种植架24和第三种植架25进行喷灌，在温度变化时，通过加热器34对加热箱28内部加热，通过风机29将加热箱28内的热空气抽出顺着出风腔31表面的出风孔32喷出，对棚架2内部进行升温。
33.同时本说明书中未作详细描述的内容均属于本领域技术人员公知的现有技术，在本发明的描述中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
34.本发明使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
35.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
36.尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
