一种快速部署用农业网的制作方法

1.本实用新型涉及农业用具技术领域，具体涉及一种快速部署用农业网。


背景技术：

2.现有的农业用网都是采用绿色高分子材料hdpe，通过防紫外、耐老化等工艺处理后经挤出拉丝编制而成的网状织物。由于网状织物铺开的面积较大，所以在实际部署过充中需要来回的拉扯网状织物。又由于现有的网状织物结构单一，当一块网状织物无法满足覆盖面积时，需要通过增加新的网状织物来增加使用面积，多种网状织物的连接方式较为繁琐，无法快速部署，严重降低了工作效率。


技术实现要素：

3.为全面解决上述问题，尤其是针对现有技术所存在的不足，本实用新型提供了一种快速部署用农业网能够全面解决上述问题。
4.为实现上述目的，本实用新型采用以下技术手段：
5.一种快速部署用农业网，包括网状织物，所述网状织物的外侧边设置有护栏，所述护栏与网状织物连接，所述网状织物的中部设置有定位板，所述定位板的固定端与网状织物连接，所述定位板还通过连接带与护栏连接，所述连接带的侧壁与相邻的网状织物连接，所述网状织物纵向的一侧护栏上设置有插槽一，所述插槽一与网状织物纵向的一侧护栏连接，所述网状织物纵向的另一侧护栏上设置有插块一，所述插块一与网状织物纵向的另一侧护栏连接，所述插块一与插槽一对应，所述网状织物横向的一侧护栏上设置有插块二，所述插块二与网状织物横向的一侧护栏连接，所述网状织物横向的另一侧护栏上设置有插槽二，所述插槽二与网状织物横向的另一侧护栏连接，所述插槽二与插块二对应，所述插槽一、插块二、插块一和插槽二均由吸铁石制成。
6.进一步的，所述网状织物和护栏均由绿色高分子材料。
7.上述的有益效果在于，绿色高分子材料的环保性能高，同时，通过绿色高分子材料制成的网状织物和护栏使用寿命长。
8.进一步的，所述定位板由不锈钢材料制成。
9.上述的有益效果在于，不锈钢材料具有较好的硬度，同时，还具有较好的耐磨性和耐腐蚀性，由不锈钢材料制成的定位板使用寿命长。
10.进一步的，所述连接带由橡胶材料制成。
11.上述的有益效果在于，橡胶材料的弹性好，同时，橡胶材料的耐磨性能也较强，通过橡胶材料制成的连接带使用寿命长。
12.进一步的，所述插槽一、插块二、插块一和插槽二分别设有多组。
13.上述的有益效果在于，这种设置能够便于两组网状织物连接，同时，还能够提高两组网状织物连接后的稳定性。
14.本实用新型的有益效果：本实用新型通过侧边的插槽和插块能够快速完成两组网
状织物连接，有效提高了网状织物面积扩大的工作效率；本实用新型的定位板能够通过外物快速支撑起网状织物，从而使得网状织物能够快速覆盖农作物的顶端，然后通过网状织物侧部的插槽和插块快速完成多组网状织物吸附连接，有效的提高了农作物部署覆盖的工作效率；本实用新型中的网状织物与另一组网状织物连接不光通过插槽与插块插接，还通过通插槽与插块吸附连接，有效提高了两组网状织物连接时的工作效率和连接后的稳定性；本实用新型结构简单，分布合理，使用方便，易推广。
附图说明

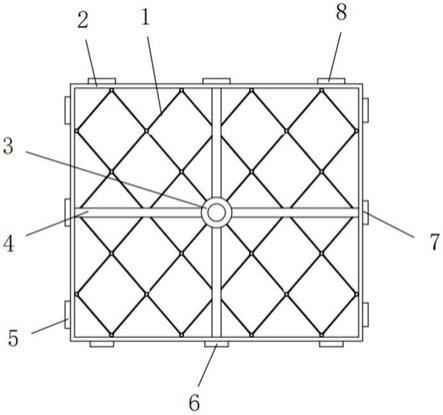

15.图1是本实用新型的结构示意图一；
16.图2是本实用新型的结构示意图二；
17.图3是本实用新型的使用状态图。
具体实施方式
18.下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
20.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
21.如图1至图3所示，本实用新型提供一种快速部署用农业网，包括网状织物1，所述网状织物1的外侧边设置有护栏2，所述护栏2与网状织物1连接，所述网状织物1的中部设置有定位板3，所述定位板3的固定端与网状织物1连接，所述定位板3还通过连接带4与护栏2连接，所述连接带4的侧壁与相邻的网状织物1连接，所述网状织物1纵向的一侧护栏2上设置有插槽一5，所述插槽一5与网状织物1纵向的一侧护栏2连接，所述网状织物1纵向的另一侧护栏2上设置有插块一7，所述插块一7与网状织物1纵向的另一侧护栏2连接，所述插块一7与插槽一5对应，所述网状织物1横向的一侧护栏2上设置有插块二6，所述插块二6与网状织物1横向的一侧护栏2连接，所述网状织物1横向的另一侧护栏2上设置有插槽二8，所述插槽二8与网状织物1横向的另一侧护栏2连接，所述插槽二8与插块二6对应，所述插槽一5、插块二6、插块一7和插槽二8均由吸铁石制成。
22.网状织物1和护栏2均由绿色高分子材料。绿色高分子材料的环保性能高，同时，通过绿色高分子材料制成的网状织物1和护栏2使用寿命长。
23.定位板3由不锈钢材料制成。不锈钢材料具有较好的硬度，同时，还具有较好的耐磨性和耐腐蚀性，由不锈钢材料制成的定位板3使用寿命长。
24.连接带4由橡胶材料制成。橡胶材料的弹性好，同时，橡胶材料的耐磨性能也较强，通过橡胶材料制成的连接带4使用寿命长。
25.插槽一5、插块二6、插块一7和插槽二8分别设有多组。这种设置能够便于两组网状织物1连接，同时，还能够提高两组网状织物1连接后的稳定性。
26.本实用新型为一种快速部署用农业网，本实用新型通过侧边的插槽和插块能够快速完成两组网状织物1连接，有效提高了网状织物1面积扩大的工作效率；本实用新型的定位板3能够通过外物快速支撑起网状织物1，从而使得网状织物1能够快速覆盖农作物的顶端，然后通过网状织物1侧部的插槽和插块快速完成多组网状织物1吸附连接，有效的提高了农作物部署覆盖的工作效率；本实用新型中的网状织物1与另一组网状织物1连接不光通过插槽与插块插接，还通过通插槽与插块吸附连接，有效提高了两组网状织物1连接时的工作效率和连接后的稳定性；本实用新型结构简单，分布合理，使用方便，易推广。
27.本实用新型所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动，这里无需也无法对所有的实施方式予以穷举，而由此所引申出的显而易见的变化或变动仍处于本实用新型的保护范围中。
