一种吸尘式虹吸水池底污物装置

1.本实用新型涉及水池底排污装置，尤其涉及一种吸尘式虹吸水池底污物装置。


背景技术：

2.因养殖水池水是静态的，而且经常要投入各种各样的饲料到养殖水池供水产品进行食用，日复一日，养殖水池内就会产生饲料垃圾、水产品的排便等等，久而久之就会产生细菌等微生物，此时若是不处理，就会对养殖水池造成污染，从而对饲养的水产品造成污染，且污染物的排放得不到及时处理，造成水质恶化，严重影响养殖生态系统的平衡。
3.目前工厂化养殖池的水底面积过大，需要人工定时清理，费时费力，尤其夏季温度较高氧气不足，池内污染物如果不及时处理容易变质，并引发病菌感染养殖物，带来重大损失。因此在养殖过程中，养殖池底积累的排泄物和其他有害物质需要高效的装置或者设备进行及时清理。


技术实现要素：

4.本实用新型的目的是提供一种结构设计合理、使用方便、操作简单，能够有效处理水池底污物，保持水池底洁净环境，降低水体有害物质的产生，提高水产品产量的虹吸水池底污物装置。
5.本实用新型的目的是这样实现的：一种吸尘式虹吸水池底污物装置，包括吸头、虹吸管、电子探头、阀门和电水泵，所述虹吸管由两部分通过阀门构成连接，所述虹吸管前部分依次设置电子探头、吸头，所述虹吸管后部分连接电水泵。
6.作为本实用新型的进一步优选方案，所述吸头采用防腐蚀材料制成且吸头上设置大小相同的吸孔。
7.作为本实用新型的进一步优选方案，所述吸孔是直排多孔或是单向单孔。
8.作为本实用新型的进一步优选方案，所述虹吸管采用可伸缩式调整其长度。
9.作为本实用新型的进一步优选方案，所述吸头通过旋转件连接在虹吸管且围绕旋转件转动。
10.作为本实用新型的进一步优选方案，所述吸头活动连接在虹吸管上且可更换不同模式吸头。
11.与现有技术相比，本实用新型具有的有益效果如下：
12.1、本实用新型公开了一种吸尘式虹吸水池底污物装置，在养殖过程中水池底产生的排泄物和其他有害物质一直是工厂化养殖中最需解决的难题，本装置在工作时候可以自由灵活转向，也可更换不同尺寸不同模式的吸头，比如有直排多孔，单向单孔等，可以适应绝大部分的养殖池，基本做到无死角吸附。
13.2、可伸缩虹吸管可以根据水池深度和距离调整长度，确保能到达水池各个角落。
14.3、通过装置上的水下电子探头可从移动设备看到水下状况，再加上较轻巧的小型电水泵可以快速虹吸水池底的污物及其他有害物质，能够高效迅速的完成池底清污工作。
15.4、暂停使用时直接先关闭电源再关闭位于虹吸管靠近手握处的阀门就行，操作简单。
附图说明
16.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例技术描述中所需要使用的附图做简单的介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

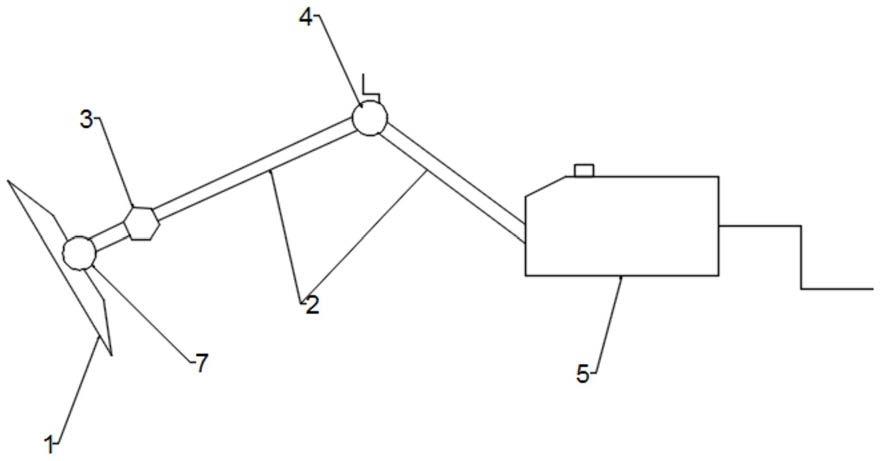

17.图1为本实用新型结构示意图。
18.图2为虹吸水流方向示意图。
19.其中，1
‑
吸头，2
‑
虹吸管，3
‑
电子探头，4
‑
阀门，5
‑
电水泵，6
‑
吸孔，7
‑
旋转件。
具体实施方式
20.下面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创作性劳动的前提下所获得的所有其它实施例，都属于本实用新型的保护的范围。
21.如图1
‑
2所示，一种吸尘式虹吸水池底污物装置，包括吸头1、虹吸管2、电子探头3、阀门4和电水泵5，所述虹吸管2由两部分通过阀门4构成连接，所述虹吸管前部分依次设置电子探头3、吸头1，所述虹吸管2后部分连接电水泵5。
22.优选地，所述吸头1采用防腐蚀材料制成且吸头上设置大小相同的吸孔6。
23.优选地，所述吸孔6是直排多孔或是单向单孔。
24.优选地，所述虹吸管2采用可伸缩式调整其长度。
25.优选地，所述吸头1通过旋转件连接在虹吸管2且围绕旋转件7转动。
26.优选地，所述吸头1活动连接在虹吸管2上且可更换不同模式吸头。
27.实施例一：
28.如图1，本装置由吸头1、电子探头3、虹吸管2，阀门4和电水泵5所构成。吸头1用防腐蚀的材料制成，上面有大小相同的几排吸孔（如图2）并且在操作时候可以自由灵活转向，也可更换不同尺寸不同模式的吸头，比如有直排多孔，单向单孔等，可以适应绝大部分的养殖池，基本做到无死角吸附。接入可伸缩虹吸管2可以根据水池深度和距离调整长度，确保能到达水池各个角落。靠近吸头1上方安装水下电子探头3，可以通过连接移动设备看到水下状况，小型电水泵5可以快速虹吸水池底的污物及其他有害物质，能够高效迅速的完成池底清污工作。暂停使用时直接先关闭电源再关闭位于虹吸管靠近手握处的阀门4就行，操作简单。本装置可以完全解决水池底污物的处理问题，保证鱼池水环境的洁净，避免养殖池污染从而影响水产品的质量，提高存活率，降低水体有害物质的产生，从而提高水产品的产量。
29.实施例二：
30.如图1和2，旋转件7连接吸头1到虹吸管2上，旋转件7是为空心状，当电水泵5启动时，吸头上的吸孔6将水池底的污染向上吸即污物从吸孔6穿过旋转件7进入虹吸管2内。
31.以上所述，仅为本实用新型的具体实施方式，但实用新型的保护范围并不局限于此，任何熟悉本领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在实用新型的保护范围之内。
