一种农业用果树修剪装置的制作方法

1.本实用新型涉及果树修剪装置技术领域，具体为一种农业用果树修剪装置。


背景技术：

2.果树修剪是剪除果树营养器官的一部分，以调整树冠结构和更新枝类组成的技术措施，果树树冠随树龄增长而扩大，枝叶过多，势必造成外密内空、树势早衰、大小年严重和果实产量、质量降低等后果，因此需要定期实行修剪调整。
3.现有技术中，果树修剪装置通常为工作人员手持修剪钳用来修剪果树顶部枝叶，因此上时间在高处或者攀够高处工作不仅容易疲劳，而且长时间工作导致工作人员难以轻松剪切树枝，降低了工作效率，增加工作难度，因此需要一种农业用果树修剪装置。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型提供了一种农业用果树修剪装置，具备降低工作难度等优点，解决了长时间剪切的问题。
6.(二)技术方案
7.为实现上述降低工作难度目的，本实用新型提供如下技术方案：包括第一修剪钳和第二修剪钳，所述第一修剪钳的中端与第二修剪钳的中部转动连接，所述第一修剪钳的底端固定设有u型槽，所述u型槽两侧的一端均固定设有第一固定柱，所述u型槽内壁的一侧固定设有电动伸缩杆，所述u型槽内壁的两侧均开设有滑槽，两个所述滑槽均滑动设有滑块，且两个滑块分别固定设置在电机的两端，所述电机的一侧与电动伸缩杆的伸缩杆固定连接，所述电机的输出端固定设有切割刀。
8.优选的，所述第一修剪钳底部的一端与第二修剪钳底部的一端均固定设有固定板，两个所述第一固定柱外壁的一端分别与两个固定板的一侧穿插连接。
9.优选的，所述第一修剪钳一侧的一端与第二修剪钳一侧的一端均固定设有第一固定条，两个所述第一固定条的顶端均固定设有第二固定条，两个所述第二固定条一侧的中端均固定设有第一弹簧，两个所述第一弹簧的一端均固定设有第一夹环，两个所述第一夹环一侧的中间位置均固定设有第二固定柱，两个所述第二固定柱外壁的一端分别与两个第二固定条一侧的中间位置穿插连接，两个所述第二固定柱外壁的另一端分别与两个第一弹簧的外壁穿插连接。
10.优选的，两个所述第一夹环的内壁均固定设有多个第二弹簧，多个所述第二弹簧的一端均固定设有固定环，且多个第二弹簧的一端分别与两个固定环的外壁固定连接。
11.优选的，两个所述第一固定条一侧的中间位置均固定设有第二夹环，两个所述第一固定条一侧的一端均固定设有底环。
12.优选的，所述第一修剪钳的一端与第二修剪钳的一端均固定设有把手。
13.优选的，其中所述把手的一侧固定设有开关面板，所述开关面板的表面分别固定
设有电机开关和电动伸缩杆开关，所述电机和电动伸缩杆分别通过电机开关和电动伸缩杆开关与外接电源电性连接。
14.(三)有益效果
15.与现有技术相比，本实用新型提供了一种农业用果树修剪装置，具备以下有益效果：
16.1、该农业用果树修剪装置，通过电动伸缩杆的伸缩杆带动电机通过滑槽和两个滑块在u型槽上滑动，u型槽通过两端的第一固定柱与两个固定板穿插连接固定在修剪钳组的底端，电机的输出端带动切割刀转动修建树枝，从而使得切割顶端树枝时，不需要攀高工作，通过切割刀切割和修剪钳组固定树枝，使得树枝简单裁切，降低工作难度，提高工作效率。
17.2、该农业用果树修剪装置，通过转动把手，使得把手带动修剪钳组带动两个第一固定条、两个第二固定条向内移动，使得两个底环、第二夹环以及第一夹环均向内夹紧树枝，两个第一夹环通过两个第二固定柱与两个第一弹簧穿插连接，两个夹环通过多个第二弹簧与两个固定环夹紧住树枝，使得裁减的树枝固定住，不仅不易裁减错误，而且裁减后的树枝通过第一夹环和第二夹环夹紧，不易掉落，以免砸伤工作人员，从而降低安全隐患。
附图说明

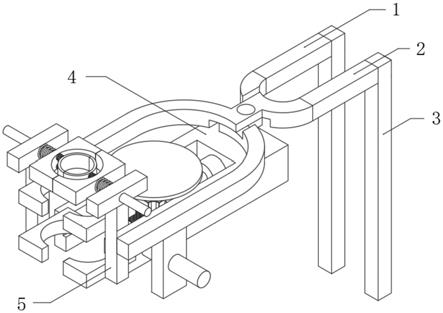

18.图1为本实用新型结构示意图；
19.图2为本实用新型的剪切结构示意图；
20.图3为本实用新型的夹紧结构示意图。
21.图中：1、第一修剪钳；2、第二修剪钳；3、把手；4、u型槽；5、第一固定条；6、电动伸缩杆；7、切割刀；8、电机；9、滑槽；10、固定板；11、第一固定柱；12、第二固定条；13、第二固定柱；14、第一弹簧；15、第一夹环；16、第二弹簧；17、固定环；18、第二夹环；19、底环。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1
‑
3，包括第一修剪钳1和第二修剪钳2，第一修剪钳1的中端与第二修剪钳2的中部转动连接，第一修剪钳1的底端固定设有u型槽4，u型槽4两侧的一端均固定设有第一固定柱11，u型槽4内壁的一侧固定设有电动伸缩杆6，u型槽4内壁的两侧均开设有滑槽9，两个滑槽9均滑动设有滑块，且两个滑块分别固定设置在电机8的两端，电机8的一侧与电动伸缩杆6的伸缩杆固定连接，电机8的输出端固定设有切割刀7，两个第一固定条5一侧的中间位置均固定设有第二夹环18，两个第一固定条5一侧的一端均固定设有底环19，第一修剪钳1的一端与第二修剪钳2的一端均固定设有把手3，其中把手3的一侧固定设有开关面板，开关面板的表面分别固定设有电机开关和电动伸缩杆开关，电机8和电动伸缩杆6分别通过电机开关和电动伸缩杆开关与外接电源电性连接，切割刀7通过u型槽4移动至第二夹环18和底环19的中间位置，保证夹环中间位置的树枝全部裁切干净。
24.请参阅图2，第一修剪钳1底部的一端与第二修剪钳2底部的一端均固定设有固定板10，两个第一固定柱11外壁的一端分别与两个固定板10的一侧穿插连接，两个第一固定柱11的长度大于修剪钳组分开的最大长度。
25.请参阅图3，第一修剪钳1一侧的一端与第二修剪钳2一侧的一端均固定设有第一固定条5，两个第一固定条5的顶端均固定设有第二固定条12，两个第二固定条12一侧的中端均固定设有第一弹簧14，两个第一弹簧14的一端均固定设有第一夹环15，两个第一夹环15一侧的中间位置均固定设有第二固定柱13，两个第二固定柱13外壁的一端分别与两个第二固定条12一侧的中间位置穿插连接，两个第二固定柱13外壁的另一端分别与两个第一弹簧14的外壁穿插连接，两个第一夹环15的内壁均固定设有多个第二弹簧16，多个第二弹簧16的一端均固定设有固定环17，且多个第二弹簧16的一端分别与两个固定环17的外壁固定连接。
26.在使用时，当需要裁减果蔬枝叶时，工作人员拉动把手3，使得第一修剪钳1和第二修剪钳2通过中间转动连接部分，使得修剪钳组的一端张开，当工作人员选择好修剪的树枝时，转动把手3，使得把手3带动修剪钳组带动两个第一固定条5、两个第二固定条12向内移动，使得两个底环19、第二夹环18以及第一夹环15均向内夹紧树枝，两个第一夹环15通过两个第二固定条12与两个第一弹簧14穿插连接，两个第一夹环15通过多个第二弹簧16与两个固定环17夹紧住树枝，打开电机开关和电动伸缩杆开关，使得电机8和电动伸缩杆6工作，电动伸缩杆6的伸缩杆带动电机8通过滑槽9和两个滑块在u型槽4上滑动，u型槽4通过两端的第一固定柱11与两个固定板10穿插连接固定在修剪钳组的底端，电机8的输出端带动切割刀7转动修建树枝。
27.综上所述，该农业用果树修剪装置，通过电动伸缩杆6的伸缩杆带动电机8通过滑槽9和两个滑块在u型槽4上滑动，u型槽4通过两端的第一固定柱11与两个固定板10穿插连接固定在修剪钳组的底端，电机8的输出端带动切割刀7转动修建树枝，从而使得切割顶端树枝时，不需要攀高工作，通过切割刀7切割和修剪钳组固定树枝，使得树枝简单裁切，降低工作难度，提高工作效率。
28.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
