一种避免细胞损坏的胎盘细胞冷冻装置的制作方法

1.本发明涉及胎盘细胞冷冻技术领域，具体为一种避免细胞损坏的胎盘细胞冷冻装置。


背景技术：

2.目前科学发现的胎盘干细胞中含有：胎盘间充质干细胞、胎盘亚全能干细胞、胎盘造血干细胞，胎盘干细胞为通过胎盘组织采集获得的干细胞。新生儿降生之时，一般可通过三种渠道获得干细胞，第一种为脐带内血液源采集造血干细胞，第二种为脐带自身内采集脐带源间充质干细胞，第三种为胎盘源采集胎盘干细胞。胎盘源干细胞在临床应用前景中，存在举足轻重的作用，在自体器官修复、克隆移植，美容，遗传类疾病治疗，及心脏病、肝病、糖尿病等多个等领域拥有无限前景，因此对胎盘的冷冻保存是极其重要的，在一些情况下需要对胎盘进行冷冻保存，一般的冷冻保存装置只有冷冻功能，在转移过程中的颠簸晃动可能会对内置物进行损坏，并且在进行细胞的冷冻转移过程中，其内部由于温差可能会产生部分水器，使细胞冷冻液的水分进行增加，使其对渗透压的控制能力与对细胞的冷冻保存能力下降，因此需要一种装置可以避免细胞在冷冻运输的过程中损坏。


技术实现要素：

3.针对现有技术的不足，本发明提供了一种避免细胞损坏的胎盘细胞冷冻装置，达到避免胎盘在被冷冻运输的过程中遭到损坏的效果。
4.为实现以上目的，本发明通过以下技术方案予以实现：一种避免细胞损坏的胎盘细胞冷冻装置,其特征在于：首先进行细胞冷冻液的配置，所述细胞冷冻液不含任何糖类，所述细胞冷冻液包括培养液、血清、以及冷冻保护剂，所述培养液为选自tcm-199、pbss、以及htf中的一种或多种，且所述培养液的含量为45％-50％(v/v)，所述血清为牛血清，所述血清的含量为25％(v/v)，所述冷冻保护剂为选自丙二醇、乙二醇、甘油、dmso中的一种或多种，并且所述冷冻保护剂的含量为25％-30％(v/v)，在运输时通过制冷机将内箱内部温度降至4摄氏度，随后将细胞冷冻保护液与细胞放置在培养皿中放置在转动平台上，在运载至目的地进行冷冻时将胎盘细胞在39℃预热的预冻液里平衡8-9分钟，随后将胎盘细胞转移至39℃预热的冷冻液，在平衡25-30秒后，转移至玻璃化冷冻载体上，并且迅速将载体沉入液氮中，从胚胎或细胞放入冷冻液至放入液氮的时间控制在45-48秒之间，所述载体为cryotop或ops。
5.优选的，所述避免细胞损坏的胎盘细胞冷冻装置，包括外箱，所述外箱的上部铰接有外盖，所述外箱的后侧设置有线束孔，所述外箱的内壁铰接有弹簧伸缩杆，所述弹簧伸缩杆的上端铰接有制冷机，所述制冷机的上侧固定连接有内箱，所述内箱的上侧插接有内盖，所述内箱的底部设置有循环腔，所述循环腔的内部设置有，所述内盖的内部设置有锁定机构，所述内箱的侧壁设置有减震机构，所述外箱的内壁固定连接有固定框，所述固定框的内壁固定连接有连接革，所述连接革的内壁与内箱的外壁固定连接，所述外箱的外壁下部设
置有散热孔。
6.优选的，所述锁定机构包括拉手、滑板、弹簧、拉绳、弹簧伸缩限位杆，所述拉手的下侧插接在内盖的内部并与滑板的外壁固定连接，所述滑板的外壁另一侧与拉绳的上端固定连接，所述滑板的左侧通过弹簧与内盖的内壁左侧连接，所述弹簧伸缩限位杆的下端与内盖的下端通过扭簧铰接，所述弹簧伸缩限位杆的外壁与拉绳的下端固定连接。
7.优选的，所述减震机构包括包裹囊、连接管、推板、气箱、弹片、排气块，所述包裹囊的外壁与内箱的内壁固定连接，所述连接管的右端与内箱的内部连通设置，所述连接管的左端贯穿推板并延伸至推板的内部与气箱的内壁固定连接，所述气箱的外壁与推板的内壁滑动连接，所述推板的外壁与外箱的内壁通过滑轨滑动连接，所述推板上开设有排气口，所述排气口处推板的内壁通过弹片与排气块的外壁连接，所述排气块的外壁与推板的外壁接触。
8.优选的，所述包括横杆、弹力片、配重滑块、分叉管、转动平台、风阻片，所述横杆的外壁固定连接在循环腔的内壁，所述横杆的侧壁通过弹力片与配重滑块的外壁连接，所述配重滑块的外壁与循环腔的内壁滑动连接，所述循环腔的内部通过分叉管与内箱的内部连通设置，所述分叉管的上端分为左侧与右侧两个开口，所述分叉管的左侧开口朝向左侧，所述分叉管的上端右侧开口朝向风阻片处，所述转动平台的底部通过轴承与内箱的内壁底部转动连接，所述风阻片的外壁固定连接在转动平台的外壁上。
9.优选的，所述拉手的上侧高于内盖的表面且不与内盖的上表面接触。
10.优选的，所述包裹囊与内箱的内壁之间设置有空腔。
11.优选的，所述外箱上散热孔的位置低于固定框的位置。
12.本发明提供了一种避免细胞损坏的胎盘细胞冷冻装置。具备以下有益效果：
13.1、该避免细胞损坏的胎盘细胞冷冻装置，在使用时弹簧伸缩杆可以使制冷机在外箱的内部进行晃动，避免与外界的晃动产生直接接触，并且固定框与连接革将制冷机的散热产生的热量与连接革上侧隔开，使其热量可以顺利排出，达到避免胎盘细胞损坏的效果。
14.2、该避免细胞损坏的胎盘细胞冷冻装置，在内盖插入内箱之后弹簧伸缩限位杆便会张开使其卡住内箱的内部，使内盖不会因为外箱的晃动或跌落而打开，避免行程中的意外导致胎盘损坏。
15.3、该避免细胞损坏的胎盘细胞冷冻装置，在内箱进行晃动的过程中，由于内箱的晃动会使连接管进行位移，使连接管带动气箱挤压推板内部的气体，使其气体被挤压至包裹囊与内箱的内壁之间形成气体填充层，为内置物进行缓冲，使内部胎盘被抱紧，避免其晃动。
16.4、该避免细胞损坏的胎盘细胞冷冻装置，在气箱进行移动的同时会使排气块进行移动使推板的内部右侧进行大量进气，在气箱因为内箱的晃动欲复位时会因为排气块的排气量较小而导致复位缓慢，使其晃动幅度被限制，避免晃动幅度过大导致内部胎盘损坏。
17.5、在内箱进行晃动的同时，会使弹力片在内箱的内部进行不规律的晃动，使弹力片进行收缩回弹的过程，通过配重滑块的晃动将循环腔内的气体进行吸收排出的过程，在循环腔通过分叉管进行排气时，其左侧的开口可以使包裹囊的表面被气流吹拂，防止水汽的凝结与保持包裹囊的外壁干燥性，其右侧的排气口可以使风阻片被吹动使转动平台进行转动，在转动的过程中配合内箱的轻微晃动，使细胞内部的细胞冷冻液被摇晃均匀，避免在
冷冻运输的图中造成细胞内部冷冻液沉积或分布不均匀的情况，达到增加其保护效果的目的。
附图说明

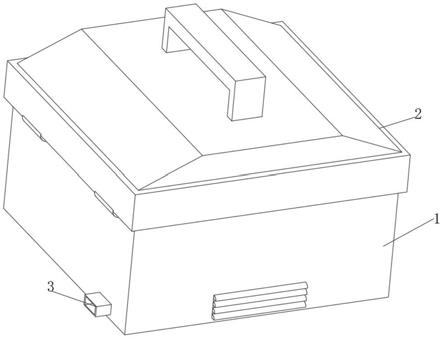

18.图1为本发明立体结构示意图；
19.图2为本发明侧视图；
20.图3为本发明正视剖面结构示意图；
21.图4为本发明图3中a的放大结构示意图；
22.图5为本发明图3中b的放大结构示意图。
23.图中：1外箱、2外盖、3线束孔、4弹簧伸缩杆、5制冷机、6内箱、7内盖、8锁定机构、9减震机构、10固定框、11连接革、801拉手、802滑板、803弹簧、804拉绳、805弹簧伸缩限位杆、901包裹囊、902连接管、903推板、904气箱、905弹片、906排气块、12冷冻液保护机构、201横杆、202弹力片、203配重滑块、204分叉管、205转动平台、206风阻片。
具体实施方式
24.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
25.所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。
26.请参阅图1-5，本发明提供一种技术方案：一种避免细胞损坏的胎盘细胞冷冻装置,其特征在于：首先进行细胞冷冻液的配置，细胞冷冻液不含任何糖类，细胞冷冻液包括培养液、血清、以及冷冻保护剂，培养液为选自tcm-199、pbss、以及htf中的一种或多种，且培养液的含量为45％-50％(v/v)，血清为牛血清，血清的含量为25％(v/v)，冷冻保护剂为选自丙二醇、乙二醇、甘油、dmso中的一种或多种，并且冷冻保护剂的含量为25％-30％(v/v)，在运输时通过制冷剂5将内箱6内部温度降至4摄氏度，随后将细胞冷冻保护液与细胞放置在培养皿中放置在转动平台205上，在运载至目的地进行冷冻时将胎盘细胞在39℃预热的预冻液里平衡8-9分钟，随后将胎盘细胞转移至39℃预热的冷冻液，在平衡25-30秒后，转移至玻璃化冷冻载体上，并且迅速将载体沉入液氮中，从胚胎或细胞放入冷冻液至放入液氮的时间控制在45-48秒之间，载体为cryotop或ops。
27.避免细胞损坏的胎盘细胞冷冻装置，包括外箱1，外箱1的上部铰接有外盖2，外箱1的后侧设置有线束孔3，外箱1的内壁铰接有弹簧伸缩杆4，弹簧伸缩杆4的上端铰接有制冷机5，制冷机5的上侧固定连接有内箱6，内箱6的上侧插接有内盖7，内箱6的底部设置有循环腔，循环腔的内部设置有12，内盖7的内部设置有锁定机构8，内箱6的侧壁设置有减震机构9，外箱1的内壁固定连接有固定框10，固定框10的内壁固定连接有连接革11，连接革11的内壁与内箱6的外壁固定连接，外箱1的外壁下部设置有散热孔。
28.锁定机构8包括拉手801、滑板802、弹簧803、拉绳804、弹簧伸缩限位杆805，拉手801的下侧插接在内盖7的内部并与滑板802的外壁固定连接，滑板802的外壁另一侧与拉绳804的上端固定连接，滑板802的左侧通过弹簧803与内盖7的内壁左侧连接，弹簧伸缩限位
杆805的下端与内盖7的下端通过扭簧铰接，弹簧伸缩限位杆805的外壁与拉绳804的下端固定连接。
29.减震机构9包括包裹囊901、连接管902、推板903、气箱904、弹片905、排气块906，包裹囊901的外壁与内箱6的内壁固定连接，连接管902的右端与内箱6的内部连通设置，连接管902的左端贯穿推板903并延伸至推板903的内部与气箱904的内壁固定连接，气箱904的外壁与推板903的内壁滑动连接，推板903的外壁与外箱1的内壁通过滑轨滑动连接，推板903上开设有排气口，排气口处推板903的内壁通过弹片905与排气块906的外壁连接，排气块906的外壁与推板903的外壁接触。
30.12包括横杆201、弹力片202、配重滑块203、分叉管204、转动平台205、风阻片206，横杆201的外壁固定连接在循环腔的内壁，横杆201的侧壁通过弹力片202与配重滑块203的外壁连接，配重滑块203的外壁与循环腔的内壁滑动连接，循环腔的内部通过分叉管204与内箱6的内部连通设置，分叉管204的上端分为左侧与右侧两个开口，分叉管204的左侧开口朝向左侧，分叉管204的上端右侧开口朝向风阻片206处，转动平台205的底部通过轴承与内箱6的内壁底部转动连接，风阻片206的外壁固定连接在转动平台205的外壁上。
31.拉手801的上侧高于内盖7的表面且不与内盖7的上表面接触。
32.包裹囊901与内箱6的内壁之间设置有空腔。
33.外箱1上散热孔的位置低于固定框10的位置。
34.使用时，首先进行细胞冷冻液的配置，细胞冷冻液不含任何糖类，细胞冷冻液包括培养液、血清、以及冷冻保护剂，培养液为选自tcm-199、pbss、以及htf中的一种或多种，且培养液的含量为45％-50％(v/v)，血清为牛血清，血清的含量为25％(v/v)，冷冻保护剂为选自丙二醇、乙二醇、甘油、dmso中的一种或多种，并且冷冻保护剂的含量为25％-30％(v/v)，在运输时通过制冷剂5将内箱6内部温度降至4摄氏度，随后将细胞冷冻保护液与细胞放置在培养皿中放置在转动平台205上，将内盖7插进内箱6的内部，将外盖2与外箱1进行封闭固定，通过制冷机5对内箱6进行源源不断的制冷降温，使细胞处在安全冷冻温度，在移动过程中若遇到晃动撞击会使制冷机5在外箱1的内部被弹簧伸缩杆4支撑着晃动，在制冷机5与内箱6晃动的同时会使内箱6带动连接管902进行位移，使连接管902带动气箱904挤压推板903内部的气体，使气体通过连接管902涌进包裹囊901与内箱6的内壁之间，使包裹囊901进行膨胀抱紧内部胎盘并且形成气囊缓冲，同时在气箱904进行位移时，由于推板903内部另一侧需要进行吸气，会使排气块906进行位移使其内部进气，在内箱6反向晃动时会使连接管902作出复位的趋势，会使推板903内部位于排气块906处进行排气，由于排气块906受到推板903的内壁阻挡，会使气体只能从排气块906上的排气孔进行排出，由于排气速度较慢导致气箱904无法快速复位，使内箱6无法在外箱1的内部快速左右摇晃，达到降低内箱6的晃动幅度的效果，在内箱6进行晃动的同时，会使弹力片(202)在内箱6的内部进行不规律的晃动，使弹力片(202)进行收缩回弹的过程，通过配重滑块(203)的晃动将循环腔内的气体进行吸收排出的过程，在循环腔通过分叉管(204)进行排气时，其左侧的开口可以使包裹囊901的表面被气流吹拂，防止水汽的凝结与保持包裹囊(901)的外壁干燥性，其右侧的排气口可以使风阻片(206)被吹动使转动平台(205)进行转动，在转动的过程中配合内箱(6)的轻微晃动，使细胞内部的细胞冷冻液被摇晃均匀，避免在冷冻运输的图中造成细胞内部冷冻液沉积或分布不均匀的情况，达到增加其保护效果的目的，在运输结束后只需上拉拉手
801使滑板802移动使弹簧803进行拉伸形变，使气箱904拉动弹簧伸缩限位杆805使其合拢，便可上提拉手801将内盖7脱离内箱6，在运载至目的地进行冷冻时将胎盘细胞在39℃预热的预冻液里平衡8-9分钟，随后将胎盘细胞转移至39℃预热的冷冻液，在平衡25-30秒后，转移至玻璃化冷冻载体上，并且迅速将载体沉入液氮中，从胚胎或细胞放入冷冻液至放入液氮的时间控制在45-48秒之间，载体为cryotop或ops。
