一种鹌鹑养殖用粪便处理设备的制作方法

1.本实用新型涉及养殖技术领域，尤其涉及一种鹌鹑养殖用粪便处理设备。


背景技术：

2.在鹌鹑养殖厂大量养殖鹌鹑，大量鹌鹑在养殖过程中会产生大量的粪便，鹌鹑的粪便直接掉落到宿舍的地面上，工人直接使用水龙头将粪便冲刷掉，可以快速的将分别清理掉，确保鹌鹑的宿舍保持干净卫生，确保鹌鹑生长健康，导致鹌鹑粪便处理首先需要将粪便和污水分离；
3.目前，处理设备通过将分别沉淀，使分别和污水分离，需要打开设备才能将粪便取出，排水管容易把粪便排出，从而造成排水管堵塞，污水无法排出，粪便无法通过输送管进入分离箱中，从而造成各个地方的水管堵塞；
4.因此需要一种水管不容易堵塞、粪便清理方便的处理设备。


技术实现要素：

5.本实用新型的目的是为了解决现有技术中要打开设备才能将粪便取出，排水管容易把粪便排出，从而造成排水管堵塞，污水无法排出，粪便无法通过输送管进入分离箱中，从而造成各个地方的水管堵塞的问题，从而提出一种鹌鹑养殖用粪便处理设备。
6.为了实现上述目的，本实用新型采用了如下技术方案：一种鹌鹑养殖用粪便处理设备，包括分离箱、分隔板和输送机构，所述分离箱的内壁固定有分隔板，所述分离箱的顶部和一侧分别嵌入设置有输送管和排水管，所述分离箱的顶部固定有暂留箱和斜坡，所述分隔板的顶部贯穿固定有分离管，所述分离管和排水管的底部均通过支杆固定有液封罩，所述分离箱、暂留箱和斜坡上设有输送机构。
7.进一步优选的，所述输送机构包括排料管、阻尼电机、转动杆、小螺旋叶片、进料罩、螺旋叶片，所述排料管贯穿斜坡和分离箱的顶部并固定，排料管的底部贯穿固定在进料罩的中间，所述阻尼电机固定在暂留箱的顶部，阻尼电机的底部设有转动杆，转动杆的顶部和底部分别固定有小螺旋叶片和螺旋叶片。
8.进一步优选的，所述转动杆为阻尼电机的动力输出端，小螺旋叶片和螺旋叶片均顺时针向上螺旋环绕在转动杆上，螺旋叶片的环绕直径大于小螺旋叶片的环绕直径。
9.进一步优选的，所述螺旋叶片的高度小于小螺旋叶片高度的十分之一，螺旋叶片位于进料罩的内部，小螺旋叶片位于排料管的内部。
10.进一步优选的，所述斜坡位于暂留箱的内部，斜坡的倾斜角度为10
°‑
20
°
，分离箱的底部设有两个斜面，两个斜面的倾斜角度为10
°‑
30
°
。
11.进一步优选的，所述液封罩的顶部分别分离管和排水管的底部活动套接，液封罩的底部呈锥面，液封罩的底部与水平面的夹角为20
°‑
30
°
。
12.进一步优选的，所述分离管和排水管均呈l字状设有一个直角弯曲，分离管和排水管的形状、大小、规格保持一致，分离管和排水管处于同一水平高度。
13.本实用新型的有益效果是：排料管内部的小螺旋叶片转动从下往上卷，使分离箱内部沉淀的粪便通过排料管输送出，无需打开分离箱，具有粪便清理方便的优点，分离管可以将污水和粪便分离，使污水通过分离管流过分隔板，液封罩和排水管的一端形成液封，防止分离箱中的气味通过排水管排出，液封罩也可以防止粪便进入分离管中，可以防止分离管、排水管堵塞，具有不容易堵塞的优点。
附图说明

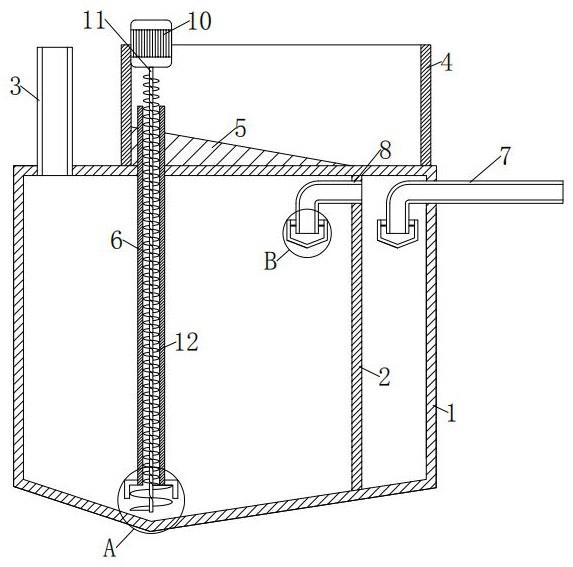

14.图1为本实用新型整体结构示意图；
15.图2为本实用新型图1中a处的放大示意图；
16.图3为本实用新型图1中b处的放大示意图。
17.图中：分离箱1、分隔板2、输送管3、暂留箱4、斜坡5、排料管6、排水管7、分离管8、液封罩9、阻尼电机10、转动杆11、小螺旋叶片12、进料罩13、螺旋叶片14。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
19.参照图1-3，一种鹌鹑养殖用粪便处理设备，包括分离箱1、分隔板2和输送机构，分离箱1的内壁固定有分隔板2，分离箱1的顶部和一侧分别嵌入设置有输送管3和排水管7，分离箱1的顶部固定有暂留箱4和斜坡5，分隔板2的顶部贯穿固定有分离管8，分离管8和排水管7的底部均通过支杆固定有液封罩9，分离箱1、暂留箱4和斜坡5上设有输送机构。
20.优选的，斜坡5位于暂留箱4的内部，斜坡5的倾斜角度为10
°
，分离箱1的底部设有两个斜面，两个斜面的倾斜角度分别为20
°
和30
°
，斜坡5可以使粪便向一侧移动，使粪便堆积在暂留箱4的一侧，便于粪便的清理工作。
21.优选的，液封罩9的顶部分别分离管8和排水管7的底部活动套接，液封罩9的底部呈锥面，液封罩9的底部与水平面的夹角为20
°
，液封罩9可以防止杂质和分别进入分离管8和排水管7中，使污水流过分离管8和排水管7排出分离箱1，可以防止分离管8和排水管7堵塞，确保粪便和污水可以不断的进入分离箱1中。
22.优选的，分离管8和排水管7均呈l字状设有一个直角弯曲，分离管8和排水管7的形状、大小、规格保持一致，分离管8和排水管7处于同一水平高度，分离管8底部的管口保持水平，分离管8插入污水中，粪便沉淀分离箱1内壁的底部，杂物漂浮在污水上，污水水位的上升，污水就会通过分离管8穿过分隔板2，使杂物和粪便堆积在分离箱1中，实现粪便和污水分离。
23.本实施例中，输送机构包括排料管6、阻尼电机10、转动杆11、小螺旋叶片12、进料罩13、螺旋叶片14，排料管6贯穿斜坡5和分离箱1的顶部并固定，排料管6的底部贯穿固定在进料罩13的中间，阻尼电机10固定在暂留箱4的顶部，阻尼电机10的底部设有转动杆11，转动杆11的顶部和底部分别固定有小螺旋叶片12和螺旋叶片14。
24.优选的，转动杆11为阻尼电机10的动力输出端，小螺旋叶片12和螺旋叶片14均顺时针向上螺旋环绕在转动杆11上，螺旋叶片14的环绕直径大于小螺旋叶片12的环绕直径，
小螺旋叶片12跟随转动杆11转动将分别从下往上卷，使分离箱1中堆积的粪便通过排料管6排出。
25.优选的，螺旋叶片14的高度小于小螺旋叶片12高度的十分之一，螺旋叶片14位于进料罩13的内部，小螺旋叶片12位于排料管6的内部，螺旋叶片14卷动分离箱1内壁底部堆积的大量粪便，使粪便从下往上在进料罩13内部挤压，使粪便经过挤压后由排料管6排出，可以防止污水通过排料管6排出。
26.其中，暂留箱4同于暂时储存排料管6中输送出的粪便，便于分离箱1内部粪便的清理工作；
27.其中，阻尼电机10用于驱动转动杆11，使转动杆11、小螺旋叶片12和螺旋叶片14同步转动。
28.本实用新型中，使用时，污水和粪便一同通过输送管3输送进入分离箱1中，污水水位的上升，污水漫过液封罩9，粪便沉淀分离箱1内壁的底部，杂物漂浮在污水上，分离管8底部的管口处于污水中，当污水继续进入输送管3后，污水水位的上升，污水就会流过分离管8，使污水和粪便分离，污水和粪便被分隔板2分离，污水可以通过排水管7排出分离箱1，随着粪便越来越多，接通阻尼电机10的电源，阻尼电机10驱动转动杆11，使转动杆11、小螺旋叶片12和螺旋叶片14同步转动，螺旋叶片14在进料罩13内部转动将粪便从新往上卷，由于排料管6小于进料罩13，大量粪便会在进料罩13内部的内部挤压，小螺旋叶片12将压实的分别从下往上卷，使粪便通过在排料管6中从下往上移动，然后粪便通过排料管6排出掉落到斜坡5上，最后将暂留箱4内部的粪便清理掉出即可。
