一种智能捕鼠笼

1.本实用新型涉及捕鼠技术领域，具体为一种智能捕鼠笼。


背景技术：

2.随着科技的进步，农作物产量不断提高，因此对于农作物的存放也有了更高的要求。一些农民与粮食商人经常面临着存放着的粮食被老鼠偷吃的问题，老鼠偷吃不但影响粮食的质量，而且也影响食用粮食的人与动物的健康问题，需要用到捕鼠笼进行老鼠捕捉，但是现有的捕鼠笼在使用时还存在一些弊端；
3.(1)现有的捕鼠笼在使用时，当老鼠入笼后，虽触碰诱饵，但存在可能无法触碰机关或机关灵敏度低下等无法捕捉到老鼠的问题，又或者老鼠被捕后人们不知，置于笼内时间太长而产生异味以及危害人体健康的气体，没有很好的提醒报警装置来提醒人们取出被捕捉的老鼠；
4.(2)现有的捕鼠笼在使用时，由于传统捕鼠笼只能对老鼠进行捕捉，当人们在拿取老鼠时，有时候会发生挣脱，会发生老鼠咬伤人的事件，不方便操作和使用；
5.因此我们便提出了智能捕鼠笼能够很好的解决以上问题。


技术实现要素：

6.本实用新型的目的在于提供一种智能捕鼠笼，以解决上述背景技术提出的目前市场上现有的捕鼠笼在使用时，当老鼠入笼后，虽触碰诱饵，但存在可能无法触碰机关或机关灵敏度低下等无法捕捉到老鼠的问题，又或者老鼠被捕后人们不知，置于笼内时间太长而产生异味以及危害人体健康的气体，没有很好的提醒报警装置来提醒人们取出被捕捉的老鼠和由于传统捕鼠笼只能对老鼠进行捕捉，当人们在拿取老鼠时，有时候会发生挣脱，会发生老鼠咬伤人的事件，不方便操作和使用的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种智能捕鼠笼，包括捕鼠笼本体，以及安装在捕鼠笼本体内部的机关门；
8.所述捕鼠笼本体的底部两侧均设置有支撑腿，且两个所述支撑腿的大小等同，并且两个支撑腿是关于捕鼠笼本体的竖向中心线对称设置；
9.还包括：所述捕鼠笼本体的外侧表面设置有薄膜传感器，且捕鼠笼本体的右侧上方设置有红外传感器和舵机，并且捕鼠笼本体的上方外侧设置有单片机；
10.所述薄膜传感器的右侧上方设置有led灯和电源指示灯，且led灯的大小和电源指示灯的大小等同，并且薄膜传感器的右侧下方设置有复位键和布防键；
11.所述薄膜传感器的右侧底部下方设置有wifi通信模块。
12.优选的，所述捕鼠笼本体的左侧开设有进入门，且捕鼠笼本体的中间底部设置有安装板，且安装板的宽度小于捕鼠笼本体的宽度，并且安装板的底部下方开设有存鼠仓。
13.通过采用以上技术方案，可以很好的将捕获的老鼠存放至存鼠仓的内部，更好的方便上方捕鼠笼本体的循环使用。
14.优选的，所述机关门的左侧上方设置有小型弹簧，且小型弹簧的上方连接有捕鼠笼本体的上方内壁，所述机关门的右侧连接有移动门，且移动门的高度大于进入门的高度。
15.通过采用以上技术方案，更好的利用移动门对捕鼠笼本体左侧的进入门进行闭合开关，更好的方便操作和使用。
16.优选的，所述机关门的底部下方连接有连接板，且连接板的底部下方贯穿延伸至安装板的底部外侧，并且连接板的左侧连接有密封板。
17.通过采用以上技术方案，可以很好的将存鼠仓与安装板进行封闭，避免老鼠出来，更好的方便使用。
18.优选的，所述连接板的上方连接有移动块，且移动块的外侧连接有凹槽，并且凹槽与移动块构成卡合连接。
19.通过采用以上技术方案，利用凹槽与移动块构成滑动连接，可以很好的方便机关门带动移动门进行下降，更好的将老鼠逼入存鼠仓中。
20.优选的，密封板，其底部下方等间距设置有存药管，且存药管的一端下方连接有出药管，并且出药管的底部两侧均密封连接有喷头。
21.通过采用以上技术方案，可以很好的将老鼠药剂通过两个喷头喷出至食物的表面，更好的毒害老鼠。
22.优选的，所述出药管的上方贯穿延伸至存药管的内部，且出药管的上方连接有限位板，并且限位板的左右两侧均开设有空槽，所述限位板的底部两侧下方均通过弹簧与存药管的底部相连接。
23.通过采用以上技术方案，可以很好的将老鼠药剂通过空槽运输至两个喷头处，更好的方便药剂的喷出。
24.与现有技术相比，本实用新型的有益效果是：
25.(1)该智能捕鼠笼，利用太阳能充电板将太阳能转化为电能，从而为蓄电池储存电能给装置供电，然后通过薄膜压力传感器探测进入老鼠笼内的老鼠是否落入存鼠仓，当老鼠进入老鼠笼内时，红外传感器将老鼠的位置信息传递给单片机，单片控制舵机带动机关门进行关闭可以很好的将老鼠逼入存鼠仓中，然后利用舵机连续旋转将已经关闭的老鼠门再次开启，从而利用密封板将出口闭合起来，最后通过wifi通信模块将老鼠被捕的消息传递给手机，从而来提醒人们老鼠已被捕，更好的方便操作和使用；
26.(2)该智能捕鼠笼设置有存药管、出药管和喷头，利用密封板向下运动的带动存药管和出药管向下运动，通过挤压将出药管向存药管的内部进行挤压，随后将存药管内部的老鼠药剂通过两个空槽运输至两个喷头，然后将老鼠药剂喷洒至食物上，更好的方便对老鼠进行拿取，避免发生老鼠挣脱咬伤人。
附图说明

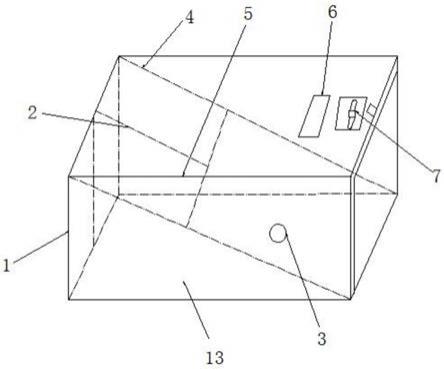

27.图1为本实用新型立体结构示意图；
28.图2为本实用新型捕鼠笼本体侧视结构示意图；
29.图3为本实用新型捕鼠笼本体主剖结构示意图；
30.图4为本实用新型图3中a处放大结构示意图；
31.图5为本实用新型出药管与存药管主剖结构示意图。
32.图中：1、进入门；2、机关门；3、薄膜传感器；4、小型弹簧；5、单片机；6、红外传感器；7、舵机；8、led灯；9、电源指示灯；10、复位键；11、布防键；12、wifi通信模块；13、捕鼠笼本体；14、移动门；15、安装板；16、存鼠仓；17、连接板；18、出药管；19、移动块；20、凹槽；21、存药管；22、限位板；23、空槽；24、喷头；25、密封板；26、支撑腿。
具体实施方式
33.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
34.请参阅图1-5，本实用新型提供一种技术方案：一种智能捕鼠笼，包括进入门1、机关门2、薄膜传感器3、小型弹簧4、单片机5、红外传感器6、舵机7、led灯8、电源指示灯9、复位键10、布防键11、wifi通信模块12、捕鼠笼本体13、移动门14、安装板15、存鼠仓16、连接板17、出药管18、移动块19、凹槽20、存药管21、限位板22、空槽23、喷头24、密封板25和支撑腿26；
35.捕鼠笼本体13，以及安装在捕鼠笼本体13内部的机关门2，捕鼠笼本体13的底部两侧均设置有支撑腿26，且两个支撑腿26的大小等同，并且两个支撑腿26是关于捕鼠笼本体13的竖向中心线对称设置；
36.还包括：捕鼠笼本体13的外侧表面设置有薄膜传感器3，且捕鼠笼本体13的右侧上方设置有红外传感器6和舵机7，并且捕鼠笼本体13的上方外侧设置有单片机5，薄膜传感器3的右侧上方设置有led灯8和电源指示灯9，且led灯8的大小和电源指示灯9的大小等同，并且薄膜传感器3的右侧下方设置有复位键10和布防键11，薄膜传感器3的右侧底部下方设置有wifi通信模块12。
37.捕鼠笼本体13的左侧开设有进入门1，且捕鼠笼本体13的中间底部设置有安装板15，且安装板15的宽度小于捕鼠笼本体13的宽度，并且安装板15的底部下方开设有存鼠仓16，机关门2的左侧上方设置有小型弹簧4，且小型弹簧4的上方连接有捕鼠笼本体13的上方内壁，机关门2的右侧连接有移动门14，且移动门14的高度大于进入门1的高度。
38.如图1、2所示，通过打开按键，使装置处于工作状态，以红外传感器6传送信息，各器件通过与单片机5连接实现相互间的信息传递，单片机5可控制wifi通信模块12将信息传递给手机，来通知人们老鼠被捕，单片机5也可使舵机7连续旋转将老鼠笼门再一次打开。此装置操作简单，环保，可重复利用，然后按下复位键10，再按下布防键11，布防指示灯亮起预示着装置处于正常工作状态，红外传感器6通过发出红外线以及红外线的反射探测障碍物的位置，并将信息传给单片机5。单片机5将信息传递给舵机7，舵机7小幅度旋转使老鼠笼门解锁从而立即下落，将老鼠封锁在笼中。机关门2可使老鼠掉入存鼠仓16内，当薄膜传感器3探测不到压力时，此时舵机7可控制老鼠门再一次打开，实现继续捕捉的状态，人们可通过打开可取被捕老鼠的门处理在储存仓内的老鼠。
39.机关门2的底部下方连接有连接板17，且连接板17的底部下方贯穿延伸至安装板15的底部外侧，并且连接板17的左侧连接有密封板25，连接板17的上方连接有移动块19，且移动块19的外侧连接有凹槽20，并且凹槽20与移动块19构成卡合连接，如图3、4、5所示，利
用单片机5将红外传感器6接受到的信息传递给舵机7，舵机7发送指令通过电动推杆带动机关门2下降，然后带动移动门14对进入门1进行闭合，从而关闭老鼠笼门，老鼠笼门通过自身的重力迅速下落，将老鼠封于存鼠仓16中，然后利用密封板25对老鼠进行隔断。
40.密封板25，其底部下方等间距设置有存药管21，且存药管21的一端下方连接有出药管18，并且出药管18的底部两侧均密封连接有喷头24，出药管18的上方贯穿延伸至存药管21的内部，且出药管18的上方连接有限位板22，并且限位板22的左右两侧均开设有空槽23，限位板22的底部两侧下方均通过弹簧与存药管21的底部相连接，最后利用密封板25带动出药管18与存药管21相互挤压，然后通过两个空槽23将老鼠药剂运输至两个喷头24处，随后将药剂喷洒至存鼠仓16内部的食物表面，从而可以很好的对老鼠进行毒害，更好的方便后期人们对老鼠进行拿取，更好的方便操作和使用。
41.工作原理：在使用该智能捕鼠笼时，首先，利用红外传感器6传送信息，单片机5可控制wifi通信模块12将信息传递给手机，来通知人们老鼠被捕，单片机5也可使舵机7连续旋转将老鼠笼门再一次打开，然后按下复位键10，再按下布防键11，红外传感器6通过发出红外线以及红外线的反射探测障碍物的位置，并将信息通过单片机5传递给舵机7，当薄膜传感器3探测不到压力时，此时舵机7可控制老鼠门再一次打开，人们可通过打开可取被捕老鼠的门处理在储存仓内的老鼠。
42.利用单片机5将红外传感器6接受到的信息传递给舵机7，舵机7发送指令通过电动推杆带动机关门2下降，然后带动移动门14对进入门1进行闭合，老鼠笼门通过自身的重力迅速下落，将老鼠封于存鼠仓16中，然后利用密封板25对老鼠进行隔断，最后利用密封板25带动出药管18与存药管21相互挤压，然后通过两个空槽23将老鼠药剂运输至两个喷头24处，随后将药剂喷洒至存鼠仓16内部的食物表面，更好的方便后期人们对老鼠进行拿取。
43.本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
44.尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
