一种养殖塘用智能驱鸟设备的制作方法

1.本发明涉及驱鸟设备领域，特别涉及一种养殖塘用智能驱鸟设备。


背景技术：

2.鸟类时常进入养殖塘，一方面偷食养殖的鱼虾等水产品；另一方面通过携带有害微生物在鱼虾群中传播疾病，造成水产品产量与质量严重受损，养殖户经济损失惨重。以往多采取布设鸟网等对鸟类伤害性较大的驱鸟方式，或采取安放驱赶旗、“稻草人”等低效率驱鸟方式，因此，需要一种养殖塘用智能驱鸟设备。


技术实现要素：

3.本技术的目的在于提供一种养殖塘用智能驱鸟设备，以解决上述背景技术中提出的问题。
4.为实现上述目的，本技术提供如下技术方案：一种养殖塘用智能驱鸟设备，包括中央支撑杆，所述中央支撑杆的表面设置有多个输水管，多个所述输水管的下表面均设置有底部撑杆，所述中央支撑杆的顶端设置有安装板，所述安装板的上表面分别设置有太阳能板、风力发电设置，所述中央支撑杆的表面设置有固定板，所述固定板的上表面设置有水泵，所述安装板的上表面设置有调节机构。
5.借由上述结构，通过设置底部撑杆，实现对输水管的稳定支撑，通过设置中央支撑杆，实现对安装板的固定支撑，通过设置太阳能板、风力发电设置，对驱鸟设备进行供电，通过设置水泵，抽取池塘内的水源，通过设置调节机构，调节红外热成像探测器的检测角度，同时使喷头在喷水的过程中，来回摆动，使其更好的对鸟类进行驱赶。
6.优选地，所述调节机构包括设置于安装板上表面的l形定位板，所述l形定位板的内顶壁安装有驱动电机，所述中央支撑杆的表面设置有防护圈板，上下两个所述防护圈板的相对面转动连接有同一个转动环圈，所述转动环圈的外表面设置有红外热成像探测器和360
°
全景红外摄像头，所述转动环圈的内表面设置有多个第一齿牙。
7.进一步地，通过设置l形定位板，实现对驱动电机的固定支撑，通过设置防护圈板，保持转动环圈转动的稳定，通过设置驱动电机，驱动电机的输出端通过联动轴带动第一直齿轮转动，通过设置红外热成像探测器，360
°
全景红外摄像头保证夜间也能探测进入养殖塘的鸟，通过设置第一齿牙，使得第一齿牙与第二直齿轮啮合。
8.优选地，所述中央支撑杆的表面开设有避让槽，所述驱动电机的输出端设置有联动轴，所述联动轴的底端贯穿避让槽的内顶壁并设置有第一直齿轮，所述避让槽的内底壁转动连接有第二直齿轮，所述第一直齿轮与第二直齿轮啮合，所述第二直齿轮与转动环圈内表面的多个第一齿牙啮合。
9.进一步地，通过设置避让槽，给予第一直齿轮、第二直齿轮安装避让的空间，通过设置第一直齿轮与第二直齿轮啮合，使得第一直齿轮转动带动第二直齿轮转动，通过设置第二直齿轮与转动环圈内表面的多个第一齿牙啮合，使得第二直齿轮转动带动转动环圈转
动，转动环圈转动带动位于转动环圈外表面的红外热成像探测器转动，多角度进行探测。
10.优选地，所述水泵的进水端设置有抽水管，所述中央支撑杆的表面开设有送水槽，所述水泵的出水端与送水槽的内壁固定连接，所述输水管的一端与送水槽的内壁固定连接，所述输水管的表面设置有多个固定喷头。
11.进一步地，通过设置抽水管，便于输送水源至水泵内，通过设置送水槽，将水泵排出的水源通过送水槽输送至输水管内，通过设置固定喷头，将水喷出，驱赶鸟类。
12.优选地，所述输水管的一端设置有定位箱，所述定位箱的上表面设置有防护箱，所述防护箱的内底壁设置有微型电机，所述微型电机的输出端贯穿定位箱的内顶壁并设置有齿轮。
13.进一步地，通过设置微型电机，启动微型电机，微型电机的输出端带动齿轮转动，通过设置防护箱，对微型电机进行安全防护。
14.优选地，所述定位箱的内底壁设置有托起座，所述托起座的表面开设有避让孔，所述托起座的上表面滑动连接有封闭圈，所述封闭圈的内壁设置有多个第二齿牙，所述第二齿牙与齿轮啮合。
15.进一步地，通过设置托起座，对封闭圈的运动进行支撑，通过设置避让孔，对连接软管进行避让，通过设置第二齿牙与齿轮啮合，由于齿轮为四分之一齿轮，齿轮转动带动封闭圈来回往复运动。
16.优选地，所述输水管的内壁设置有连接软管，所述连接软管的一端设置有摆动喷头，所述摆动喷头的表面与定位箱的内壁转动连接，所述摆动喷头的表面设置有连接板，所述封闭圈的一侧设置有连接块，所述连接块的内壁滚动连接有球头，所述球头的表面设置有伸缩套杆，所述伸缩套杆的一端与连接板的一侧固定连接。
17.进一步地，通过设置连接软管，将输水管内的水源通过连接软管输送至摆动喷头内喷出，通过设置连接块，封闭圈运动带动连接块运动，使得球头受力在连接块内滚动，带动伸缩套杆拉伸或缩短，进而通过连接板的连接带动摆动喷头的角度发生摆动，加大摆动喷头的喷射范围，更好地对鸟类进行驱赶。
18.优选地，所述中央支撑杆的表面分别设置有强闪光驱鸟装置、天敌模拟声音驱鸟装置、声音探测器，多个所述强闪光驱鸟装置均匀等距分布。
19.进一步地，通过设置强闪光驱鸟装置，强闪光照射鸟进行驱赶，通过设置天敌模拟声音驱鸟装置，能发出鸟天敌的声音，通过设置声音探测器，进一步提高探测灵敏度。
20.综上，本发明的技术效果和优点：
21.本发明中，通过设置l形定位板，实现对驱动电机的固定支撑，通过设置防护圈板，保持转动环圈转动的稳定，通过设置驱动电机，驱动电机的输出端通过联动轴带动第一直齿轮转动，通过设置红外热成像探测器，360
°
全景红外摄像头保证夜间也能探测进入养殖塘的鸟，通过设置第一齿牙，使得第一齿牙与第二直齿轮啮合，通过设置避让槽，给予第一直齿轮、第二直齿轮安装避让的空间。
22.本发明中，通过设置第一直齿轮与第二直齿轮啮合，使得第一直齿轮转动带动第二直齿轮转动，通过设置第二直齿轮与转动环圈内表面的多个第一齿牙啮合，使得第二直齿轮转动带动转动环圈转动，转动环圈转动带动位于转动环圈外表面的红外热成像探测器转动，多角度进行探测，通过设置抽水管，便于输送水源至水泵内，通过设置送水槽，将水泵
排出的水源通过送水槽输送至输水管内，通过设置固定喷头。
23.本发明中，将水喷出，驱赶鸟类，通过设置微型电机，启动微型电机，微型电机的输出端带动齿轮转动，通过设置防护箱，对微型电机进行安全防护，通过设置托起座，对封闭圈的运动进行支撑，通过设置避让孔，对连接软管进行避让，通过设置第二齿牙与齿轮啮合，由于齿轮为四分之一齿轮，齿轮转动带动封闭圈来回往复运动，通过设置连接软管，将输水管内的水源通过连接软管输送至摆动喷头内喷出。
24.本发明中，通过设置连接块，封闭圈运动带动连接块运动，使得球头受力在连接块内滚动，带动伸缩套杆拉伸或缩短，进而通过连接板的连接带动摆动喷头的角度发生摆动，加大摆动喷头的喷射范围，更好地对鸟类进行驱赶，通过设置强闪光驱鸟装置，强闪光照射鸟进行驱赶，通过设置天敌模拟声音驱鸟装置，能发出鸟天敌的声音，通过设置声音探测器，进一步提高探测灵敏度，借由上述结构，不会对鸟造成伤害，多个设备同时作业，提高驱鸟效率。
附图说明
25.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本技术的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

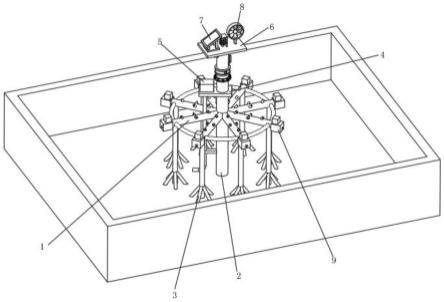

26.图1为本技术实施例的立体结构示意图；
27.图2为本技术实施例中央支撑杆的剖视结构示意图；
28.图3为本技术实施例图2中a处的放大结构示意图；
29.图4为本技术实施例中送水槽的立体结构示意图；
30.图5为本技术实施例中固定喷头的立体结构示意图；
31.图6为本技术实施例图5中b处的放大结构示意图。
32.图中：1、输水管；2、中央支撑杆；3、底部撑杆；4、固定板；5、水泵；6、安装板；7、太阳能板；8、风力发电设置；9、调节机构；901、l形定位板；902、驱动电机；903、联动轴；904、天敌模拟声音驱鸟装置；905、声音探测器；906、第一直齿轮；907、第二直齿轮；908、转动环圈；909、防护圈板；910、避让槽；911、强闪光驱鸟装置；912、封闭圈；913、定位箱；914、送水槽；915、抽水管；916、摆动喷头；917、防护箱；918、微型电机；919、连接软管；920、齿轮；921、托起座；922、球头；923、避让孔；924、伸缩套杆；925、连接板；926、连接块；927、固定喷头。
具体实施方式
33.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
34.实施例一
35.参考图1-6所示的一种养殖塘用智能驱鸟设备，包括中央支撑杆2，中央支撑杆2的表面设置有多个输水管1，多个输水管1的下表面均设置有底部撑杆3，中央支撑杆2的顶端
设置有安装板6，安装板6的上表面分别设置有太阳能板7、风力发电设置8，中央支撑杆2的表面设置有固定板4，固定板4的上表面设置有水泵5，安装板6的上表面设置有调节机构9。
36.借由上述结构，通过设置底部撑杆3，实现对输水管1的稳定支撑，通过设置中央支撑杆2，实现对安装板6的固定支撑，通过设置太阳能板7、风力发电设置8，对驱鸟设备进行供电，通过设置水泵5，抽取池塘内的水源，通过设置调节机构9，调节红外热成像探测器的探测角度，同时使喷头在喷水的过程中，来回摆动，使其更好地对鸟类进行驱赶。
37.实施例二
38.基于上述实施例1，调节机构9包括设置于安装板6上表面的l形定位板901，l形定位板901的内顶壁安装有驱动电机902，中央支撑杆2的表面设置有防护圈板909，上下两个防护圈板909的相对面转动连接有同一个转动环圈908，转动环圈908的外表面设置有红外热成像探测器和360
°
全景红外摄像头，转动环圈908的内表面设置有多个第一齿牙。通过设置l形定位板901，实现对驱动电机902的固定支撑，通过设置防护圈板909，保持转动环圈908转动的稳定，通过设置驱动电机902，驱动电机902的输出端通过联动轴903带动第一直齿轮906转动，通过设置红外热成像探测器，360
°
全景红外摄像头保证夜间也能探测进入养殖塘的鸟，通过设置第一齿牙，使得第一齿牙与第二直齿轮907啮合。
39.实施例三
40.基于上述实施例1或2，中央支撑杆2的表面开设有避让槽910，驱动电机902的输出端设置有联动轴903，联动轴903的底端贯穿避让槽910的内顶壁并设置有第一直齿轮906，避让槽910的内底壁转动连接有第二直齿轮907，第一直齿轮906与第二直齿轮907啮合，第二直齿轮907与转动环圈908内表面的多个第一齿牙啮合；通过设置避让槽910，给予第一直齿轮906、第二直齿轮907安装避让的空间，通过设置第一直齿轮906与第二直齿轮907啮合，使得第一直齿轮906转动带动第二直齿轮907转动，通过设置第二直齿轮907与转动环圈908内表面的多个第一齿牙啮合，使得第二直齿轮907转动带动转动环圈908转动，转动环圈908转动带动位于转动环圈908外表面的红外热成像探测器转动，多角度进行探测。
41.实施例四
42.基于上述实施例1、2或3，水泵5的进水端设置有抽水管915，中央支撑杆2的表面开设有送水槽914，水泵5的出水端与送水槽914的内壁固定连接，输水管1的一端与送水槽914的内壁固定连接，输水管1的表面设置有多个固定喷头927。通过设置抽水管915，便于输送水源至水泵5内，通过设置送水槽914，将水泵5排出的水源通过送水槽914输送至输水管1内，通过设置固定喷头927，将水喷出，驱赶鸟类。
43.实施例五
44.基于上述实施例1、2、3或4，输水管1的一端设置有定位箱913，定位箱913的上表面设置有防护箱917，防护箱917的内底壁设置有微型电机918，微型电机918的输出端贯穿定位箱913的内顶壁并设置有齿轮920。通过设置微型电机918，启动微型电机918，微型电机918的输出端带动齿轮920转动，通过设置防护箱917，对微型电机918进行安全防护。
45.实施例六
46.基于上述实施例1、2、3、4或5，定位箱913的内底壁设置有托起座921，托起座921的表面开设有避让孔923，托起座921的上表面滑动连接有封闭圈912，封闭圈912的内壁设置有多个第二齿牙，第二齿牙与齿轮920啮合；通过设置托起座921，对封闭圈912的运动进行
支撑，通过设置避让孔923，对连接软管919进行避让，通过设置第二齿牙与齿轮920啮合，由于齿轮920为四分之一齿轮，齿轮920转动带动封闭圈912来回往复运动。
47.实施例七
48.基于上述实施例1、2、3、4、5或6，输水管1的内壁设置有连接软管919，连接软管919的一端设置有摆动喷头916，摆动喷头916的表面与定位箱913的内壁转动连接，摆动喷头916的表面设置有连接板925，封闭圈912的一侧设置有连接块926，连接块926的内壁滚动连接有球头922，球头922的表面设置有伸缩套杆924，伸缩套杆924的一端与连接板925的一侧固定连接；通过设置连接软管919，将输水管1内的水源通过连接软管919输送至摆动喷头916内喷出，通过设置连接块926，封闭圈912运动带动连接块926运动，使得球头922受力在连接块926内滚动，带动伸缩套杆924拉伸或缩短，进而通过连接板925的连接带动摆动喷头916的角度发生摆动，加大摆动喷头916的喷射范围，更好地对鸟类进行驱赶。
49.实施例八
50.基于上述实施例1、2、3、4、5、6或7，中央支撑杆2的表面分别设置有强闪光驱鸟装置911、天敌模拟声音驱鸟装置904、声音探测器905，多个强闪光驱鸟装置911均匀等距分布。通过设置强闪光驱鸟装置911，强闪光照射鸟进行驱赶，通过设置天敌模拟声音驱鸟装置904，能发出鸟天敌的声音，通过设置声音探测器905，进一步提高探测灵敏度。
51.本发明的工作原理是：一种养殖塘用智能驱鸟设备，使用者在使用时，启动驱动电机902，驱动电机902的输出端通过联动轴903带动第一直齿轮906转动，由于第一直齿轮906与第二直齿轮907啮合，使得第一直齿轮906转动带动第二直齿轮907转动，由于第二直齿轮907与转动环圈908内表面的多个第一齿牙啮合，使得第二直齿轮907转动带动转动环圈908转动，转动环圈908转动带动位于转动环圈908外表面的红外热成像探测器转动，多角度进行探测，通过设置红外热成像探测器和360
°
全景红外摄像头保证夜间也能探测进入养殖塘的鸟，当发现鸟类时，启动水泵5，水泵5通过抽水管915将水源抽送至水泵5内再输送至送水槽914内，送水槽914内的水源进入多个输水管1内，再由固定喷头927喷出，同时启动微型电机918，微型电机918的输出端带动齿轮920转动，由于第二齿牙与齿轮920啮合，齿轮920为四分之一齿轮，齿轮920转动带动封闭圈912来回往复运动，封闭圈912运动带动连接块926运动，使得球头922受力在连接块926内滚动，带动伸缩套杆924拉伸或缩短，进而通过连接板925的连接带动摆动喷头916的角度发生摆动，加大摆动喷头916的喷射范围，更好地对鸟类进行驱赶，通过设置有强闪光驱鸟装置911，强闪光照射鸟进行驱赶，通过设置有天敌模拟声音驱鸟装置904，能发出鸟天敌的声音，通过设置有声音探测器905，进一步提高探测灵敏度，借由上述结构，不会对鸟造成伤害，多个设备同时作业，提高驱鸟效率。
