新型割草机的制作方法

1.本实用新型涉及割草机技术领域，具体为新型割草机。


背景技术：

2.割草机，又称割草机、剪草机、草坪修剪机等，割草机是一种用于修草坪、植被等机械工具，作为目前农业机械除草中必不可少的机械，由于其给园林、农业或者家庭绿化的除草工作带来了极大的便利，因此使用广泛。
3.常见的草坪修正设备是人力推动行走式割草机，其扶手长度固定，在对不同身高的使用人群来说比较不便，不能适配调节，并且较长的扶手在放置时会占用较大空间，造成放置不便。


技术实现要素：

4.本实用新型的目的在于提供新型割草机，具备扶手可转动折放，减少放置时占用的空间，并且可对不同身高的使用人员来进行调节扶手的高度，方便工作人员使用的优点，解决了以往割草机其扶手长度固定，在对不同身高的使用人群来说比较不便，不能适配调节，并且较长的扶手在放置时会占用较大空间，造成放置不便的问题。
5.为实现上述目的，本实用新型提供如下技术方案：新型割草机，包括机架、套杆、内杆和底罩，所述机架的顶表面一端固定有轴座，轴座的中间转动安装有轴杆，轴杆的一端固定有套杆，套杆的内部插入有内杆，内杆的一端固定有扶手，扶手的表面套有保护套，所述套杆的内部一端插入有插杆，插杆的中间套有弹簧，插杆的一端插入在插孔的内部，且插孔开设在轴座的侧边。
6.优选的，所述内杆的另一端贴有紧固螺栓，且紧固螺栓转动安装在套杆的内部另一端。紧固螺栓的安装使插入在套杆内内杆可以被挤压固定，起到了限位内杆在套杆内的位置效果。
7.优选的，所述机架的底表面中间固定有底罩，底罩的中间设有刀片，刀片固定在汽油机的输出端，且汽油机固定在机架的顶表面中间。底罩的安装使刀片可以转动安装在内，对割除的草进行挡住防乱飞并保护工作人员免被高速转动的刀片割伤，通过汽油机和刀片的配合，使草地上的草可以被割除，达到了转动割草的效果。
8.优选的，所述底罩的一端开设有进料口，底罩的一侧开设有出料口。进料口的开设使草地上的草可以通过此处进入到底罩的内部，而出料口的开设使刀片旋转割除的草可以从此内部排出。
9.优选的，所述机架的底表面一端设有万向轮，机架的底表面另一端设有固定轮。通过万向轮和固定轮的配合，使本实用新型方便被推着移动，达到了推着移动本实用新型进行除草的效果。
10.与现有技术相比，本实用新型的有益效果如下：
11.1、本实用新型通过轴杆和轴座的配合，使套杆可以以此为基点进行转动，达到了
转动调节扶手的角度效果，通过套杆和内杆的配合，使扶手的长度位置可以进行调节，达到了伸缩调节扶手的长度位置效果。
12.2、本实用新型通过插孔和插杆的配合，使套杆的转动角度可以进行固定，达到了间接限位固定扶手的角度效果，通过汽油机和刀片的配合，使草地上的草可以被割除，达到了转动割草的效果。
13.3、本实用新型通过万向轮和固定轮的配合，使本实用新型方便被推着移动，达到了推着移动本实用新型进行除草的效果。
附图说明

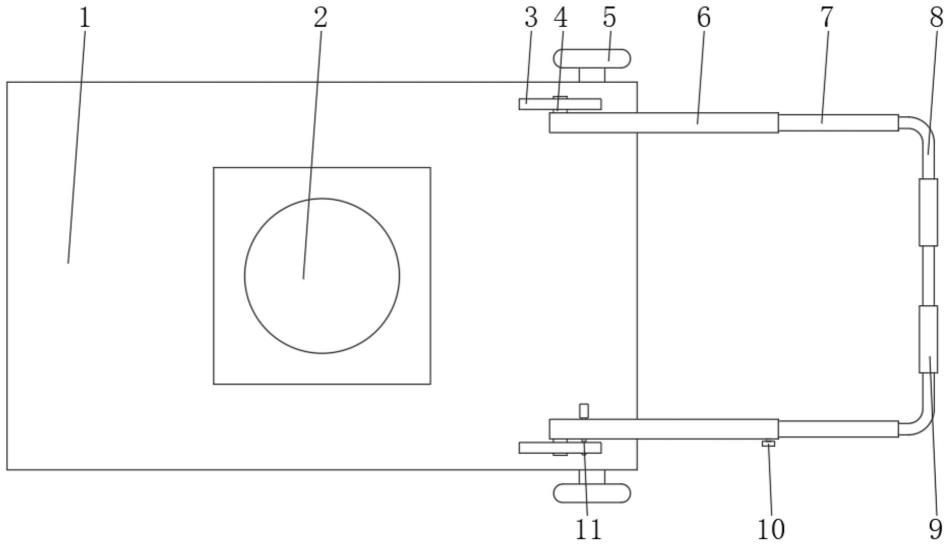

14.图1为本实用新型的机架俯视结构示意图；
15.图2为本实用新型的主视结构示意图；
16.图3为本实用新型的机架仰视结构示意图；
17.图4为本实用新型的套杆内部结构示意图。
18.图中：1、机架；2、汽油机；3、轴座；4、轴杆；5、固定轮；6、套杆；7、内杆；8、扶手；9、保护套；10、紧固螺栓；11、插杆；12、插孔；13、底罩；14、万向轮；15、进料口；16、出料口；17、刀片；18、弹簧。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.实施例一
21.如图1至图4所示，本实用新型提出的新型割草机，包括机架1、套杆6、内杆7和底罩13，机架1的顶表面一端固定有轴座3，轴座3的中间转动安装有轴杆4，通过轴杆4和轴座3的配合，使套杆6可以以此为基点进行转动，达到了转动调节扶手8的角度效果，轴杆4的一端固定有套杆6，套杆6的内部插入有内杆7，通过套杆6和内杆7的配合，使扶手8的长度位置可以进行调节，达到了伸缩调节扶手8的长度位置效果，内杆7的一端固定有扶手8，扶手8的表面套有保护套9，保护套9的安装使工作人员手掌部位不会直接与扶手8的表面接触，防止手滑和长时间接触磨损受伤，内杆7的另一端贴有紧固螺栓10，且紧固螺栓10转动安装在套杆6的内部另一端，紧固螺栓10的安装使插入在套杆6内内杆7可以被挤压固定，起到了限位内杆7在套杆6内的位置效果，套杆6的内部一端插入有插杆11，插杆11的中间套有弹簧18，弹簧18的安装使插杆11在无人工施力情况下会一直插入在插孔12的内部，插杆11的一端插入在插孔12的内部，且插孔12开设在轴座3的侧边，通过插孔12和插杆11的配合，使套杆6的转动角度可以进行固定，达到了间接限位固定扶手8的角度效果。
22.实施例二
23.如图1至图4所示，本实用新型提出的新型割草机，相较于实施例一，本实施例还包括：机架1和底罩13，机架1的底表面中间固定有底罩13，底罩13的中间设有刀片17，刀片17固定在汽油机2的输出端，且汽油机2固定在机架1的顶表面中间，底罩13的安装使刀片17可
以转动安装在内，对割除的草进行挡住防乱飞并保护工作人员免被高速转动的刀片17割伤，通过汽油机2和刀片17的配合，使草地上的草可以被割除，达到了转动割草的效果，底罩13的一端开设有进料口15，底罩13的一侧开设有出料口16，进料口15的开设使草地上的草可以通过此处进入到底罩13的内部，而出料口16的开设使刀片17旋转割除的草可以从此内部排出，机架1的底表面一端设有万向轮14，机架1的底表面另一端设有固定轮5，通过万向轮14和固定轮5的配合，使本实用新型方便被推着移动，达到了推着移动本实用新型进行除草的效果。
24.工作原理：本实用新型在使用前工作人员需先对本实用新型加满汽油，加满后工作人员手指捏住紧固螺栓10进行转动，这样在套杆6内被挤压固定的内杆7就会被松开，工作人员手握扶手8拉动或者推动，以此调节需要使用的长度，调节完成后工作人员手指捏住紧固螺栓10再次转动，这样扶手8的位置就会被固定，长度调节完成后工作人员调节角度，工作人员一只手捏住插杆11另一只手握住套杆6，施力拉动插杆11这样插杆11就会从插孔12内脱出，解除对套杆6的限位固定，此时工作人员手握套杆6施力使其以一端固定的轴杆4在轴座3内进行转动，扶手8角度调节完成后工作人员松开拉动的插杆11，这样插杆11受到弹簧18的弹性自动插回插孔12的内部，对已调节角度的扶手8进行固定，工作人员推动本实用新型至待割草的位置，推到目的地后工作人员拉动汽油机2的皮带，使其运行，汽油机2转动输出端固定的刀片17，工作人员手握扶手8推动本实用新型移动，这样草地上的草就会通过进料口15进入到底罩13的内部，被底罩13内转动的刀片17进行割除，割除后的草会随着刀片17的旋转从出料口16排出。
25.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
