一种畜牧兽医治疗用幼崽保温箱的制作方法

1.本实用新型涉及畜牧治疗技术领域，具体为一种畜牧兽医治疗用幼崽保温箱。


背景技术：

2.在畜牧养殖过程中，畜牧幼崽是可持续发展的重要项目之一，畜牧幼崽在养殖过程中，常常需要通过兽医对其健康进行检查，以保证幼崽可以正常成长。
3.畜牧幼崽在治疗过程中，常常需要用到保温箱，保温箱具有调温设置，可以较好的满足幼崽对环境的要求，现有的畜牧兽医治疗用幼崽保温箱结构较为简单，大部分只是起到保温效果，且在保温过程中，热量流失较快，这就导致保温箱的保温效率大大降低，同时幼崽在保温箱中放置，需要定期进行喂食和清理，现有的方法都是在保温箱中放置喂食槽，而幼崽在进食过程中，很容易打翻进食槽，另外，幼崽在保温箱中排泄时，清理也较为不便，同时异味还会飘散出来，影响到周围环境，因此为解决上述问题，提出一种畜牧兽医治疗用幼崽保温箱。


技术实现要素：

4.本实用新型的目的在于提供一种畜牧兽医治疗用幼崽保温箱，以解决上述背景技术中提出的现有的畜牧兽医治疗用幼崽保温箱保温效率较低，同时喂食和清理都较为不便的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种畜牧兽医治疗用幼崽保温箱，包括保温箱体，所述保温箱体的下端设置为开口结构，且开口处通过支撑架安装有网格板和收集仓，所述保温箱体的内壁上固定安装有进食槽，且对应进食槽的保温箱体处的外部固定安装有投食槽，所述保温箱体的上侧中间部位开设有气流口，且气流口中卡合有净化组件，所述保温箱体的侧面铰接连接有箱门。
6.优选的，所述保温箱体的前表面设置有透明观察窗，所述保温箱体的内部内壁上固定胶合有保温棉。
7.优选的，所述支撑架设置为l形结构，所述支撑架共设置有两组，两组支撑架分别固定连接在保温箱体的下端内部的前后两侧，两组所述支撑架的上端活动插设有网格板，两组所述支撑架之间活动插设有收集仓。
8.优选的，所述投食槽的内部下端设置为斜面结构，且斜面较低处与进食槽固定连通。
9.优选的，所述净化组件包括封堵板、排气孔、卡扣、净化板和橡胶卡球，所述封堵板上均匀开设有排气孔，所述封堵板下表面的通过卡扣活动卡合有净化板。
10.优选的，所述卡扣的外侧固定胶合有橡胶卡球，所述气流口的内壁上开设有与橡胶卡球相配合的卡槽。
11.与现有技术相比，本实用新型的有益效果是：
12.(1)本实用新型通过在保温箱体的内壁上设置有保温棉，以减少热量的流失，从而
提高本装置的保温效果，同时在保温箱体的前表面开设有透明观察窗，以便于兽医观察到保温箱体中幼崽的身体情况。
13.(2)本实用新型通过在保温箱体的下侧设置有网格板和收集仓，以便于将幼崽的排泄物进行收集，同时设计的滑动结构，便于将网格板和收集仓取出，对其进行清理。
14.(3)本实用新型通过在保温箱体的内壁上设置有进食槽，且进食槽与保温箱体外表面的投食槽相连通，将饲料通过投食槽投放并流动至进食槽中，供幼崽进行进食，固定安装的进食槽，不会被幼崽打翻，同时外置的投食槽，便于补充饲料，大大方便了对幼崽的喂食。
15.(4)本实用新型通过在保温箱体的上侧开设有气流口，保证了空气的流动，确保供氧充足，同时在气流口中卡合有净化组件，利用净化组件上的净化板，对流出的的空气进行净化，以减少保温箱体内异味空气对外部环境的影响。
附图说明：
16.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

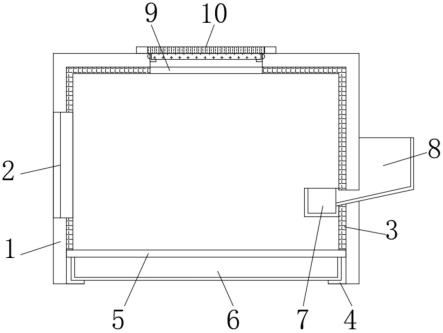

17.图1为本实用新型的结构侧视剖面示意图；
18.图2为本实用新型的净化组件结构侧视示意图；
19.图3为本实用新型的结构侧视示意图；
20.图4为本实用新型的结构正视示意图。
21.图中：1、保温箱体；2、透明观察窗；3、保温棉；4、支撑架；5、网格板；6、收集仓；7、进食槽；8、投食槽；9、气流口；10、净化组件；101、封堵板；102、排气孔；103、卡扣；104、净化板；105、橡胶卡球；11、箱门。
具体实施方式：
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-4，本实用新型提供的一种实施例：一种畜牧兽医治疗用幼崽保温箱，包括保温箱体1，保温箱体1的下端设置为开口结构，且开口处通过支撑架4安装有网格板5和收集仓6，保温箱体1的内壁上固定安装有进食槽7，且对应进食槽7的保温箱体1处的外部固定安装有投食槽8，保温箱体1的上侧中间部位开设有气流口9，且气流口9中卡合有净化组件10，保温箱体1的侧面铰接连接有箱门11，开启箱门11，将幼崽放入至保温箱体1中，再合上箱门11即可。
24.进一步的保温箱体1的前表面设置有透明观察窗2，保温箱体1的内部内壁上固定胶合有保温棉3，透明观察窗2，便于兽医随时观察到保温箱体1中幼崽的身体情况，在保温箱体1的内壁上贴合保温棉3，利用保温棉3的保温效果，减少保温箱体1内部的热量流失，从
而提高保温效率；
25.进一步的，支撑架4设置为l形结构，支撑架4共设置有两组，两组支撑架4分别固定连接在保温箱体1的下端内部的前后两侧，两组支撑架4的上端活动插设有网格板5，两组支撑架4之间活动插设有收集仓6，收集仓6可以将保温箱体1中幼崽的排泄物进行集中收集，同时通过滑动，可将网格板5和收集仓6从保温箱体1的下端取出，以便于对其进行清理，从而减少细菌的滋生，保证保温箱体1内部环境的整洁；
26.进一步的，投食槽8的内部下端设置为斜面结构，且斜面较低处与进食槽7固定连通，将饲料投放至投食槽8中，随后投食槽8中的饲料通过斜面导流至进食槽7中，保温箱体1中的幼崽通过进食槽7中的饲料进行进食即可，固定安装的进食槽7，可有效的避免出现打翻的情况，同时外置的投食槽8，便于随时对进食槽7进行饲料补充；
27.进一步的，净化组件10包括封堵板101、排气孔102、卡扣103、净化板104和橡胶卡球105，封堵板101上均匀开设有排气孔102，封堵板101下表面的通过卡扣103活动卡合有净化板104，卡扣103的外侧固定胶合有橡胶卡球105，气流口9的内壁上开设有与橡胶卡球105相配合的卡槽，净化组件10通过橡胶卡球105卡合在气流口9中，保温箱体1中的空气透过气流口9，进入到净化板104中，并通过净化板104进行净化，将异味进行去除，去除异味后的空气通过排气孔102进行流动，从而减少对外部环境的影响，通过卡扣103卡合的净化板104，配合橡胶卡球105卡合的净化组件10，都便于将其进行拆卸，定期将净化板104进行更换，以保证其净化效果，气流口9和排气孔102的开设，使得保温箱体1的内部与外接环境保持连通状态，从而保证了氧气的供给。
28.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
