一种水平式切割刀的制作方法

1.本实用新型涉及收割技术领域，具体为一种水平式切割刀。


背景技术：

2.蔬菜收获机械是收割、采摘或挖掘蔬菜的食用部分，并进行装运、清理、分级和包装等作业的机械，近年来，农村劳动力成本上升、人员短缺和老龄化、机械化程度低等因素严重制约了蔬菜生产的持续发展，实现蔬菜生产机械化是一项迫在眉睫的任务，传统的蔬菜收割机刀片收割蔬菜时切割的蔬菜茬口倾斜，收割蔬菜的质量差还会影响下一茬蔬菜的生长，影响收割效果，为此，我们提供了一种水平式切割刀。


技术实现要素：

3.针对现有技术的不足，本实用新型提供了一种水平式切割刀，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种水平式切割刀，包括分禾器与步进电机，所述步进电机的一侧设置有割刀升降装置，所述步进电机的下方设置有安装盘，所述安装盘的外表面设置有切割刀刀片，所述安装盘的内侧面设置有固定螺母。
5.作为本实用新型的一种优选技术方案，所述安装盘的一侧设置有夹持输送带伸缩轮，所述夹持输送带伸缩轮的一侧设置有夹持输送带导向轮，所述夹持输送带导向轮远离夹持输送带伸缩轮的一侧设置有分禾器。
6.作为本实用新型的一种优选技术方案，所述切割刀刀片的数量为一组，所述分禾器的数量为三组。
7.作为本实用新型的一种优选技术方案，所述安装盘、切割刀刀片与固定螺母的材质均为奥氏体不锈钢。
8.与现有技术相比，本实用新型提供了一种水平式切割刀，具备以下有益效果：
9.1、该一种水平式切割刀，通过设置切割刀刀片，可贴地面进行切割，相比传统刀片能有效避免收割的蔬菜茬口倾斜，既保证了收割蔬菜的质量又不会影响下一茬蔬菜的生长，收割效果好。
附图说明

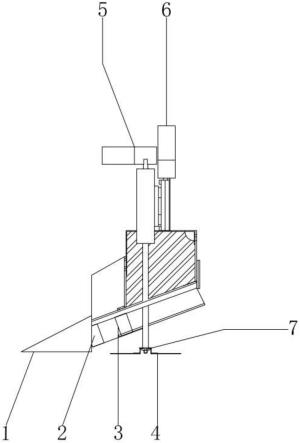

10.图1为本实用新型结构示意图；
11.图2为本实用新型水平式切割刀俯视结构示意图；
12.图3为本实用新型水平式切割刀侧视结构示意图；
13.图4为本实用新型蔬菜收割机整体结构示意图。
14.图中：1、分禾器；2、夹持输送带导向轮；3、夹持输送带伸缩轮；4、水平式切割刀；5、步进电机；6、割刀升降装置；7、安装盘；8、固定螺母。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.实施例
17.请参阅图1-3，本实用新型提供以下技术方案：一种水平式切割刀，包括分禾器1与步进电机5，步进电机5的一侧设置有割刀升降装置6，步进电机 5的下方设置有安装盘7，安装盘7的外表面设置有切割刀刀片4，安装盘7 的内侧面设置有固定螺母8。
18.具体的，安装盘7的一侧设置有夹持输送带伸缩轮3，夹持输送带伸缩轮 3的一侧设置有夹持输送带导向轮2，夹持输送带导向轮2远离夹持输送带伸缩轮3的一侧设置有分禾器1。
19.具体的，切割刀刀片4的数量为一组，分禾器1的数量为三组。
20.具体的，安装盘7、切割刀刀片4与固定螺母8的材质均为奥氏体不锈钢。
21.本实施方案中，传统的切割刀片没有凹状的安装盘7，固定刀片的螺母8 是凸出刀片的，所以它不能贴近地面，切割刀刀片4的螺母8在安装盘内，水平切割时不会触碰到地面，步进电机5为切割刀刀片4的转动提供动力，割刀升降装置6调整割刀的高度，安装盘7为切割刀刀片4提供安装位置，固定螺母8减少安装盘7转动时受的摩擦，分禾器1把蔬菜垂落的枝叶扶起，由奥氏体不锈钢制成的固定螺母8坚固耐用，有较长的使用寿命，切割刀刀片4可贴地面进行切割，相比传统刀片能有效避免收割的蔬菜茬口倾斜，既保证了收割蔬菜的质量又不会影响下一茬蔬菜的生长，收割效果好。
22.本实用新型的工作原理及使用流程：步进电机5通过rv减速机和传动轴相连，传动轴下端有螺纹用固定螺母8锁住切割刀的安装盘7，两叶切割刀刀片4用螺丝对称安装在安装盘7的圆周上，将切割刀刀片4安装在蔬菜收割机上，移动蔬菜收割机到指定位置，割菜前调整收割机上割台与切割刀刀片4 的位置，将切割刀刀片4调整到合适高度，夹持输送带夹住蔬菜，之后切割刀刀片4对蔬菜进行切割，切割刀刀片4可贴地面进行切割，相比传统刀片能有效避免收割的蔬菜茬口倾斜，既保证了收割蔬菜的质量又不会影响下一茬蔬菜的生长，收割效果好，夹持输送带把切割刀刀片4割下的蔬菜输送到车辆后面的蔬菜聚拢装置，经聚拢后落入收纳箱，如此循环，切割结束后将蔬菜收割机驶离现场，相同工作原理，该水平式收割刀片还可用于草坪收割，适用范围广。
23.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种水平式切割刀，包括分禾器(1)与步进电机(5)，其特征在于：所述步进电机(5)的一侧设置有割刀升降装置(6)，所述步进电机(5)的下方设置有安装盘(7)，所述安装盘(7)的外表面设置有切割刀刀片(4)，所述安装盘(7)的内侧面设置有固定螺母(8)。2.根据权利要求1所述的一种水平式切割刀，其特征在于：所述安装盘(7)的一侧设置有夹持输送带伸缩轮(3)，所述夹持输送带伸缩轮(3)的一侧设置有夹持输送带导向轮(2)，所述夹持输送带导向轮(2)远离夹持输送带伸缩轮(3)的一侧设置有分禾器(1)。3.根据权利要求1所述的一种水平式切割刀，其特征在于：所述切割刀刀片(4)的数量为一组，所述分禾器(1)的数量为三组。4.根据权利要求1所述的一种水平式切割刀，其特征在于：所述安装盘(7)、切割刀刀片(4)与固定螺母(8)的材质均为奥氏体不锈钢。

技术总结
本实用新型属于收割技术领域，尤其为一种水平式切割刀，包括步进电机，步进电机的一侧设置有割刀升降装置，步进电机的下方设置有安装盘，安装盘的外表面设置有切割刀刀片，安装盘的内侧面设置有固定螺母，安装盘的一侧设置有夹持输送带伸缩轮，夹持输送带伸缩轮的一侧设置有夹持输送带导向轮，夹持输送带导向轮远离夹持输送带伸缩轮的一侧设置有分禾器，切割刀刀片的数量为一组，分禾器的数量为三组。本实用新型通过设置切割刀刀片，可贴地面进行切割，相比传统刀片能有效避免收割的蔬菜茬口倾斜，既保证了收割蔬菜的质量又不会影响下一茬蔬菜的生长，收割效果好。收割效果好。收割效果好。


技术研发人员：刘有强
受保护的技术使用者：聊城厚德造纸技术有限公司
技术研发日：2022.01.20
技术公布日：2022/6/30
