一种畜牧养殖用可调式养殖槽的制作方法

1.本实用新型涉及畜牧养殖技术领域，具体为一种畜牧养殖用可调式养殖槽。


背景技术：

2.畜牧养殖过程中需要通过养殖槽进行饲料投喂，但是现有的养殖槽不具备调节倾斜角度的效果，当槽内饲料含量较少时，不便于宽嘴动物进行进食，严重影响了养殖槽的适用范围。


技术实现要素：

3.为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种畜牧养殖用可调式养殖槽，具备可调节倾斜角度的优点，解决了现有的养殖槽不具备调节倾斜角度的效果，当槽内饲料含量较少时，不便于宽嘴动物进行进食，严重影响了养殖槽适用范围的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种畜牧养殖用可调式养殖槽，包括底座；
5.所述底座的顶部固定连接有连接板，所述连接板的正面与背面均通过销轴活动连接有第一曲柄，所述连接板的右侧通过销轴活动连接有料槽，所述料槽的正面与背面均通过销轴活动连接有第二曲柄，所述第二曲柄远离料槽的一侧与第一曲柄的顶端活动连接，所述连接板的外侧活动连接有气缸，所述气缸的输出端套设在第二曲柄的表面并与第二曲柄活动连接。
6.作为本实用新型优选的，所述连接板的顶部固定连接有角板，所述角板的表面开设有承重槽。
7.作为本实用新型优选的，所述第一曲柄和第二曲柄的表面均开设有开口，所述开口的内部固定连接有减震材料。
8.作为本实用新型优选的，所述底座的顶部固定连接有位于连接板右侧的减震垫，所述减震垫的顶部与料槽的底部接触。
9.作为本实用新型优选的，所述连接板的顶部固定连接有挡板，所述气缸、第一曲柄和第二曲柄均位于挡板的底部。
10.作为本实用新型优选的，所述底座的内部固定连接有终端处理器，所述终端处理器的输入端电连接有数据收发模块，所述终端处理器的输出端与气缸的输入端电性连接。
11.与现有技术相比，本实用新型的有益效果如下：
12.1、本实用新型通过气缸推动第一曲柄以连接板表面的销轴为轴心旋转，同时第二曲柄能够拉动料槽以连接板为轴心倾斜摆动，当料槽达到合适的倾斜角度时，关闭气缸，从而达到对料槽的倾斜度进行调节的效果，解决了现有的养殖槽不具备调节倾斜角度的效果，当槽内饲料含量较少时，不便于宽嘴动物进行进食，严重影响了养殖槽适用范围的问题。
13.2、本实用新型通过设置角板和承重槽，能够对连接板进行支撑，可以提高连接板的整体强度。
14.3、本实用新型通过设置开口和减震材料，能够降低第一曲柄和第二曲柄的重量，可以对震动进行削弱。
15.4、本实用新型通过设置减震垫，能够削弱料槽复位时产生的冲击力，避免料槽与底座发生干性碰撞。
16.5、本实用新型通过设置挡板，能够提高料槽安全性，减少外部环境对气缸等结构的接触面积。
17.6、本实用新型通过设置终端处理器和数据收发模块，能够便于养殖者远程控制气缸，降低料槽操作难度。
附图说明
18.图1为本实用新型结构示意图；

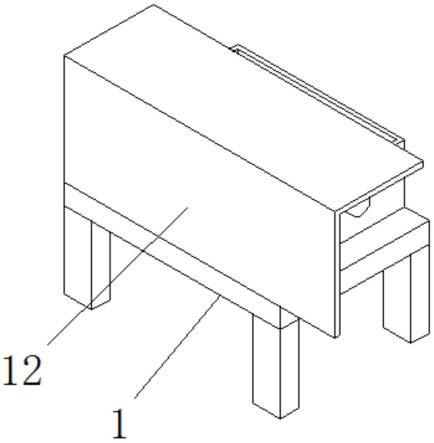

19.图2为本实用新型主视结构立体示意图；
20.图3为本实用新型局部结构立体示意图；
21.图4为本实用新型图1中a处放大结构示意图。
22.图中：1、底座；2、连接板；3、第一曲柄；4、料槽；5、第二曲柄；6、气缸；7、角板；8、承重槽；9、开口；10、减震材料；11、减震垫；12、挡板；13、终端处理器；14、数据收发模块。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.如图1至图4所示，本实用新型提供的一种畜牧养殖用可调式养殖槽，包括底座1；
25.底座1的顶部固定连接有连接板2，连接板2的正面与背面均通过销轴活动连接有第一曲柄3，连接板2的右侧通过销轴活动连接有料槽4，料槽4的正面与背面均通过销轴活动连接有第二曲柄5，第二曲柄5远离料槽4的一侧与第一曲柄3的顶端活动连接，连接板2的外侧活动连接有气缸6，气缸6的输出端套设在第二曲柄5的表面并与第二曲柄5活动连接。
26.参考图2，连接板2的顶部固定连接有角板7，角板7的表面开设有承重槽8。
27.作为本实用新型的一种技术优化方案，通过设置角板7和承重槽8，能够对连接板2进行支撑，可以提高连接板2的整体强度。
28.参考图4，第一曲柄3和第二曲柄5的表面均开设有开口9，开口9的内部固定连接有减震材料10。
29.作为本实用新型的一种技术优化方案，通过设置开口9和减震材料10，能够降低第一曲柄3和第二曲柄5的重量，可以对震动进行削弱。
30.参考图2，底座1的顶部固定连接有位于连接板2右侧的减震垫11，减震垫11的顶部与料槽4的底部接触。
31.作为本实用新型的一种技术优化方案，通过设置减震垫11，能够削弱料槽4复位时
产生的冲击力，避免料槽4与底座1发生干性碰撞。
32.参考图2，连接板2的顶部固定连接有挡板12，气缸6、第一曲柄3和第二曲柄5均位于挡板12的底部。
33.作为本实用新型的一种技术优化方案，通过设置挡板12，能够提高料槽4安全性，减少外部环境对气缸6等结构的接触面积。
34.参考图2，底座1的内部固定连接有终端处理器13，终端处理器13的输入端电连接有数据收发模块14，终端处理器13的输出端与气缸6的输入端电性连接。
35.作为本实用新型的一种技术优化方案，通过设置终端处理器13和数据收发模块14，能够便于养殖者远程控制气缸6，降低料槽4操作难度。
36.本实用新型的工作原理及使用流程：使用时，通过料槽4对畜牧进行投喂，当需要对料槽4进行倾斜时，打开气缸6，气缸6推动第一曲柄3以连接板2表面的销轴为轴心旋转，同时第二曲柄5能够拉动料槽4以连接板2为轴心倾斜摆动，当料槽4达到合适的倾斜角度时，关闭气缸6，从而达到对料槽4的倾斜度进行调节的效果。
37.综上所述：该畜牧养殖用可调式养殖槽，通过气缸6推动第一曲柄3以连接板2表面的销轴为轴心旋转，同时第二曲柄5能够拉动料槽4以连接板2为轴心倾斜摆动，当料槽4达到合适的倾斜角度时，关闭气缸6，从而达到对料槽4的倾斜度进行调节的效果，解决了现有的养殖槽不具备调节倾斜角度的效果，当槽内饲料含量较少时，不便于宽嘴动物进行进食，严重影响了养殖槽适用范围的问题。
38.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
39.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
