一种农业生产中遮阳网的固定装置的制作方法

1.本实用新型涉及农业生产技术领域，具体为一种农业生产中遮阳网的固定装置。


背景技术：

2.遮阳网又称遮光网，是近10余年来推广的一种最新型的农、渔、牧业、防风和盖土等专用的保护覆盖材料，夏季覆盖后起到一种挡光、挡雨、保湿和降温的作用，冬春季覆盖后还有一定的保温增湿作用。
3.目前所使用的遮阳网的固定装置不具备对所需遮阳网的多少来调节遮阳网的长度，从而不方便对遮阳网进行固定，同时在作物不需要时不方便对遮阳网进行回收，故而提出一种农业生产中遮阳网的固定装置来解决上述所提出的问题。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种农业生产中遮阳网的固定装置，具备对遮阳网进行收纳等优点，解决了目前所使用的遮阳网的固定装置不具备对所需遮阳网的多少来调节遮阳网的长度，从而不方便对遮阳网进行固定，同时在作物不需要时可不方便对遮阳网进行回收的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种农业生产中遮阳网的固定装置，包括一号支撑板，所述一号支撑板的左侧固定连接有支撑架，所述支撑架的顶部活动连接有遮阳网，所述一号支撑板的顶部设置有调节机构，所述支撑架的右侧设置有调节组件，所述支撑架的右侧设置有收卷组件；
6.所述调节机构包括有一号支撑板顶部固定安装且数量为两个的限位板，两个所述限位板相对的一侧活动连接有螺纹杆，所述螺纹杆的外侧活动连接有数量为两个的螺纹块，两个所述螺纹块的顶部均固定连接有连接杆，两个所述连接杆的顶部均固定连接有一号滑块。
7.进一步，所述调节组件包括有与支撑架右侧固定连接的二号支撑板，所述二号支撑板的底部固定安装有滑轨，所述二号支撑板的顶部固定连接有数量为两个的固定块，两个所述固定块相对的一侧固定连接有滑杆，所述滑杆的外侧活动连接有数量为两个的二号滑块，两个所述二号滑块的顶部均固定连接有活动杆，两个所述活动杆相对的一侧均固定连接有夹具。
8.进一步，所述收卷组件包括有与支撑架右侧固定连接且数量为两个的连接板，两个所述连接板相对的一侧活动连接有转轴，所述转轴的外侧固定连接有收卷辊，所述转轴的正面固定连接有电机。
9.进一步，两个所述螺纹块的内部均开设有螺纹通孔，左侧所述螺纹块与右侧螺纹块内部螺纹相反。
10.进一步，所述螺纹杆的右侧固定连接有转杆，所述转杆的右侧固定连接有转把。
11.进一步，所述一号滑块的顶部与二号滑块的底部固定连接，所述一号滑块的外侧
与滑轨的内部滑动连接。
12.进一步，所述二号支撑板的内部开设有通孔，所述遮阳网的一端与收卷辊外侧固定连接。
13.与现有技术相比，本技术的技术方案具备以下有益效果：
14.1、该农业生产中遮阳网的固定装置，通过设置调节机构和调节组件，使固定装置具备夹紧的功能，达到对遮阳网进行夹紧的效果，从而增加了遮阳棚的稳定性，提高了铺设遮阳网的效率，方便了使用者的使用，提高了固定装置的实用性。
15.2、该农业生产中遮阳网的固定装置，通过设置收卷组件，使固定装置具备收卷的功能，达到对遮阳网进行收卷的效果，从而可以根据遮阳棚的大小来调节所需遮阳网的宽度，同时在作物不需要时可方便对遮阳网进行回收，增加了固定装置的实用性。
附图说明

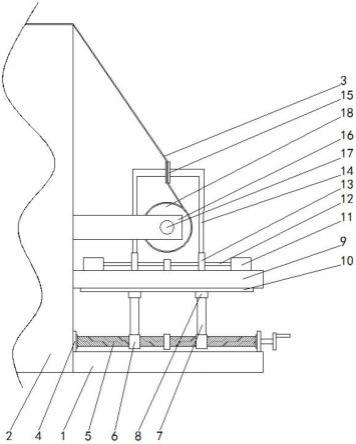

16.图1为本实用新型结构示意图；
17.图2为本实用新型连接板与电机连接结构示意图。
18.图中：1一号支撑板、2支撑架、3遮阳网、4限位板、5螺纹杆、6螺纹块、7连接杆、8一号滑块、9二号支撑板、10滑轨、11固定块、12滑杆、13二号滑块、14活动杆、15夹具、16连接板、17转轴、18收卷辊、19电机。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-2，本实施例中的一种农业生产中遮阳网的固定装置，包括一号支撑板1，一号支撑板1的左侧固定连接有支撑架2，支撑架2的顶部活动连接有遮阳网3，一号支撑板1的顶部设置有调节机构，支撑架2的右侧设置有调节组件，支撑架2的右侧设置有收卷组件。
21.调节机构包括有一号支撑板1顶部固定安装且数量为两个的限位板4，两个限位板4相对的一侧活动连接有螺纹杆5，螺纹杆5的右侧固定连接有转杆，转杆的右侧固定连接有转把，螺纹杆5的外侧活动连接有数量为两个的螺纹块6，两个螺纹块6的内部均开设有螺纹通孔，左侧螺纹块6与右侧螺纹块6内部螺纹相反，两个螺纹块6的顶部均固定连接有连接杆7，两个连接杆7的顶部均固定连接有一号滑块8。
22.本实施例中，调节组件包括有与支撑架2右侧固定连接的二号支撑板9，二号支撑板9的内部开设有通孔，二号支撑板9的底部固定安装有滑轨10，一号滑块8的外侧与滑轨10的内部滑动连接，二号支撑板9的顶部固定连接有数量为两个的固定块11，两个固定块11相对的一侧固定连接有滑杆12，滑杆12的外侧活动连接有数量为两个的二号滑块13，一号滑块8的顶部与二号滑块13的底部固定连接，两个二号滑块13的顶部均固定连接有活动杆14，两个活动杆14相对的一侧均固定连接有夹具15。
23.本实施例中，收卷组件包括有与支撑架2右侧固定连接且数量为两个的连接板16，
两个连接板16相对的一侧活动连接有转轴17，转轴17的外侧固定连接有收卷辊18，遮阳网3的一端与收卷辊18外侧固定连接，转轴17的正面固定连接有电机19。
24.文中出现的电器元件均与控制器及电源电连接，本实用新型的控制方式是通过控制器来控制的，控制器的控制电路通过本领域的技术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。
25.上述实施例的工作原理为：
26.该农业生产中遮阳网的固定装置，通过设置调节机构和调节组件，转动把手，转杆带动螺纹杆5转动，通过设置连接杆7、一号滑块8和滑轨10，对螺纹块6进行限位，使其仅能左右运动，当两个螺纹块6相对运动时，两个一号滑块8在滑轨10上相对运动，使两个二号滑块13在滑杆12上相对运动，从而使两个夹具15相对运动达到对遮阳网3进行夹紧的效果，从而增加了遮阳棚的稳定性，提高了铺设遮阳网的效率，方便了使用者的使用，又通过设置收卷组件，启动电机19，电机19的输出轴带动转轴17转动，转轴17带动收卷辊18转动，达到对遮阳网3进行收卷的效果，从而可以根据遮阳棚的大小来调节所需遮阳网3的宽度，同时在作物不需要时可方便对遮阳网3进行回收，增加了固定装置的实用性。
27.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
28.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
