一种溪黄草种植用节水灌溉设备

1.本实用新型涉及灌溉设备技术领域，具体来说，涉及一种溪黄草种植用节水灌溉设备。


背景技术：

2.溪黄草为多年生草本；根茎肥大，粗壮，有时呈疙瘩状，向下密生纤细的须根。茎直立，高达1.5(2)米，钝四棱形，具四浅槽，有细条纹，带紫色，基部木质，近无毛，向上密被倒向微柔毛；上部多分枝。溪黄草是民间草药，俗称土黄连等，具有清热利湿、退黄祛湿、凉血散瘀的功效，用于治疗急性黄疸型肝炎、急性胆囊炎、痢疾、肠炎、跌打瘀痛等病症。
3.其中，专利号为cn214430824u公开了一种中药种植用节水灌溉设备，包括底板，底板顶部的左端固定连接有固定座，固定座内表面的上端固定连接有固定块，固定块的中端螺纹连接有螺纹杆，螺纹杆的顶部通过轴承活动连接有固定板，固定板顶部的左端固定连接有立柱，立柱的上端通过轴承活动连接有固定杆，上述灌溉设备通过水泵、水箱、灌溉喷管、操作箱、旋转电机、u型连接杆、活动套、固定杆、通孔、立柱、螺纹杆、固定座、固定块以及固定板之间相互配合的作用下，提高了灌溉设备灌溉的范围，但是，由于其通过灌溉喷管循环往复的对两侧中药进行灌溉，从而会使得在灌溉过程中不能有效均匀的对中药进行灌溉，会造成中药之间灌溉的不均匀，从而会对中药的生长带来影响，而且，由于灌溉喷管朝着中药喷洒，若是控制不好水的流速，水压过大的话会对中药造成损害。
4.针对相关技术中的问题，目前尚未提出有效的解决方案。


技术实现要素：

5.针对相关技术中的问题，本实用新型提出一种溪黄草种植用节水灌溉设备，以克服现有相关技术所存在的上述技术问题。
6.为此，本实用新型采用的具体技术方案如下：
7.一种溪黄草种植用节水灌溉设备，包括固定板，该固定板的底端设置有若干行走轮，固定板一端的顶端设置有升降机构，升降机构的顶端设置有调节机构，固定板的顶端中部设置有储水箱，固定板另一端的顶端设置有储物箱，储物箱的一侧且位于固定板的顶端设置有推杆；储水箱的内部底端设置有抽水泵，抽水泵的顶端设置有抽水管，储水箱的顶端一侧设置有进水口；储物箱的一侧壁顶部设置有控制面板，且升降机构、调节机构及抽水泵依次与控制面板电连接。
8.进一步的，为了实现对调节装置的高度调节，从而实现了对不同高度的溪黄草进行灌溉，升降机构包括设置在固定板顶端的底座，底座的顶端设置有支柱，支柱的内部设置有支撑腿，支柱的一侧壁开设有凹槽；支柱的一侧壁且位于凹槽的外侧设置有安装架，安装架的一侧壁设置有电机一，电机一的输出轴贯穿安装架的侧壁并设置有转盘。
9.进一步的，为了能够使得支撑腿在电机的转动下能在支柱中进行上下往复的运动，安装架的一侧壁设置为倾斜面，且倾斜面与支柱之间的距离朝底座的方向逐渐增大；转
盘一侧壁设置有涡状螺旋板，且转盘的另一侧壁与电机一的输出轴固定连接；支撑腿的一侧壁开设有开设有锯形齿槽，且锯形齿槽与涡状螺旋板的侧壁相配合。
10.进一步的，为了实现对溪黄草不同种植面积的灌溉，通过调节喷水管之间的角度，从而能够对喷水管横向的喷水距离进行调节，从而使得灌溉设备灌溉过程中不会造成水资源的浪费，节省了成本，调节机构包括设置在支撑腿顶端的安装板，安装板一端的顶端设置有支撑架，支撑架的内部底端设置有电机二，电机二的输出轴设置有蜗杆；支撑架顶端贯穿设置有三通管，且三通管的一端与抽水管连接，三通管远离抽水管的端部均设置有电磁阀。
11.进一步的，为了使得喷水管在电机二的转动下能够实现角度调节，调节机构还包括设置在安装板顶端中部的两个固定轴，固定轴的顶部套设有与蜗杆相啮合的蜗轮，蜗轮的顶端设置有连接板，连接板的顶端设置有喷水管；喷水管一端的顶端设置有进水管，且进水管与三通管远离抽水管的端部通过软管连接，喷水管的一侧壁设置有若干喷头。
12.本实用新型的有益效果为：
13.1、本实用新型结构合理可靠，操作简单便捷，能够自动化的对不同高度、不同种植面积的溪黄草进行灌溉，从而提高了灌溉设备的适应性，使得灌溉设备能够适应于多种场景。
14.2、通过设置升降机构，从而实现了调节装置的高度调节，通过电机一的转动来带动支撑腿在支柱内部进行上下往复运动，从而使得调节装置在高度调节过程中更加稳定，从而实现了对不同高度的溪黄草进行灌溉，从而给使用者带来方便。
15.3、通过设置调节机构，从而实现了对溪黄草不同种植面积的灌溉，通过调节喷水管之间的角度，从而能够对喷水管横向的喷水距离进行调节，从而使得灌溉设备灌溉过程中不会造成水资源的浪费，节省了成本，同时，通过设置两个喷水管，从而使得灌溉设备对溪黄草的灌溉更加均匀，从而保证了溪黄草的生长。
16.4、通过设置电磁阀以及喷头，从而能够实现对喷水管喷水的速率调节，从而能够有效地控制喷水的水压，从而能够避免由于水压过大而对溪黄草造成损害。
附图说明
17.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

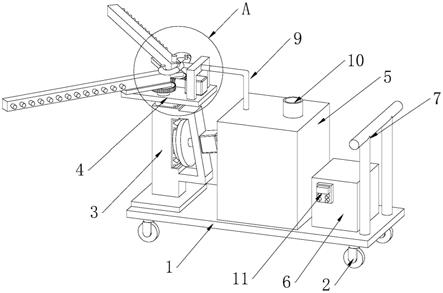

18.图1是根据本实用新型实施例的一种溪黄草种植用节水灌溉设备的结构示意图；
19.图2是根据本实用新型实施例的一种溪黄草种植用节水灌溉设备中储水箱的剖视图；
20.图3是根据本实用新型实施例的一种溪黄草种植用节水灌溉设备中升降机构的结构示意图；
21.图4是根据本实用新型实施例的一种溪黄草种植用节水灌溉设备中升降机构的侧视图；
22.图5是根据本实用新型实施例的一种溪黄草种植用节水灌溉设备中转盘的结构示意图；
23.图6是图1中a处的局部放大图。
24.图中：
25.1、固定板；2、行走轮；3、升降机构；301、底座；302、支柱；303、支撑腿；3031、锯形齿槽；304、凹槽；305、安装架；306、电机一；307、转盘；3071、涡状螺旋板；4、调节机构；401、安装板；402、支撑架；403、电机二；404、蜗杆；405、三通管；406、电磁阀；407、固定轴；408、蜗轮；409、连接板；410、喷水管；411、进水管；412、软管；413、喷头；5、储水箱；6、储物箱；7、推杆；8、抽水泵；9、抽水管；10、进水口；11、控制面板。
具体实施方式
26.为进一步说明各实施例，本实用新型提供有附图，这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理，配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点，图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。
27.根据本实用新型的实施例，提供了一种溪黄草种植用节水灌溉设备。
28.现结合附图和具体实施方式对本实用新型进一步说明，如图1-4及图6所示，根据本实用新型实施例的一种溪黄草种植用节水灌溉设备，包括固定板1，该固定板1的底端设置有若干行走轮2(此外，为保证灌溉设备的便捷移动，上述行走轮可采用万向轮)，固定板1一端的顶端设置有升降机构3，升降机构3的顶端设置有调节机构4，固定板1的顶端中部设置有储水箱5，固定板1另一端的顶端设置有储物箱6，储物箱6的一侧且位于固定板1的顶端设置有推杆7；储水箱5的内部底端设置有抽水泵8，抽水泵8的顶端设置有抽水管9，储水箱5的顶端一侧设置有进水口10；储物箱6的一侧壁顶部设置有控制面板11，且升降机构3、调节机构4及抽水泵8依次与控制面板11(此外，在具体应用时，上述控制面板11内干预plc控制器，且plc控制器与电机一306、电机二403、抽水泵8及电磁阀406可采用无线局域网、蓝牙、有线网络等通讯连接；为了节约成本及保证通信稳定性，优选采用有线网络连接)电连接。
29.借助于上述技术方案，本实用新型结构合理可靠，操作简单便捷，能够自动化的对不同高度、不同种植面积的溪黄草进行灌溉，从而提高了灌溉设备的适应性，使得灌溉设备能够适应于多种场景。
30.如图1-3及图4所示，在一个实施例中，对于升降机构3来说，升降机构3包括设置在固定板1顶端的底座301，底座301的顶端设置有支柱302，支柱302的内部设置有支撑腿303，支柱302的一侧壁开设有凹槽304；支柱302的一侧壁且位于凹槽304的外侧设置有安装架305，安装架305的一侧壁设置有电机一306，电机一306的输出轴贯穿安装架305的侧壁并设置有转盘307；安装架305的一侧壁设置为倾斜面，且倾斜面与支柱302之间的距离朝底座301的方向逐渐增大；转盘307一侧壁设置有涡状螺旋板3071，且转盘307的另一侧壁与电机一306的输出轴固定连接；支撑腿303的一侧壁开设有开设有锯形齿槽3031，且锯形齿槽3031与涡状螺旋板3071的侧壁相配合，从而实现了调节机构4的高度调节，通过电机一306的转动来带动支撑腿303在支柱302内部进行上下往复运动，从而使得调节机构4在高度调节过程中更加稳定，从而实现了对不同高度的溪黄草进行灌溉，从而给使用者带来方便。
31.升降机构3的工作原理如下：通过控制面板11启动电机一306，从而通过电机一306的输出轴带动转盘307转动，在锯形齿槽3031与涡状螺旋板3071的配合作用下，从而使得支
撑腿303能够在支柱302内部进行上下往复的运动。
32.如图1及图6所示，在一个实施例中，对于调节机构4来说，调节机构4包括设置在支撑腿303顶端的安装板401，安装板401一端的顶端设置有支撑架402，支撑架402的内部底端设置有电机二403，电机二403的输出轴设置有蜗杆404；支撑架402顶端贯穿设置有三通管405，且三通管405的一端与抽水管9连接，三通管405远离抽水管9的端部均设置有电磁阀406；调节机构4还包括设置在安装板401顶端中部的两个固定轴407，固定轴407的顶部套设有与蜗杆404相啮合的蜗轮408，蜗轮408的顶端设置有连接板409，连接板409的顶端设置有喷水管410(此外，在具体应用时，为保证喷水管410的稳定性，上述喷水管410与连接板409之间可通过焊接或者螺钉连接的方式)；喷水管410一端的顶端设置有进水管411，且进水管411与三通管405远离抽水管9的端部通过软管412(此外，为保证喷水管410转动过程中不受软管412的影响，上述软管412可采用可伸缩的波纹管)连接，喷水管410的一侧壁设置有若干喷头413，从而实现了对溪黄草不同种植面积的灌溉，通过调节喷水管410之间的角度，从而能够对喷水管410横向的喷水距离进行调节，从而使得灌溉设备灌溉过程中不会造成水资源的浪费，节省了成本，同时，通过设置两个喷水管410，从而使得灌溉设备对溪黄草的灌溉更加均匀，从而保证了溪黄草的生长。
33.调节机构4的工作原理如下：通过控制面板11启动电机二403，从而通过电机二403的输出轴带动蜗杆404转动，在蜗杆404和蜗轮408啮合的作用下，带动蜗轮408进行转动，从而带动连接板409转动，从而带动喷水管410转动，进而实现了对喷水管410之间的角度调节。
34.为了方便理解本实用新型的上述技术方案，以下就本实用新型在实际过程中的工作原理或者操作方式进行详细说明。
35.在实际应用时，首先，将灌溉设备移动至待灌溉区域，通过控制面板11启动电机一306，从而通过电机一306的输出轴带动转盘307转动，在锯形齿槽3031与涡状螺旋板3071的配合作用下，使得支撑腿303在支柱302内进行运动，然后根据溪黄草的高度来调节支撑腿303在支柱302的高度，然后通过控制面板11启动电机二403，从而通过电机二403的输出轴带动蜗杆404转动，在蜗杆404和蜗轮408啮合的作用下，带动蜗轮408进行转动，从而带动连接板409转动，从而带动喷水管410转动，使得喷水管转动至合适角度，通过控制面板11启动抽水泵8，使得储水箱5内的水沿着抽水管9、三通管405及软管412流至喷水管410内部，然后通过喷头413将喷水管410内的水喷出，从而便可以对溪黄草进行灌溉。
36.综上，借助于本实用新型的上述技术方案，本实用新型结构合理可靠，操作简单便捷，能够自动化的对不同高度、不同种植面积的溪黄草进行灌溉，从而提高了灌溉设备的适应性，使得灌溉设备能够适应于多种场景；通过设置升降机构3，从而实现了调节机构4的高度调节，通过电机一306的转动来带动支撑腿303在支柱302内部进行上下往复运动，从而使得调节机构4在高度调节过程中更加稳定，从而实现了对不同高度的溪黄草进行灌溉，从而给使用者带来方便；通过设置调节机构4，从而实现了对溪黄草不同种植面积的灌溉，通过调节喷水管410之间的角度，从而能够对喷水管410横向的喷水距离进行调节，从而使得灌溉设备灌溉过程中不会造成水资源的浪费，节省了成本，同时，通过设置两个喷水管410，从而使得灌溉设备对溪黄草的灌溉更加均匀，从而保证了溪黄草的生长；通过设置电磁阀406以及喷头413，从而能够实现对喷水管410喷水的速率调节，从而能够有效地控制喷水的水
压，从而能够避免由于水压过大而对溪黄草造成损害。
37.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
38.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
