一种基于牛棚的粪便清理装置的制作方法

1.本实用新型涉及粪便清理装置技术领域，具体为一种基于牛棚的粪便清理装置。


背景技术：

2.牛棚的粪便需要粪便清理装置进行清理，但是现有的粪便清理装置不具备折叠的效果，不使用时需要收纳或者移动时，由于把手太长，不便于使用者进行移动，不便于使用者使用。


技术实现要素：

3.为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种基于牛棚的粪便清理装置，具备了折叠的优点，解决了现有的粪便清理装置不具备折叠的效果，不使用时需要收纳或者移动时，由于把手太长，不便于使用者进行收纳或者移动，不便于使用者使用的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种基于牛棚的粪便清理装置，包括粪便清理装置本体，所述粪便清理装置本体的底部固定连接有支撑杆，所述支撑杆的底部设置有固定杆，所述支撑杆的底部开设有支撑槽，所述固定杆的顶部开设有固定槽，所述支撑槽内壁的后侧通过轴销活动连接有压紧板，所述压紧板的左侧开设有卡紧槽，所述固定槽的内部纵向固定连接有与卡紧槽配合使用的卡杆，所述固定槽内壁的顶部开设有限位槽，所述限位槽的内部滑动连接有限位杆，所述限位杆的顶部固定连接有弹簧，所述弹簧的顶部固定连接在限位槽内壁的顶部，所述固定杆的右侧通过支块固定连接有连杆，所述连杆的顶部通过轴销活动连接有固定套，所述固定套的左侧固定连接在支撑杆的右侧。
5.作为本实用新型优选的，所述限位杆的两侧均固定连接有滑块，所述限位槽内壁的两侧均开设有与滑块滑动连接的滑槽。
6.作为本实用新型优选的，所述限位槽的内部固定连接有橡胶垫，所述橡胶垫的表面与限位杆的表面接触。
7.作为本实用新型优选的，所述限位槽内壁顶部的左侧开设有卡槽，所述卡槽与限位杆配合使用。
8.作为本实用新型优选的，所述限位杆的右侧固定连接有摩擦垫，所述摩擦垫的右侧与卡杆的表面配合使用。
9.作为本实用新型优选的，所述限位杆的材质为金属，所述限位杆的形状为矩形。
10.与现有技术相比，本实用新型的有益效果如下：
11.1、本实用新型通过设置粪便清理装置本体、支撑杆、固定杆、支撑槽、固定槽、压紧板、卡紧槽、卡杆、限位槽、限位杆、弹簧、连杆和固定套的配合使用，解决了现有的粪便清理装置不具备折叠的效果，不使用时需要收纳或者移动时，由于把手太长，不便于使用者进行收纳或者移动，不便于使用者使用的问题，该基于牛棚的粪便清理装置，具备了折叠的优点，提高了粪便清理装置的便捷性。
12.2、本实用新型通过滑块的设置，能够使限位杆稳定的滑动，便于使用者使用。
13.3、本实用新型通过橡胶垫的设置，能够使橡胶垫与限位杆之间进行接触，增大摩擦力，便于使用者使用。
14.4、本实用新型通过卡槽的设置，能够对限位杆进行限位，有效的提高了限位杆的稳定性。
15.5、本实用新型通过摩擦垫的设置，能够使限位杆与摩擦垫之间增大摩擦力。
16.6、本实用新型通过将限位杆的材质设置为金属，有效的提高了限位杆的使用寿命。
附图说明

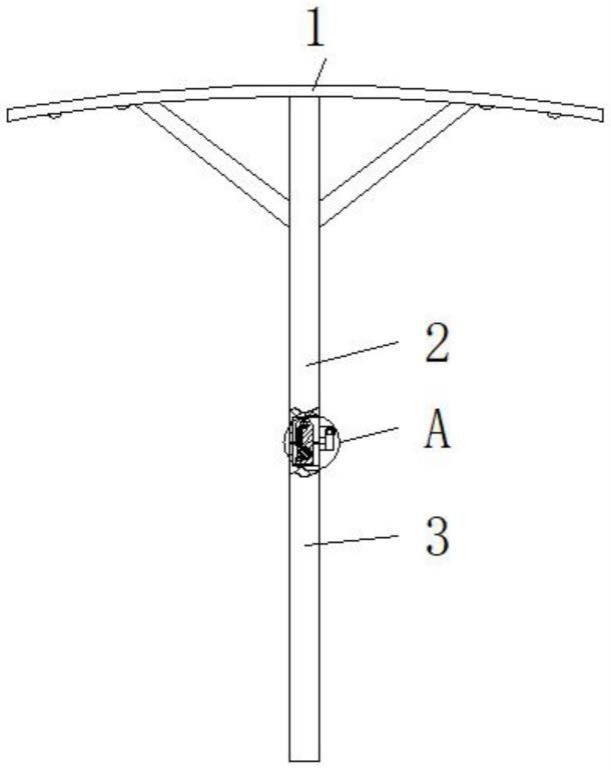

17.图1为本实用新型结构主视图；
18.图2为本实用新型结构图1中a处放大图；
19.图3为本实用新型结构压紧板的立体图。
20.图中：1、粪便清理装置本体；2、支撑杆；3、固定杆；4、支撑槽；5、固定槽；6、压紧板；7、卡紧槽；8、卡杆；9、限位槽；10、限位杆；11、弹簧；12、连杆；13、固定套；14、滑块；15、滑槽；16、橡胶垫；17、卡槽；18、摩擦垫。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.如图1至图3所示，本实用新型提供的一种基于牛棚的粪便清理装置，包括粪便清理装置本体1，粪便清理装置本体1的底部固定连接有支撑杆2，支撑杆2的底部设置有固定杆3，支撑杆2的底部开设有支撑槽4，固定杆3的顶部开设有固定槽5，支撑槽4内壁的后侧通过轴销活动连接有压紧板6，压紧板6的左侧开设有卡紧槽7，固定槽5的内部纵向固定连接有与卡紧槽7配合使用的卡杆8，固定槽5内壁的顶部开设有限位槽9，限位槽9的内部滑动连接有限位杆10，限位杆10的顶部固定连接有弹簧11，弹簧11的顶部固定连接在限位槽9内壁的顶部，固定杆3的右侧通过支块固定连接有连杆12，连杆12的顶部通过轴销活动连接有固定套13，固定套13的左侧固定连接在支撑杆2的右侧。
23.参考图2，限位杆10的两侧均固定连接有滑块14，限位槽9内壁的两侧均开设有与滑块14滑动连接的滑槽15。
24.作为本实用新型的一种技术优化方案，通过滑块14的设置，能够使限位杆10稳定的滑动，便于使用者使用。
25.参考图2，限位槽9的内部固定连接有橡胶垫16，橡胶垫16的表面与限位杆10的表面接触。
26.作为本实用新型的一种技术优化方案，通过橡胶垫16的设置，能够使橡胶垫16与限位杆10之间进行接触，增大摩擦力，便于使用者使用。
27.参考图2，限位槽9内壁顶部的左侧开设有卡槽17，卡槽17与限位杆10配合使用。
28.作为本实用新型的一种技术优化方案，通过卡槽17的设置，能够对限位杆10进行限位，有效的提高了限位杆10的稳定性。
29.参考图2，限位杆10的右侧固定连接有摩擦垫18，摩擦垫18的右侧与卡杆8的表面配合使用。
30.作为本实用新型的一种技术优化方案，通过摩擦垫18的设置，能够使限位杆10与摩擦垫18之间增大摩擦力。
31.参考图2，限位杆10的材质为金属，限位杆10的形状为矩形。
32.作为本实用新型的一种技术优化方案，通过将限位杆10的材质设置为金属，有效的提高了限位杆10的使用寿命。
33.本实用新型的工作原理及使用流程：使用时，使用者需要对固定杆3进行折叠时，使用者先将限位杆10向上移动至限位槽9的内部，之后使用者旋转压紧板6，压紧板6旋转向右侧移动，使卡紧槽7脱离卡杆8的限位，之后使用者旋转固定杆3，固定杆3通过连杆12向右侧旋转，能够进行收起，能够进行折叠，便于移动，使用者需要使用时反向操作即可，从而达到便于折叠的效果。
34.综上所述：该基于牛棚的粪便清理装置，通过设置粪便清理装置本体1、支撑杆2、固定杆3、支撑槽4、固定槽5、压紧板6、卡紧槽7、卡杆8、限位槽9、限位杆10、弹簧11、连杆12和固定套13的配合使用，解决了现有的粪便清理装置不具备折叠的效果，不使用时需要收纳或者移动时，由于把手太长，不便于使用者进行收纳或者移动，不便于使用者使用的问题。
