一种抗摔的宠物猫用抛投玩具的制作方法

1.本实用新型属于宠物玩具技术领域，具体涉及一种抗摔的宠物猫用抛投玩具。


背景技术：

2.越来越多的人养宠物猫，市面上常见的宠物猫抛投球是由剑麻材料制成，剑麻球具有一定的重量，抛投剑麻球会有咚咚的响声，会产生噪音，另外抛投中意外碰到宠物猫，会伤到宠物猫。
3.现有的抛投剑麻球会有咚咚的响声，会产生噪音，另外抛投中意外碰到宠物猫，会伤到宠物猫的问题，为此我们提出一种抗摔的宠物猫用抛投玩具。


技术实现要素：

4.本实用新型的目的在于提供一种抗摔的宠物猫用抛投玩具，以解决上述背景技术中提出的剑麻球会产生噪音，抛投中意外碰到宠物猫，会伤到宠物猫的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种抗摔的宠物猫用抛投玩具，包括外毛线套和内球体，所述外毛线套的顶部上设置有提带，所述内球体位于外毛线套内部，所述内球体包括第一半壳和第二半壳，所述第一半壳上设置有第一环头，所述第二半壳上设置有第二环头，所述第一环头上设置有气嘴，所述气嘴上设置有密封帽，所述内球体的内部设置有气囊。
6.优选的，所述外毛线套顶部中心为开口结构，所述外毛线套顶部开口边缘的内部缝合有松紧绳带，所述提带与松紧绳带连接。
7.优选的，所述第一半壳和第一环头为一体结构，所述第二半壳和第二环头为一体结构，所述第一半壳和第二半壳的外圆直径相同。
8.优选的，所述第一环头和第二环头之间通过螺纹旋合连接。
9.优选的，所述气嘴和气囊接通，所述密封帽和气嘴之间通过螺纹旋合连接。
10.优选的，所述第一半壳和第二半壳的外表面均开设有斜纹路。
11.与现有技术相比，本实用新型的有益效果是：
12.1.通过设置的气囊、第一半壳和第二半壳，气囊充气，气囊膨胀，第一半壳和第二半壳处于被气囊鼓起的状态，第一半壳和第二半壳由软橡胶材料制成，气囊、第一半壳和第二半壳具有耐磨性和弹性，抗摔性高，气囊、第一半壳和第二半壳质量轻，不会伤到猫咪，便于抛摔，另外不会产生噪音。
13.2.通过设置的外毛线套、提带，外毛线套顶部开口边缘的内部缝合有松紧绳带，提带与松紧绳带连接，可松紧外毛线套顶部，便于更换外毛线套。
附图说明

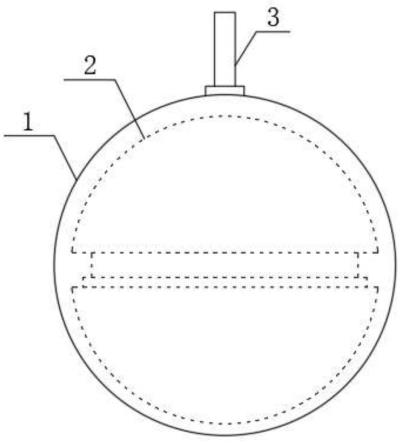

14.图1为本实用新型的结构示意图；
15.图2为本实用新型的内球体主视结构示意图；
16.图3为本实用新型的第二半壳剖视结构示意图；
17.图4为本实用新型的外毛线套俯视结构示意图；
18.图中：1、外毛线套；2、内球体；3、提带；4、第一半壳；5、第一环头；6、第二半壳；7、第二环头；8、密封帽；9、气嘴；10、气囊；11、松紧绳带。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.实施例
21.请参阅图1至图4，本实用新型提供一种技术方案：一种抗摔的宠物猫用抛投玩具，包括外毛线套1和内球体2，外毛线套1的顶部上设置有提带3，内球体2位于外毛线套1内部，外毛线套1顶部开口边缘的内部缝合有松紧绳带11，提带3与松紧绳带11连接，可松紧外毛线套1顶部，便于更换外毛线套1，内球体2包括第一半壳4和第二半壳6，第一半壳4上设置有第一环头5，第二半壳6上设置有第二环头7，第一环头5和第二环头7之间通过螺纹旋合连接，便于开合第一半壳4和第二半壳6，第一环头5上设置有气嘴9，气嘴9上设置有密封帽8，内球体2的内部设置有气囊10，气囊10充气，气囊10膨胀，第一半壳4和第二半壳6处于被气囊10鼓起，第一半壳4和第二半壳6由软橡胶材料制成，气囊10、第一半壳4和第二半壳6具有耐磨性和弹性，抗摔性高，气囊10、第一半壳4和第二半壳6质量轻，便于抛摔。
22.本实施例中，外毛线套1顶部中心为开口结构，外毛线套1顶部开口边缘的内部缝合有松紧绳带11，提带3与松紧绳带11连接，可松紧外毛线套1顶部，便于更换外毛线套1。
23.本实施例中，第一半壳4和第一环头5为一体结构，第二半壳6和第二环头7为一体结构，第一半壳4和第二半壳6的外圆直径相同，第一环头5和第二环头7之间通过螺纹旋合连接，便于开合第一半壳4和第二半壳6。
24.本实施例中，气嘴9和气囊10接通，密封帽8和气嘴9之间通过螺纹旋合连接，第一半壳4和第二半壳6由软橡胶材料制成，便于气囊10充气，气囊10、第一半壳4和第二半壳6具有耐磨性和弹性，抗摔性高，便于抛摔。
25.本实施例中，第一半壳4和第二半壳6的外表面均开设有斜纹路，第一半壳4和第二半壳6的拆装较为方便，避免手滑。
26.本实用新型的工作原理及使用流程：
27.在使用猫球时，气囊10充气，气囊10膨胀，第一半壳4和第二半壳6处于被气囊10鼓起，第一半壳4和第二半壳6由软橡胶材料制成，气囊10、第一半壳4和第二半壳6具有耐磨性和弹性，抗摔性高，气囊10、第一半壳4和第二半壳6质量轻，便于抛摔；
28.外毛线套1顶部开口边缘的内部缝合有松紧绳带11，提带3与松紧绳带11连接，可松紧外毛线套1顶部，便于更换外毛线套1。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种抗摔的宠物猫用抛投玩具，包括外毛线套(1)和内球体(2)，其特征在于：所述外毛线套(1)的顶部上设置有提带(3)，所述内球体(2)位于外毛线套(1)内部，所述内球体(2)包括第一半壳(4)和第二半壳(6)，所述第一半壳(4)上设置有第一环头(5)，所述第二半壳(6)上设置有第二环头(7)，所述第一环头(5)上设置有气嘴(9)，所述气嘴(9)上设置有密封帽(8)，所述内球体(2)的内部设置有气囊(10)。2.根据权利要求1所述的一种抗摔的宠物猫用抛投玩具，其特征在于：所述外毛线套(1)顶部中心为开口结构，所述外毛线套(1)顶部开口边缘的内部缝合有松紧绳带(11)，所述提带(3)与松紧绳带(11)连接。3.根据权利要求1所述的一种抗摔的宠物猫用抛投玩具，其特征在于：所述第一半壳(4)和第一环头(5)为一体结构，所述第二半壳(6)和第二环头(7)为一体结构，所述第一半壳(4)和第二半壳(6)的外圆直径相同。4.根据权利要求1所述的一种抗摔的宠物猫用抛投玩具，其特征在于：所述第一环头(5)和第二环头(7)之间通过螺纹旋合连接。5.根据权利要求1所述的一种抗摔的宠物猫用抛投玩具，其特征在于：所述气嘴(9)和气囊(10)接通，所述密封帽(8)和气嘴(9)之间通过螺纹旋合连接。6.根据权利要求1所述的一种抗摔的宠物猫用抛投玩具，其特征在于：所述第一半壳(4)和第二半壳(6)的外表面均开设有斜纹路。

技术总结
本实用新型公开了一种抗摔的宠物猫用抛投玩具，包括外毛线套和内球体，所述外毛线套的顶部上设置有提带，所述内球体位于外毛线套内部，所述内球体包括第一半壳和第二半壳，所述第一半壳上设置有第一环头，所述第二半壳上设置有第二环头，所述第一环头上设置有气嘴，所述气嘴上设置有密封帽，所述内球体的内部设置有气囊；气囊充气膨胀，第一半壳和第二半壳处于被气囊鼓起的状态，气囊、第一半壳和第二半壳具有耐磨性和弹性，抗摔性高，气囊、第一半壳和第二半壳质量轻，不会伤到猫咪，便于抛摔，另外不会产生噪音，外毛线套顶部开口边缘的内部缝合有松紧绳带，提带与松紧绳带连接，可松紧外毛线套顶部，便于更换外毛线套。便于更换外毛线套。便于更换外毛线套。


技术研发人员：魏斌红
受保护的技术使用者：宁海捷顺工艺品有限公司
技术研发日：2022.04.08
技术公布日：2022/9/16
