一种基于城市园林的可拼装式植被景观模块

1.本实用新型属于园林景观技术领域，更具体地说，特别涉及一种基于城市园林的可拼装式植被景观模块。


背景技术：

2.城市园林，指在城市中通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为城市园林；目前的植被景观，不便于工作人员拼装，且不能将土壤中的多余雨水排出，不利于植被的生长发育，并且不能在夜间起到照明效果，降低了景观效果，而且不能对植被起到支撑作用，植被易发生歪斜。
3.于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种基于城市园林的可拼装式植被景观模块，以期达到更具有更加实用价值性的目的。


技术实现要素：

4.为了解决上述技术问题，本实用新型提供一种基于城市园林的可拼装式植被景观模块，以解决现有不便于拼装，不能将土壤中的多余雨水排出，不能在夜间起到照明效果，不能对植被起到支撑作用的问题。
5.本实用新型基于城市园林的可拼装式植被景观模块的目的与功效，由以下具体技术手段所达成：
6.一种基于城市园林的可拼装式植被景观模块，包括种植装置；所述种植装置的底部安装有拼装组件，且种植装置的前后两侧安装有连接组件；照明装置，所述照明装置共设有两组，且两组照明装置安装在种植装置的前后两侧，并且两组照明装置的右侧安装有固定装置；支撑装置，所述支撑装置共设有两组，且两组支撑装置安装在种植装置的前后两侧；所述种植装置包括：种植箱，种植箱整体为长方体结构，且种植箱的内部为中空结构；导流块，导流块固定安装在种植箱的内部；种植板，种植板固定安装在种植箱的内部，且种植板上贯穿设置有渗漏孔；排水管，排水管共设有四个，且四个排水管固定安装在种植箱的左右两侧；所述拼装组件包括：拼装块，拼装块固定安装在种植箱的底部，且拼装块的前后两侧分别设置有两个连接槽；所述拼装块上设置有拼装槽，且拼装块的前后两侧设置有滑槽，并且拼装块的前后两侧分别设置有三个限位槽；拼装板，拼装板滑动安装在拼装槽中。
7.进一步的，所述照明装置还包括：蓄电池，蓄电池固定安装在安装盒的内部；控制器，控制器固定安装在安装盒的内部，且控制器与蓄电池电性连接；led灯板，led灯板固定安装在盖板的外侧，且led灯板与控制器电性连接。
8.进一步的，所述拼装组件还包括：连接杆，连接杆共设有两个，且两个连接杆固定安装在拼装板的前后两侧，并且两个连接杆与两个滑槽滑动连接；滑动板，滑动板共设有两个，且两个滑动板滑动安装在两个连接杆的内部；安装柱，安装柱共设有两个，且两个安装柱固定安装在两个滑动板的外侧。
9.进一步的，所述固定装置包括：l型板，l型板固定安装在安装盒的右侧；固定销，固
定销滑动安装在l型板上，且固定销插入在固定槽中。
10.进一步的，所述拼装组件还包括：弹簧a，弹簧a共设有两个，且两个弹簧a安装在两个安装柱的外部；限位盘，限位盘共设有两个，且两个限位盘固定安装在两个安装柱的外侧，并且两个限位盘位于两个限位槽中；拉环，拉环共设有两个，且两个拉环固定安装在两个限位盘的外侧。
11.进一步的，所述固定装置还包括：圆盘，圆盘固定安装在固定销的外壁；弹簧b，弹簧b安装在固定销的外部，且弹簧b位于l型板和圆盘之间。
12.进一步的，所述连接组件包括：连接板，连接板的内侧面与拼装块接触；连接柱，连接柱共设有两个，且两个连接柱固定安装在连接板的内侧，并且其中一个连接柱插入在连接槽中；拉手，拉手固定安装在连接板的外侧。
13.进一步的，所述支撑装置包括：固定板，固定板与种植箱固定连接；安装板，安装板固定安装在固定板的顶部；导向柱，导向柱共设有两个，且两个导向柱滑动安装在安装板上。
14.进一步的，所述照明装置包括：安装盒，安装盒与种植箱固定连接；盖板，盖板通过铰链转动安装在安装盒上，且盖板的右侧设置有固定槽。
15.进一步的，所述支撑装置还包括：支撑板，支撑板固定安装在两个导向柱的内端；丝杆，丝杆转动安装在支撑板上，且丝杆与安装板螺纹连接；手轮，手轮固定安装在丝杆上。
16.与现有技术相比，本实用新型具有如下有益效果：
17.1、本实用新型因种植板固定安装在种植箱的内部，且种植板上贯穿设置有渗漏孔，从而避免了种植板顶部的土壤太湿，更有利于植被的生长发育，又因导流块固定安装在种植箱的内部，且四个排水管固定安装在种植箱的左右两侧，进而实现了多余雨水的自动排出。
18.2、本实用新型因两个限位盘固定安装在两个安装柱的外侧，且两个限位盘位于两个限位槽中，并且两个拉环固定安装在两个限位盘的外侧，从而当工作人员向外拉动两个拉环时，两个限位盘与两个限位槽分离，此时便于调整拼装板的位置，便于工作人员快速拼装，提高了工作效率，又因两个弹簧a安装在两个安装柱的外部，进而使得两个限位盘更加稳定，提高了拼装效果。
19.3、本实用新型因连接板的内侧面与拼装块接触，且两个连接柱固定安装在连接板的内侧，并且两个连接柱插入在相邻的两个连接槽中，从而避免了拼装后发生移动，提高了拼装精度。
20.4、本实用新型因控制器固定安装在安装盒的内部，且控制器与蓄电池电性连接，并且led灯板固定安装在盖板的外侧，而且led灯板与控制器电性连接，从而在夜间起到了较好的照明效果，提高了景观效果，又因固定销滑动安装在l型板上，且固定销插入在固定槽中，并且弹簧b安装在固定销的外部，而且弹簧b位于l型板和圆盘之间，进而使得盖板安装后更加稳定。
21.5、本实用新型因支撑板固定安装在两个导向柱的内端，且丝杆转动安装在支撑板上，并且丝杆与安装板螺纹连接，而且手轮固定安装在丝杆上，当工作人员转动手轮时，支撑板发生移动，从而对植被起到了较好的支撑作用，避免了植被发生歪斜，提高了景观效果。
附图说明

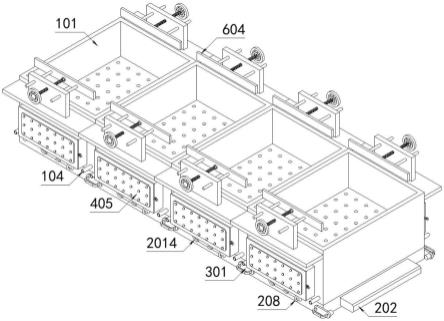

22.图1是本实用新型拼装后的结构示意图。
23.图2是本实用新型的立体结构示意图。
24.图3是本实用新型种植装置的结构示意图。
25.图4是本实用新型图3的中心剖切结构示意图。
26.图5是本实用新型拼装组件的结构示意图。
27.图6是本实用新型图5的中心剖切结构示意图。
28.图7是本实用新型图6中a区域的局部放大结构示意图。
29.图8是本实用新型图2中b区域的局部放大结构示意图。
30.图9是本实用新型照明装置的结构示意图。
31.图10是本实用新型图9中c区域的局部放大结构示意图。
32.图11是本实用新型图9中d区域的局部放大结构示意图。
33.图12是本实用新型支撑装置的结构示意图。
34.图中，部件名称与附图编号的对应关系为：
35.1、种植装置；101、种植箱；102、导流块；103、种植板；1031、渗漏孔；104、排水管；
36.2、拼装组件；201、拼装块；2011、连接槽；2012、拼装槽；2013、滑槽；2014、限位槽；202、拼装板；203、连接杆；204、滑动板；205、安装柱；206、弹簧a；207、限位盘；208、拉环；
37.3、连接组件；301、连接板；302、连接柱；303、拉手；
38.4、照明装置；401、安装盒；402、盖板；4021、固定槽；403、蓄电池；404、控制器；405、led灯板；
39.5、固定装置；501、l型板；502、固定销；503、圆盘；504、弹簧b；
40.6、支撑装置；601、固定板；602、安装板；603、导向柱；604、支撑板；605、丝杆；606、手轮。
具体实施方式
41.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
42.在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
43.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
44.实施例：
45.如附图1至附图12所示：
46.本实用新型提供一种基于城市园林的可拼装式植被景观模块，包括种植装置1；种植装置1的底部安装有拼装组件2，且种植装置1的前后两侧安装有连接组件3；照明装置4，照明装置4共设有两组，且两组照明装置4安装在种植装置1的前后两侧，并且两组照明装置4的右侧安装有固定装置5；支撑装置6，支撑装置6共设有两组，且两组支撑装置6安装在种植装置1的前后两侧。
47.如图3和图4所示，种植装置1包括：种植箱101，种植箱101整体为长方体结构，且种植箱101的内部为中空结构；导流块102，导流块102固定安装在种植箱101的内部；种植板103，种植板103固定安装在种植箱101的内部，且种植板103上贯穿设置有渗漏孔1031；排水管104，排水管104共设有四个，且四个排水管104固定安装在种植箱101的左右两侧，其具体作用为：因种植板103固定安装在种植箱101的内部，且种植板103上贯穿设置有渗漏孔1031，从而避免了种植板103顶部的土壤太湿，更有利于植被的生长发育，又因导流块102固定安装在种植箱101的内部，且四个排水管104固定安装在种植箱101的左右两侧，进而实现了多余雨水的自动排出。
48.如图5至图7所示，拼装组件2包括：拼装块201，拼装块201固定安装在种植箱101的底部，且拼装块201的前后两侧分别设置有两个连接槽2011；拼装块201上设置有拼装槽2012，且拼装块201的前后两侧设置有滑槽2013，并且拼装块201的前后两侧分别设置有三个限位槽2014；拼装板202，拼装板202滑动安装在拼装槽2012中；连接杆203，连接杆203共设有两个，且两个连接杆203固定安装在拼装板202的前后两侧，并且两个连接杆203与两个滑槽2013滑动连接；滑动板204，滑动板204共设有两个，且两个滑动板204滑动安装在两个连接杆203的内部；安装柱205，安装柱205共设有两个，且两个安装柱205固定安装在两个滑动板204的外侧；弹簧a206，弹簧a206共设有两个，且两个弹簧a206安装在两个安装柱205的外部；限位盘207，限位盘207共设有两个，且两个限位盘207固定安装在两个安装柱205的外侧，并且两个限位盘207位于两个限位槽2014中；拉环208，拉环208共设有两个，且两个拉环208固定安装在两个限位盘207的外侧，其具体作用为：因两个限位盘207固定安装在两个安装柱205的外侧，且两个限位盘207位于两个限位槽2014中，并且两个拉环208固定安装在两个限位盘207的外侧，从而当工作人员向外拉动两个拉环208时，两个限位盘207与两个限位槽2014分离，此时便于调整拼装板202的位置，便于工作人员快速拼装，提高了工作效率，又因两个弹簧a206安装在两个安装柱205的外部，进而使得两个限位盘207更加稳定，提高了拼装效果。
49.如图8所示，连接组件3包括：连接板301，连接板301的内侧面与拼装块201接触；连接柱302，连接柱302共设有两个，且两个连接柱302固定安装在连接板301的内侧，并且其中一个连接柱302插入在连接槽2011中；拉手303，拉手303固定安装在连接板301的外侧，其具体作用为：因连接板301的内侧面与拼装块201接触，且两个连接柱302固定安装在连接板301的内侧，并且两个连接柱302插入在相邻的两个连接槽2011中，从而避免了拼装后发生移动，提高了拼装精度。
50.如图9至图11所示，照明装置4包括：安装盒401，安装盒401与种植箱101固定连接；盖板402，盖板402通过铰链转动安装在安装盒401上，且盖板402的右侧设置有固定槽4021；蓄电池403，蓄电池403固定安装在安装盒401的内部；控制器404，控制器404固定安装在安装盒401的内部，且控制器404与蓄电池403电性连接；led灯板405，led灯板405固定安装在
盖板402的外侧，且led灯板405与控制器404电性连接，固定装置5包括：l型板501，l型板501固定安装在安装盒401的右侧；固定销502，固定销502滑动安装在l型板501上，且固定销502插入在固定槽4021中；圆盘503，圆盘503固定安装在固定销502的外壁；弹簧b504，弹簧b504安装在固定销502的外部，且弹簧b504位于l型板501和圆盘503之间，其具体作用为：因控制器404固定安装在安装盒401的内部，且控制器404与蓄电池403电性连接，并且led灯板405固定安装在盖板402的外侧，而且led灯板405与控制器404电性连接，从而在夜间起到了较好的照明效果，提高了景观效果，又因固定销502滑动安装在l型板501上，且固定销502插入在固定槽4021中，并且弹簧b504安装在固定销502的外部，而且弹簧b504位于l型板501和圆盘503之间，进而使得盖板402安装后更加稳定。
51.如图12所示，支撑装置6包括：固定板601，固定板601与种植箱101固定连接；安装板602，安装板602固定安装在固定板601的顶部；导向柱603，导向柱603共设有两个，且两个导向柱603滑动安装在安装板602上；支撑板604，支撑板604固定安装在两个导向柱603的内端；丝杆605，丝杆605转动安装在支撑板604上，且丝杆605与安装板602螺纹连接；手轮606，手轮606固定安装在丝杆605上，其具体作用为：因支撑板604固定安装在两个导向柱603的内端，且丝杆605转动安装在支撑板604上，并且丝杆605与安装板602螺纹连接，而且手轮606固定安装在丝杆605上，当工作人员转动手轮606时，支撑板604发生移动，从而对植被起到了较好的支撑作用，避免了植被发生歪斜，提高了景观效果。
52.本实施例的具体使用方式与作用：
53.本实用新型使用时，首先工作人员向外拉动两个拉环208，此时两个限位盘207与两个限位槽2014分离，便于调整拼装板202的位置，提高了工作效率，又因两个弹簧a206安装在两个安装柱205的外部，进而使得两个限位盘207更加稳定，提高了拼装效果，之后将两个连接柱302插入在相邻的两个连接槽2011中，避免了拼装后发生移动，提高了拼装精度，然后转动两个手轮606，此时两个支撑板604发生移动，从而对植被起到了较好的支撑作用，避免了植被发生歪斜，提高了景观效果，因种植板103固定安装在种植箱101的内部，且种植板103上贯穿设置有渗漏孔1031，从而避免了种植板103顶部的土壤太湿，更有利于植被的生长发育，又因导流块102固定安装在种植箱101的内部，且四个排水管104固定安装在种植箱101的左右两侧，进而实现了多余雨水的自动排出，led灯板405在夜间起到了较好的照明效果，提高了景观效果。
54.本实用新型未详述之处，均为本领域技术人员的公知技术。
55.本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
