一种真空穴盘播种机吸嘴装置的制作方法

1.本实用新型涉及种苗培育技术领域，尤其涉及一种真空穴盘播种机吸嘴装置。


背景技术：

2.穴盘育苗技术是采用草炭、蛭石等轻基质无土材料做育苗基质，机械化精量播种，一般为一穴一粒，一次性成苗的现代化育苗技术，穴盘育苗在由填料、播种、催芽等过程中均可利用机械完成，操作简单、快捷，适于规模化生产，且穴盘育苗具有种子分播均匀，成苗率高，降低了种子成本的效果，穴盘中每穴内种苗相对独立，既减少相互间病虫害的传播，又减少小苗间营养争夺，根系也能充分发育，增加育苗密度，便于集约化管理，提高温室利用率，降低生产成本。
3.在穴盘播种过程中由于传统的负压播种吸嘴为单孔形式(一穴一粒)的播种，但是诸多种苗需要一穴两粒或三粒、四粒，因此，在进行一穴多粒种植时，需安装多个吸嘴装置或者更换吸嘴，第一种方式成本高，第二种方式效率低，安装过程中需要保证吸嘴的密封，且不同种子对吸嘴大小也不同，因此原真空穴盘播种机使用效果不佳，为此，我们提出了一种真空穴盘播种机吸嘴装置来解决上述问题。


技术实现要素：

4.本技术提供了一种真空穴盘播种机吸嘴装置，解决了传统穴盘种植中，由于不同的种子在穴盘种植的种子大小和数量均不同，导致在种植不同的种子时需要更换吸嘴筒或者使用不同设备，造成生产成本过高的问题。
5.本技术提供了一种真空穴盘播种机吸嘴装置，包括负压吸嘴筒，所述负压吸嘴筒的外侧套设有外筒，所述外筒和所述负压吸嘴筒之间设有多个负压腔，所述负压吸嘴筒上设有多排第一吸嘴，多排所述第一吸嘴和多个所述负压腔对应，所述外筒上设有多个安装槽，所述安装槽内安装有安装条，所述安装条上设有一排多组第二吸嘴，每组所述第二吸嘴为多个，且所述安装槽的底部设有多个气孔。
6.优选地，所述外筒内的侧壁上固定有多个支撑板，所述支撑板的下端固定有连接板，所述连接板固定在所述负压吸嘴筒上，所述负压腔由所述外筒、所述支撑板和所述负压吸嘴筒围合而成。
7.优选地，所述外筒、所述支撑板和所述连接板为一体化成型结构。
8.优选地，所述连接板通过密封胶固定在所述负压吸嘴筒上。
9.优选地，所述安装条采用橡胶材质制成，所述安装条和所述安装槽过盈配合。
10.优选地，所述安装槽的底部一侧设有多凹槽，所述安装条的一侧设有对应的凸起。
11.优选地，所述安装槽为梯形槽，对应的所述安装条的横截面为梯形，所述安装槽的一端贯通设置。
12.优选地，所述安装槽的两侧设有螺纹孔，所述螺纹孔延伸至所述安装槽内，且所述螺纹孔内螺纹套接有锁紧螺钉，所述锁紧螺钉抵触在所述安装条上。
13.优选地，所述安装槽的底部设有密封槽，所述密封槽设置在多个所述气孔的一周，所述安装条的底部设有密封条，所述密封条和所述密封槽对应。
14.优选地，所述密封条的宽度大于所述密封槽的宽度。
15.由以上技术方案可知，本技术提供了一种真空穴盘播种机吸嘴装置，本实用新型在在原有的真空穴盘播种机，改变其吸嘴筒，使用时，根据种子的大小及每个穴盘种植的种子数量，当负压吸嘴筒转动到合适的位置时，选择合适的安装条，安装在安装槽内，播种时，播种方式与原播种方式相同，当负压吸嘴筒转动到种仓一侧时，负压吸嘴筒内为负压，通过第一吸嘴对应的负压腔也为负压从而通过气孔在第二吸嘴的位置处形成负压，通过第二吸嘴将一定数量的种子吸附在第二吸嘴上，再转动到穴盘位置处，对应位置的第一吸嘴为正压相应的负压腔也为正压，将第二吸嘴处的种子落入穴盘处完成播种。
16.与现有技术相比，本实用新型的有益效果是：
17.1、通过安装槽、安装条和第二吸嘴的设置，能够通过更换不同的安装条，实现对不同大小种子和数量的播种，提高真空穴盘播种机的通用性，降低播种成本；
18.2、通过在负压吸嘴筒上形成多个负压腔，通过原有的第一吸嘴形成负压腔，能够在外筒内形成负压，能够利用现有的真空穴盘播种机结构和操作方式操作，方便操作。
19.综上所述，本实用新型在真空穴盘播种机的基础上，对负压吸嘴筒的改造，能够在不改变现有操作方式的情况下，通过更换安装条，在同一设备上能够实现不同数量不同大小种子的吸附播种，提高设备的播种能力。
附图说明
20.为了更清楚地说明本技术的技术方案，下面将对实施案例中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

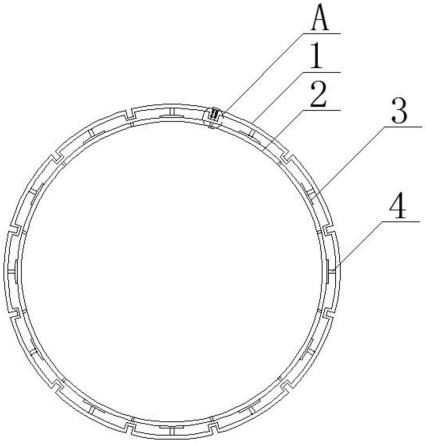

21.图1为本实用新型提出的一种真空穴盘播种机吸嘴装置的安装结构示意图；
22.图2为本实用新型提出的一种真空穴盘播种机吸嘴装置的a处结构放大图；
23.图3为本实用新型提出的一种真空穴盘播种机吸嘴装置的安装条结构示意图；
24.图4为本实用新型提出的一种真空穴盘播种机吸嘴装置的外筒结构示意图；
25.图5为本实用新型提出的一种真空穴盘播种机吸嘴装置的b处结构放大图；
26.图6为本实用新型提出的一种真空穴盘播种机吸嘴装置的锁紧螺钉位置结构示意图。
27.图中：1外筒、2负压吸嘴筒、3连接板、4支撑板、5安装槽、6安装条、7气孔、8第一吸嘴、9凹槽、10第二吸嘴、11锁紧螺钉、12密封槽、13密封条。
具体实施方式
28.为了使本技术领域的人员更好地理解本技术中的技术方案，下面将结合附图，对本技术实施例中的技术方案进行清楚、完整地描述。
29.参见图1-6，一种真空穴盘播种机吸嘴装置，包括负压吸嘴筒2，负压吸嘴筒2为原真空穴盘播种机的吸嘴播种设备，本技术在原设备的基础上做修改，在不改变原设备的结构和操作方式的基础上，解决了原设备不能吸附不同种子和不能改变吸附种子数量的问
题，而存在上述问题的主要原因在于原吸嘴位置的结构不易进行改变，因此，为解决上述问题，负压吸嘴筒2的外侧套设有外筒1，为提高外筒1的支撑强度，减少重量，便于生产，外筒1为工程塑料通过注塑设备一体化成型生产，外筒的两端封闭设置，外筒1和负压吸嘴筒2之间设有多个负压腔，具体的，外筒1内的侧壁上固定有多个支撑板4，支撑板4的下端固定有连接板3，外筒1、支撑板4和连接板3为一体化成型结构，提高结构的一体性，连接板3固定在负压吸嘴筒2上，连接板3呈弧形设置，且与负压吸嘴筒2的外壁相对应，便于紧密贴合，未解决紧密贴合，避免两个负压腔之间漏气，影响吸料和放料的问题，连接板3通过密封胶固定在负压吸嘴筒2上，密封效果好，不易漏气，负压腔由外筒1、支撑板4和负压吸嘴筒2围合而成，负压吸嘴筒2上设有多排第一吸嘴8，多排第一吸嘴8和多个负压腔对应，负压腔内的压力调节由原来的负压吸嘴筒2调节，因此能够利用现有设备和操作方式操作，外筒1上设有多个安装槽5，安装槽5内安装有安装条6，安装条6可拆卸的安装在安装槽5内，能够根据不同的种子对安装条6进行调节，从而实现了同一设备能够对不同大小的种子和种子数量的调节，安装条6上设有一排多组第二吸嘴10，每个安装条6控制一组第二吸嘴10，与原负压吸嘴筒2对应，每组第二吸嘴10为多个，第二吸嘴10的大小和数量根据不通过种子的性质而设定，且安装槽5的底部设有多个气孔7，气孔7将负压腔和第二吸嘴10，从而通过第一吸嘴8和负压腔实现对第二吸嘴10的控制，通过原设备控制，实现吸种和播种。
30.本实用新型中，具体的为实现上述安装条6的可拆卸安装方式，提供了两种实施方式：
31.具体实施方式1
32.参见图1-3，安装条6采用橡胶材质制成，可通过安装条6直接安装在安装槽5内，安装条6和安装槽5过盈配合，仅通过过盈配合的方式对安装条6进行固定，由于负压腔处于负压状态，因此能够紧紧的吸附安装条6，安装条6不易脱落，由于第二吸嘴10的限制当负压腔恢复正常至正压，安装条6也不易脱落，为进一步的保证安装条6的安装状态，安装槽5的底部一侧设有多凹槽9，安装条6的一侧设有对应的凸起，通过凹槽9和对应的凸起对安装条6进行限位，不易使安装条6脱落。
33.具体实施方式2
34.参见图4-6，安装槽5为梯形槽，对应的安装条6的横截面为梯形，安装槽5的一端贯通设置，本实施例通过梯形槽的方式进行安装，安装条6通过外筒1的一端插入外筒1上的安装槽5内，本实施例安装条6安装后不易脱落，为保证安装条6安装后的密封性，安装槽5的两侧设有螺纹孔，螺纹孔延伸至安装槽5内，且螺纹孔内螺纹套接有锁紧螺钉11，锁紧螺钉11抵触在安装条6上，通过锁紧螺钉11顶在安装条6上，使得安装条6和安装槽5的底部紧密贴合，能够进行较好的密封，保证装置的运行状态。
35.本实用新型中的实施方式2中，为进一步的保证安装条6与安装槽5的密封性，安装槽5的底部设有密封槽12，密封槽12设置在多个气孔7的一周，安装条6的底部设有密封条13，密封条13和密封槽12对应，通过密封条13实现安装条6和安装槽5底部密封，密封条13的宽度大于密封槽12的宽度，当安装条6受力后，能够通过密封条13紧贴在密封槽12的一周，实现密封。
36.由以上技术方案可知，本实用新型在在原有的真空穴盘播种机，改变其吸嘴筒，使用时，根据种子的大小及每个穴盘种植的种子数量，当负压吸嘴筒2转动到合适的位置时，
选择合适的安装条6，安装在安装槽5内，播种时，播种方式与原播种方式相同，当负压吸嘴筒2转动到种仓一侧时，负压吸嘴筒2内为负压，通过第一吸嘴8对应的负压腔也为负压从而通过气孔7在第二吸嘴10的位置处形成负压，通过第二吸嘴10将一定数量的种子吸附在第二吸嘴10上，再转动到穴盘位置处，对应位置的第一吸嘴8为正压相应的负压腔也为正压，将第二吸嘴10处的种子落入穴盘处完成播种。
37.本领域技术人员在考虑说明书及实践这里公开的申请后，将容易想到本技术的其它实施方案。本技术旨在涵盖本技术的任何变型、用途或者适应性变化，这些变型、用途或者适应性变化遵循本技术的一般性原理并包括本技术未公开的本技术领域中的公知常识或惯用技术手段。说明书和实施例仅被视为示例性的，本技术的真正范围由权利要求指出。
38.应当理解的是，本技术并不局限于上面已经描述并在附图中示出的精确结构，并且可以在不脱离其范围进行各种修改和改变。以上所述的本技术实施方式并不构成对本技术保护范围的限定。
