一种多功能渔具坐箱的制作方法

1.本实用新型涉及渔具技术领域，尤其涉及一种多功能渔具坐箱。


背景技术：

2.垂钓成为很多人户外活动的首选，但户外垂钓需要带多种渔具和板凳，不便于携带。
3.现有一种多功能渔具坐箱，包括储物箱和座椅，储物箱可以放渔具，座椅可以转动折叠在储物箱上，便于垂钓者携带。
4.但这种多功能渔具坐箱，坐在座椅上垂钓时，因为要拿鱼竿，不便于再拿取储物箱中其他的渔具。


技术实现要素：

5.本实用新型的目的在于提供一种多功能渔具坐箱，解决了坐在座椅上垂钓时，因为要拿鱼竿，不便于再拿取储物箱中其他的渔具的问题。
6.为实现上述目的，本实用新型提供了一种多功能渔具坐箱，包括储物箱、座椅和固定组件，所述座椅和所述储物箱转动连接，并位于所述储物箱的一侧，所述固定组件包括收纳箱、转动块、支撑块和限位构件，所述收纳箱具有滑动槽，所述支撑块具有支撑槽，所述限位构件具有限位槽；所述收纳箱和所述储物箱滑动连接，并位于所述储物箱的一侧；所述转动块和所述收纳箱转动连接，并位于所述收纳箱的一侧；所述支撑块和所述转动块滑动连接，并位于所述转动块的一侧；所述限位构件和所述收纳箱滑动连接，并位于所述滑动槽中。
7.其中，所述固定组件还包括握把，所述握把和所述收纳箱固定连接，并位于所述收纳箱的一侧。
8.其中，所述限位构件包括限位块和滑块，所述收纳箱还具有凹槽，所述滑块和所述收纳箱滑动连接，并位于所述滑动槽中；所述限位块和所述滑块转动连接，并位于所述凹槽中；所述限位槽设置在所述限位块上。
9.其中，所述固定组件还包括卡块，所述收纳箱还具有多个卡槽；多个所述卡槽排列在所述滑动槽的一侧；所述卡块和所述收纳箱滑动连接，并位于所述卡槽中。
10.其中，所述固定组件还包括支腿，所述收纳箱还具有收纳槽；所述支腿和所述收纳箱转动连接，并位于所述收纳槽中。
11.其中，所述一种多功能渔具坐箱还包括支架和滑轮，所述支架和所述储物箱固定连接，并位于所述储物箱的底部；所述滑轮和所述支架转动连接，并位于所述支架的一侧。
12.其中，所述一种多功能渔具坐箱还包括推杆，所述推杆和所述储物箱固定连接，并位于所述储物箱的一侧。
13.本实用新型的一种多功能渔具坐箱，包括储物箱、座椅和固定组件，所述座椅和所述储物箱转动连接，并位于所述储物箱的一侧，准备垂钓时，将所需的渔具放入所述储物箱
中，在将所述座椅主动收纳在所述储物箱的上方，只需要携带所述储物箱就能出发进行垂钓，便于垂钓者携带；到达垂钓地点时，将所述座椅转动出来，即可坐在所述座椅上进行垂钓，但垂钓时因为要拿鱼竿，不便于再拿取储物箱中其他的渔具；所述固定组件包括收纳箱、转动块、支撑块和限位构件，所述收纳箱具有滑动槽，所述支撑块具有支撑槽，所述限位构件具有限位槽；所述收纳箱和所述储物箱滑动连接，并位于所述储物箱的一侧；所述转动块和所述收纳箱转动连接，并位于所述收纳箱的一侧；所述支撑块和所述转动块滑动连接，并位于所述转动块的一侧；所述限位构件和所述收纳箱滑动连接，并位于所述滑动槽中；将所述收纳箱滑出可以使其位于座椅侧方，便于垂钓者拿取其他渔具，所述固定组件可以固定鱼竿，并可以调整鱼竿的角度，使垂钓者不需要时刻都拿着鱼竿，具体的固定方式为：垂钓时，当需要用其他渔具或固定鱼竿时，可以将所述转动块转出，将鱼竿放置在所述支撑槽上，再将鱼竿的底部放到所述限位槽中，所述支撑槽为所述鱼竿提供支撑，使其和地面形成一定角度，便于垂钓，所述限位槽可以卡住鱼竿，防止鱼竿翘起，所述支撑块和所述转动块滑动连接，可以通过滑动所述支撑块来调整鱼竿的角度，所述限位构件和所述收纳箱滑动连接，可以通过所述限位构件的上下滑动来调整鱼竿和地面的角度；从而解决了坐在所述座椅上垂钓时，因为要拿鱼竿，不便于再拿取所述储物箱中其他的渔具的问题。
附图说明
14.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。
15.图1是本实用新型第一实施例的整体的结构示意图。
16.图2是本实用新型第一实施例的细节a的局部放大图。
17.图3是本实用新型第一实施例的整体的剖视图。

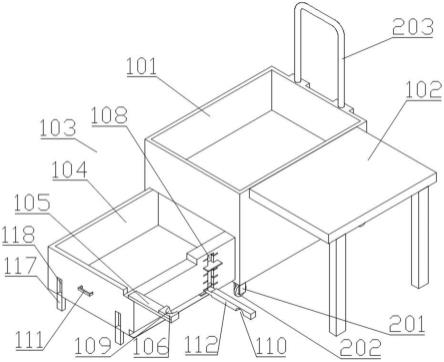

18.图4是本实用新型第二实施例的整体的结构示意图。
19.101-储物箱、102-座椅、103-固定组件、104-收纳箱、105-转动块、106-支撑块、107-限位构件、108-滑动槽、109-支撑槽、110-限位槽、111-握把、112-限位块、113-滑块、114-凹槽、115-卡块、116-卡槽、117-支腿、118-收纳槽、201-支架、202-滑轮、203-推杆。
具体实施方式
20.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。
21.本技术第一实施例为：
22.请参阅图1-图3，图1是本实用新型第一实施例的整体的结构示意图，图2是本实用新型第一实施例的细节a的局部放大图，图3是本实用新型第一实施例的整体的剖视图；本实用新型提供了一种多功能渔具坐箱，包括储物箱101、座椅102和固定组件103，所述固定组件103包括收纳箱104、转动块105、支撑块106、限位构件107、握把111、卡块115和支腿117，所述限位构件107包括限位块112和滑块113，所述支撑块106具有支撑槽109，所述限位块112具有限位槽110，所述收纳箱104还具有滑动槽108、凹槽114、多个卡槽116和具有收纳槽118。
23.在本具体实施方式中，所述座椅102和所述储物箱101转动连接，并位于所述储物箱101的一侧，准备垂钓时，将所需的渔具放入所述储物箱101中，在将所述座椅102主动收纳在所述储物箱101的上方，只需要携带所述储物箱101就能出发进行垂钓，便于垂钓者携带；到达垂钓地点时，将所述座椅102转动出来，即可坐在所述座椅102上进行垂钓。
24.其中，所述固定组件103包括收纳箱104、转动块105、支撑块106和限位构件107，所述储物箱101具有滑动槽108，所述支撑块106具有支撑槽109，所述限位构件107具有限位槽110；所述收纳箱104和所述储物箱101滑动连接，并位于所述储物箱101的一侧；所述转动块105和所述收纳箱104转动连接，并位于所述收纳箱104的一侧；所述支撑块106和所述转动块105滑动连接，并位于所述转动块105的一侧；所述限位构件107和所述收纳箱104滑动连接，并位于所述滑动槽108中；将所述收纳箱104滑出可以使其位于座椅102侧方，便于垂钓者拿取其他渔具，所述固定组件103可以固定鱼竿，并可以调整鱼竿的角度，使垂钓者不需要时刻都拿着鱼竿，具体的固定方式为：垂钓时，当需要用其他渔具或固定鱼竿时，可以将所述转动块105转出，将鱼竿放置在所述支撑槽109上，再将鱼竿的底部放到所述限位槽110中，所述支撑槽109为所述鱼竿提供支撑，使其和地面形成一定角度，便于垂钓，所述限位槽110可以卡住鱼竿，防止鱼竿翘起，所述支撑块106和所述转动块105滑动连接，可以通过滑动所述支撑块106来调整鱼竿的角度，所述限位构件107和所述收纳箱104滑动连接，可以通过所述限位构件107的上下滑动来调整鱼竿和地面的角度；从而解决了坐在所述座椅102上垂钓时，因为要拿鱼竿，不便于再拿取所述储物箱101中其他的渔具的问题。
25.其次，所述握把111和所述收纳箱104固定连接，并位于所述收纳箱104的一侧；所述握把111便于垂钓者将所述收纳箱104滑出。
26.再次，所述滑块113和所述收纳箱104滑动连接，并位于所述滑动槽108中；所述限位块112和所述滑块113转动连接，并位于所述凹槽114中；所述滑块113可以使所述限位构件107能相对所述收纳箱104进行滑动，使其可以调整鱼竿和地面的角度，所述限位块112可以通过相对所述滑块113转动安装在所述凹槽114中，使其不影响所述收纳箱104的滑动。
27.然后，所述卡块115和所述收纳箱104滑动连接，并位于所述卡槽116中；调整好鱼竿的角度后，将所述卡块115插入所述卡槽116，即可挡住所述限位构件107，使其不会再向上移动。
28.最后，所述支腿117和所述收纳箱104转动连接，并位于所述收纳槽118中；当滑出所述收纳箱104时，所述收纳箱104是悬空的，转动所述支腿117，将其从所述收纳槽118中转出，即可为所述收纳箱104提供支撑。
29.在使用过程中，当需要用其他渔具或固定鱼竿时，可以将所述转动块105转出，将鱼竿放置在所述支撑槽109上，再将鱼竿的底部放到所述限位槽110中，所述支撑槽109为所述鱼竿提供支撑，使其和地面形成一定角度，便于垂钓，所述限位槽110可以卡住鱼竿，防止鱼竿翘起，所述支撑块106和所述转动块105滑动连接，可以通过滑动所述支撑块106来调整鱼竿的角度，所述限位构件107和所述收纳箱104滑动连接，可以通过所述限位构件107的上下滑动来调整鱼竿和地面的角度，调整好鱼竿的角度后，将所述卡块115插入所述卡槽116，即可挡住所述限位构件107，使其不会再向上移动；所述固定组件103可以固定鱼竿，并可以调整鱼竿的角度，使垂钓者不需要时刻都拿着鱼竿，而将所述收纳箱104滑出可以使其位于座椅102侧方，便于垂钓者拿取其他渔具，解决了坐在座椅102上垂钓时，因为要拿鱼竿，不
便于再拿取储物箱101中其他的渔具的问题。
30.本技术第二实施例为：
31.请参阅4，图4是本实用新型第二实施例的整体的结构示意图，在第一实施例的基础上，本实施例的所述多功能渔具坐箱还包括支架201、滑轮202和推杆203。
32.在本具体实施方式中，所述支架201和所述储物箱101固定连接，并位于所述储物箱101的底部；所述滑轮202和所述支架201转动连接，并位于所述支架201的一侧；将所有渔具放入所述一种多功能渔具坐箱后，在再加上座椅102，所述一种多功能渔具坐箱整体偏重，不便于移动；可以通过所述滑轮202来使所述一种多功能渔具坐箱具有移动功能，便于移动。
33.其中，所述推杆203和所述储物箱101固定连接，并位于所述储物箱101的一侧；所述推杆203能便于垂钓者推动，使垂钓者更方便移动所述一种多功能渔具坐箱。
34.以上所揭露的仅为本实用新型的一种较佳实施例而已，当然不能以此来限定本实用新型之权利范围，本领域普通技术人员可以理解实现上述实施例的全部或部分流程，并依本实用新型权利要求所作的等同变化，仍属于实用新型所涵盖的范围。
