一种改进型液压压蜜机的制作方法

1.本实用新型涉及压蜜机技术领域，具体为一种改进型液压压蜜机。


背景技术：

2.蜂蜜是蜜蜂从开花植物的花中采得的花蜜在蜂巢中酿制的蜜，是一种营养丰富的天然滋养食品，也是最常用的滋补品之一，具有滋养、润燥、解毒、美白等功效，而压蜜机是指利用压力从含蜂蜡的热原料中提取蜂蜡的器具；
3.例如授权公告号为cn211458506u的一种压蜜机，虽然上述文件具有重复加蜜方便，挤压力度大，效率高的优点，但是上述文件仍存在，在收集蜂蜜时，由于蜂蜜具有较大的粘性，从而会粘连在筒壁上，向下流动速度较慢，导致蜂蜜的收集不彻底，会残留一部分在筒壁上，造成浪费，同时在蜂蜜凝固后，会形成污渍，需要将收集筒拆卸下来，在进行内部清理，清理也较为不便的问题，以及对蜂蜡进行挤压时，由于挤压的压力较大，会使蜂蜡破碎成不同大小的碎屑，大块的碎屑会被挤压室上的孔洞阻挡，而小块的碎屑会跟随蜂蜜流入到收集装置中，使得蜂蜜中含有部分杂质，需要转移到其余设备内进行二次过滤，导致在蜂蜜的移动过程中会灰尘被污染的问题。


技术实现要素：

4.本实用新型的目的在于提供一种改进型液压压蜜机，以解决上述背景技术中提出的在收集蜂蜜时，由于蜂蜜具有较大的粘性，从而会粘连在筒壁上，向下流动速度较慢，导致蜂蜜的收集不彻底，会残留一部分在筒壁上，造成浪费，同时在蜂蜜凝固后，会形成污渍，需要将收集筒拆卸下来，在进行内部清理，清理也较为不便的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种改进型液压压蜜机，包括机壳，所述机壳的内部左侧设置有清理装置，所述机壳的内部下方设置有过滤装置，所述过滤装置的外壁设置有收集室，所述收集室的外壁与机壳相固接，所述机壳的内部上方与液压缸相固接，所述液压缸的输出端固接有压蜜板，所述压蜜板的外壁与压蜜室相贴合，所述压蜜室的外壁下方与机壳相固接，所述压蜜室的外壁两侧开设有进料口。
6.优选的，所述清理装置包括第一电机，所述第一电机的外壁通过支架与机壳相固接，所述第一电机的输出端固接有锥齿轮组，所述锥齿轮组的后端通过转轴与机壳转动连接，所述锥齿轮组的前端固接有槽板，所述槽板的外壁通过滑槽与l形杆滑动连接，所述l形杆的外壁通过转轴与机壳转动连接，所述l形杆的一端通过滑槽与第一l形板滑动连接，所述第一l形板的外壁通过滑槽与机壳滑动连接。
7.优选的，所述第一l形板的一端固接有双层环形刮板，所述双层环形刮板的外部与收集室相贴合。
8.优选的，所述过滤装置包括第三电机，所述第三电机的外壁通过支架与机壳相固接，所述第三电机的输出端固接有过滤箱，所述过滤箱的外壁安装有过滤网。
9.优选的，所述收集室的底部两侧开设有出蜜口。
10.与现有技术相比，本实用新型的有益效果是：该改进型液压压蜜机，通过第一电机、锥齿轮组、槽板、l形杆和第一l形板之间的配合，启动第一电机，第一电机的输出端带动锥齿轮组转动，锥齿轮组带动槽板转动，槽板通过滑槽使l形杆沿着与机壳的连接处顺时针转动，l形杆的一端通过滑槽使第一l形板向下移动，第一l形板带动双层环形刮板向下移动，双层环形刮板会将收集室内壁上的蜂蜜刮下，并通过出蜜口排出装置，使得清理更加方便，解决了上述文件在收集蜂蜜时，由于蜂蜜具有较大的粘性，从而会粘连在筒壁上，向下流动速度较慢，导致蜂蜜的收集不彻底，会残留一部分在筒壁上，造成浪费，同时在蜂蜜凝固后，会形成污渍，需要将收集筒拆卸下来，在进行内部清理，清理也较为不便的问题。
11.通过第三电机、过滤箱和过滤网之间的配合，启动第三电机，第三电机的输出端带动过滤箱转动，过滤箱带动蜂蜜转动，蜂蜜由于惯性会通过过滤网甩出过滤箱，到达收集室内部，碎屑会被过滤网阻挡，实现对蜂蜜的二次过滤，解决了上述文件对蜂蜡进行挤压时，由于挤压的压力较大，会使蜂蜡破损，大块的碎屑会被挤压室上的孔洞阻挡，而小块的碎屑会跟随蜂蜜流入到收集装置中，使得蜂蜜中含有部分杂质，需要转移到其余设备内进行二次过滤，导致在蜂蜜的移动过程中会灰尘被污染的问题。
附图说明

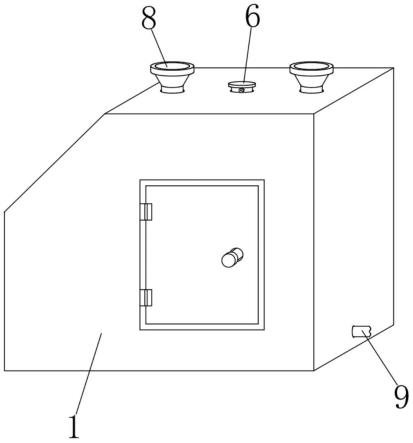

12.图1为本实用新型结构示意图；
13.图2为图1中内部连接结构主视平面示意图；
14.图3为图2中a处连接结构示意图；
15.图4为图2中实施例2连接结构示意图；
16.图5为图2中b处连接结构示意图。
17.图中：1、机壳，2、压蜜室，301、第一电机，302、锥齿轮组，303、槽板，304、l形杆，305、第一l形板，401、第二电机，402、转盘，403、横板，404、第二l形板，5、过滤装置，501、第三电机，502、过滤箱，503、过滤网，6、液压缸，7、压蜜板，8、进料口，9、出蜜口，10、双层环形刮板，11、收集室。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.实施例1：
20.请参阅图1-5，本实用新型提供一种技术方案：一种改进型液压压蜜机，包括机壳1，机壳1的内部左侧设置有用于清理收集室11的清理装置，机壳1的内部下方设置有用于对蜂蜜中碎屑进行过滤的过滤装置5，过滤装置5的外壁设置有收集室11，收集室11用于暂存蜂蜜，收集室11的外壁与机壳1相固接，机壳1的内部上方与液压缸6相固接，液压缸6的型号根据实际需求选择，满足工作需求即可，液压缸6的输出端固接有压蜜板7，液压缸6的输出端推动压蜜板7上下移动，压蜜板7的外壁与压蜜室2相贴合，压蜜板7在与压蜜室2共同配合，将蜂蜡挤压，使得蜂蜜通过压蜜室2下方的孔洞流出，压蜜室2的外壁下方与机壳1相固
接，压蜜室2的外壁两侧开设有进料口8，蜂蜡通过进料口8进入压蜜室2内部。
21.请参阅图2和3，清理装置包括第一电机301、锥齿轮组302、槽板303、l形杆304和第一l形板305，第一电机301的外壁通过支架与机壳1相固接，第一电机301的型号根据实际需求选择，满足工作需求即可，第一电机301的输出端固接有锥齿轮组302，第一电机301的输出端带动锥齿轮组302转动，锥齿轮组302的后端通过转轴与机壳1转动连接，锥齿轮组302的前端固接有槽板303，锥齿轮组302带动槽板303偏心转动，槽板303的外壁通过滑槽与l形杆304滑动连接，槽板303转动时通过滑槽使l形杆304往复摆动，l形杆304的外壁通过转轴与机壳1转动连接，l形杆304的一端通过滑槽与第一l形板305滑动连接，l形杆304转动时通过滑槽使第一l形板305上下移动，第一l形板305的外壁通过滑槽与机壳1滑动连接，第一l形板305的一端固接有双层环形刮板10，第一l形板305带动双层环形刮板10上下移动，双层环形刮板10的外部与收集室11相贴合，双层环形刮板10用于对粘在收集室11内壁上的蜂蜜进行清理；
22.启动第一电机301，第一电机301的输出端带动锥齿轮组302转动，锥齿轮组302带动槽板303转动，槽板303通过滑槽使l形杆304沿着与机壳1的连接处顺时针转动，l形杆304的一端通过滑槽使第一l形板305向下移动，第一l形板305带动双层环形刮板10向下移动，双层环形刮板10会将收集室11内壁上的蜂蜜刮下，并通过出蜜口9排出装置，使得清理更加方便，解决了上述文件在收集蜂蜜时，由于蜂蜜具有较大的粘性，从而会粘连在筒壁上，向下流动速度较慢，导致蜂蜜的收集不彻底，会残留一部分在筒壁上，造成浪费，同时在蜂蜜凝固后，会形成污渍，需要将收集筒拆卸下来，在进行内部清理，清理也较为不便的问题。
23.请参阅图2和4，过滤装置5包括第三电机501、过滤箱502和过滤网503，第三电机501的外壁通过支架与机壳1相固接，第三电机501的型号根据实际需求选择，满足工作需求即可，第三电机501的输出端固接有过滤箱502，第三电机501的输出端带动过滤箱502转动，过滤箱502的外壁安装有过滤网503，过滤网503是由80目的不锈钢过滤网制作而成，收集室11的底部两侧开设有出蜜口9，蜂蜜通过出蜜口9排出装置；
24.启动第三电机501，第三电机501的输出端带动过滤箱502转动，过滤箱502带动蜂蜜转动，蜂蜜由于惯性会通过过滤网503甩出过滤箱502，到达收集室11内部，碎屑会被过滤网503阻挡，实现对蜂蜜的二次过滤，解决了上述文件对蜂蜡进行挤压时，由于挤压的压力较大，会使蜂蜡破损，大块的碎屑会被挤压室上的孔洞阻挡，而小块的碎屑会跟随蜂蜜流入到收集装置中，使得蜂蜜中含有部分杂质，需要转移到其余设备内进行二次过滤，导致在蜂蜜的移动过程中会灰尘被污染的问题。
25.工作原理：
26.该改进型液压压蜜机在使用时，首先使用者将蜂蜡通过进料口8倒入压蜜室2内部，之后调节液压缸6，使得液压缸6的输出端推动压蜜板7向下移动，压蜜板7在与压蜜室2共同配合对蜂蜡挤压，使得蜂蜜通过压蜜室2下方的孔洞流入过滤箱502内部，此时接通第三电机501的外接电源，启动第三电机501，第三电机501的输出端带动过滤箱502转动，过滤箱502带动蜂蜜转动，蜂蜜由于惯性会通过过滤网503甩出过滤箱502，到达收集室11内部，碎屑会被过滤网503阻挡，实现对蜂蜜的二次过滤，到达收集室11内部蜂蜜会通过出蜜口9排出装置，同时接通第一电机301的外接电源，启动第一电机301，第一电机301的输出端带动锥齿轮组302转动，锥齿轮组302带动槽板303转动，槽板303通过滑槽使l形杆304沿着与
机壳1的连接处顺时针转动，l形杆304的一端通过滑槽使第一l形板305向下移动，第一l形板305带动双层环形刮板10向下移动，双层环形刮板10会将收集室11内壁上的蜂蜜刮下，并通过出蜜口9排出装置，使得清理更加方便，完成此次装置的使用。
27.实施例2：
28.请参阅图4和5，本实用新型提供一种技术方案：一种改进型液压压蜜机，其中清理装置还可以包括第二电机401、转盘402、横板403和第二l形板404，第二电机401的外壁通过支架与机壳1相固接，第二电机401的型号根据实际需求选择，满足工作需求即可，第二电机401的输出端固接有转盘402，第二电机401的输出端带动转盘402转动，转盘402的外壁通过滑槽与横板403滑动连接，转盘402通过滑槽使横板403上下移动，横板403的外壁固接有第二l形板404，横板403带动第二l形板404上下移动，第二l形板404的外壁通过滑槽与机壳1滑动连接，第二l形板404的一端固接有双层环形刮板10，第二l形板404带动双层环形刮板10移动；
29.启动第二电机401，第二电机401的输出端带动转盘402转动，转盘402通过滑槽使横板403向下移动，横板403带动第二l形板404移动，第二l形板404同时带动双层环形刮板10移动，双层环形刮板10会将收集箱11内壁上的蜂蜜刮下，通过出蜜口9排出装置，解决了上述文件在收集蜂蜜时，由于蜂蜜具有较大的粘性，从而会粘连在筒壁上，向下流动速度较慢，导致蜂蜜的收集不彻底，会残留一部分在筒壁上，造成浪费，同时在蜂蜜凝固后，会形成污渍，需要将收集筒拆卸下来，在进行内部清理，清理也较为不便的问题。
30.工作原理：
31.在该清理装置使用时，使用者接通第二电机401的外接电源，启动第二电机401，第二电机401的输出端带动转盘402转动，转盘402通过滑槽使横板403向下移动，横板403带动第二l形板404移动，第二l形板404同时带动双层环形刮板10移动，双层环形刮板10会将收集箱11内壁上的蜂蜜刮下，通过出蜜口9排出装置，完成此次装置的使用。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
