一种枣树嫁接削接穗的辅助工具的制作方法

1.本发明涉及种植设备技术领域，具体为一种枣树嫁接削接穗的辅助工具。


背景技术：

2.在生产实践过程中，嫁接对经济价值的提高，也有着非常多的实例：如普通的水杉，价值一元；而通过嫁接手段，培育成金叶水杉后，经济价值提高20多倍；再如普通的大叶女贞树，价值几角钱；而通过嫁接的手段，培育成彩叶桢树后，其经济价值更高达近百倍。由此可见，嫁接对品种的改良，经济价值的提高都有着非常重要的意义。
3.嫁接对一些不产生种子的果木(如柿，柑橘的一些品种)的繁殖意义重大。嫁接既能保持接穗品种的优良性状，又能利用砧木的有利特性，达到早结果、增强抗寒性、抗旱性、抗病虫害的能力，还能经济利用繁殖材料、增加苗木数量。常用于果树、林木、花卉的繁殖上；也用于瓜类蔬菜育苗上。嫁接分枝接和芽接两大类，前者以春秋两季进行为宜，尤以春季成活率较高。后者以夏季进行为宜。
4.在植物嫁接操作中，用来嫁接到砧木上的芽、枝等分生组织被称为接穗，一般用于经济林木，蔬菜等方面，枣树春季硬枝嫁接一般采用手工削接穗。
5.然而手工削接穗存在很多弊端，一方面削接穗时间过长引起接穗失水，另一方面容易导致接穗嫁接面不平整，最终导致枣树嫁接成活率低，尤其是新手削接穗，失败率较大，因此需要相应的辅助工具。
6.为此，提出一种枣树嫁接削接穗的辅助工具。


技术实现要素：

7.本发明的目的在于提供一种枣树嫁接削接穗的辅助工具，以解决上述背景技术中提出的问题。
8.为了解决上述技术问题，本发明提供如下技术方案：一种枣树嫁接削接穗的辅助工具，包括底座，所述底座上设置有定位机构，所述定位机构包括底板，所述底板固定连接在所述底座的上表面，所述底板的上表面通过支撑杆固定连接有定位环，所述定位环的内表面转动设有转动环，所述转动环的端面设有连接机构，所述底板对应定位环的一端设有支撑板。
9.根据上述技术方案，所述连接机构包括通孔，所述通孔的数量为多个，且通孔呈环形均匀分布在所述转动环的端面上，所述通孔远离转动环轴心的一端内周面设置有环形槽，所述环形槽的内表面转动设有转动套筒，所述通孔的内表面分别滑动设有活动杆，所述转动套筒套设在对应的活动杆的外侧，所述转动套筒的侧壁设有弧形滑槽，所述活动杆的外周面对应弧形滑槽处固定连接有限位柱，所述转动环的外表面转动设有传动环，所述转动套筒分别与所述传动环相接触，所述活动杆靠近转动环轴心的一端分别固定连接有固定板。
10.根据上述技术方案，所述活动杆的外周面设有限位槽，所述通孔的内周面对应限
位槽处固定连接有限位块。
11.根据上述技术方案，所述固定板靠近所述转动环轴心的一侧表面分别转动设有辊轮。
12.根据上述技术方案，所述转动环的两侧表面分别设有圆形槽，所述圆形槽分别与转动环同轴设置，所述定位环套设在转动环的外侧，所述定位环的两侧内壁的内表面对应所述转动环处分别固定连接限位环。
13.与现有技术相比，本发明所达到的有益效果是：本发明，通过设置有底座，在底座上固定连接底板，底板通过支撑杆连接定位环，定位环内部转动设置转动环，转动环可相对定位环转动，通过在转动环的内部设置连接机构，通过连接机构对枣树接穗进行固定，而同时枣树接穗可随意旋转，从而实现了对接穗的固定，便于对其进行切割，保证断面平整，操作方便。
附图说明
14.附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

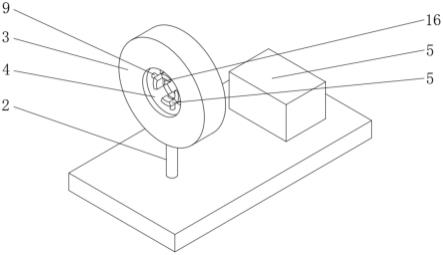

15.图1是本发明的结构示意图；
16.图2是本发明的转动环主视剖面结构示意图；
17.图3是本发明的转动环结构示意图；
18.图4是本发明的定位环右视剖面结构示意图；
19.图中：1-底板、2-支撑杆、3-定位环、4-转动环、5-支撑板、6-通孔、7-环形槽、8-转动套筒、9-活动杆、10-弧形滑槽、11-限位柱、12-传动环、13-固定板、14-限位槽、15-限位块、16-辊轮、17-圆形槽、18-限位环。
具体实施方式
20.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
21.请参阅图1-4，本发明提供技术方案：一种枣树嫁接削接穗的辅助工具，包括底座，底座呈矩形块状结构，底座上可设置吸盘，以便将底座固定在地面上，保证设备使用时的稳定，所述底座上设置有定位机构，所述定位机构包括底板1，如图1所示，所述点1呈矩形板件，所述底板1固定连接在所述底座的上表面，所述底板1的上表面通过支撑杆2固定连接有定位环3，定位环3整体呈环形，所述定位环3的内表面转动设有转动环4，定位环3与转动环4同轴设置，所述转动环4的端面设有连接机构，所述底板1对应定位环3的一端设有支撑板5，装置使用时，待嫁接的削接穗由转动环4中心处穿入，由连接机构对其进行固定，而后在支撑板5上对削接穗进行切割操作；
22.具体而言，所述连接机构包括通孔6，所述通孔6的数量为多个，且通孔6呈环形均匀分布在所述转动环4的端面上，通孔6的轴心分别朝向转动环4的轴心，所述通孔6远离转动环4轴心的一端内周面设置有环形槽7，环形槽7与对应的通孔6同轴设置，所述环形槽7的
内表面转动设有转动套筒8，所述通孔6的内表面分别滑动设有活动杆9，活动杆9可沿着通孔6的轴心滑动，所述转动套筒8套设在对应的活动杆9的外侧，所述转动套筒8的侧壁设有弧形滑槽10，所述活动杆9的外周面对应弧形滑槽10处固定连接有限位柱11，如图2所示，当活动杆9相对通孔6滑动时，在限位柱11以及弧形滑槽10的作用下带动转动套筒8同步旋转，所述转动环4的外表面转动设有传动环12，传动环12与转动环4同轴设置，所述转动套筒8分别与所述传动环12相接触，所述活动杆9靠近转动环4轴心的一端分别固定连接有固定板13，当一端固定板13收到挤压时，固定板13带动活动杆9同步移动，活动杆9则通过限位柱11以及弧形滑槽10带动转动套筒8同步旋转，转动套筒8通过带动传动环12围绕着转动环4旋转，使传动环12带动转动套筒8同步旋转，通过弧形滑槽10以及限位柱11带动其余的活动杆9同步移动，实现自动对正，通过在活动杆9上设置弹性件，由弹性件调动活动杆9产生朝向转动环4轴心方向的应力，从而保证固定板13对削接穗的夹紧。
23.具体而言，所述活动杆9的外周面设有限位槽14，所述通孔6的内周面对应限位槽14处固定连接有限位块15，其中限位槽14的长度方向与活动杆9的长度方向同向设置，当活动杆9相对通孔6滑动时，限位块15也会在限位槽14的内部同步滑动，防止活动杆9相对通孔6而旋转；
24.具体而言，所述固定板13靠近所述转动环4轴心的一侧表面分别转动设有辊轮16，方便削接穗在转动环4的内部径向移动；
25.具体而言，所述转动环4的两侧表面分别设有圆形槽17，所述圆形槽17分别与转动环4同轴设置，所述定位环3套设在转动环4的外侧，所述定位环3的两侧内壁的内表面对应所述转动环4处分别固定连接限位环18，从而转动环4可相对定位环3旋转，方便对削接穗的切削操作。
26.本实用新型使用时，将待嫁接的削接穗由转动环4插入，插入过程中，固定板13带动活动杆9移动，活动杆9通过限位柱11与弧形滑槽10带动转动套筒8旋转，转动套筒8带动传动环12同步旋转，带动其余转动套筒8旋转，从而在限位柱11与弧形滑槽10的作用下带动活动杆9同步移动，使削接穗自动对正，从而可在支撑板5上进行切削操作。
