一种自动清理灌溉带的制作方法

本技术涉及农业，更具体地说，它涉及一种自动清理灌溉带。

背景技术：

1、我国发展现代农业，面临着资源紧缺与资源消耗过大的双重挑战。以信息传感设备、传感网、互联网和智能信息处理为核心的物联网将为农业生产过程中量化分析、智能决策、变量投入、定位操作的现代农业生产管理技术体系开辟新的思路和有利手段，将在农业领域得到广泛应用，并将进一步促进信息技术与农业现代化的融合。

2、在农业种植过程中，灌溉农作物是必不可少的，智能农业中有水肥一体化系统，通过灌溉带对农作物进行灌溉，根据农作物所需的水分和养分，对其进行精准估算，然后将水分和养分定时定量且均匀地输送至农作物的根部，从而令其茁壮生长，不会浪费过多的水肥资源，但在实际应用中，对植物根部滴灌完肥料后，会在管内残留一定量的肥料，为了实现精准灌溉，现有技术会将管道进行冲水清洗，但管道上存在较多灌溉口，清洗时水会流向农作物，影响农作物的生长。

3、因此需要提出一种新的方案来解决这个问题。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种自动清理灌溉带，具有自动清理灌溉带本体内残留的农药的优点。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种自动清理灌溉带，包括灌溉带本体，所述灌溉带本体上设置有若干出水管，所述灌溉带本体的内壁上设置有用于封闭出水管的连接组件，所述灌溉带本体上设置有排水管。

3、通过采用上述技术方案，在对农作物进行滴灌完肥料后，连接片上的连接组件将灌溉带本体上的出水管封闭，而后往灌溉带本体内注入水，使水通过灌溉带本体内，从而带走灌溉带本体里残留的肥料，最后废水从排水管中排出，下一次灌溉时，由于灌溉带本体内无残留的肥料，用料都可以精确的计算，实现了精准灌溉。

4、本实用新型进一步设置为：所述排水管远离灌溉带本体的一端设置有集水槽。

5、通过采用上述技术方案，集水槽用于收集清洗灌溉带本体后的废水，简单净化后，可作为中水使用。

6、本实用新型进一步设置为：所述连接组件包括开设在灌溉带本体上的滑槽和设置在灌溉带本体内的移动片，所述移动片上固定连接有连接块，所述连接块与滑槽滑动连接，所述移动片的一端固定连接有刮板。

7、通过采用上述技术方案，灌溉完农作物后，刮板将灌溉带本体内的残留化肥刮除，移动片上的连接块通过滑槽实现了在灌溉带本体内移动，使移动片可以转至与出水管的管口处，将灌溉带本体上的出水管堵住，再对灌溉带本体内部进行冲洗。

8、本实用新型进一步设置为：所述移动片的宽度与出水管的管径大小相等。

9、通过采用上述技术方案，移动片转动后可以刚好将出水管的开口堵住，又可以最大程度的减少移动片内表面与肥料的接触，减少肥料的残留。

10、本实用新型进一步设置为：所述移动片上固定连接有固定片，所述固定片上固定连接有连接杆，所述连接杆上设置有驱动组件。

11、通过采用上述技术方案，固定片与移动片固定连接，固定片上设置有连接杆，通过驱动组件来转动连接杆，从而带动移动片转动，方便对移动片的控制。

12、本实用新型进一步设置为：所述驱动组件包括与连接杆固定连接的第一锥齿轮、电机和第二锥齿轮，所述第一锥齿轮与第二锥齿轮相互啮合，所述第二锥齿轮上固定连接有中心轴，所述中心轴与电机的输出轴固定连接。

13、通过采用上述技术方案，电机的输出轴与中心轴固定连接，电机输出轴转动，从而带动中心轴转动，中心轴与第二锥齿轮固定连接，使第二锥齿轮随着中心轴转动，由于第二锥齿轮与第一锥齿轮相互啮合，使第二锥齿轮带动第一锥齿轮转动，从而使第一锥齿轮带动连接轴转动，连接轴和固定片固定连接，移动片和固定片固定连接，从而使移动片在灌溉带本体内转动。

14、本实用新型进一步设置为：所述电机底部设置有置物架。

15、通过采用上述技术方案，置物架将电机抬高，从而使电机不与地面接触，防止地面在浇灌后，土壤内的水分进入电机，使电机可以保持相对干燥，延长了电机的使用寿命。

16、综上所述，本实用新型具有以下有益效果：在对农作物进行滴灌完肥料后，连接片上的连接组件将灌溉带本体上的出水管封闭，而后往灌溉带本体内注入水，使水通过灌溉带本体内，从而带走灌溉带本体里残留的肥料，最后废水从排水管中排出，下一次灌溉时，由于灌溉带本体内无残留的肥料，用料都可以精确的计算，实现了精准灌溉。

技术特征：

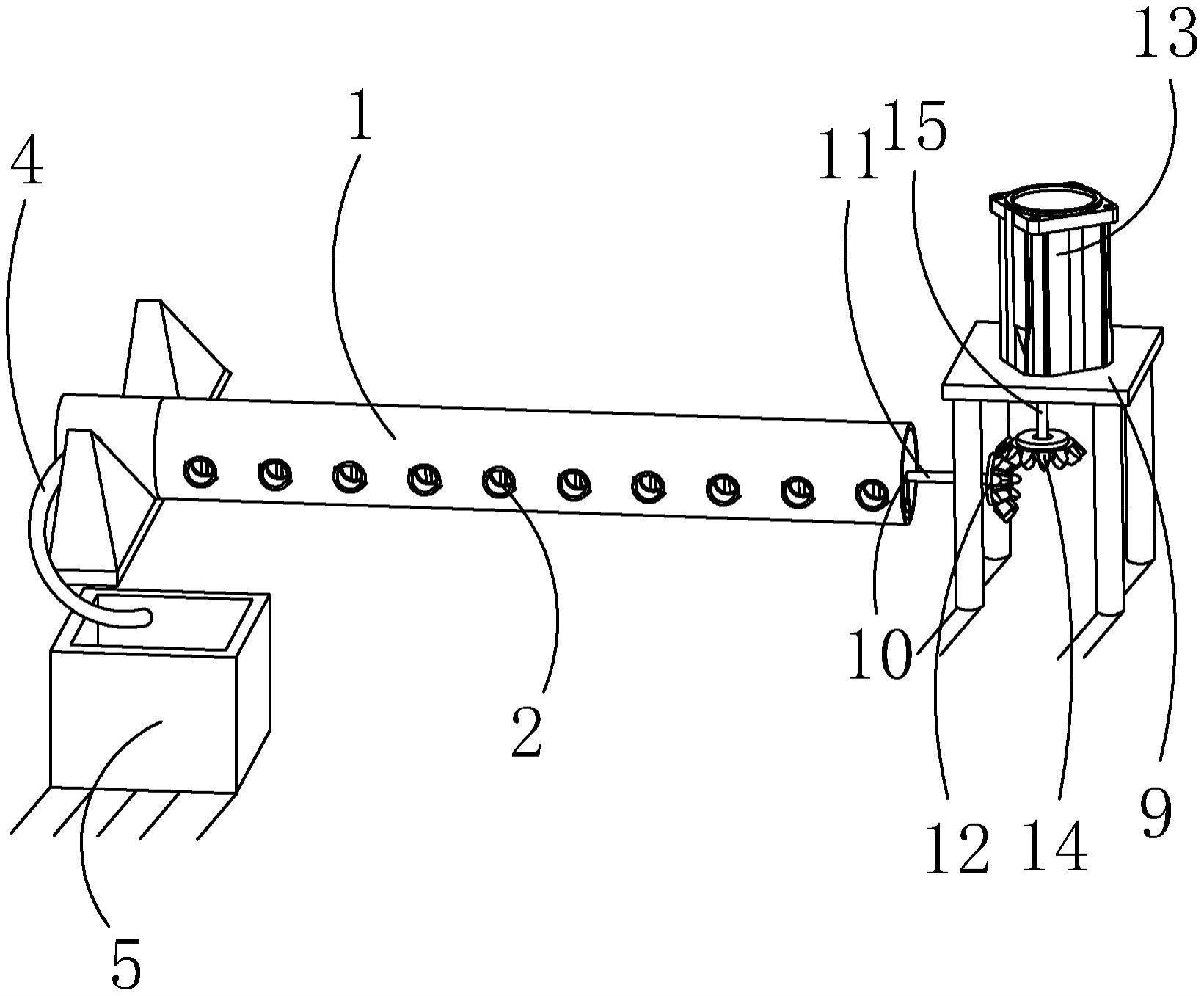

1.一种自动清理灌溉带，包括灌溉带本体(1)，其特征在于：所述灌溉带本体(1)上设置有若干出水管(2)，所述灌溉带本体(1)的内壁上设置有用于封闭出水管(2)的连接组件，所述灌溉带本体(1)上设置有排水管(4)。

2.根据权利要求1所述的一种自动清理灌溉带，其特征在于：所述排水管(4)远离灌溉带本体(1)的一端设置有集水槽(5)。

3.根据权利要求2所述的一种自动清理灌溉带，其特征在于：所述连接组件包括开设在灌溉带本体(1)上的滑槽(6)和设置在灌溉带本体(1)内的移动片(7)，所述移动片(7)上固定连接有连接块(8)，所述连接块(8)与滑槽(6)滑动连接，所述移动片(7)的一端固定连接有刮板(3)。

4.根据权利要求3所述的一种自动清理灌溉带，其特征在于：所述移动片(7)的宽度与出水管(2)的管径大小相等。

5.根据权利要求4所述的一种自动清理灌溉带，其特征在于：所述移动片(7)上固定连接有固定片(10)，所述固定片(10)上固定连接有连接杆(11)，所述连接杆(11)上设置有驱动组件。

6.根据权利要求5所述的一种自动清理灌溉带，其特征在于：所述驱动组件包括与连接杆(11)固定连接的第一锥齿轮(12)、电机(13)和第二锥齿轮(14)，所述第一锥齿轮(12)与第二锥齿轮(14)相互啮合，所述第二锥齿轮(14)上固定连接有中心轴(15)，所述中心轴(15)与电机(13)的输出轴固定连接。

7.根据权利要求6所述的一种自动清理灌溉带，其特征在于：所述电机(13)底部设置有置物架(9)。

技术总结
本技术公开了一种自动清理灌溉带，旨在解决水肥一体灌溉时，灌溉带内容易残留肥料，从而影响精准肥料的灌溉的问题。其技术方案要点是：包括灌溉带本体，所述灌溉带本体上设置有若干出水管，所述灌溉带本体的内壁上设置有用于封闭出水管的连接组件，所述灌溉带本体上设置有排水管。本技术在对农作物进行滴灌完肥料后，连接片上的连接组件将灌溉带本体上的出水管封闭，而后往灌溉带本体内注入水，使水通过灌溉带本体内，从而带走灌溉带本体里残留的肥料，最后废水从排水管中排出，下一次灌溉时，由于灌溉带本体内无残留的肥料，用料都可以精确的计算，实现了精准灌溉。

技术研发人员：刘林波,高咸武,翁正佩,彭聪聪
受保护的技术使用者：浙江华盟电气有限公司
技术研发日：20221013
技术公布日：2024/1/13
