一种高速建设山间坡度种植树苗修剪装置的制作方法

本技术涉及修剪工具，尤其涉及一种高速建设山间坡度种植树苗修剪装置。

背景技术：

1、高速公路两旁山间坡面上种植的树木，能够对高速公路上的噪音进行阻挡，防止噪音扰民影响周边人民的正常生活，同时能够给加强绿化，减少空气中的灰尘含量，避免造成高速公路视野状态不好的问题，为了控制树木长势，通常需要对树苗进行修剪，防止出现树苗枝干过长对高速公路进行阻碍影响通行的问题。

2、现有的高速公路树苗修剪装置，是通过使用修剪用的剪刀对树苗进行修剪，但是修剪完成之后的树苗会在修剪处留下伤口，树苗的伤口容易感染和吸引昆虫造成树苗枯萎死亡，因此在修剪之后会对树苗进行药物喷洒，以提高树苗的存活率，但是高速路旁反复进行树苗修剪工作，危险系数会不断提高，同时反复更换操作工作过于不便。

3、针对上述问题，现在研发了一种在对树苗进行修剪的同时能够对树苗进行喷药，提高树苗修剪效率的同时提高树苗修剪后的存活率的高速建设山间坡度种植树苗修剪装置。

技术实现思路

1、为了克服修剪之后对树苗进行药物喷洒需要反复更换操作工具，进行树苗修剪工作过于不便，同时会降低修剪效率的缺点，提供一种在对树苗进行修剪的同时能够对树苗进行喷药，提高树苗修剪效率的同时提高树苗修剪后的存活率的高速建设山间坡度种植树苗修剪装置。

2、技术方案是：一种高速建设山间坡度种植树苗修剪装置，包括有剪切件、连接件、握把和喷药机构，剪切件共有两个呈上下设置，两个剪切件互为转动式连接，上部的剪切件顶部连接有连接件，两个剪切件后侧均连接有握把，连接件上设有喷药机构。

3、进一步地，喷药机构包括有打气囊、送气管、存药罐和输药管，剪切件之间连接有打气囊，连接件上连接有存药罐，存药罐与打气囊之间连接有送气管，存药罐与剪切件之间均连接有输药管，剪切件上均开有喷药口。

4、进一步地，还包括有固定机构，固定机构包括有连接环、固定带和套杆，左部握把后侧连接有连接环，连接环上转动式连接有固定带，右部的握把上连接有套杆。

5、进一步地，握把上均设有防滑软垫。

6、进一步地，存药罐底部设有盖子。

7、进一步地，套杆后部为圆球形。

8、本实用新型的有益效果为：1、本实用新型通过剪切件的相互运动，同时带动打气囊进行运作，使得打气囊空气压缩挤通过送气管导入到存药罐内，由存药罐将药液通过输药管导出到喷药口出进行喷洒，从而达到了在对树苗进行修剪的同时能够对树苗进行喷药，提高树苗修剪效率的同时提高树苗修剪后的存活率的效果。

9、2、本实用新型通过固定带与套杆对握把和剪切件进行限位与释放，从而达到了在不需要使用本装置时，能够对握把和剪切件进行限位控制，使得在对本装置进行拿持和放置时能够给更为便捷的效果。

技术特征：

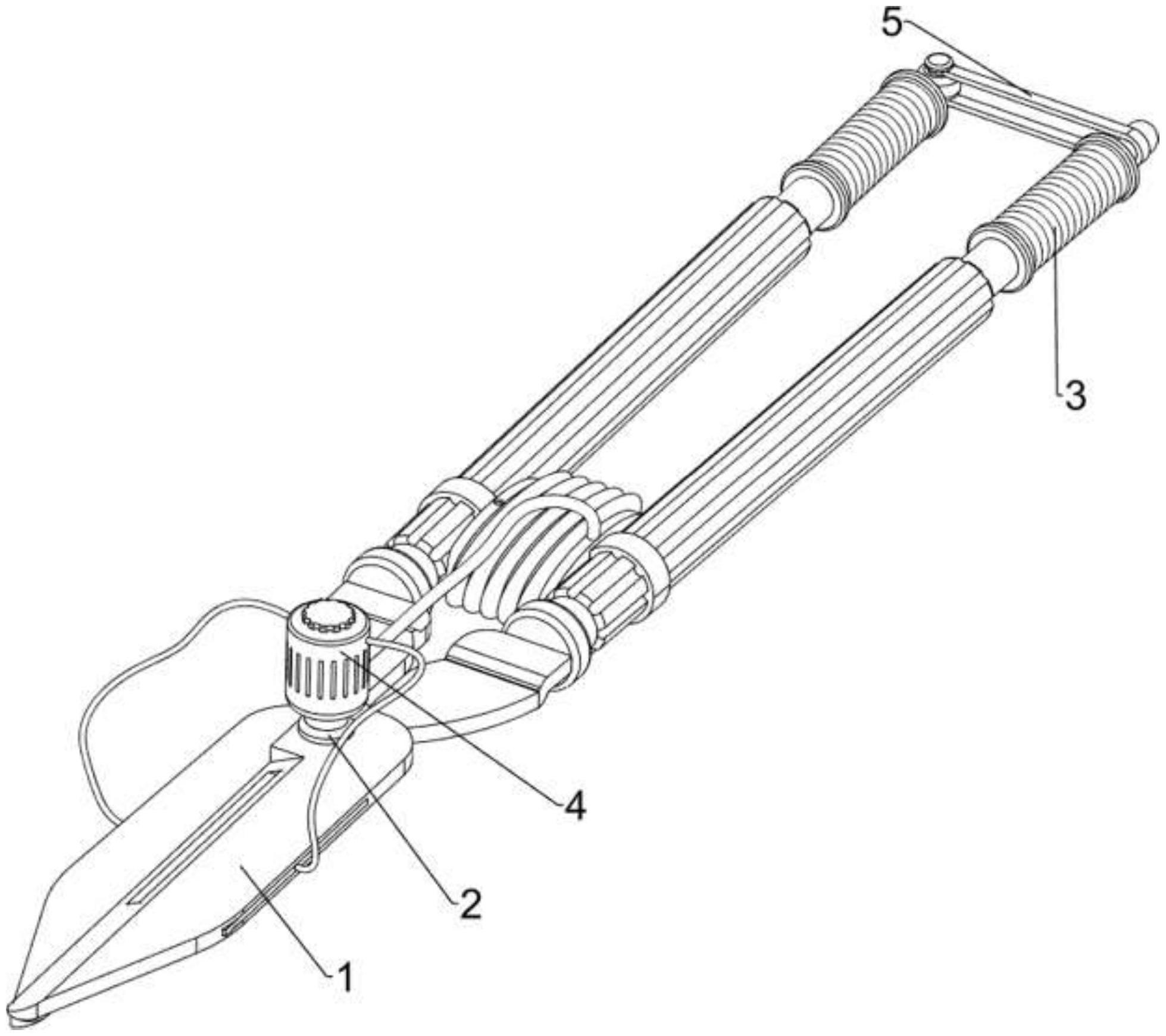

1.一种高速建设山间坡度种植树苗修剪装置，其特征在于，包括有剪切件(1)、连接件(2)、握把(3)和喷药机构(4)，剪切件(1)共有两个呈上下设置，两个剪切件(1)互为转动式连接，上部的剪切件(1)顶部连接有连接件(2)，两个剪切件(1)后侧均连接有握把(3)，连接件(2)上设有喷药机构(4)。

2.根据权利要求1所述的一种高速建设山间坡度种植树苗修剪装置，其特征在于，喷药机构(4)包括有打气囊(41)、送气管(42)、存药罐(43)和输药管(44)，剪切件(1)之间连接有打气囊(41)，连接件(2)上连接有存药罐(43)，存药罐(43)与打气囊(41)之间连接有送气管(42)，存药罐(43)与剪切件(1)之间均连接有输药管(44)，剪切件(1)上均开有喷药口(45)。

3.根据权利要求2所述的一种高速建设山间坡度种植树苗修剪装置，其特征在于，还包括有固定机构(5)，固定机构(5)包括有连接环(51)、固定带(52)和套杆(53)，左部握把(3)后侧连接有连接环(51)，连接环(51)上转动式连接有固定带(52)，右部的握把(3)上连接有套杆(53)。

4.根据权利要求1所述的一种高速建设山间坡度种植树苗修剪装置，其特征在于，握把(3)上均设有防滑软垫。

5.根据权利要求2所述的一种高速建设山间坡度种植树苗修剪装置，其特征在于，存药罐(43)底部设有盖子。

6.根据权利要求3所述的一种高速建设山间坡度种植树苗修剪装置，其特征在于，套杆(53)后部为圆球形。

技术总结
本技术涉及修剪工具技术领域，尤其涉及一种高速建设山间坡度种植树苗修剪装置。提供一种在对树苗进行修剪的同时能够对树苗进行喷药，提高树苗修剪效率的同时提高树苗修剪后的存活率的高速建设山间坡度种植树苗修剪装置。一种高速建设山间坡度种植树苗修剪装置，包括有剪切件等，剪切件共有两个呈上下设置，两个剪切件互为转动式连接。本技术通过剪切件的相互运动，同时带动打气囊进行运作，使得打气囊空气压缩挤通过送气管导入到存药罐内，由存药罐将药液通过输药管导出到喷药口出进行喷洒，从而达到了在对树苗进行修剪的同时能够对树苗进行喷药，提高树苗修剪效率的同时提高树苗修剪后的存活率的效果。

技术研发人员：孔天君,张华琦
受保护的技术使用者：淄博市交通建设发展中心
技术研发日：20221101
技术公布日：2024/1/12
