一种叶面肥试验用遮挡装置的制作方法

1.本技术涉及施肥辅助工具技术领域，尤其涉及一种叶面肥试验用遮挡装置。


背景技术：

2.叶面肥是以叶面吸收为目的，将作物所需养分直接施用叶面的肥料，称为叶面肥。 叶面肥是营养元素施用于农作物叶片表面，通过叶片的吸收而发挥其功能的一种肥料类型，植物的叶片有上下两层表皮，由表皮细胞组成，表上细胞的外侧有角质层和蜡质，可以保护表皮组织下的叶肉细胞行使光合、呼吸等功能，不受外界不利条件变化的影响，叶片表面还有许多微小的气孔，行使气体更换的功能。在对作物（如金柑、蓝莓等高度在2米以内，树体直径2-3米左右的小浆果）进行叶面施肥时，由于采用的是喷洒方式，在户外风较大的情况时容易出现肥料被风带走，造成叶面肥喷洒不均匀而且存在浪费的问题。此外，在相同环境下对不同植株做对比试验时，有风状态下喷洒叶面肥时也容易造成附近植株的叶面被污染，影响试验准确性。


技术实现要素：

3.为解决上述问题，本技术采用如下技术方案实现：
4.一种叶面肥试验用遮挡装置，包括：
5.立架，其为一可移动架体，能够竖直设置在被喷洒叶面肥的植株周围，用于支撑、悬吊喷洒叶面肥的零部件；立架可以采用单根杆状结构，也可以是组合式如铁塔、脚手架等形式，只要能够起到支撑、悬吊作用即可。
6.横向支撑杆，其呈杆状结构，并与所述立架垂直连接；横向支撑杆主要起悬吊顶罩、遮挡帘的作用，因此其应当具有足够的机械强度，此外其长度至少大于植株的半径。
7.顶罩，其呈圆盘状或锥体结构，固定设置在所述横向支撑杆的端部；顶罩的作用是支撑遮挡帘，使其能够展开以便于罩住植株，顶罩的朝向应当是向下设置，即其轴心与立架的方向相同向。
8.遮挡帘，采用能够挡风的材料制成，其固定设在所述顶罩的外周，与所述顶罩构成一个底部敞口的罩子；遮挡帘主要用于挡风，可以采用编织物、塑料布、塑料薄膜等柔性便于折叠的材料制成。
9.输液管，其穿设在所述立架、横向支撑杆以及顶罩之间，用于输送液态的叶面肥，所述顶罩内设置有喷淋头，所述输液管与所述喷淋头连接。使用时，将立架竖直固定在待喷洒叶面肥的作物旁边，并调整其与作物的距离，使得横向支撑杆末端的顶罩正好位于作物的顶上中部，这个时候顶罩四周固定的遮挡帘就能围住作物，遮挡帘与顶罩将作物外周和顶部罩住后，就可以利用水泵往输液管中泵入液态叶面肥，输液管的另一端和顶罩内的喷淋头连接，液态叶面肥从喷淋头喷出，就可以对作物进行施肥。由于作物的四周和顶部都设置有遮挡物，外部即使有风也不影响施肥，很好地解决了现有技术因没有遮挡导致叶面肥浪费以及污染周围作物的问题。
10.优选地，所述立架包括底座和立柱，所述底座呈块状结构，其上面固定设置有底座连接部，所述底座连接部呈筒状结构；
11.所述立柱采用圆管管材制成，其可拆卸插设在所述底座连接部内；座连接部是一段内径略大于立柱的管材制成，立柱插入其中时正好能够竖立，这样的结构便于拆装、移动。
12.所述横向支撑杆包括套筒、横杆以及伸缩杆；所述套筒的内径大于所述立柱的外径，套筒能够套设在所述立柱外；
13.所述横杆垂直固定在所述套筒的一侧，套筒的另一侧设置有套筒固定螺钉，用于将所述套筒固定在所述立柱上；套筒和横杆构成一个t形结构，由于套筒可以沿着立柱上下滑动并利用套筒固定螺栓固定，因此能够灵活调节横杆与地面的高度，从而适应不同植株的高度。
14.所述横杆采用管材制成，横杆内可滑动设置有所述伸缩杆，所述伸缩杆的端部固定设置有所述顶罩。横杆内可滑动设置有伸缩杆，这样的结构可以调节整个横向支撑杆向外伸缩的长度，以适应不同直径的植株。套筒固定螺钉的结构是常用的伸缩管固定方式，即在套筒上开设一个孔，孔内设置内螺纹或者焊接一个螺母，螺母内设置有螺丝钉，通过旋转螺丝钉就可以进行调节。
15.优选地，所述立柱的底部侧面固定设置有第一管路快接头；第一管路快接头用于与外部的泵快速连接，提高工作效率。
16.所述横杆靠近套筒一侧的上面固定设置有第二管路快接头；
17.所述立柱内设有螺旋状的输液管，其中该螺旋状的输液管一端与所述第一管路快接头，另一端伸出立柱的顶部与所述第二管路快接头连接；这样的结构便于快速拆装，可以提高工作效率。输液管采用螺旋状的结构，能够根据需要伸长或者缩短，以适应横向支撑杆的高度。
18.所述横杆内也设有螺旋状的输液管，其一端与所述第二管路快接头连接，另一端穿过伸缩杆与所述喷淋头连接。这里也采用螺旋状的输液管，其作用与上述相同，都是为了便于伸缩调节。
19.优选地，所述横杆远离所述套筒一端上还固定设置有伸缩杆固定螺钉，用于固定所述伸缩杆。这样的设计使得整个结构更为稳定，也便于拆卸。其结构与套筒固定螺钉的结构相同。
20.优选地，所述顶罩采用中空塑料材质制成。这样的结构在保证其具有足够的机械强度能够支撑、悬吊遮挡帘的同时又不会很重，便于移动。
21.优选地，所述遮挡帘采用透明塑料薄膜制成。透明塑料薄膜便于观察叶面肥的喷洒情况，以便于及时调整喷洒量。
22.优选地，所述立柱、横杆以及伸缩杆均采用横截面为圆形的钢管制成。
23.优选地，所述底座呈方体结构，其两端分别平行开设有滑槽，所述滑槽内可滑动设置有伸缩支撑座。伸缩支撑座的作用是增加整个底座与地面的接触面积，当横杆和伸缩杆相对位置变化时，如变长，为了使得整个结构稳定，底座需要相应地增加接触面，因此通过伸缩支撑座的伸缩即可实现。这样的伸缩结构便于根据工况调节，而且也便于收纳、移动。
24.优选地，所述伸缩支撑座包括支撑座本体和支撑座滑轨，所述支撑座本体的一侧
分别固定设置有两根所述支撑座滑轨，两根支撑座滑轨与所述滑槽相互匹配对应，两根支撑座滑轨能够插入两个所述滑槽内并能够沿着滑槽滑动。
25.优选地，所述支撑座本体呈c字形结构，c字形的开口与所述支撑座滑轨的方向相反。设计c字形结构支撑座本体的目的是考虑到有时候伸缩支撑座伸出较长时，为了不和植株的根部干涉，做成c形结构，可以环抱在植株根部，不影响植株，还能增加支撑座与地面的接触面积。
26.本技术公开的一种叶面肥试验用遮挡装置，包括立架、横向支撑杆、顶罩、遮挡帘以及输液管。横向支撑杆为杆状结构，其与所述立架垂直连接，横向支撑杆远离立架的一端固定设置有顶罩，顶罩内设置有喷淋头，输液管与喷淋头连接，顶罩的外周围绕设置遮挡帘。利用立架、横向支撑杆、顶罩以及遮挡帘构成一个能够支撑并罩住待施肥植株的罩子，利用输液管与喷淋头进行施肥，由于作物的四周和顶部都设置有遮挡物，外部即使有风也不影响施肥，很好地解决了现有技术因没有遮挡导致叶面肥浪费以及污染周围作物的问题。整个装置结构简单，成本低廉，操作方便，而且还体积小，重量轻，便于携带，具有广泛的推广前景。
附图说明

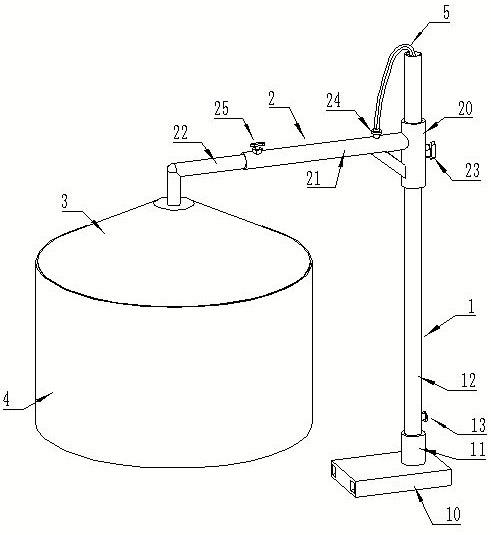

27.图1是本技术提供的实施例立体结构示意图；
28.图2是本技术提供的实施例局部剖视图；
29.图3是本技术提供的实施例主视图；
30.图4是本技术提供的实施例左视图；
31.图5是本技术提供的实施例俯视图；
32.图6是本技术提供的实施例增加伸缩支撑座后的立体结构示意图；
33.图7是本技术提供的实施例中伸缩支撑座的立体结构示意图。
具体实施方式
34.为使本技术实施方式的目的、技术方案和优点更加清楚，下面将结合本技术实施方式中的图1~7，对本技术实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本技术一部分实施方式，而不是全部的实施方式。基于本技术中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本技术保护的范围。因此，以下对在附图中提供的本技术的实施方式的详细描述并非旨在限制要求保护的本技术的范围，而是仅仅表示本技术的选定实施方式。在本技术的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。
35.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本技术的描述中，“多个”的含义是两个或两个以上，
除非另有明确具体的限定。
36.如图1~5所示，一种叶面肥试验用遮挡装置，包括立架1、横向支撑杆2、顶罩3、遮挡帘4以及输液管5，其中：
37.立架1，其为一可移动架体，能够竖直设置在被喷洒叶面肥的植株周围，用于支撑、悬吊喷洒叶面肥的零部件。立架1可以采用单根杆状结构，也可以是组合式如铁塔、脚手架等形式，只要能够起到支撑、悬吊作用即可。本实施例中，优选地：所述立架1包括底座10和立柱12，所述底座10呈块状结构，其上面固定设置有底座连接部11，所述底座连接部11呈筒状结构。所述立柱12采用圆管管材制成，其可拆卸插设在所述底座连接部11内。座连接部11是一段内径略大于立柱12的管材制成，立柱12插入其中时正好能够竖立，这样的结构便于拆装、移动。
38.横向支撑杆2，其呈杆状结构，并与所述立架1垂直连接。横向支撑杆2主要起悬吊顶罩3、遮挡帘4的作用，因此其应当具有足够的机械强度，此外其长度至少大于植株的半径。本实施例中，优选地：所述横向支撑杆2包括套筒20、横杆21以及伸缩杆22，所述套筒20的内径大于所述立柱12的外径，套筒20能够套设在所述立柱12外。所述横杆21垂直固定在所述套筒20的一侧，套筒20的另一侧设置有套筒固定螺钉23，用于将所述套筒20固定在所述立柱12上。套筒20和横杆21构成一个t形结构，由于套筒20可以沿着立柱12上下滑动并利用套筒固定螺栓23固定，因此能够灵活调节横杆21与地面的高度，从而适应不同植株的高度。所述横杆21采用管材制成，横杆21内可滑动设置有所述伸缩杆22，所述伸缩杆22的端部固定设置有所述顶罩3。横杆21内可滑动设置有伸缩杆22，这样的结构可以调节整个横向支撑杆2向外伸缩的长度，以适应不同直径的植株。套筒固定螺钉23的结构是常用的伸缩管固定方式，即在套筒20上开设一个孔，孔内设置内螺纹或者焊接一个螺母，螺母内设置有螺丝钉，通过旋转螺丝钉就可以进行调节。
39.顶罩3，其呈圆盘状或锥体结构，固定设置在所述横向支撑杆2的端部；顶罩3的作用是支撑遮挡帘4，使其能够展开以便于罩住植株，顶罩3的朝向应当是向下设置，即其轴心与立架1的方向相同向。本实施例中，优选地：所述顶罩3采用中空塑料材质制成。这样的结构在保证其具有足够的机械强度能够支撑、悬吊遮挡帘4的同时又不会很重，便于移动。
40.遮挡帘4，采用能够挡风的材料制成，其固定设在所述顶罩3的外周，与所述顶罩3构成一个底部敞口的罩子；遮挡帘4主要用于挡风，可以采用编织物、塑料布、塑料薄膜等柔性便于折叠的材料制成。本实施例中，优选地：所述遮挡帘4采用透明塑料薄膜制成。透明塑料薄膜便于观察叶面肥的喷洒情况，以便于及时调整喷洒量。
41.输液管5，其穿设在所述立架1、横向支撑杆2以及顶罩3之间，用于输送液态的叶面肥，所述顶罩3内设置有喷淋头30，所述输液管5与所述喷淋头30连接。上述的立柱12、横杆21以及伸缩杆22均采用横截面为圆形的钢管制成。
42.进一步地，为了便于拆装连接，所述立柱12的底部侧面固定设置有第一管路快接头13，第一管路快接头13用于与外部的泵快速连接，提高工作效率。所述横杆21靠近套筒20一侧的上面固定设置有第二管路快接头24。所述立柱12内设有螺旋状的输液管5，其中该螺旋状的输液管5一端与所述第一管路快接头13，另一端伸出立柱12的顶部与所述第二管路快接头24连接；这样的结构便于快速拆装，可以提高工作效率。输液管5采用螺旋状的结构，能够根据需要伸长或者缩短，以适应横向支撑杆2的高度。所述横杆21内也设有螺旋状的输
液管5，其一端与所述第二管路快接头24连接，另一端穿过伸缩杆22与所述喷淋头30连接。这里也采用螺旋状的输液管5，其作用与上述相同，都是为了便于伸缩调节。所述横杆21远离所述套筒20一端上还固定设置有伸缩杆固定螺钉25，用于固定所述伸缩杆22。这样的设计使得整个结构更为稳定，也便于拆卸。其结构与套筒固定螺钉23的结构相同。
43.使用时，将立架1竖直固定在待喷洒叶面肥的作物旁边，并调整其与作物的距离，使得横向支撑杆2末端的顶罩3正好位于作物的顶上中部，这个时候顶罩3四周固定的遮挡帘4就能围住作物，遮挡帘4与顶罩3将作物外周和顶部罩住后，就可以利用水泵往输液管5中泵入液态叶面肥，输液管5的另一端和顶罩3内的喷淋头30连接，液态叶面肥从喷淋头30喷出，就可以对作物进行施肥。由于作物的四周和顶部都设置有遮挡物，外部即使有风也不影响施肥，很好地解决了现有技术因没有遮挡导致叶面肥浪费以及污染周围作物的问题。
44.基于上述实施例的基础上，为了使得装置结构更稳定，在一实施例中，如图6和图7所示，底座10呈方体结构，其两端分别平行开设有滑槽100，所述滑槽100内可滑动设置有伸缩支撑座14。伸缩支撑座14的作用是增加整个底座10与地面的接触面积，当横杆21和伸缩杆22相对位置变化时，如变长，为了使得整个结构稳定，底座10需要相应地增加接触面，因此通过伸缩支撑座14的伸缩即可实现。这样的伸缩结构便于根据工况调节，而且也便于收纳、移动。所述伸缩支撑座14包括支撑座本体140和支撑座滑轨141，所述支撑座本体140的一侧分别固定设置有两根所述支撑座滑轨141，两根支撑座滑轨141与所述滑槽100相互匹配对应，两根支撑座滑轨141能够插入两个所述滑槽100内并能够沿着滑槽100滑动。所述支撑座本体140呈c字形结构，c字形的开口与所述支撑座滑轨141的方向相反。设计c字形结构支撑座本体140的目的是考虑到有时候伸缩支撑座14伸出较长时，为了不和植株的根部干涉，做成c形结构，可以环抱在植株根部，不影响植株，还能增加支撑座与地面的接触面积。
45.本技术公开的一种叶面肥试验用遮挡装置，包括立架1、横向支撑杆2、顶罩3、遮挡帘4以及输液管5。横向支撑杆2为杆状结构，其与所述立架1垂直连接，横向支撑杆2远离立架1的一端固定设置有顶罩3，顶罩3内设置有喷淋头30，输液管5与喷淋头30连接，顶罩3的外周围绕设置遮挡帘4。利用立架1、横向支撑杆2、顶罩3以及遮挡帘4构成一个能够支撑并罩住待施肥植株的罩子，利用输液管5与喷淋头30进行施肥，由于作物的四周和顶部都设置有遮挡物，外部即使有风也不影响施肥，很好地解决了现有技术因没有遮挡导致叶面肥浪费以及污染周围作物的问题。整个装置结构简单，成本低廉，操作方便，而且还体积小，重量轻，便于携带，具有广泛的推广前景。
