一种广玉兰嫁接用枝条外部包覆固定结构的制作方法

本技术涉及广玉兰嫁接，具体地说，涉及一种广玉兰嫁接用枝条外部包覆固定结构。

背景技术：

1、广玉兰树姿雄伟壮丽，叶大荫浓，花似荷花，芳香馥郁，为美丽的园林绿化观赏树种，同时广玉兰对空气中的有害气体具有很强的抗性，因此是净化空气和绿化环保的优选树种，广玉兰一般采用播种、空中压条或嫁接。

2、如中国实用新型提供了“一种油茶树种植用枝条嫁接结构”，其公告号为：cn212464121u，包括枝条主干，枝条主干中端外表面前侧和右侧均开设有嫁接处，枝条主干中端外表面右侧的嫁接处嫁接有第一嫁接枝条，枝条主干中端外表面前侧的嫁接处嫁接有第二嫁接枝条，枝条主干下端外表面固定安装有箍环，箍环上端斜向外方向固定连接有4块支撑板，支撑板上端固定安装有第一固定块，第一固定块顶端固定连接有第二固定块，第一固定块的前端外表面中侧下端和第二固定块的前端外表面中端上侧均开设有第一出口。本实用新型可以起到对嫁接枝条防止被风吹落、不需通过会产生副作用的胶带或绳子来捆绑固定枝条便可固定枝条且保护枝条存活和嫁接时对嫁接处能实时补充营养液的作用，而现有的广玉兰嫁接用枝条外部包覆固定结构固定效果差，导致其使用时易松散，影响嫁接成活率，为此，我们提出一种广玉兰嫁接用枝条外部包覆固定结构。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型的目的在于提供一种广玉兰嫁接用枝条外部包覆固定结构，达到了固定效果好的目的，解决了现有的广玉兰嫁接用枝条外部包覆固定结构固定效果差，导致其使用时易松散，影响嫁接成活率的问题。

3、(二)技术方案

4、本为实现上述目的，本实用新型提供如下技术方案，一种广玉兰嫁接用枝条外部包覆固定结构所采用的技术方案是:包括第一固定筒，所述第一固定筒的右侧活动连接有第二固定筒，所述第一固定筒与第二固定筒的材质相同，所述第二固定筒包括基底层，所述基底层的上表面固定连接有第一功能层，所述第一功能层包括聚苯硫醚层与聚芳酯层，所述基底层的底部固定连接有第二功能层，所述第二功能层包括聚醚醚酮层与聚酰亚胺层，所述第一固定筒左侧的上端固定连接有第一固定片，所述第一固定片的上表面固定连接有若干固定块，所述固定块的正面开设有第一固定孔，所述第二固定筒右侧的上端固定连接有第二固定片，所述第二固定片的上表面开设有若干插孔，所述第二固定片的正面开设有第二固定孔，所述第二固定孔的内表面活动连接有插杆，所述插杆的后端固定连接有连接片，所述第一固定筒与第二固定筒的内表面均固定连接有若干弹簧，所述弹簧的顶端固定连接有活动筒。

5、作为优选方案，所述聚芳酯层固定连接于基底层的上表面，所述聚芳酯层的上表面固定连接有聚醚醚酮层。

6、作为优选方案，所述聚醚醚酮层的厚度与聚芳酯层的厚度相同，所述第一功能层的厚度与基底层的厚度相同。

7、作为优选方案，所述聚醚醚酮层位于基底层的下表面，所述聚醚醚酮层的下表面固定连接有聚酰亚胺层。

8、作为优选方案，所述聚醚醚酮层的厚度与聚酰亚胺层的厚度相同，所述第二功能层的厚度与第一功能层的厚度相同。

9、作为优选方案，所述第一固定筒与第二固定筒的下表面均固定连接有防滑垫，所述防滑垫的外表面开设有若干防滑刻痕。

10、作为优选方案，所述第一固定筒与第二固定筒内表面的前后两端均固定连接有缓冲圈，所述缓冲圈为硅橡胶材料。

11、(三)有益效果

12、与现有技术相比，本实用新型提供了一种广玉兰嫁接用枝条外部包覆固定结构，具备以下有益效果。

13、1、本实用新型通过固定块、第一固定片、连接片、插杆、第二固定片、活动筒和弹簧的设置，通过开设的第一固定孔、插孔和第二固定孔，达到了固定效果好的目的，解决了现有的广玉兰嫁接用枝条外部包覆固定结构固定效果差，导致其使用时易松散，影响嫁接成活率的问题。

14、2、本实用新型通过基底层、第一功能层、聚苯硫醚层、聚芳酯层、第二功能层、聚醚醚酮层和聚酰亚胺层的设置，可增加第一固定筒与第二固定筒的使用寿命。

技术特征：

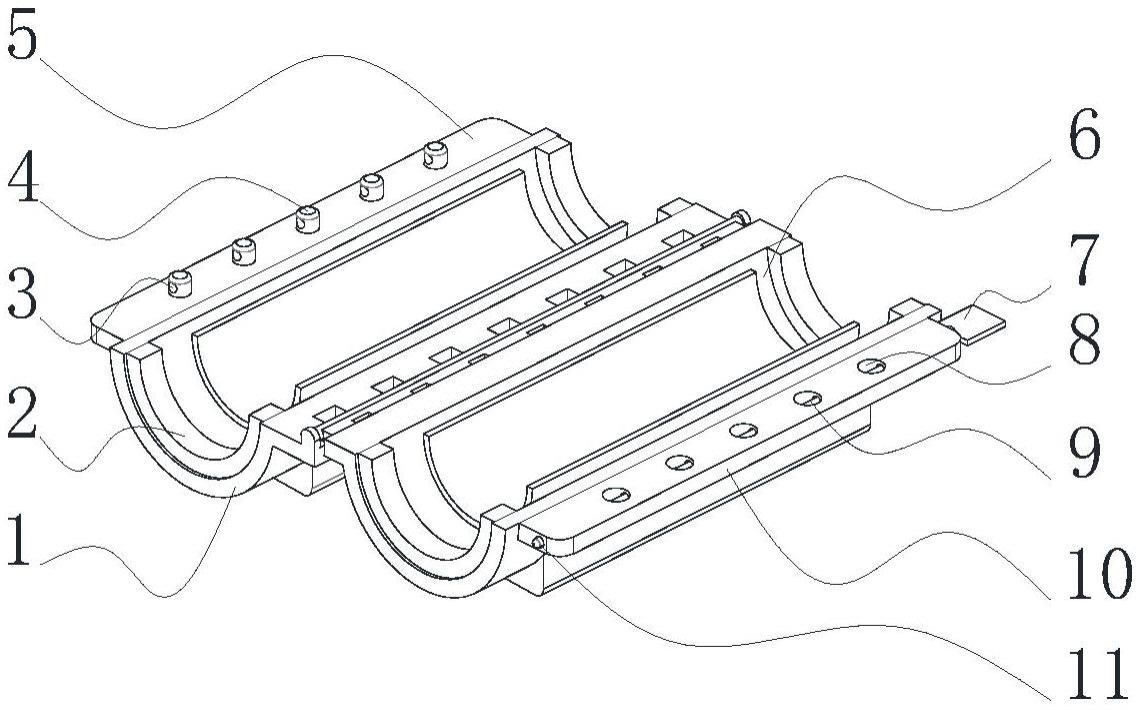

1.一种广玉兰嫁接用枝条外部包覆固定结构，包括第一固定筒(1)，其特征在于：所述第一固定筒(1)的右侧活动连接有第二固定筒(6)，所述第一固定筒(1)与第二固定筒(6)的材质相同，所述第二固定筒(6)包括基底层(61)，所述基底层(61)的上表面固定连接有第一功能层(62)，所述第一功能层(62)包括聚苯硫醚层(621)与聚芳酯层(622)，所述基底层(61)的底部固定连接有第二功能层(63)，所述第二功能层(63)包括聚醚醚酮层(631)与聚酰亚胺层(632)，所述第一固定筒(1)左侧的上端固定连接有第一固定片(5)，所述第一固定片(5)的上表面固定连接有若干固定块(4)，所述固定块(4)的正面开设有第一固定孔(3)，所述第二固定筒(6)右侧的上端固定连接有第二固定片(10)，所述第二固定片(10)的上表面开设有若干插孔(8)，所述第二固定片(10)的正面开设有第二固定孔(11)，所述第二固定孔(11)的内表面活动连接有插杆(9)，所述插杆(9)的后端固定连接有连接片(7)，所述第一固定筒(1)与第二固定筒(6)的内表面均固定连接有若干弹簧(13)，所述弹簧(13)的顶端固定连接有活动筒(12)。

2.根据权利要求1所述的一种广玉兰嫁接用枝条外部包覆固定结构，其特征在于：所述聚芳酯层(622)固定连接于基底层(61)的上表面，所述聚芳酯层(622)的上表面固定连接有聚醚醚酮层(631)。

3.根据权利要求1所述的一种广玉兰嫁接用枝条外部包覆固定结构，其特征在于：所述聚醚醚酮层(631)的厚度与聚芳酯层(622)的厚度相同，所述第一功能层(62)的厚度与基底层(61)的厚度相同。

4.根据权利要求1所述的一种广玉兰嫁接用枝条外部包覆固定结构，其特征在于：所述聚醚醚酮层(631)位于基底层(61)的下表面，所述聚醚醚酮层(631)的下表面固定连接有聚酰亚胺层(632)。

5.根据权利要求1所述的一种广玉兰嫁接用枝条外部包覆固定结构，其特征在于：所述聚醚醚酮层(631)的厚度与聚酰亚胺层(632)的厚度相同，所述第二功能层(63)的厚度与第一功能层(62)的厚度相同。

6.根据权利要求1所述的一种广玉兰嫁接用枝条外部包覆固定结构，其特征在于：所述第一固定筒(1)与第二固定筒(6)的下表面均固定连接有防滑垫(14)，所述防滑垫(14)的外表面开设有若干防滑刻痕。

7.根据权利要求1所述的一种广玉兰嫁接用枝条外部包覆固定结构，其特征在于：所述第一固定筒(1)与第二固定筒(6)内表面的前后两端均固定连接有缓冲圈(2)，所述缓冲圈(2)为硅橡胶材料。

技术总结
本技术公开了一种广玉兰嫁接用枝条外部包覆固定结构，包括第一固定筒，所述第一固定筒的右侧活动连接有第二固定筒，所述第一固定筒与第二固定筒的材质相同，所述第二固定筒包括基底层，所述基底层的上表面固定连接有第一功能层，所述第一功能层包括聚苯硫醚层与聚芳酯层，所述基底层的底部固定连接有第二功能层，所述第二功能层包括聚醚醚酮层与聚酰亚胺层。本技术通过固定块、第一固定片、连接片、插杆、第二固定片、活动筒和弹簧的设置，通过开设的第一固定孔、插孔和第二固定孔，达到了固定效果好的目的，解决了现有的广玉兰嫁接用枝条外部包覆固定结构固定效果差，导致其使用时易松散，影响嫁接成活率的问题。

技术研发人员：陈璐
受保护的技术使用者：安徽苗小二苗木有限公司
技术研发日：20221128
技术公布日：2024/1/12
