一种多功能组合种植装置

本技术涉及种植装置，特别涉及一种多功能组合种植装置。

背景技术：

1、种植即植物，包括各种农作物、林木、果树、花草、药用和观赏等植物的栽培，有蔬菜作物、绿肥作物、饲料作物、等；传统的种植装置有一些缺点，在种植盆栽时，由于传统的种植装置只能种植一种植物，从而不能同时种植多种植物达到多功能组合种植，且在浇水使，需要工人沿着种植装置对植物进行浇水，故而需要工人围绕种植装置转圈，且导致不便于对植物进行浇水。

技术实现思路

1、本实用新型的主要目的在于提供一种多功能组合种植装置，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种多功能组合种植装置，包括支撑柱，所述支撑柱的上端设置有种植机构，所述种植机构包括固定设置在支撑柱上端的支撑轴，所述支撑轴的外侧活动设置有支撑底板，所述支撑底板的上端开设有限制孔，所述支撑底板的上端靠近限制孔的一侧固定设置有种植盘，所述支撑轴的上端固定设置有限定板，所述支撑轴的外侧靠近支撑底板的下侧固定设置有限位环，所述支撑轴的外侧靠近支撑底板的上侧固定设置有限制环，所述限制孔的内侧滑动设置有限制杆。

4、优选的，所述限制杆贯穿限定板的内部，所述限制杆与限定板之间活动连接，所述限制杆的上端固定设置有拉动块，所述限制杆的外侧靠近限定板的上侧固定设置有限定环。

5、优选的，所述限制环的下端与支撑底板的上端靠近限制孔的另一侧活动连接，所述限制孔的数量有多组，所述种植盘的形状为扇形，所述种植盘的数量有多组，多组所述种植盘之间形成圆形。

6、优选的，所述限位环的上端与支撑底板的下端活动连接，所述限定环的下端与限定板的上端活动连接，所述支撑轴、支撑底板、限定板、限位环、限制环的轴心线位于一条直线上。

7、优选的，所述支撑柱的下端固定设置有底座，所述底座的前端固定设置有固定架。

8、优选的，所述固定架的内侧螺纹设置有螺纹杆，所述固定架、螺纹杆的数量均有多组。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1、通过向上拉起限制杆使得限制杆脱离限制孔的内侧中然后再转动支撑底板从而使支撑底板带动多组种植盘以支撑轴为轴旋转，可以达到便于工人站在指定位置处对多组种植盘进行浇水的目的，从而避免工人围绕支撑底板转圈对种植盘进行浇水的情况发生。

11、2、通过在多组种植盘内分别种植不同植物，故而达到同时种植多组植物的目的，且实现多功能组合种植。

技术特征：

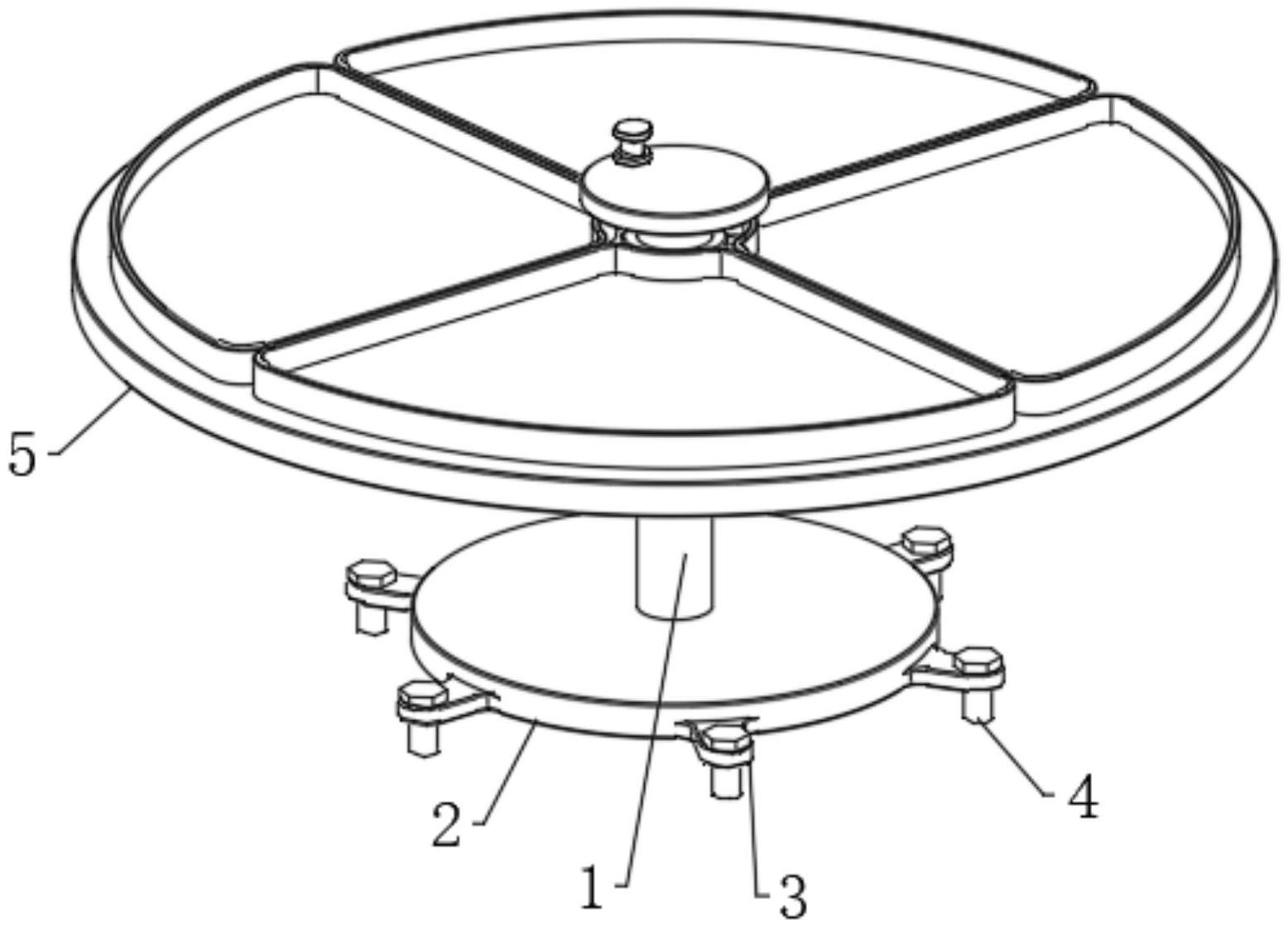

1.一种多功能组合种植装置，包括支撑柱(1)，其特征在于：所述支撑柱(1)的上端设置有种植机构(5)，所述种植机构(5)包括固定设置在支撑柱(1)上端的支撑轴(51)，所述支撑轴(51)的外侧活动设置有支撑底板(52)，所述支撑底板(52)的上端开设有限制孔(53)，所述支撑底板(52)的上端靠近限制孔(53)的一侧固定设置有种植盘(54)，所述支撑轴(51)的上端固定设置有限定板(55)，所述支撑轴(51)的外侧靠近支撑底板(52)的下侧固定设置有限位环(56)，所述支撑轴(51)的外侧靠近支撑底板(52)的上侧固定设置有限制环(57)，所述限制孔(53)的内侧滑动设置有限制杆(58)。

2.根据权利要求1所述的一种多功能组合种植装置，其特征在于：所述限制杆(58)贯穿限定板(55)的内部，所述限制杆(58)与限定板(55)之间活动连接，所述限制杆(58)的上端固定设置有拉动块(59)，所述限制杆(58)的外侧靠近限定板(55)的上侧固定设置有限定环(510)。

3.根据权利要求2所述的一种多功能组合种植装置，其特征在于：所述限制环(57)的下端与支撑底板(52)的上端靠近限制孔(53)的另一侧活动连接，所述限制孔(53)的数量有多组，所述种植盘(54)的形状为扇形，所述种植盘(54)的数量有多组，多组所述种植盘(54)之间形成圆形。

4.根据权利要求3所述的一种多功能组合种植装置，其特征在于：所述限位环(56)的上端与支撑底板(52)的下端活动连接，所述限定环(510)的下端与限定板(55)的上端活动连接，所述支撑轴(51)、支撑底板(52)、限定板(55)、限位环(56)、限制环(57)的轴心线位于一条直线上。

5.根据权利要求1所述的一种多功能组合种植装置，其特征在于：所述支撑柱(1)的下端固定设置有底座(2)，所述底座(2)的前端固定设置有固定架(3)。

6.根据权利要求5所述的一种多功能组合种植装置，其特征在于：所述固定架(3)的内侧螺纹设置有螺纹杆(4)，所述固定架(3)、螺纹杆(4)的数量均有多组。

技术总结
本技术公开了一种多功能组合种植装置，包括支撑柱，所述支撑柱的上端设置有种植机构，所述种植机构包括固定设置在支撑柱上端的支撑轴，所述支撑轴的外侧活动设置有支撑底板，所述支撑底板的上端开设有限制孔，所述支撑底板的上端靠近限制孔的一侧固定设置有种植盘，所述支撑轴的上端固定设置有限定板。本技术所述的一种多功能组合种植装置，通过向上拉起限制杆使得限制杆脱离限制孔的内侧中然后再转动支撑底板从而使支撑底板带动多组种植盘以支撑轴为轴旋转达到便于工人站在指定位置处对多组种植盘进行浇水的目的，从而避免工人围绕支撑底板转圈对种植盘进行浇水的情况发生。

技术研发人员：王婷
受保护的技术使用者：武汉软件工程职业学院
技术研发日：20221123
技术公布日：2024/1/12
