一种苗木移栽装置的制作方法

本技术涉及苗木种植，具体为一种苗木移栽装置。

背景技术：

1、苗木是具有根系和苗干的树苗，凡在苗圃中培育的树苗不论年龄大小，在未出圃之前，都称苗木，苗木种植中需要使用苗木移栽装置。

2、但以往的苗木移栽装置在使用中存在一些问题，不具有使用时稳定性强的优点，导致苗木移栽装置容易在工作中出现偏移，从而降低了钻坑的精确性，且不具有推土功能，需要使用者手动处理，降低了使用者的工作效率，不能满足当今市场的需求，由于以上存在的问题，降低了苗木移栽装置的实用性和使用性，针对性地推出了一种苗木移栽装置。

技术实现思路

1、本实用新型的目的在于提供一种苗木移栽装置，具备稳定性强和推土功能的优点，解决了以往的苗木移栽装置在使用中存在一些问题，不具有使用时稳定性强的优点，导致苗木移栽装置容易在工作中出现偏移，从而降低了钻坑的精确性，且不具有推土功能，需要使用者手动处理，降低了使用者的工作效率，不能满足当今市场需求的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种苗木移栽装置，包括横板，所述横板底部的两侧均固定连接有竖板，所述竖板的底部固定连接有支撑板，所述横板顶部的两侧均贯穿设置有第一电动伸缩杆，所述第一电动伸缩杆的输出端固定连接有箱体，所述箱体内腔顶部的左侧固定连接有电机，所述电机的输出端固定连接有第一齿轮，所述箱体的底部通过轴承活动连接有钻桶，所述钻桶的表面套设有第二齿轮，所述第二齿轮与第一齿轮相啮合，所述箱体内腔的顶部固定连接有第二电动伸缩杆，所述第二电动伸缩杆的输出端固定连接有推土板。

3、优选的，所述竖板相对的一侧开设有凹槽，所述凹槽的内壁固定连接有滑杆，所述滑杆的表面套设有滑套，所述滑套的表面与箱体的表面固定连接。

4、优选的，所述横板顶部的两侧均开设有通孔，所述通孔的内腔设置有限位杆，所述限位杆的底部与箱体的顶部固定连接。

5、优选的，所述支撑板的底部通过转杆活动连接有支腿，所述支腿的底部通过转杆活动连接有滚轮。

6、优选的，所述箱体正面的左侧开设有收容槽，所述收容槽的内壁固定连接有铭牌。

7、优选的，所述支撑板的顶部贯穿设置有螺纹套，所述螺纹套的内壁螺纹连接有螺纹杆，所述螺纹杆的底部通过转杆活动连接有固定板，所述螺纹杆的顶部固定连接有手轮。

8、与现有技术相比，本实用新型的有益效果如下：

9、1、本实用新型通过横板、竖板、支撑板、第一电动伸缩杆、箱体、电机、第一齿轮、钻桶、第二齿轮、第二电动伸缩杆和推土板的配合，实现了具备稳定性强和推土功能的优点，解决了以往的苗木移栽装置在使用中存在一些问题，不具有使用时稳定性强的优点，导致苗木移栽装置容易在工作中出现偏移，从而降低了钻坑的精确性，且不具有推土功能，需要使用者手动处理，降低了使用者的工作效率，不能满足当今市场需求的问题。

10、2、本实用新型通过设置凹槽、滑杆和滑套，用于对箱体进行限定，提高箱体上下移动时的稳定性，通过设置通孔和限位杆，用于对箱体进行限定，提高箱体上下移动时的稳定性，通过设置支腿和滚轮，四组支腿和滚轮方便使用者对苗木移栽装置进行移动，通过设置收容槽和铭牌，用于标注苗木移栽装置的规格信息，通过设置螺纹套、螺纹杆和固定板，用于对苗木移栽装置进行固定，从而提高苗木移栽装置使用时的稳定性，通过设置手轮，方便使用者对螺纹杆进行转动。

技术特征：

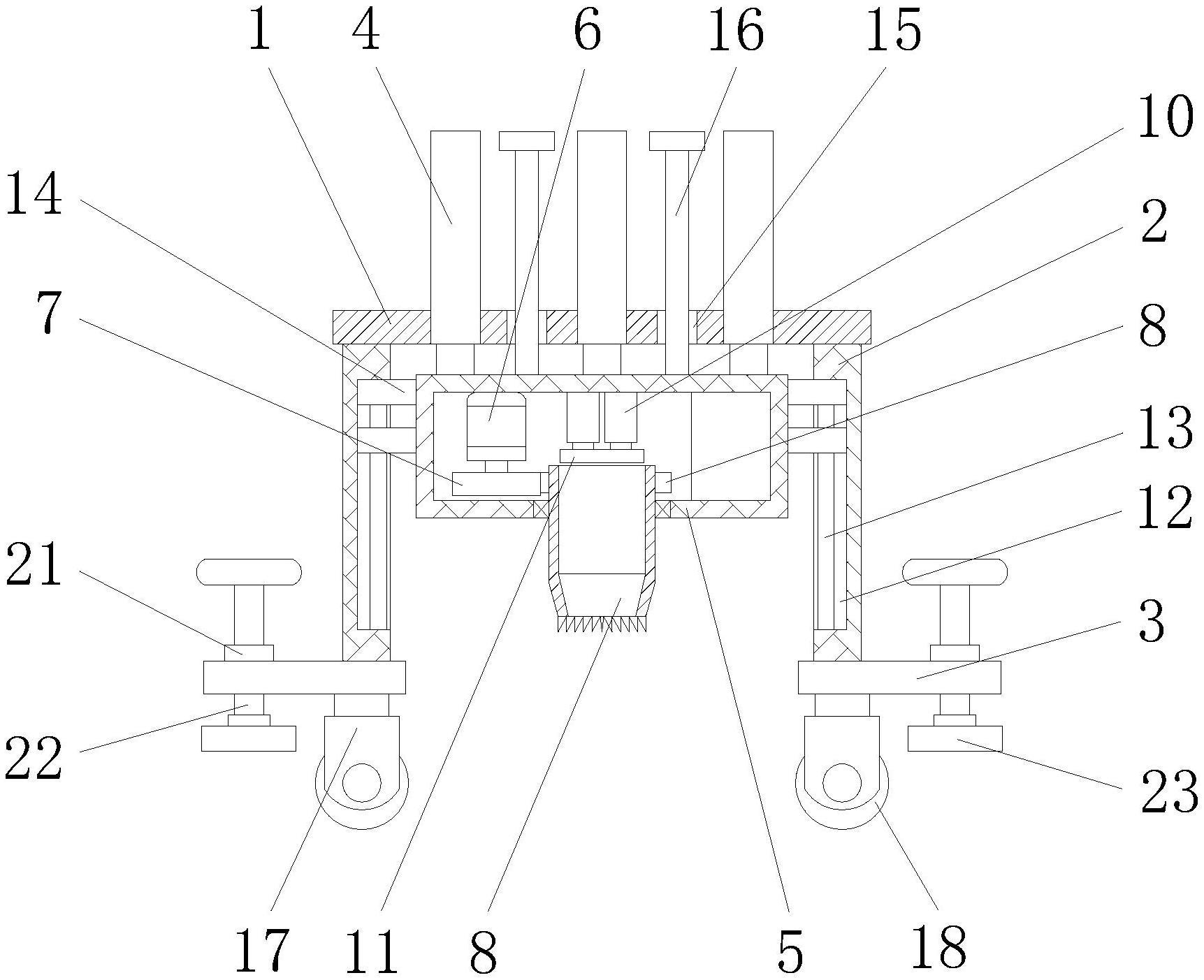

1.一种苗木移栽装置，包括横板（1），其特征在于：所述横板（1）底部的两侧均固定连接有竖板（2），所述竖板（2）的底部固定连接有支撑板（3），所述横板（1）顶部的两侧均贯穿设置有第一电动伸缩杆（4），所述第一电动伸缩杆（4）的输出端固定连接有箱体（5），所述箱体（5）内腔顶部的左侧固定连接有电机（6），所述电机（6）的输出端固定连接有第一齿轮（7），所述箱体（5）的底部通过轴承活动连接有钻桶（8），所述钻桶（8）的表面套设有第二齿轮（9），所述第二齿轮（9）与第一齿轮（7）相啮合，所述箱体（5）内腔的顶部固定连接有第二电动伸缩杆（10），所述第二电动伸缩杆（10）的输出端固定连接有推土板（11）。

2.根据权利要求1所述的一种苗木移栽装置，其特征在于：所述竖板（2）相对的一侧开设有凹槽（12），所述凹槽（12）的内壁固定连接有滑杆（13），所述滑杆（13）的表面套设有滑套（14），所述滑套（14）的表面与箱体（5）的表面固定连接。

3.根据权利要求1所述的一种苗木移栽装置，其特征在于：所述横板（1）顶部的两侧均开设有通孔（15），所述通孔（15）的内腔设置有限位杆（16），所述限位杆（16）的底部与箱体（5）的顶部固定连接。

4.根据权利要求1所述的一种苗木移栽装置，其特征在于：所述支撑板（3）的底部通过转杆活动连接有支腿（17），所述支腿（17）的底部通过转杆活动连接有滚轮（18）。

5.根据权利要求1所述的一种苗木移栽装置，其特征在于：所述箱体（5）正面的左侧开设有收容槽（19），所述收容槽（19）的内壁固定连接有铭牌（20）。

6.根据权利要求1所述的一种苗木移栽装置，其特征在于：所述支撑板（3）的顶部贯穿设置有螺纹套（21），所述螺纹套（21）的内壁螺纹连接有螺纹杆（22），所述螺纹杆（22）的底部通过转杆活动连接有固定板（23），所述螺纹杆（22）的顶部固定连接有手轮。

技术总结
本技术公开了一种苗木移栽装置，包括横板，所述横板底部的两侧均固定连接有竖板，所述竖板的底部固定连接有支撑板，所述横板顶部的两侧均贯穿设置有第一电动伸缩杆，所述第一电动伸缩杆的输出端固定连接有箱体。本技术通过横板、竖板、支撑板、第一电动伸缩杆、箱体、电机、第一齿轮、钻桶、第二齿轮、第二电动伸缩杆和推土板的配合，实现了具备稳定性强和推土功能的优点，解决了以往的苗木移栽装置在使用中存在一些问题，不具有使用时稳定性强的优点，导致苗木移栽装置容易在工作中出现偏移，从而降低了钻坑的精确性，且不具有推土功能，需要使用者手动处理，降低了使用者的工作效率的问题。

技术研发人员：刘景智
受保护的技术使用者：刘景智
技术研发日：20221215
技术公布日：2024/1/12
