一种马铃薯收集脱泥输送装置的制作方法

本技术涉及农作物收获机械的，尤其是涉及一种马铃薯收集脱泥输送装置。

背景技术：

1、目前在丘陵山区种植马铃薯时，马铃薯的收获，由于山区地块小，大型机械适应性差，小型机械只收获，因为机器的尺寸受限，无输送收集马铃薯的功能，以人工收集包装方式为主，劳动强度大，作业效率低，马铃薯收获机的使用受影响，且在收集马铃薯时，由于刚出土，马铃薯的表面还裹挟有大量泥土，还另外需要人工或机器进行逐个清理，大大影响马铃薯的收集效率。

技术实现思路

1、本部分的目的在于概述本实用新型的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本实用新型的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。

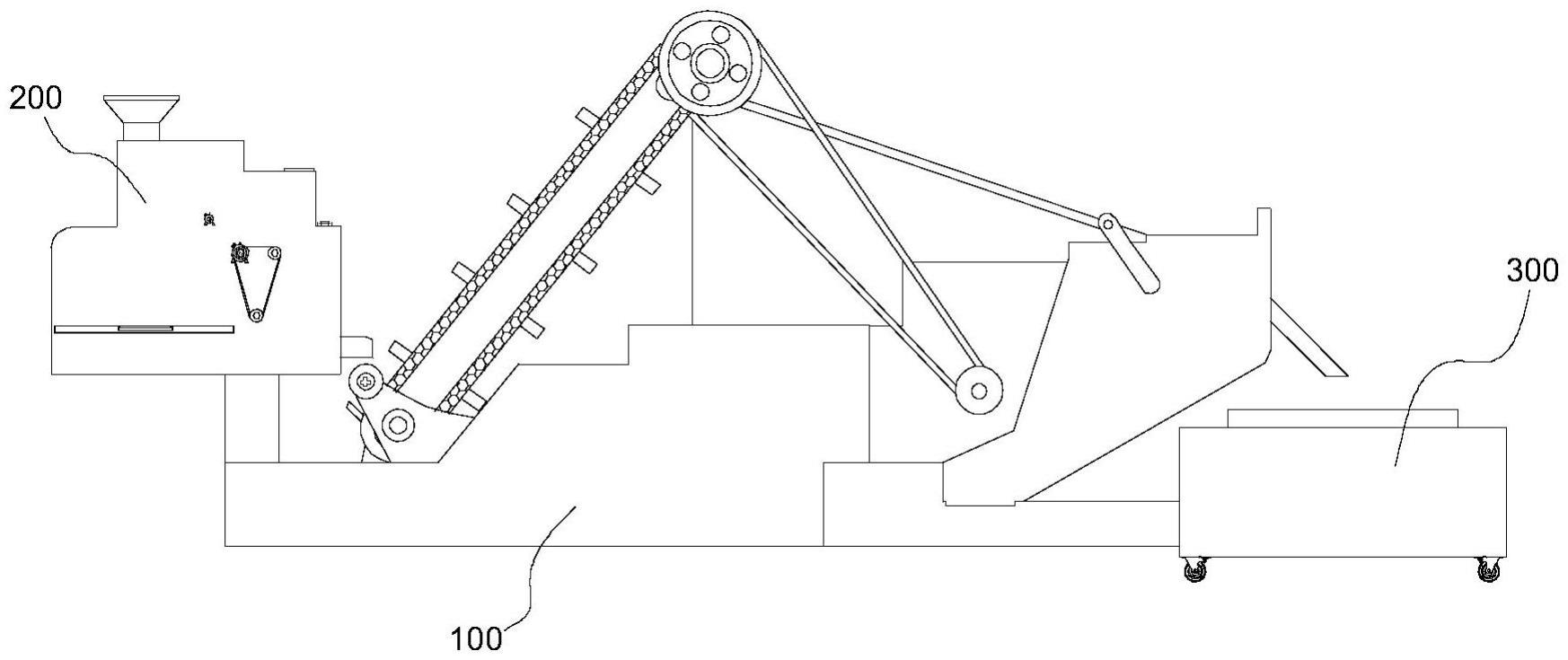

2、因此，本实用新型目的是提供一种马铃薯收集脱泥输送装置，能够方便在输送收集马铃薯的过程中对马铃薯的表面进行脱泥处理。为解决上述技术问题，本实用新型提供一种马铃薯收集脱泥输送装置，采用如下的技术方案：一种马铃薯收集脱泥输送装置，包括，

3、导料输送机构，包括支撑挡架以及设置于所述支撑挡架内侧的提升输送机，所述提升输送机的下料端连接有导料滑板，所述导料滑板的出料端设置有下料槽；

4、入料脱泥机构，设置于所述提升输送机的入料口处，包括密封工作箱以及设置于所述密封工作箱上端的进料漏斗，密封工作箱的内部且位于进料漏斗的下方设置有倾斜活动滤网，密封工作箱的内部设有刮泥腔室，所述倾斜活动滤网的延伸端伸入刮泥腔室中，所述刮泥腔室中上下依次设置有两平行且带有刮齿的电动对辊架和电动辅助辊；

5、集料移动机构，放置于所述下料槽的出料端，包括集料箱以及设置于所述集料箱上端的入料管，所述入料管与集料箱的内腔相连通。

6、通过采用上述技术方案，本申请在提升输送机的下方进料口处安装了入料脱泥机构，在输送前可先将挖出的马铃薯通过进料漏斗倒入密封工作箱中，并利用不断抖动的倾斜活动滤网对马铃薯表面裹挟的大块泥土进行传导振击，使包裹的泥土从马铃薯的外部脱离下来，而经过一次脱泥的马铃薯可再从倾斜活动滤网上滑落至刮泥腔室中，利用带有刮齿的电动对辊架和电动辅助辊分别对马铃薯的表面进行二次刮泥和细化脱泥处理，经过多次脱泥处理后的马铃薯可掉入提升输送机上，并最终通过导料滑板滑入集料箱中统一收集，方便对马铃薯进行整合包装，且降低人工劳动强度。

7、可选的，所述刮泥腔室整体设计为倒锥型，且刮泥腔室靠近电动辅助辊的内壁两侧均加装有辅助刮齿板。

8、通过采用上述技术方案，经再次脱泥后的马铃薯可落入电动辅助辊中配合辅助刮齿板对马铃薯的表面进行细化脱泥，使得泥沙清除的更加彻底。

9、可选的，所述刮泥腔室的底端连接有出料腔管，所述出料腔管的一端延伸至密封工作箱的外侧且位于提升输送机入料口的上方。

10、通过采用上述技术方案，在经过脱泥处理后的马铃薯可逐个落入出料腔管中，并最终可利用出料腔管导入至提升输送机上。

11、可选的，所述出料腔管内固设有电动气缸，所述电动气缸的输出轴端固定连接有活塞推杆，所述活塞推杆的端部设置有推料板。

12、通过采用上述技术方案，在马铃薯落入出料腔管后，可通过电动气缸驱动活塞推杆伸长，并利用推料板将脱泥处理后的马铃薯从出料腔管中向外推出。

13、可选的，所述密封工作箱的内部还设置有落泥腔室，所述落泥腔室位于倾斜活动滤网的下方，且落泥腔室的底部滑动设置有可向外拉出的抽屉式储泥板。

14、通过采用上述技术方案，在经过倾斜活动滤网初步脱泥处理后的泥土和杂质可透过倾斜活动滤网掉入至抽屉式储泥板内，且在加工完成后，可向外拉出抽屉式储泥板并倒出内部的泥土或杂质，方便清理。

15、可选的，所述落泥腔室和刮泥腔室之间设有挡料隔板架，所述挡料隔板架的外侧转动连接有电动转盘，所述电动转盘的底侧边沿处铰接有连杆，所述连杆远离电动转盘的一端铰接有弹性打击块，所述弹性打击块上移的最高点刚好与倾斜活动滤网相接触，且挡料隔板架的一侧还焊接有导向滑杆，所述弹性打击块靠近导向滑杆的一侧设置有与导向滑杆滑动配合的导向滑套。

16、通过采用上述技术方案，在向密封工作箱内倒入未脱泥的马铃薯前，可先启动电动转盘，再倒入马铃薯，当电动转盘旋转时，可利用连杆带动弹性打击块进行上下往复运动，且弹性打击块可对倾斜活动滤网进行往复撞击，使倾斜活动滤网持续抖动，方便网上的马铃薯进行初步脱泥，也尽量避免网上发生堵料现象。

17、可选的，所述提升输送机上安装有带孔的传送筛网，所述传送筛网的表面设置有若干均匀等距的挡料板。

18、通过采用上述技术方案，经过脱泥处理后的马铃薯和部分泥土可掉入至传送筛网上，传送筛网可对泥土进行过滤，且在输送时挡料板可对马铃薯进行阻挡和限位，尽量避免马铃薯滚落。

19、可选的，所述集料箱的底部四角处均设置有万向轮，每个所述万向轮上均带有自锁结构。

20、通过采用上述技术方案，在收集前，集料箱可被推入至下料槽的出料端下方，且用于对处理后的马铃薯进行统一收集。

21、综上所述，本实用新型包括以下至少一种有益效果：

22、1、本申请在提升输送机的下方进料口处安装了入料脱泥机构，在输送前可先将挖出的马铃薯通过进料漏斗倒入密封工作箱中，并利用不断抖动的倾斜活动滤网对马铃薯表面裹挟的大块泥土进行传导振击，使包裹的泥土从马铃薯的外部脱离下来，而经过一次脱泥的马铃薯可再从倾斜活动滤网上滑落至刮泥腔室中，利用带有刮齿的电动对辊架和电动辅助辊分别对马铃薯的表面进行二次刮泥和细化脱泥处理，经过多次脱泥处理后的马铃薯可掉入提升输送机上，并最终通过导料滑板滑入集料箱中统一收集，方便对马铃薯进行整合包装，且降低人工劳动强度；

23、2、在向密封工作箱内倒入未脱泥的马铃薯前，可先启动电动转盘，再倒入马铃薯，当电动转盘旋转时，可利用连杆带动弹性打击块进行上下往复运动，且弹性打击块可对倾斜活动滤网进行往复撞击，使倾斜活动滤网持续抖动，方便网上的马铃薯进行初步脱泥，也尽量避免网上发生堵料现象；

24、3、经过脱泥处理后的马铃薯和部分泥土可掉入至传送筛网上，传送筛网可对泥土进行过滤，且在输送时挡料板可对马铃薯进行阻挡和限位，尽量避免马铃薯滚落。

技术特征：

1.一种马铃薯收集脱泥输送装置，其特征在于：包括，

2.根据权利要求1所述的一种马铃薯收集脱泥输送装置，其特征在于：所述刮泥腔室(206)整体设计为倒锥型，且刮泥腔室(206)靠近电动辅助辊(208)的内壁两侧均加装有辅助刮齿板(209)。

3.根据权利要求1所述的一种马铃薯收集脱泥输送装置，其特征在于：所述刮泥腔室(206)的底端连接有出料腔管(210)，所述出料腔管(210)的一端延伸至密封工作箱(201)的外侧且位于提升输送机(102)入料口的上方。

4.根据权利要求3所述的一种马铃薯收集脱泥输送装置，其特征在于：所述出料腔管(210)内固设有电动气缸(211)，所述电动气缸(211)的输出轴端固定连接有活塞推杆(212)，所述活塞推杆(212)的端部设置有推料板(213)。

5.根据权利要求1所述的一种马铃薯收集脱泥输送装置，其特征在于：所述密封工作箱(201)的内部还设置有落泥腔室(204)，所述落泥腔室(204)位于倾斜活动滤网(203)的下方，且落泥腔室(204)的底部滑动设置有可向外拉出的抽屉式储泥板(205)。

6.根据权利要求5所述的一种马铃薯收集脱泥输送装置，其特征在于：所述落泥腔室(204)和刮泥腔室(206)之间设有挡料隔板架(214)，所述挡料隔板架(214)的外侧转动连接有电动转盘(215)，所述电动转盘(215)的底侧边沿处铰接有连杆(216)，所述连杆(216)远离电动转盘(215)的一端铰接有弹性打击块(217)，所述弹性打击块(217)上移的最高点刚好与倾斜活动滤网(203)相接触，且挡料隔板架(214)的一侧还焊接有导向滑杆(218)，所述弹性打击块(217)靠近导向滑杆(218)的一侧设置有与导向滑杆(218)滑动配合的导向滑套(219)。

7.根据权利要求1所述的一种马铃薯收集脱泥输送装置，其特征在于：所述提升输送机(102)上安装有带孔的传送筛网(103)，所述传送筛网(103)的表面设置有若干均匀等距的挡料板(104)。

8.根据权利要求1所述的一种马铃薯收集脱泥输送装置，其特征在于：所述集料箱(301)的底部四角处均设置有万向轮(303)，每个所述万向轮(303)上均带有自锁结构。

技术总结
本技术公开了农作物收获机械技术领域的一种马铃薯收集脱泥输送装置，包括导料输送机构、入料脱泥机构和集料移动机构，提升输送机的下料端连接有导料滑板，导料滑板的出料端设置有下料槽，密封工作箱的内部且位于进料漏斗的下方设置有倾斜活动滤网，密封工作箱的内部设有刮泥腔室，倾斜活动滤网的延伸端伸入刮泥腔室中。本申请利用不断抖动的倾斜活动滤网对马铃薯表面裹挟的大块泥土进行传导振击，使包裹的泥土从马铃薯的外部脱离下来，经过多次脱泥处理后的马铃薯可掉入提升输送机上，并最终通过导料滑板滑入集料箱中统一收集，方便对马铃薯进行整合包装，降低人工劳动强度。

技术研发人员：王楠,杨帆,鲁小帅,师晓宁,郝振富,郝月慧
受保护的技术使用者：雪川食品河北有限公司
技术研发日：20221221
技术公布日：2024/1/12
