一种用于剑杆织机张力辊支撑装置的制作方法

本技术涉及剑杆织机辅助设备，具体为一种用于剑杆织机张力辊支撑装置。

背景技术：

1、剑杆织机是目前应用最为广泛的无梭织机，它除了具有无梭织机高速、高自动化程度、高效能生产的特点外，其积极引纬方式具有很强的品种适应性，能适应各类纱线的引纬，加之剑杆织机在多色纬织造方面也有着明显的优势，可以生产多达16色纬纱的色织产品。随着无梭织机取代有梭织机，剑杆织机将成为机织物的主要生产机种。

2、经检索，专利公告号为cn210975026u公开开了一种剑杆织机张力调节装置，包括两块呈平行状设置的支撑板，两块所述支撑板之间通过轴承转动连接有一个输送机构，位于两个所述输送机构中间位置的两块支撑板设置有一个张力调节机构，本实用新型所达到的有益效果是：在使用时，弹簧推动滑块在滑槽内移动，滑块移动时带动连接块与滚轮在滑动槽内移动，通过滚轮在滑动槽槽底上移动来对滑块与第二输送辊进行支撑，降低了滑块移动时的摩擦力，同时滑块带动第二输送辊向两个第一输送辊之间输送的布料前进至与布料相抵。

3、现有的用于剑杆织机张力辊支撑装置在实际使用时，对所输送的纬纱线进行张力调节时，当纬纱线所调节张力瞬间过大时易导致纬纱线断裂，为此我们提出一种用于剑杆织机张力辊支撑装置来解决现有的问题。

技术实现思路

1、本实用新型的目的在于提供一种用于剑杆织机张力辊支撑装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于剑杆织机张力辊支撑装置，包括第一支撑板和第二支撑板，所述第一支撑板的一侧外壁前端和后端分别安装有第二连接板和第一连接板，所述第一连接板与第二连接板之间安装有转轴，所述转轴的外壁上安装有第一移动板，所述第二支撑板的一侧外壁前端和后端均安装有第三连接板，所述第三连接板两两相邻之间安装有导向杆，所述导向杆的外壁上安装有第二移动板，所述第一移动板和第二移动板的一侧外壁上均安装有缓冲机构，所述缓冲机构包括安装板、轴承座、缓冲板、第四连接板、限位板、限位柱、弹簧、第五连接板、伸缩油缸、第二通孔、第二螺纹孔和第三通孔，所述缓冲板通过伸缩油缸与第四连接板连接，所述第三连接板安装在第五连接板的一侧外壁上，所述缓冲板的一侧外壁通过安装板与轴承座连接，所述轴承座内安装有第二连接轴，所述第二连接轴安装在张力调节辊的两端外壁上。

3、通过减速电机、主动皮带轮、从动皮带轮、转轴、第一移动板、第二移动板、导向杆等一系列结构的配合设置，工作人员需要调节所述输送到的纬纱线进行张力调节时，工作人员启动减速电机，减速电机启动会间接的带动转轴进行正转或反转，因转轴外壁上的外螺纹与第一移动板上的第一螺纹孔之间为螺纹啮合连接，从而转轴进行正转或反转时会使得第一移动板在转轴的外壁上做向前或向后的直线运动，第一移动板在转轴的外壁上做向前或向后的直线运动从而可以间接的带动张力调节辊进行向前或向后的直线运动，张力调节辊进行向前或向后的直线运动从而可以调节纬纱线的张力，从而本实用新型便于工作人员调节纬纱线的张力，通过缓冲机构的设置，张力调节辊对纬纱线的张力进行调节时，当纬纱线所调节张力瞬间过大时，此时缓冲机构可以对纬纱线起到缓冲的作用，降低了纬纱线所受到的作用力，从而本实用新型在调节纬纱线的张力时可以对纬纱线起到一定的防护的作用，避免了纬纱线张力瞬间变大而导致纬纱线断裂的情况发生。

4、优选的，所述转轴的一端安装在第二连接板表面上的轴承内，所述转轴的另一端穿过第一连接板表面上的轴承与从动皮带轮连接，所述从动皮带轮通过传动皮带与主动皮带轮连接，所述主动皮带轮安装在减速电机的输出轴上，所述减速电机安装在第一支撑板的另一侧外壁的后端。

5、优选的，所述缓冲板的端面开设有第二通孔，所述第二通孔内安装有限位柱，所述限位柱的两端均穿过第四连接板外壁上的第三通孔与限位板连接，所述限位柱的外壁外侧套设有弹簧，且弹簧位于第四连接板与缓冲板之间。

6、优选的，所述第一移动板的端面开设有第一螺纹孔，所述转轴的外壁上设置有外螺纹，所述转轴外壁上的外螺纹与第一移动板上的第一螺纹孔之间为螺纹啮合连接。

7、优选的，所述第二移动板的端面开设有第一通孔，所述导向杆的外壁与第一通孔的孔壁之间为间隙连接。

8、优选的，所述限位柱的两端外壁上均设置有外螺纹，所述限位板的表面开设有第二螺纹孔，所述限位柱外壁上的外螺纹与限位板上的第二螺纹孔之间为螺纹啮合连接，所述限位柱的外壁与第二通孔和第三通孔的孔壁之间均为间隙连接。

9、优选的，所述第一支撑板和第二支撑板的底端均安装有固定板，所述固定板的表面开设有固定孔。

10、优选的，所述第一支撑板与第二支撑板之间的上方和下方均设置有导向辊，所述导向辊的两端均安装有第一连接轴，所述导向辊两端上的第一连接轴的另一端分别安装在第一支撑板和第二支撑板外壁上的轴承内。

11、与现有技术相比，本实用新型的有益效果是：

12、1、本实用新型通过减速电机、主动皮带轮、从动皮带轮、转轴、第一移动板、第二移动板、导向杆等一系列结构的配合设置，工作人员需要调节所述输送到的纬纱线进行张力调节时，工作人员启动减速电机，减速电机启动会间接的带动转轴进行正转或反转，因转轴外壁上的外螺纹与第一移动板上的第一螺纹孔之间为螺纹啮合连接，从而转轴进行正转或反转时会使得第一移动板在转轴的外壁上做向前或向后的直线运动，第一移动板在转轴的外壁上做向前或向后的直线运动从而可以间接的带动张力调节辊进行向前或向后的直线运动，张力调节辊进行向前或向后的直线运动从而可以调节纬纱线的张力，从而本实用新型便于工作人员调节纬纱线的张力。

13、2、本实用新型通过缓冲机构的设置，张力调节辊对纬纱线的张力进行调节时，当纬纱线所调节张力瞬间过大时，此时缓冲机构可以对纬纱线起到缓冲的作用，降低了纬纱线所受到的作用力，从而本实用新型在调节纬纱线的张力时可以对纬纱线起到一定的防护的作用，避免了纬纱线张力瞬间变大而导致纬纱线断裂的情况发生，实用性强。

技术特征：

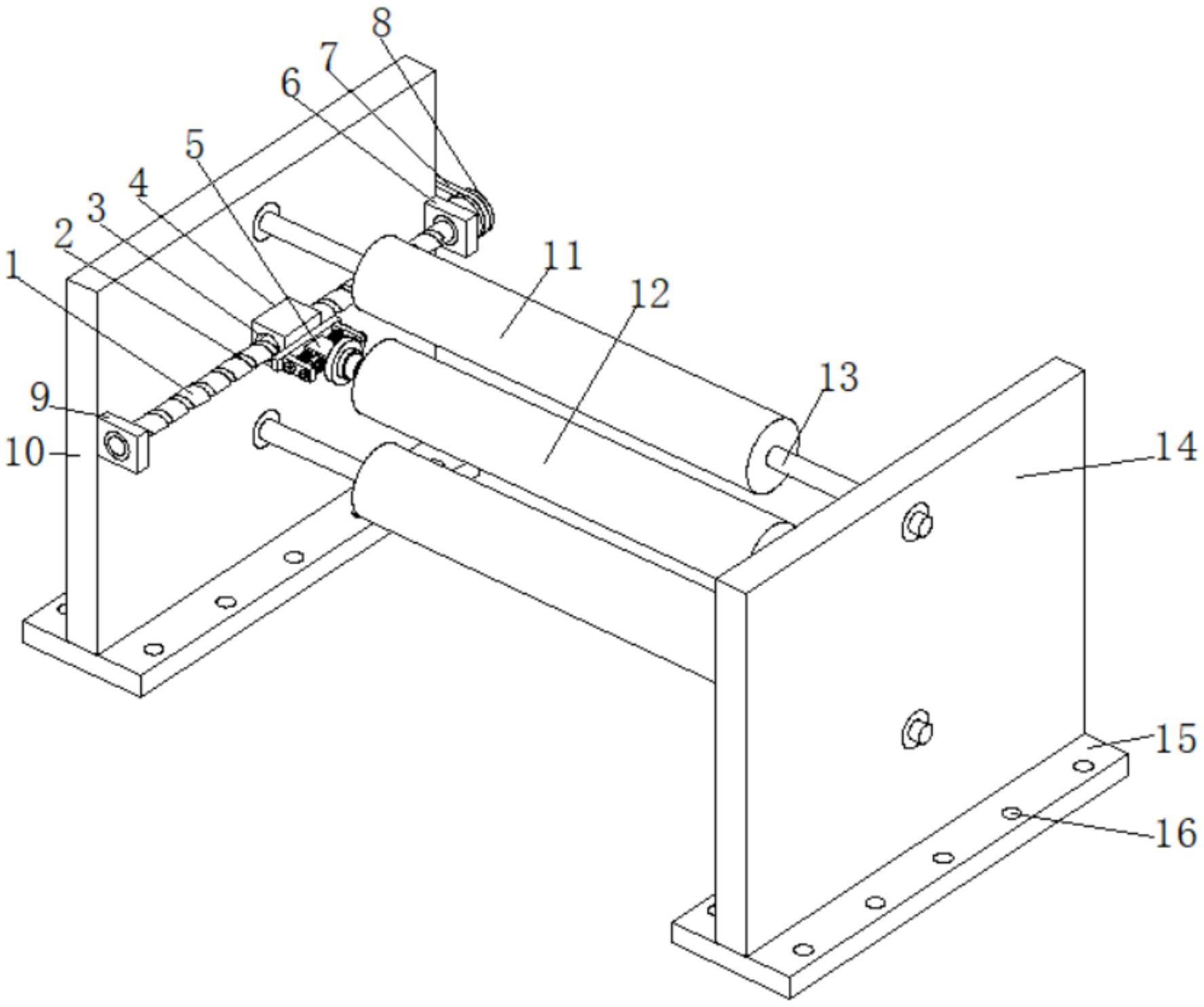

1.一种用于剑杆织机张力辊支撑装置，包括第一支撑板(10)和第二支撑板(14)，其特征在于：所述第一支撑板(10)的一侧外壁前端和后端分别安装有第二连接板(9)和第一连接板(6)，所述第一连接板(6)与第二连接板(9)之间安装有转轴(1)，所述转轴(1)的外壁上安装有第一移动板(4)，所述第二支撑板(14)的一侧外壁前端和后端均安装有第三连接板(21)，所述第三连接板(21)两两相邻之间安装有导向杆(20)，所述导向杆(20)的外壁上安装有第二移动板(18)，所述第一移动板(4)和第二移动板(18)的一侧外壁上均安装有缓冲机构(5)，所述缓冲机构(5)包括安装板(501)、轴承座(502)、缓冲板(503)、第四连接板(504)、限位板(505)、限位柱(506)、弹簧(507)、第五连接板(508)、伸缩油缸(509)、第二通孔(510)、第二螺纹孔(511)和第三通孔(512)，所述缓冲板(503)通过伸缩油缸(509)与第四连接板(504)连接，所述第三连接板(21)安装在第五连接板(508)的一侧外壁上，所述缓冲板(503)的一侧外壁通过安装板(501)与轴承座(502)连接，所述轴承座(502)内安装有第二连接轴(17)，所述第二连接轴(17)安装在张力调节辊(12)的两端外壁上。

2.根据权利要求1所述的一种用于剑杆织机张力辊支撑装置，其特征在于：所述转轴(1)的一端安装在第二连接板(9)表面上的轴承内，所述转轴(1)的另一端穿过第一连接板(6)表面上的轴承与从动皮带轮(8)连接，所述从动皮带轮(8)通过传动皮带(7)与主动皮带轮(22)连接，所述主动皮带轮(22)安装在减速电机(23)的输出轴上，所述减速电机(23)安装在第一支撑板(10)的另一侧外壁的后端。

3.根据权利要求1所述的一种用于剑杆织机张力辊支撑装置，其特征在于：所述缓冲板(503)的端面开设有第二通孔(510)，所述第二通孔(510)内安装有限位柱(506)，所述限位柱(506)的两端均穿过第四连接板(504)外壁上的第三通孔(512)与限位板(505)连接，所述限位柱(506)的外壁外侧套设有弹簧(507)，且弹簧(507)位于第四连接板(504)与缓冲板(503)之间。

4.根据权利要求1所述的一种用于剑杆织机张力辊支撑装置，其特征在于：所述第一移动板(4)的端面开设有第一螺纹孔(3)，所述转轴(1)的外壁上设置有外螺纹(2)，所述转轴(1)外壁上的外螺纹(2)与第一移动板(4)上的第一螺纹孔(3)之间为螺纹啮合连接。

5.根据权利要求1所述的一种用于剑杆织机张力辊支撑装置，其特征在于：所述第二移动板(18)的端面开设有第一通孔(19)，所述导向杆(20)的外壁与第一通孔(19)的孔壁之间为间隙连接。

6.根据权利要求1所述的一种用于剑杆织机张力辊支撑装置，其特征在于：所述限位柱(506)的两端外壁上均设置有外螺纹(2)，所述限位板(505)的表面开设有第二螺纹孔(511)，所述限位柱(506)外壁上的外螺纹(2)与限位板(505)上的第二螺纹孔(511)之间为螺纹啮合连接，所述限位柱(506)的外壁与第二通孔(510)和第三通孔(512)的孔壁之间均为间隙连接。

7.根据权利要求1所述的一种用于剑杆织机张力辊支撑装置，其特征在于：所述第一支撑板(10)和第二支撑板(14)的底端均安装有固定板(15)，所述固定板(15)的表面开设有固定孔(16)。

8.根据权利要求1所述的一种用于剑杆织机张力辊支撑装置，其特征在于：所述第一支撑板(10)与第二支撑板(14)之间的上方和下方均设置有导向辊(11)，所述导向辊(11)的两端均安装有第一连接轴(13)，所述导向辊(11)两端上的第一连接轴(13)的另一端分别安装在第一支撑板(10)和第二支撑板(14)外壁上的轴承内。

技术总结
本技术涉及剑杆织机辅助设备技术领域，尤其涉及一种用于剑杆织机张力辊支撑装置。其技术方案包括：第一支撑板和第二支撑板，所述第一支撑板的一侧外壁前端和后端分别安装有第二连接板和第一连接板，所述第一连接板与第二连接板之间安装有转轴，所述转轴的外壁上安装有第一移动板，所述第二支撑板的一侧外壁前端和后端均安装有第三连接板，所述第三连接板两两相邻之间安装有导向杆，所述导向杆的外壁上安装有第二移动板。本技术便于调节张力调节辊对导向输送的纬纱线所造成的张力，且在调节纬纱线的张力时可以对纬纱线起到一定的防护的作用，避免了纬纱线张力瞬间变大而导致纬纱线断裂的情况发生，实用性强。

技术研发人员：张国权,仇建缨,张匡宇
受保护的技术使用者：吴江同欣丝绸织造有限公司
技术研发日：20230209
技术公布日：2024/1/12
