一种仿形鱼饵的制作方法

本技术属于垂钓工具，尤其涉及一种仿形鱼饵。

背景技术：

1、鱼饵，即鱼吃的食物；具体指在垂钓中能够起到聚鱼作用或能够诱鱼上钩的一切可以使用的物质，在现有技术中鱼饵包括真饵和假饵两种：其中真饵即鱼类可以食用的动、植物性饵料的通称；假饵则是以塑料、金属或其它材料制成的类似小鱼、虾和虫类的小器件，也称作仿生鱼饵。

2、但是在现有技术中，仿生鱼饵大多仅进行外观形态的模拟，而对于相应生物在水中的实际形态的模拟程度较差，无法实现进一步的仿真，因而也难以有效提高现有仿生鱼饵的诱鱼上钩率，同时饵挂钩上后，常常因为饵的形状角度问题和鱼钩之间衔接不好，使得鱼咬钩后容易脱钩，失败率高。

技术实现思路

1、本实用新型的目的是为了解决上述技术中，在工作时，仿生鱼饵大多仅进行外观形态的模拟，而对于相应生物在水中的实际形态的模拟程度较差，无法实现进一步的仿真，因而也难以有效提高现有仿生鱼饵的诱鱼上钩率，同时饵挂钩上后，常常因为饵的形状角度问题和鱼钩之间衔接不好，使得鱼咬钩后容易脱钩，失败率高。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种仿形鱼饵，包括：鱼头，所述鱼头的一侧固定安装有流线型环，所述流线型环的一侧表面固安装有支撑鱼骨，所述支撑鱼骨的外表面均活动套设有多个环形薄片，所述支撑鱼骨的一侧表面固定安装有连接环，所述连接环的内部活动连接有圆柱，所述圆柱的一侧表面固定连接有波浪形鱼尾，所述波浪形鱼尾的一侧表面均固定安装有鱼钩。

3、作为一种优选的实施方式，所述鱼头的一侧活动安装有螺纹钉，所述螺纹钉的一端活动套设有活动环，所述螺纹钉的一端固定连接有圆环，所述活动环和圆环的一侧表面均固定连接有固定块。

4、采用上述进一步方案的技术效果是：当螺纹钉进行旋转时，可通过一端活动环进行位移，带动一侧表面的固定块进行移动，另一端圆环进行固定，从而使两个固定块之间的距离缩小。

5、作为一种优选的实施方式，多个所述固定块的中心处均固定安装有定位轴，多个所述定位轴的一端均贯穿有长杆，多个长杆相对一端的中心处均活动连接有插销。

6、采用上述进一步方案的技术效果是：通过固定块进行移动，从而使定位轴固定的长杆进行位移，达到在鱼头内部撑开的目的，在通过插销进行固定，防止鱼咬钩时，连接鱼线的零件不够紧，导致渔获逃脱。

7、作为一种优选的实施方式，所述螺纹钉的一侧表面开设有槽口，所述槽口的内部活动连接有绑线环。

8、采用上述进一步方案的技术效果是：通过鱼线在绑线环上系紧，使绑线环在槽口内部进行活动连接，可以任意旋转，减少鱼线缠绕的情况。

9、作为一种优选的实施方式，所述连接环的一侧开设有圆槽，所述圆槽的内部固定安装有长轴，所述长轴活动嵌设在圆孔的内部，所述圆孔开设在圆柱的一侧表面上。

10、采用上述进一步方案的技术效果是：在通过连接环内部圆槽固定连接的长轴，贯穿圆柱一端的圆孔，进行定位，使在移动时，一端的波浪形鱼尾进行摆动，使移动时轻微改变方向，更容易模仿鱼类，进行诱捕。

11、作为一种优选的实施方式，两个所述鱼钩的一侧表面均固定安装有倒刺。

12、采用上述进一步方案的技术效果是：通过鱼钩一侧的倒刺，使鱼在咬饵后不容易逃脱。

13、作为一种优选的实施方式，所述鱼头和支撑鱼骨的内部固定安装有亮片。

14、采用上述进一步方案的技术效果是：当鱼饵在移动时，通过太阳光对亮片的照射，更容易被鱼类发现，提高诱捕成功率。

15、与现有技术相比，本实用新型的优点和积极效果在于，

16、1、本实用新型，通过鱼线在绑线环上系紧，使绑线环在槽口内部进行活动连接，可以任意旋转，减少鱼线缠绕的情况，同时通过螺纹钉互动嵌设在鱼头的内部，同时螺纹钉的一端固定连接有圆环，另一端活动套设有活动环，当螺纹钉进行旋转时，可通过活动环进行位移，带动一侧表面的固定块进行移动，从而使定位轴固定的长杆进行位移，达到在鱼头内部撑开的目的，在通过插销进行固定，防止鱼咬钩时，连接鱼线的零件不够紧，导致渔获逃脱。

17、2、本实用新型，在通过流线型环使该鱼饵在进行移动时速度更快，更容易模仿鱼类，同时支撑鱼骨表面套设的环形薄片在移动时，扩大水的波纹，更容易被鱼类发现，在通过连接环内部圆槽固定连接的长轴，贯穿圆柱一端的圆孔，进行定位，使在移动时，一端的波浪形鱼尾进行摆动，使移动时轻微改变方向，更容易模仿鱼类，进行诱捕，在通过一端的鱼钩表面的倒刺，使鱼咬钩时更不容易脱落，导致鱼类逃跑。

技术特征：

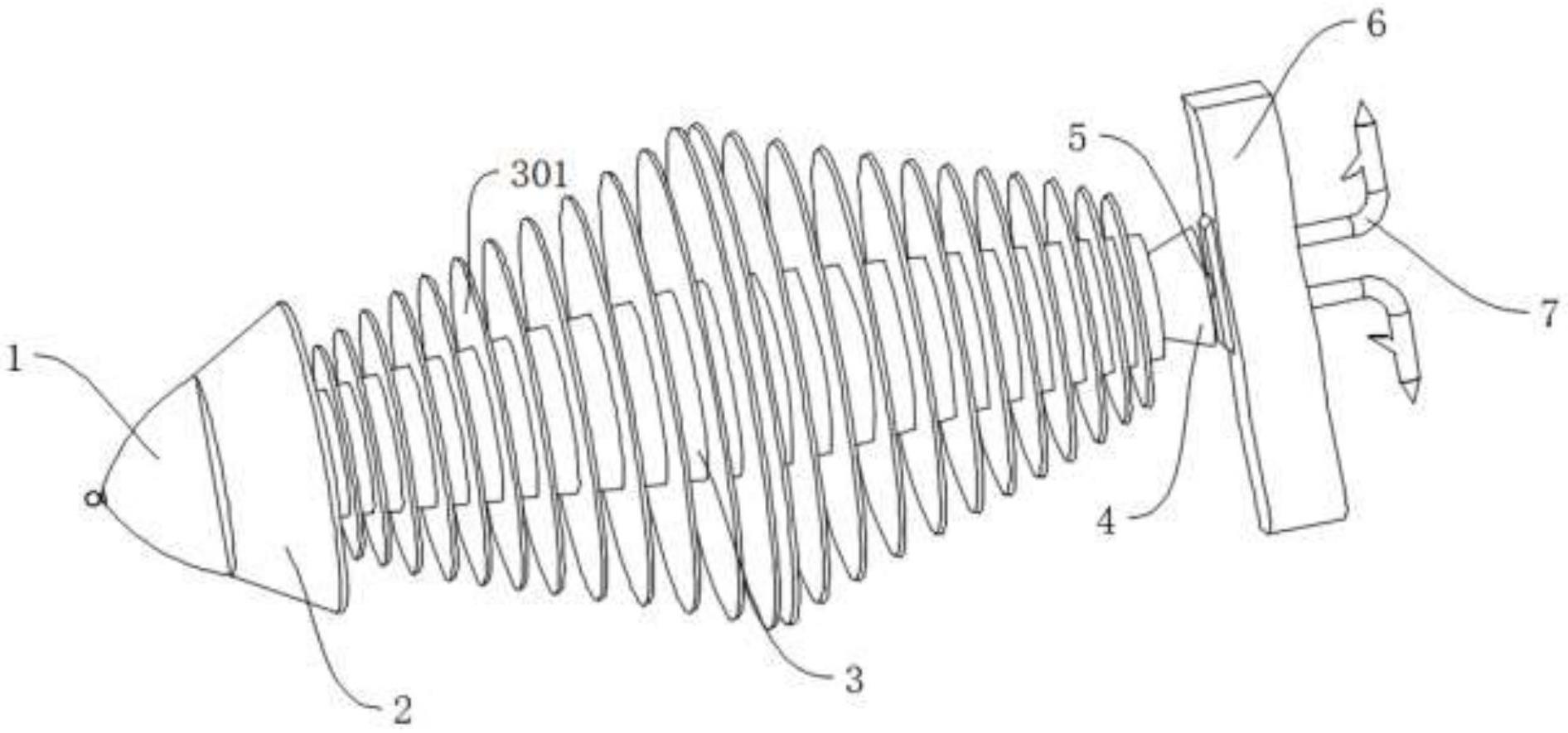

1.一种仿形鱼饵，其特征在于，包括：鱼头(1)，所述鱼头(1)的一侧固定安装有流线型环(2)，所述流线型环(2)的一侧表面固安装有支撑鱼骨(3)，所述支撑鱼骨(3)的外表面均活动套设有多个环形薄片(301)，所述支撑鱼骨(3)的一侧表面固定安装有连接环(4)，所述连接环(4)的内部活动连接有圆柱(5)，所述圆柱(5)的一侧表面固定连接有波浪形鱼尾(6)，所述波浪形鱼尾(6)的一侧表面均固定安装有鱼钩(7)。

2.根据权利要求1所述的一种仿形鱼饵，其特征在于：所述鱼头(1)的一侧活动安装有螺纹钉(101)，所述螺纹钉(101)的一端活动套设有活动环(104)，所述螺纹钉(101)的一端固定连接有圆环(105)，所述活动环(104)和圆环(105)的一侧表面均固定连接有固定块(108)。

3.根据权利要求2所述的一种仿形鱼饵，其特征在于：多个所述固定块(108)的中心处均固定安装有定位轴(109)，多个所述定位轴(109)的一端均贯穿有长杆(106)，多个长杆(106)相对一端的中心处均活动连接有插销(107)。

4.根据权利要求2所述的一种仿形鱼饵，其特征在于：所述螺纹钉(101)的一侧表面开设有槽口(102)，所述槽口(102)的内部活动连接有绑线环(103)。

5.根据权利要求1所述的一种仿形鱼饵，其特征在于：所述连接环(4)的一侧开设有圆槽(401)，所述圆槽(401)的内部固定安装有长轴(502)，所述长轴(502)活动嵌设在圆孔(501)的内部，所述圆孔(501)开设在圆柱(5)的一侧表面上。

6.根据权利要求1所述的一种仿形鱼饵，其特征在于：两个所述鱼钩(7)的一侧表面均固定安装有倒刺(701)。

7.根据权利要求1所述的一种仿形鱼饵，其特征在于：所述鱼头(1)和支撑鱼骨(3)的内部固定安装有亮片(8)。

技术总结
本技术提供一种仿形鱼饵，涉及垂钓工具技术领域，包括：鱼头，所述鱼头的一侧固定安装有流线型环，所述流线型环的一侧表面固安装有支撑鱼骨，所述支撑鱼骨的外表面均活动套设有多个环形薄片，所述支撑鱼骨的一侧表面固定安装有连接环，所述连接环的内部活动连接有圆柱，所述圆柱的一侧表面固定连接有波浪形鱼尾，所述波浪形鱼尾的一侧表面均固定安装有鱼钩。本技术，通过连接环内部圆槽固定连接的长轴，贯穿圆柱一端的圆孔，进行定位，使在移动时，一端的波浪形鱼尾进行摆动，使移动时轻微改变方向，更容易模仿鱼类，进行诱捕，在通过一端的鱼钩表面的倒刺，使鱼咬钩时更不容易脱落，导致鱼类逃跑。

技术研发人员：乔恩华
受保护的技术使用者：威海阳光游艇股份有限公司
技术研发日：20221230
技术公布日：2024/1/12
