一种薄壳山核桃滴灌装置

本技术涉及山核桃滴灌，具体为一种薄壳山核桃滴灌装置。

背景技术：

1、薄壳山核桃又名美国山核桃、长山核桃,为胡桃科山核桃属落叶高大乔木，是世界著名的木本油料树种，也是珍贵果用、材用和绿化树种。薄壳山核桃坚果壳薄仁厚，食用方便，果仁富含蛋白质，不饱和脂肪酸，碳水化合物，矿物质，维生素等多种营养物质，油脂含量高达68％～82％，其中不饱和脂肪酸成份占油脂的90％以上，具有较高的营养价值和保健功能，因此深受广大消费者喜爱，在世界干果市场占有重要地位。薄壳山核桃引入我国已逾百年,适合在我国长江流域及其以南地区栽植。近年来，薄壳山核桃产业快速发展，栽培面积不断扩大,逐渐成为保障粮油供给安全的优势产业和潜力产业。

2、我国薄壳山核桃产业发展虽然取得了显著成效，但在高效栽培种植技术方面仍面临挑战，目前关于薄壳山核桃水肥管理技术及设备仍需改善，薄壳山核桃的浇灌采用较为节水和具有针对性的滴灌的方式进行浇灌，但是目前的滴灌方式一般是采用将水管的外侧连通有滴灌管，并且通过滴灌管对山核桃树的根部进行持续滴灌，但是这种设置存在以下问题：在长时间的灌溉过程中，容易导致附近土壤松软，然后静置一段时间，滴灌管附近的土壤来回干燥湿润，容易使土壤覆盖在滴灌管外侧，容易对滴灌管造成堵塞使其无法出水，需要进行及时维修，否则影响薄壳山核桃树的生长，因此，针对上述问题提出一种薄壳山核桃滴灌装置。

技术实现思路

1、本实用新型的目的在于提供一种薄壳山核桃滴灌装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、作为本实用新型所述一种薄壳山核桃滴灌装置的一种可选方案，其中：一种薄壳山核桃滴灌装置，包括滴灌带，所述滴灌带的外侧固定连接有均匀分布的稳流器，所述稳流器内部固定连接有出溜管，所述出溜管顶部固定连接有排水管，所述排水管外侧滑动连接有紧固组件，所述排水管的顶部固定连接有用于分流的三通阀门，所述三通阀门的内侧螺旋连接有滴灌组件，所述排水管的前侧嵌设有调节组件，在使用时，山核桃树需要经常浇水，通过滴灌带铺设在山核桃树的一侧，而滴灌带外侧安装有稳流器，用于避免由于梯度导致水压不同进而使出水效率不佳，同时通过将滴灌组件安装在三通阀门的两侧，并且滴灌组件围绕山核桃树树进行固定，然后通过设置的紧固组件对滴灌组件与三通阀门的连接处进行固定，避免出现松动的情况，同时紧固组件内部的调节组件用于确保紧固组件稳定向上移动，使其位于滴灌组件与三通阀门的连接处外侧，有效避免滴灌组件与三通阀门分离。

4、作为本实用新型所述一种薄壳山核桃滴灌装置的一种可选方案，其中：所述调节组件包括固定框、挡板和第一弹簧，所述固定框的外侧与排水管呈固定连接，所述固定框的前侧固定连接有挡板，所述固定框内部固定连接有第一弹簧，所述第一弹簧的顶部连接有紧固组件，为确保紧固组件位于滴灌组件与三通阀门的连接处外侧，其通过固定框内部的第一弹簧用于推动紧固组件向上移动，确保紧固组件稳定对滴灌组件与三通阀门的连接处进行防护。

5、作为本实用新型所述一种薄壳山核桃滴灌装置的一种可选方案，其中：所述紧固组件包括滑动环、滑动块和连接框，所述滑动环内部固定连接有滑动块，所述滑动块外侧与调节组件连接，所述滑动环的两侧固定连接有连接框，所述连接框的内部滑动连接有滑动板，所述滑动板外侧固定连接有支撑杆，且支撑杆的另一侧固定连接有限位架。

6、作为本实用新型所述一种薄壳山核桃滴灌装置的一种可选方案，其中：所述滑动板的另一侧固定连接有第二弹簧，所述第二弹簧的另一端与连接框呈固定连接，对滴灌组件与三通阀门的连接处进行防护时，通过将限位架卡入滴灌管外侧，并且在内部的第二弹簧的拉动下使其滑动板在连接框内部滑动，此时可以实现滴灌管紧密与三通阀门接触，有效避免其连接转头私自转动并且与三通阀门脱离。

7、作为本实用新型所述一种薄壳山核桃滴灌装置的一种可选方案，其中：所述限位架数量为两个，所述限位架关于滑动环的中心呈左右对称设置，所述限位架内侧呈弧面设置，设置的限位架数量为两个，此时可以对滴灌管的两端进行连接，进而实现对两端的固定，有效保证水体可以通过三通阀门进入并且从两侧排出，并且由滴灌头排出进而对山核桃树进行滴灌作用。

8、作为本实用新型所述一种薄壳山核桃滴灌装置的一种可选方案，其中：所述滴灌组件包括滴灌管、连接转头和滴灌头，所述滴灌管的两侧均转动连接有连接转头，且连接转头的外侧与三通阀门呈螺旋连接，所述滴灌管的底部固定连接有均匀分布的滴灌头，在进行滴灌工作时，水体通过滴灌带进入至稳流器内部，并且通过出溜管和排水管进入至三通阀门内部，并且由三通阀门向滴灌管内部注入，通过滴灌头滴出，此时可以实现对山核桃树进行滴灌作用。

9、作为本实用新型所述一种薄壳山核桃滴灌装置的一种可选方案，其中：所述滴灌管的上方固定连接有均匀分布连接绳，所述连接绳的另一端固定连接有限位环，所述限位环内部设有束紧绳，在进行滴灌时，为确保滴灌管高于土壤表面并且得到固定，此时通过将束紧绳穿过限位环，通过束紧绳绑在山核桃树外侧即可实现固定滴灌管的目的，确保滴灌管下方的滴灌头不易被土壤堵塞，并且滴灌头呈多个设置，即使个别被堵塞，其依旧可以实现滴灌的目的。

10、作为本实用新型所述一种薄壳山核桃滴灌装置的一种可选方案，其中：所述滴灌管采用可折弯的pcv材质构成，这种设置可以使滴灌管呈环围绕在山核桃树外侧，实现环绕滴灌的面对，不但滴灌效率得到提升，并且即使发生个别滴灌头堵塞，其他部位的滴灌头依旧可以实现滴灌的目的。

11、与现有技术相比，本实用新型的有益效果是：

12、本实用新型通过采用翘起设置的滴灌方式，通过在滴灌带的外侧连接有出溜管和排水管，并且在排水管的顶部安装有三通阀门，采用连接转头将滴灌管固定在三通阀门外侧，此时这种翘起的方式进行滴灌，其不存在土壤堵塞滴灌头的问题，保证浇水工作持续进行，保证山核桃树正常生长；

13、并且滴灌管呈环形设置在山核桃树的外侧，此时在进行滴灌时，其采用环形滴灌的方式，可以对山核桃树进行周围进行全面快速浇水，并且即使有局部滴灌头无法使用，其依旧可以达到很好的滴灌的目的；

14、为确保在使用时，其滴灌管稳定位于山核桃树的外侧，通过将束紧绳穿过限位环内部，然后将束紧绳系在山核桃树的外侧，此时可以确保滴灌管位于山核桃树的外侧，确保滴灌头正常的滴灌目的；

15、在连接转头与三通阀门进行连接时，为避免连接转头私自与三通阀门发生松动，并且脱离，此时通过将限位架卡在滴灌管外侧，在滑动板的作用下，使其限位架带动内部的滴灌管稳定向三通阀门一侧靠近，实现连接转头紧密与三通阀门进行连接，避免其脱离；

16、而确保滑动环稳定向上移动，使其限位架起到支撑滴灌管和连接转头的目的，此时通过固定框内部的第一弹簧可以将滑动环向上推动，进而实现限位架位于滴灌管外侧，使其连接转头稳定与三通阀门进行连接。

技术特征：

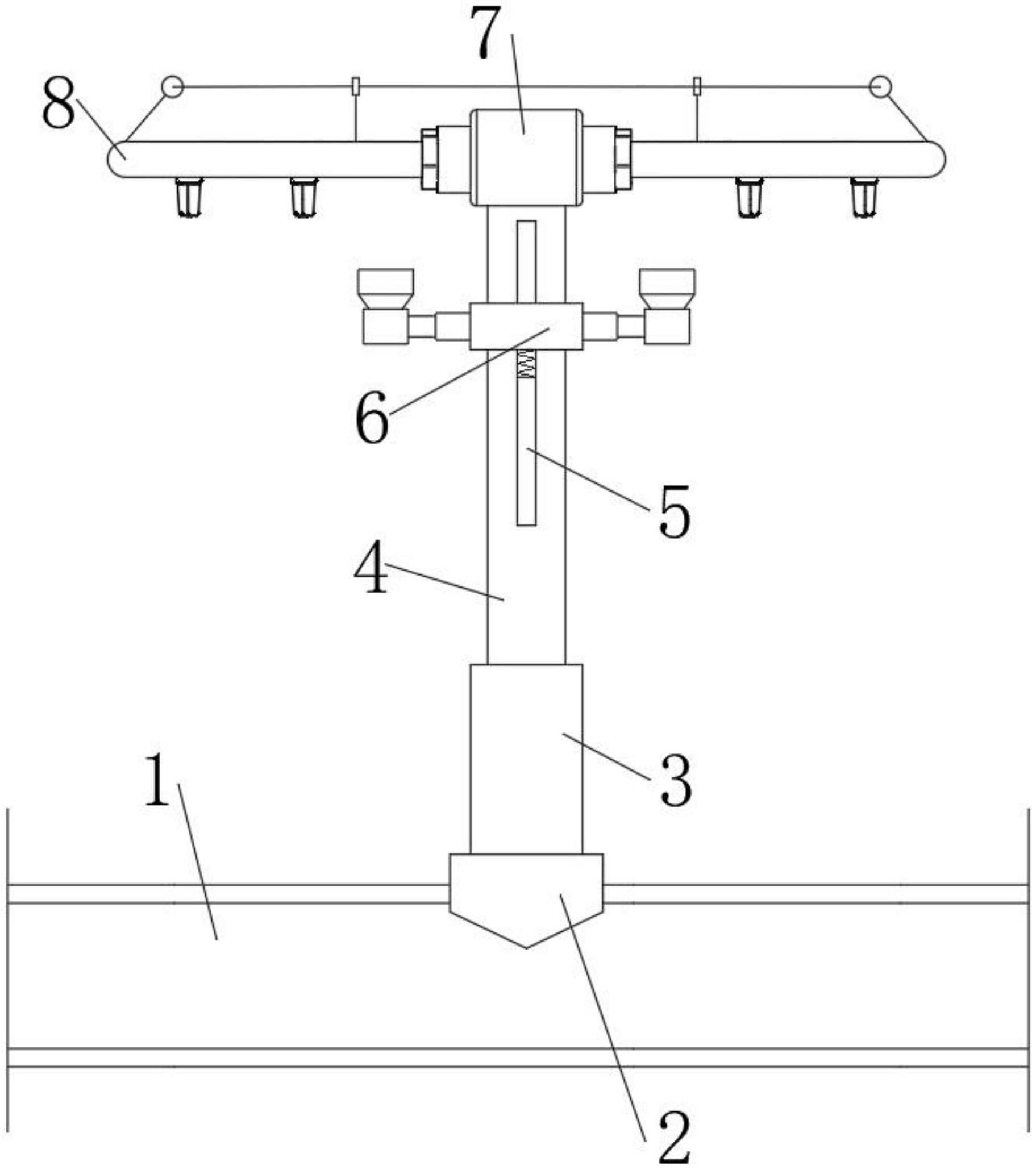

1.一种薄壳山核桃滴灌装置，包括滴灌带(1)，其特征在于：所述滴灌带(1)的外侧固定连接有均匀分布的稳流器(2)，所述稳流器(2)内部固定连接有出溜管(3)，所述出溜管(3)顶部固定连接有排水管(4)，所述排水管(4)外侧滑动连接有紧固组件(6)，所述排水管(4)的顶部固定连接有用于分流的三通阀门(7)，所述三通阀门(7)的内侧螺旋连接有滴灌组件(8)，所述排水管(4)的前侧嵌设有调节组件(5)。

2.根据权利要求1所述的一种薄壳山核桃滴灌装置，其特征在于：所述调节组件(5)包括固定框(501)、挡板(502)和第一弹簧(503)，所述固定框(501)的外侧与排水管(4)呈固定连接，所述固定框(501)的前侧固定连接有挡板(502)，所述固定框(501)内部固定连接有第一弹簧(503)，所述第一弹簧(503)的顶部连接有紧固组件(6)。

3.根据权利要求1所述的一种薄壳山核桃滴灌装置，其特征在于：所述紧固组件(6)包括滑动环(601)、滑动块(602)和连接框(603)，所述滑动环(601)内部固定连接有滑动块(602)，所述滑动块(602)外侧与调节组件(5)连接，所述滑动环(601)的两侧固定连接有连接框(603)，所述连接框(603)的内部滑动连接有滑动板(604)，所述滑动板(604)外侧固定连接有支撑杆(606)，且支撑杆(606)的另一侧固定连接有限位架(607)。

4.根据权利要求3所述的一种薄壳山核桃滴灌装置，其特征在于：所述滑动板(604)的另一侧固定连接有第二弹簧(605)，所述第二弹簧(605)的另一端与连接框(603)呈固定连接。

5.根据权利要求3所述的一种薄壳山核桃滴灌装置，其特征在于：所述限位架(607)数量为两个，所述限位架(607)关于滑动环(601)的中心呈左右对称设置，所述限位架(607)内侧呈弧面设置。

6.根据权利要求1所述的一种薄壳山核桃滴灌装置，其特征在于：所述滴灌组件(8)包括滴灌管(801)、连接转头(802)和滴灌头(803)，所述滴灌管(801)的两侧均转动连接有连接转头(802)，且连接转头(802)的外侧与三通阀门(7)呈螺旋连接，所述滴灌管(801)的底部固定连接有均匀分布的滴灌头(803)。

7.根据权利要求6所述的一种薄壳山核桃滴灌装置，其特征在于：所述滴灌管(801)的上方固定连接有均匀分布连接绳(804)，所述连接绳(804)的另一端固定连接有限位环(805)，所述限位环(805)内部设有束紧绳(806)。

8.根据权利要求6所述的一种薄壳山核桃滴灌装置，其特征在于：所述滴灌管(801)采用可折弯的pcv材质构成。

技术总结
本技术涉及山核桃滴灌技术领域，尤其为一种薄壳山核桃滴灌装置，包括滴灌带，滴灌带的外侧固定连接有均匀分布的稳流器，稳流器内部固定连接有出溜管，出溜管顶部固定连接有排水管，排水管外侧滑动连接有紧固组件，排水管的顶部固定连接有用于分流的三通阀门，三通阀门的内侧螺旋连接有滴灌组件，排水管的前侧嵌设有调节组件；本技术通过采用翘起设置的滴灌方式，通过在滴灌带的外侧连接有出溜管和排水管，并且在排水管的顶部安装有三通阀门，采用连接转头将滴灌管固定在三通阀门外侧，此时这种翘起的方式进行滴灌，其不存在土壤堵塞滴灌头的问题，保证浇水工作持续进行，保证山核桃树正常生长。

技术研发人员：高俊兰,施六林,唐菲,王晶晶
受保护的技术使用者：安徽省农业科学院农业工程研究所
技术研发日：20230209
技术公布日：2024/1/12
