一种蔬菜种植用撒种装置的制作方法

本技术涉及蔬菜种植，具体为一种蔬菜种植用撒种装置。

背景技术：

1、蔬菜是指可以做菜、烹饪成为食品的一类植物或菌类，蔬菜是人们日常饮食中必不可少的食物之一，蔬菜可提供人体所必需的多种维生素和矿物质等营养物质，撒播是蔬菜种植过程中经常用到的方法，大多数叶菜类品种的蔬菜品种，尤其是小白菜，油麦菜，塌菜，生菜，苋菜等，密集型种植的速成菜都是采用这种方法，为了提高种植效率，现在一般采用撒种装置进行撒种。

2、如现有技术中，公开号：cn217722003u的中国
技术实现要素：
，公开了一种用于蔬菜种植的撒种装置，该实用新型通过设置伺服电机、第一散料孔、第二散料孔和限位板，开启伺服电机，带动限位板旋转，当第一散料孔与第二散料孔位置相对应时，种子从第一散料孔、第二散料孔的内部漏出，通过设置限位板匀速旋转，有利于使种子均匀不间断的漏出，解决了播种架结构单一，难以把种子播撒均匀的问题。

3、但是上述一种用于蔬菜种植的撒种装置，在实际使用过程中还存在一些问题，没有设置预下料结构，均速旋转时，第一散料孔与第二散料孔位置相对应进行下料，种子容易出现卡料的情况发生，影响播种的效率，并且撒种管内部种子多少也会对下料的速度造成一定的影响，导致前后种子播撒均匀不一，因此我们需要提出一种蔬菜种植用撒种装置。

技术实现思路

1、本实用新型的目的在于提供一种蔬菜种植用撒种装置，能够在种子下料时，有效的防止种子出现卡料的情况发生，并且可以控制种子下料的数量，保证种子播撒的均匀性和播撒效率，以解决上述背景技术中提出的问题。

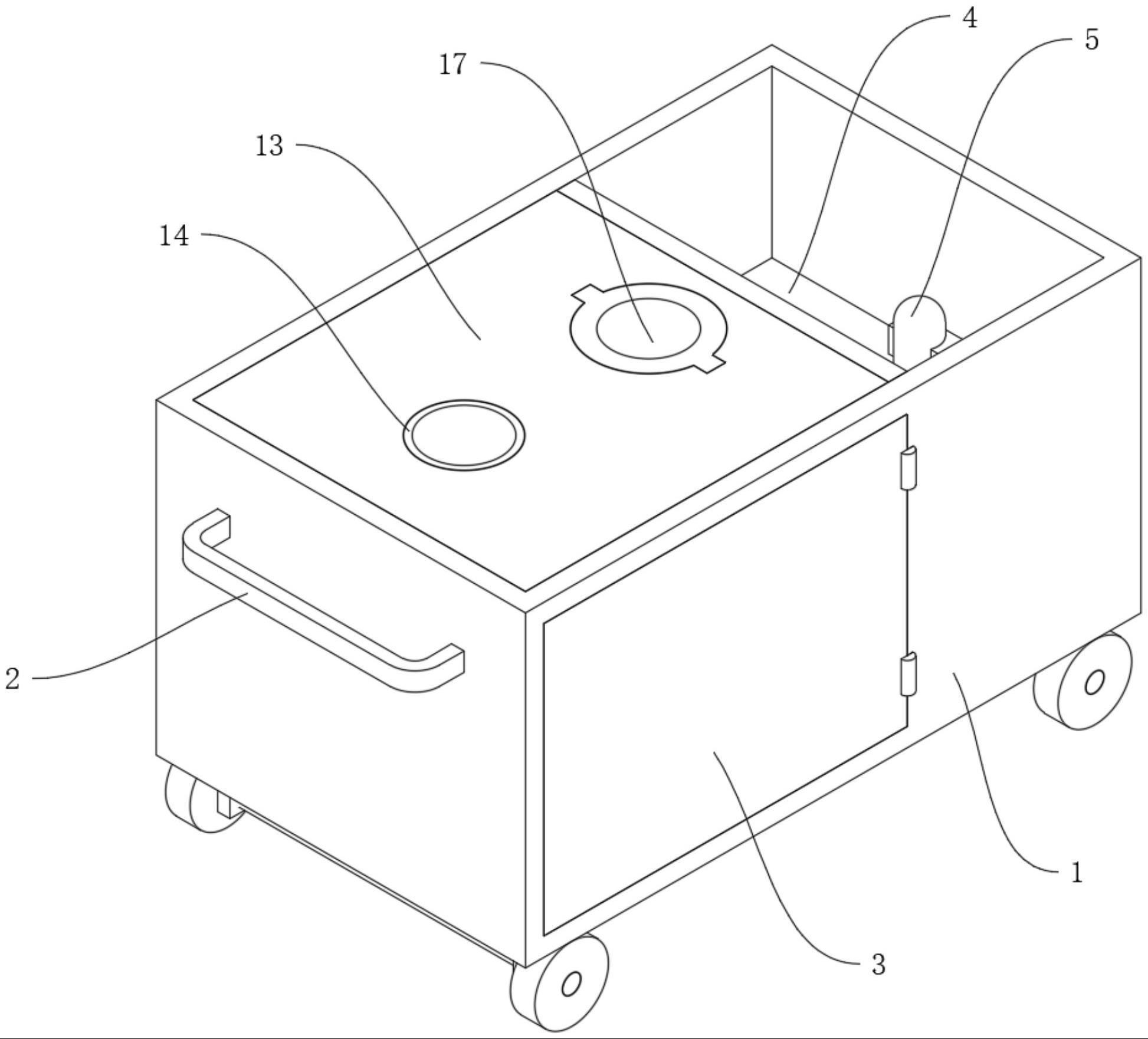

2、为实现上述目的，本实用新型提供：一种蔬菜种植用撒种装置，包括移动箱体，所述移动箱体的顶部安装有顶板，所述顶板的顶部分别安装有覆土筒和撒种筒，所述撒种筒的内腔连接有导料板，所述导料板的底部设置有整平组件的抹平板，所述撒种筒的内腔底部转动安装有下料组件的撒料盘，所述顶板的一侧位于移动箱体的内腔设置有水箱，所述移动箱体的外表面安装有导向架，所述导向架的表面通过调节组件的安装板活动连接有喷淋头，所述喷淋头通过连接软管连接水箱内腔。

3、优选的，所述整平组件包括有连接在抹平板底部的刷板，所述抹平板顶部连接在导料板的底部，所述刷板的底部接触连接在撒料盘的顶部。

4、优选的，所述下料组件包括有安装在撒种筒底部的伺服电机，所述伺服电机的输出端连接在撒料盘的底部中心位置，所述撒料盘的表面开设有存料孔。

5、优选的，所述撒种筒的底部开通设置有下料口，所述下料口的顶部开设有倒角，且所述下料口位于存料孔的下方。

6、优选的，所述调节组件包括有通过螺纹安装在安装板两端的锁紧杆，及连接在锁紧杆端部的锁紧板；其中，所述安装板滑动安装在导向架的表面，所述安装板的底部开设有安装槽，所述锁紧板通过锁紧杆设置在安装槽的内部，且所述锁紧板与导向架的表面活动连接。

7、优选的，所述撒种筒的顶端外表面设置有限位卡环，所述限位卡环活动卡装在顶板的顶部。

8、优选的，所述覆土筒和撒种筒的下方均设置有出料斗，所述出料斗嵌装在移动箱体的内腔底部。

9、与现有技术相比，本实用新型的有益效果是：

10、本实用新型通过整平组件和下料组件等结构的设置，在撒料时，通过导料板可以对种子起到导向，使得种子落到撒料盘顶部的存料孔内部，通过伺服电机进行驱动，将撒料盘进行旋转，旋转时，通过导料板底部的抹平板和刷板，可以将撒料盘上的多余的种子抹平，有效的防止种子出现卡料的情况发生，并使得种子通过下料口进行下料，保证种子撒种的均匀性。

技术特征：

1.一种蔬菜种植用撒种装置，其特征在于，包括：

2.根据权利要求1所述的一种蔬菜种植用撒种装置，其特征在于：所述整平组件包括有连接在抹平板(20)底部的刷板(21)，所述抹平板(20)顶部连接在导料板(19)的底部，所述刷板(21)的底部接触连接在撒料盘(22)的顶部。

3.根据权利要求2所述的一种蔬菜种植用撒种装置，其特征在于：所述下料组件包括有安装在撒种筒(17)底部的伺服电机(24)，所述伺服电机(24)的输出端连接在撒料盘(22)的底部中心位置，所述撒料盘(22)的表面开设有存料孔(23)。

4.根据权利要求1-3任一所述的一种蔬菜种植用撒种装置，其特征在于：所述撒种筒(17)的底部开通设置有下料口(25)，所述下料口(25)的顶部开设有倒角，且所述下料口(25)位于存料孔(23)的下方。

5.根据权利要求1所述的一种蔬菜种植用撒种装置，其特征在于：所述调节组件包括有

6.根据权利要求1所述的一种蔬菜种植用撒种装置，其特征在于：所述撒种筒(17)的顶端外表面设置有限位卡环(18)，所述限位卡环(18)活动卡装在顶板(13)的顶部。

7.根据权利要求1所述的一种蔬菜种植用撒种装置，其特征在于：所述覆土筒(14)和撒种筒(17)的下方均设置有出料斗(16)，所述出料斗(16)嵌装在移动箱体(1)的内腔底部。

技术总结
本技术公开了一种蔬菜种植用撒种装置，属于蔬菜种植技术领域，包括移动箱体，所述移动箱体的顶部安装有顶板，所述顶板的顶部分别安装有覆土筒和撒种筒，所述撒种筒的内腔连接有导料板，所述导料板的底部设置有整平组件的抹平板，所述撒种筒的内腔底部转动安装有下料组件的撒料盘；本技术在撒料时，通过导料板可以对种子起到导向，使得种子落到撒料盘顶部的存料孔内部，通过伺服电机进行驱动，将撒料盘进行旋转，旋转时，通过导料板底部的抹平板和刷板，可以将撒料盘上的多余的种子抹平，有效的防止种子出现卡料的情况发生，并使得种子通过下料口进行下料，保证种子撒种的均匀性。

技术研发人员：刘红健,王玉龙,沈弘,任少勇,刘薇
受保护的技术使用者：浙江清华长三角研究院
技术研发日：20230217
技术公布日：2024/1/13
