一种小麦种植施肥装置的制作方法

本技术涉及小麦种植的，特别是涉及一种小麦种植施肥装置。

背景技术：

1、小麦是禾本科、小麦属一年或越年生草本植物，秆直立，丛生，高可达100厘米，叶鞘松弛包茎，叶舌膜质，叶片长披针形，穗状花序直立，小穗含多小花，颖卵圆形，外稃长圆状披针形，内稃与外稃几等长，花果期5-7月。

2、小麦在种植时需要进行施肥，现有对小麦施肥的方式是，将装有肥料的小车推至指定位置，然后人工使用工具将小车内的肥料导出并对小麦进行施肥。

3、此方法自动化程度较低，耗费人工，施肥效率较差。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种通过设置此设备，可以自动对小麦进行施肥，节省人力，提高了其施肥效率的一种小麦种植施肥装置。

2、本实用新型的一种小麦种植施肥装置，包括四组滚轮、箱体、料箱、第一固定座、第一连杆、第二连杆、第三连杆、电动推杆、带动块、l型杆、第二固定座、万节管、振动装置、密封装置、开槽装置和调节装置，四组滚轮分别安装在箱体底端的左前侧、左后侧、右前侧和右后侧，箱体内设置有工作腔，箱体左端上侧连通设置有加料口，料箱位于箱体的工作腔内部，第一固定座安装在料箱左端下侧，第一连杆顶端与第一固定座转动连接，第二连杆一端与第一连杆转动连接，第二连杆另一端与l型杆转动连接，第一连杆底端与第三连杆顶端转动连接，第三连杆底端与带动块顶端转动连接，电动推杆安装在工作腔底端左侧，电动推杆输出端与带动块左端连接，l型杆安装在工作腔底端左侧，第二固定座安装在料箱底端左侧，l型杆顶端与第二固定座转动连接，箱体底端中部连通设置有开口，万节管安装在箱体开口处，万节管输入端与料箱底端连通，万节管输出端穿过箱体伸至箱体下侧，振动装置安装在工作腔右侧，密封装置安装在箱体顶端，密封装置与料箱配合连接，开槽装置安装在箱体底端，开槽装置通过调节装置与万节管连接。

3、本实用新型的一种小麦种植施肥装置，振动装置包括多组橡胶锤、转轴和电机，多组橡胶锤对称安装在转轴上，电机安装在工作腔底端右侧，电机输出端与转轴底端连接，多组橡胶锤与料箱位置对应，密封装置与转轴配合连接。

4、本实用新型的一种小麦种植施肥装置，密封装置包括盖板、密封盖、螺纹转块、稳定块、弹簧和第三固定座，第三固定座安装在箱体顶端右侧，盖板转动安装在第三固定座上，盖板对箱体顶端进行密封，密封盖安装在螺纹转块底端，盖板左部连通设置有螺纹孔，螺纹转块与盖板螺纹孔螺纹连接，密封盖与料箱位置对应，盖板底端右侧设置有伸缩槽，稳定块在盖板的伸缩槽内滑动，稳定块与转轴顶端配合卡装，弹簧安装在稳定块外侧，弹簧底端与稳定块连接，弹簧顶端与工作腔顶端连接。

5、本实用新型的一种小麦种植施肥装置，开槽装置包括两组螺母、两组滑块、两组伸缩杆、两组第一螺栓和两组犁刀，箱体底端连通设置有两组滑孔，两组滑块在两组滑孔内滑动，两组滑块前端上侧设置有螺杆，两组螺杆在两组滑孔内滑动，两组螺母分别与两组螺杆螺纹连接，两组伸缩杆分别与两组滑块转动连接，两组犁刀顶端均设置有伸缩槽，两组伸缩杆与两组伸缩槽滑动连接，两组伸缩槽前端均连通设置有第一螺孔，两组第一螺栓分别与两组第一螺孔螺纹连接，两组犁刀通过调节装置与万节管连接。

6、本实用新型的一种小麦种植施肥装置，调节装置包括两组第四连杆、滑套、第二螺栓和两组第四固定座，两组第四连杆分别与滑套左端和右端转动连接，滑套内部连通设置有滑动槽，滑套通过滑动槽滑动套设在万节管下部，滑套前端连通设置有第二螺孔，第二螺栓与第二螺孔螺纹连接，两组第四固定座分别安装在两组犁刀内端上侧，两组第四连杆分别与两组第四固定座转动连接。

7、与现有技术相比本实用新型的有益效果为：通过打开电动推杆，电动推杆则通过带动块拉动第三连杆、第一连杆、第一固定座和料箱向左运动，第一连杆则拉动第二连杆向左运动，当第二连杆运动至极限后，第一连杆则与第三连杆重叠，第一连杆则通过第一固定座带动料箱向左倾斜，料箱则通过箱体的加料口伸出，将肥料导入至料箱内部，之后反向打开电动推杆，使料箱进行复位，然后将密封装置盖装在箱体顶端，密封装置则对料箱进行密封支撑，对振动装置进行支撑稳定，之后根据农产品生产规范来通过调节装置调节开槽装置的间距，待开槽装置的间距调节好后，调节装置则对开槽装置进行固定，然后四组滚轮转动来带动箱体整体移动，开槽装置则对土地进行开槽，同时打开振动装置，振动装置则对料箱进行敲击，料箱内的肥料则通过万节管落入至开槽装置开的槽内，从而对小麦进行施肥，通过设置此设备，可以自动对小麦进行施肥，节省人力，提高了其施肥效率。

技术特征：

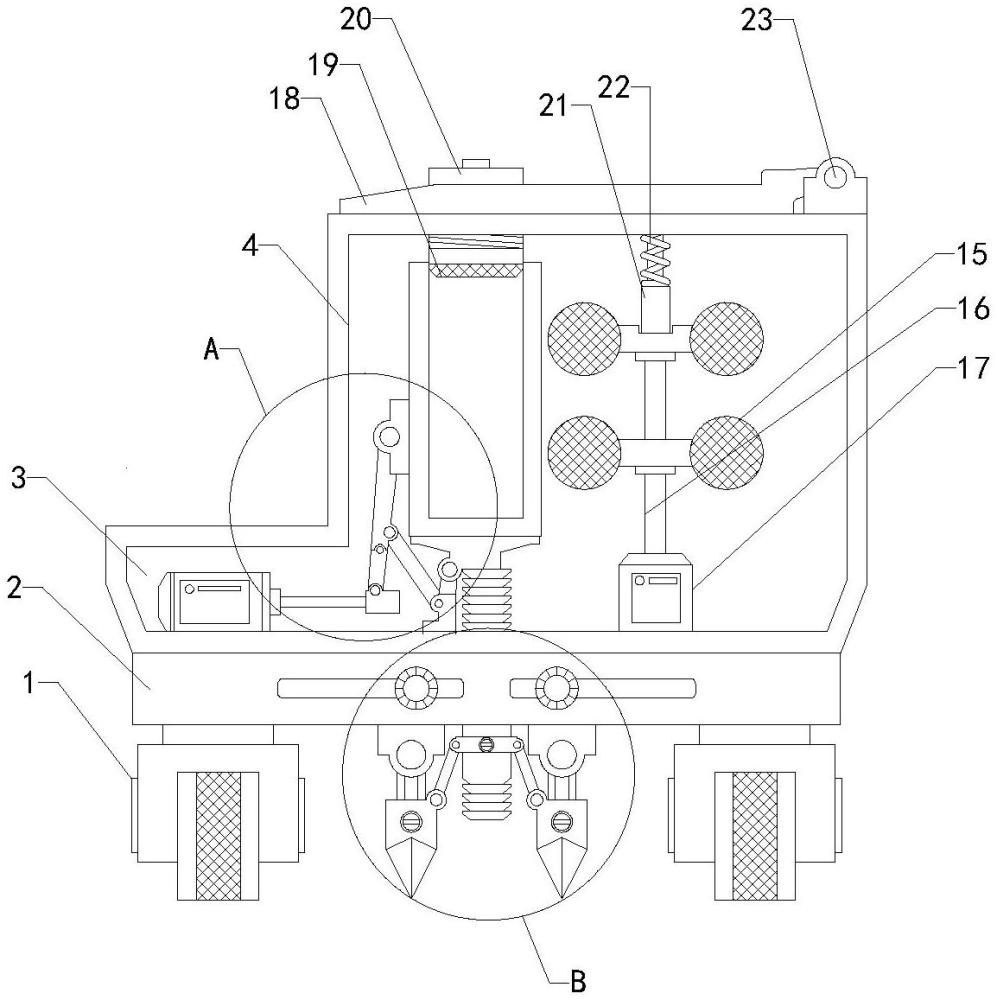

1.一种小麦种植施肥装置，其特征在于，包括四组滚轮(1)、箱体(2)、料箱(5)、第一固定座(6)、第一连杆(7)、第二连杆(8)、第三连杆(9)、电动推杆(10)、带动块(11)、l型杆(13)、第二固定座(14)、万节管(38)、振动装置、密封装置、开槽装置和调节装置，四组滚轮(1)分别安装在箱体(2)底端的左前侧、左后侧、右前侧和右后侧，箱体(2)内设置有工作腔(3)，箱体(2)左端上侧连通设置有加料口(4)，料箱(5)位于箱体(2)的工作腔(3)内部，第一固定座(6)安装在料箱(5)左端下侧，第一连杆(7)顶端与第一固定座(6)转动连接，第二连杆(8)一端与第一连杆(7)转动连接，第二连杆(8)另一端与l型杆(13)转动连接，第一连杆(7)底端与第三连杆(9)顶端转动连接，第三连杆(9)底端与带动块(11)顶端转动连接，电动推杆(10)安装在工作腔(3)底端左侧，电动推杆(10)输出端与带动块(11)左端连接，l型杆(13)安装在工作腔(3)底端左侧，第二固定座(14)安装在料箱(5)底端左侧，l型杆(13)顶端与第二固定座(14)转动连接，箱体(2)底端中部连通设置有开口，万节管(38)安装在箱体(2)开口处，万节管(38)输入端与料箱(5)底端连通，万节管(38)输出端穿过箱体(2)伸至箱体(2)下侧，振动装置安装在工作腔(3)右侧，密封装置安装在箱体(2)顶端，密封装置与料箱(5)配合连接，开槽装置安装在箱体(2)底端，开槽装置通过调节装置与万节管(38)连接。

2.如权利要求1所述的一种小麦种植施肥装置，其特征在于，振动装置包括多组橡胶锤(15)、转轴(16)和电机(17)，多组橡胶锤(15)对称安装在转轴(16)上，电机(17)安装在工作腔(3)底端右侧，电机(17)输出端与转轴(16)底端连接，多组橡胶锤(15)与料箱(5)位置对应，密封装置与转轴(16)配合连接。

3.如权利要求2所述的一种小麦种植施肥装置，其特征在于，密封装置包括盖板(18)、密封盖(19)、螺纹转块(20)、稳定块(21)、弹簧(22)和第三固定座(23)，第三固定座(23)安装在箱体(2)顶端右侧，盖板(18)转动安装在第三固定座(23)上，盖板(18)对箱体(2)顶端进行密封，密封盖(19)安装在螺纹转块(20)底端，盖板(18)左部连通设置有螺纹孔，螺纹转块(20)与盖板(18)螺纹孔螺纹连接，密封盖(19)与料箱(5)位置对应，盖板(18)底端右侧设置有伸缩槽，稳定块(21)在盖板(18)的伸缩槽内滑动，稳定块(21)与转轴(16)顶端配合卡装，弹簧(22)安装在稳定块(21)外侧，弹簧(22)底端与稳定块(21)连接，弹簧(22)顶端与工作腔(3)顶端连接。

4.如权利要求3所述的一种小麦种植施肥装置，其特征在于，开槽装置包括两组螺母(25)、两组滑块(27)、两组伸缩杆(28)、两组第一螺栓(31)和两组犁刀(32)，箱体(2)底端连通设置有两组滑孔(26)，两组滑块(27)在两组滑孔(26)内滑动，两组滑块(27)前端上侧设置有螺杆(24)，两组螺杆(24)在两组滑孔(26)内滑动，两组螺母(25)分别与两组螺杆(24)螺纹连接，两组伸缩杆(28)分别与两组滑块(27)转动连接，两组犁刀(32)顶端均设置有伸缩槽(29)，两组伸缩杆(28)与两组伸缩槽(29)滑动连接，两组伸缩槽(29)前端均连通设置有第一螺孔(30)，两组第一螺栓(31)分别与两组第一螺孔(30)螺纹连接，两组犁刀(32)通过调节装置与万节管(38)连接。

5.如权利要求4所述的一种小麦种植施肥装置，其特征在于，调节装置包括两组第四连杆(33)、滑套(34)、第二螺栓(36)和两组第四固定座(39)，两组第四连杆(33)分别与滑套(34)左端和右端转动连接，滑套(34)内部连通设置有滑动槽(37)，滑套(34)通过滑动槽(37)滑动套设在万节管(38)下部，滑套(34)前端连通设置有第二螺孔(35)，第二螺栓(36)与第二螺孔(35)螺纹连接，两组第四固定座(39)分别安装在两组犁刀(32)内端上侧，两组第四连杆(33)分别与两组第四固定座(39)转动连接。

技术总结
本技术涉及小麦种植的技术领域，特别是涉及一种小麦种植施肥装置，其通过设置此设备，可以自动对小麦进行施肥，节省人力，提高了其施肥效率；包括四组滚轮、箱体、料箱、第一固定座、第一连杆、第二连杆、第三连杆、电动推杆、带动块、L型杆、第二固定座、万节管、振动装置、密封装置、开槽装置和调节装置，四组滚轮分别安装在箱体底端的左前侧、左后侧、右前侧和右后侧，箱体内设置有工作腔，箱体左端上侧连通设置有加料口，料箱位于箱体的工作腔内部，第一固定座安装在料箱左端下侧，密封装置与料箱配合连接，开槽装置安装在箱体底端，开槽装置通过调节装置与万节管连接。

技术研发人员：王力军,李伟,马虎,赵威
受保护的技术使用者：呼伦贝尔水发农业发展有限公司
技术研发日：20231016
技术公布日：2024/6/18
