一种撒药装置的制作方法

本技术涉及一种撒药装置，具体涉及一种可调节喷洒范围的农药撒药装置。

背景技术：

1、农药，是指农业上用于防治病虫害及调节植物生长的化学药剂。农药广义的定义是指用于预防、消灭或者控制危害农业、林业的病、虫、草和其他有害生物以及有目的地调节、控制、影响植物和有害生物代谢、生长、发育、繁殖过程的化学合成或者来源于生物、其他天然产物及应用生物技术产生的一种物质或者几种物质的混合物及其制剂。狭义上是指在农业生产中，为保障、促进植物和农作物的成长，所施用的杀虫、杀菌、杀灭有害动物(或杂草)的一类药物统称。

2、传统常见的农药喷洒方式多是采用身被打药桶移动打药或是喷洒枪牵引管道进行喷洒，前者农药喷洒使用方便，但效率相对较低；后者喷洒效率高，不便于移动使用。

技术实现思路

1、为解决上述背景技术中提出的问题。本实用新型提供了一种撒药装置。

2、为实现上述目的，本实用新型提供如下技术方案：一种撒药装置，包括药箱，所述药箱的上表面与进料管的一端相连通，所述药箱上表面的轴承内安装有连接套，所述连接套的内部固接有连接管，所述连接套的外表面设置有搅拌组件，所述药箱的上表面设置有供液组件，所述药箱的右侧面与升降架的左侧面固接，所述升降架的内部设置有升降组件，所述升降架的右侧面与移动架的左侧面滑动连接，所述移动架的内部设置有移动组件，所述移动架的左侧面设置有方位调节组件，所述移动架内壁的上表面和下表面分别与喷管的顶端和底端转动连接，所述喷管的外表面设置有角度调节组件。

3、优选的，所述搅拌组件包括安装在连接套外表面的齿轮a，所述齿轮a的外表面与齿轮b的外表面啮合，所述齿轮b的上表面与伺服电机a的输出轴固接，所述伺服电机a安装在药箱的上表面，所述连接管的左右两侧对称固接有若干连接板，所述连接板的左侧面与刮板的右侧面固接，所述刮板的左侧面与药箱的内臂滑动连接。

4、优选的，所述升降组件包括与升降架内壁上表面转动连接的螺杆a，所述螺杆a的底端穿过升降架内壁下表面卡接的轴承与伺服电机b的输出轴固接，所述伺服电机b安装在升降架的下表面，所述螺杆a的外表面螺纹连接有螺纹套a，所述螺纹套a的右侧面与移动架的左侧面固接。

5、优选的，所述供液组件包括安装在药箱上表面的水泵，所述水泵的抽水端通过三通管a分别与抽水管a和抽水管b的一端相连通，所述抽水管a的另一端通过转动接头与连接管的顶端相连通，所述水泵的排水端通过三通管b分别与两个排水管的一端相连通，所述排水管的另一端穿过连接架的上表面与喷管的顶端相连通。

6、优选的，所述移动组件包括与移动架内壁背面转动连接的螺杆c，所述螺杆c正面的一端与螺杆b背面的一端固接，所述螺杆b正面的一端穿过移动架内壁正面卡接的轴承与伺服电机c的输出轴固接，所述伺服电机c安装在移动架的正面，所述螺杆c和螺杆b的外表面均螺纹连接有螺纹套b，所述螺纹套b的右侧面与蜗轮b的左侧面转动连接。

7、优选的，所述角度调节组件包括与连接架左侧面固接的蜗轮b，所述蜗轮b的外表面与蜗杆b的外表面啮合，所述蜗轮b的顶端与伺服电机e的输出轴固接，所述伺服电机e安装在移动架的上表面。

8、优选的，所述方位调节组件包括安装在喷管外表面的蜗轮a，所述蜗轮a的外表面与蜗杆a的外表面啮合，所述蜗杆a背面的一端与伺服电机d的输送轴固接，所述伺服电机d安装在连接架的背面。

9、与现有技术相比，本实用新型的有益效果是：

10、本实用新型，通过伺服电机b带动移动架、连接架和喷管向上移动，对农药的喷洒高度和喷洒范围进行提升，伺服电机e带动蜗杆b和蜗轮b旋转，蜗轮b旋转使两个喷管可横向连接，以增加农药的喷洒宽度，水泵通过三通管a、抽水管a、连接管抽取药箱内的农药，通过三通管b和两个排水管将农药注入喷管内，通过喷管右侧的喷头喷洒出，解决了现有装置效率相对较低、不便于移动使用的问题。

11、本实用新型，通过伺服电机e带动蜗杆b和蜗轮b旋转，蜗轮b旋转带动连接架进行角度偏转，进而使两个喷管可横向连接，以增加农药的喷洒宽度，亦可根据实际需求对农药的喷洒角度进行自由调节，伺服电机d带动蜗杆a和蜗轮a旋转，蜗轮a旋转带动喷管进行方位调节，使本装置可根据实际需求进行适应性调节，更加实用。

技术特征：

1.一种撒药装置，包括药箱(1)，其特征在于：所述药箱(1)的上表面与进料管(2)的一端相连通，所述药箱(1)上表面的轴承内安装有连接套(3)，所述连接套(3)的内部固接有连接管(4)，所述连接套(3)的外表面设置有搅拌组件，所述药箱(1)的上表面设置有供液组件，所述药箱(1)的右侧面与升降架(7)的左侧面固接，所述升降架(7)的内部设置有升降组件，所述升降架(7)的右侧面与移动架(9)的左侧面滑动连接，所述移动架(9)的内部设置有移动组件，所述移动架(9)的左侧面设置有方位调节组件，所述移动架(9)内壁的上表面和下表面分别与喷管(12)的顶端和底端转动连接，所述喷管(12)的外表面设置有角度调节组件。

2.根据权利要求1所述的一种撒药装置，其特征在于：所述搅拌组件包括安装在连接套(3)外表面的齿轮a(53)，所述齿轮a(53)的外表面与齿轮b(54)的外表面啮合，所述齿轮b(54)的上表面与伺服电机a(55)的输出轴固接，所述伺服电机a(55)安装在药箱(1)的上表面，所述连接管(4)的左右两侧对称固接有若干连接板(51)，所述连接板(51)的左侧面与刮板(52)的右侧面固接，所述刮板(52)的左侧面与药箱(1)的内臂滑动连接。

3.根据权利要求1所述的一种撒药装置，其特征在于：所述升降组件包括与升降架(7)内壁上表面转动连接的螺杆a(82)，所述螺杆a(82)的底端穿过升降架(7)内壁下表面卡接的轴承与伺服电机b(81)的输出轴固接，所述伺服电机b(81)安装在升降架(7)的下表面，所述螺杆a(82)的外表面螺纹连接有螺纹套a(83)，所述螺纹套a(83)的右侧面与移动架(9)的左侧面固接。

4.根据权利要求1所述的一种撒药装置，其特征在于：所述供液组件包括安装在药箱(1)上表面的水泵(61)，所述水泵(61)的抽水端通过三通管a(62)分别与抽水管a(63)和抽水管b(64)的一端相连通，所述抽水管a(63)的另一端通过转动接头与连接管(4)的顶端相连通，所述水泵(61)的排水端通过三通管b(65)分别与两个排水管(66)的一端相连通，所述排水管(66)的另一端穿过连接架(11)的上表面与喷管(12)的顶端相连通。

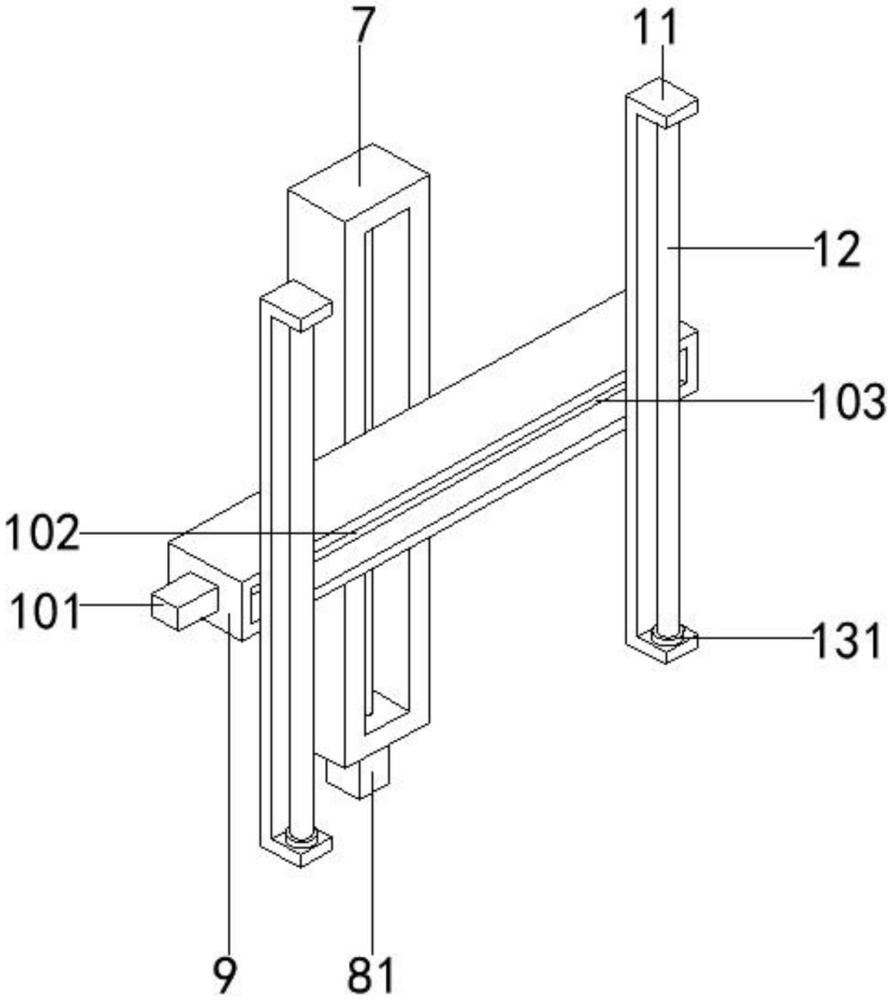

5.根据权利要求1所述的一种撒药装置，其特征在于：所述移动组件包括与移动架(9)内壁背面转动连接的螺杆c(103)，所述螺杆c(103)正面的一端与螺杆b(102)背面的一端固接，所述螺杆b(102)正面的一端穿过移动架(9)内壁正面卡接的轴承与伺服电机c(101)的输出轴固接，所述伺服电机c(101)安装在移动架(9)的正面，所述螺杆c(103)和螺杆b(102)的外表面均螺纹连接有螺纹套b(104)，所述螺纹套b(104)的右侧面与蜗轮b(141)的左侧面转动连接。

6.根据权利要求1所述的一种撒药装置，其特征在于：所述角度调节组件包括与连接架(11)左侧面固接的蜗轮b(141)，所述蜗轮b(141)的外表面与蜗杆b(142)的外表面啮合，所述蜗轮b(141)的顶端与伺服电机e(143)的输出轴固接，所述伺服电机e(143)安装在移动架(9)的上表面。

7.根据权利要求1所述的一种撒药装置，其特征在于：所述方位调节组件包括安装在喷管(12)外表面的蜗轮a(131)，所述蜗轮a(131)的外表面与蜗杆a(132)的外表面啮合，所述蜗杆a(132)背面的一端与伺服电机d(133)的输送轴固接，所述伺服电机d(133)安装在连接架(11)的背面。

技术总结
本技术涉及一种可调节喷洒范围的农药撒药装置，尤其涉及一种撒药装置，包括药箱，所述药箱的上表面与进料管的一端相连通，所述药箱上表面的轴承内安装有连接套，所述连接套的内部固接有连接管，所述连接套的外表面设置有搅拌组件，通过伺服电机b带动移动架、连接架和喷管向上移动，对农药的喷洒高度和喷洒范围进行提升，伺服电机e带动蜗杆b和蜗轮b旋转，蜗轮b旋转使两个喷管可横向连接，以增加农药的喷洒宽度，水泵通过三通管a、抽水管a、连接管抽取药箱内的农药，通过三通管b和两个排水管将农药注入喷管内，通过喷管右侧的喷头喷洒出，解决了现有装置效率相对较低、不便于移动使用的问题。

技术研发人员：王杰
受保护的技术使用者：宁夏王杰农资经营有限公司
技术研发日：20231019
技术公布日：2024/5/12
