一种环保市政园林绿化工程施工装置的制作方法

本技术涉及园林绿化工程，具体是一种环保市政园林绿化工程施工装置。

背景技术：

1、园林绿化工程是建设风景园林绿地的工程。园林绿化是为人们提供一个良好的休息、文化娱乐、亲近大自然、满足人们回归自然愿望的场所，是保护生态环境、改善城市生活环境的重要措施。

2、在进行园林绿化规划时，需要对地面进行挖坑并栽种树苗，进而完成需要的工作效果，但是传统的挖掘装置无法满足对不同工作尺寸更换不同钻头的效果，进而无法满足使用者的需求，因此，本领域技术人员提供了一种环保市政园林绿化工程施工装置，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种环保市政园林绿化工程施工装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种环保市政园林绿化工程施工装置，包括固定板和推车；

4、优选的，所述推车上端固定连接有固定板，固定板上端固定连接有第一承接板和第二承接板，第二承接板表面设置有调节机构，第一承接板表面滑动连接有活动板，活动板下端设置有卡接机构；

5、优选的，调节机构包括第二伺服电机、连接块、螺纹套和螺纹杆；所述第二承接板表面开设有活动槽，活动槽内转动连接有螺纹杆，第二承接板上端固定连接有第二伺服电机，螺纹杆上端固定连接在第二伺服电机上，螺纹杆表面螺纹连接有螺纹套，螺纹套表面固定连接有连接块，连接块一端固定连接在活动板上，且连接块滑动连接在活动槽内；

6、优选的，卡接机构包括第一伺服电机、钻头、转轴、预留槽、旋转块、卡接块、卡接头、第一弹簧槽、复位弹簧、第二弹簧槽和第二预留槽，所述活动板上端固定连接有第一伺服电机，第一伺服电机输出端转动连接有转轴，转轴下端固定连接有旋转块，活动板下端开设有第二预留槽，旋转块转动连接在第二预留槽内，旋转块下端开设有第一预留槽，第一预留槽内活动连接有卡接块，卡接块下端固定连接有钻头，第一预留槽内侧壁固定连接有一组第一弹簧槽，第一弹簧槽内活动连接有第二弹簧槽，第一弹簧槽和第二弹簧槽之间活动连接有复位弹簧，第二弹簧槽一端固定连接有卡接头，卡接头表面抵接在卡接块上；

7、通过采用上述技术方案，

8、与现有技术相比，本实用新型的有益效果是：将装置并放置在合适的工作地点，在传统的市政园林绿化工程施工时需要对种植处进行挖坑处理时，启动第一伺服电机带动旋转块在第二预留槽内部旋转，同时卡接块卡接在第一预留槽，进而旋转块带动下方的卡接块和钻头进行同步旋转，此时启动第二伺服电机，带动螺纹杆进行旋转使连接块在螺纹套的带动下进行上下调节，进而使连接块带动活动板进行上下移动，同时活动板可带动钻头向下方地面进行旋转挖掘，且在需要更换不同尺寸的钻头时，可通过拨动卡接块，使其挤压卡接头带动第二弹簧槽压缩复位弹簧，并向第一弹簧槽内部移动，进而使卡接块脱离第一预留槽，可以使用不同尺寸的钻头连接至卡接块，进而重新卡接在第一预留槽内部，本实用新型因设有卡接机构，在卡接机构的作用下可以更换不同尺寸的钻头，进而满足不同尺寸的挖掘，同时在挖掘时钻头向下方挤压，进而卡接块可更好的固定的第一预留槽内部，因设有调节机构，调节机构可更好的带动卡接机构进行整体的移动，进而保证其更好的对下方的土地进行挖掘，在保证可快速更换钻头的基础上提高挖掘效率。

技术特征：

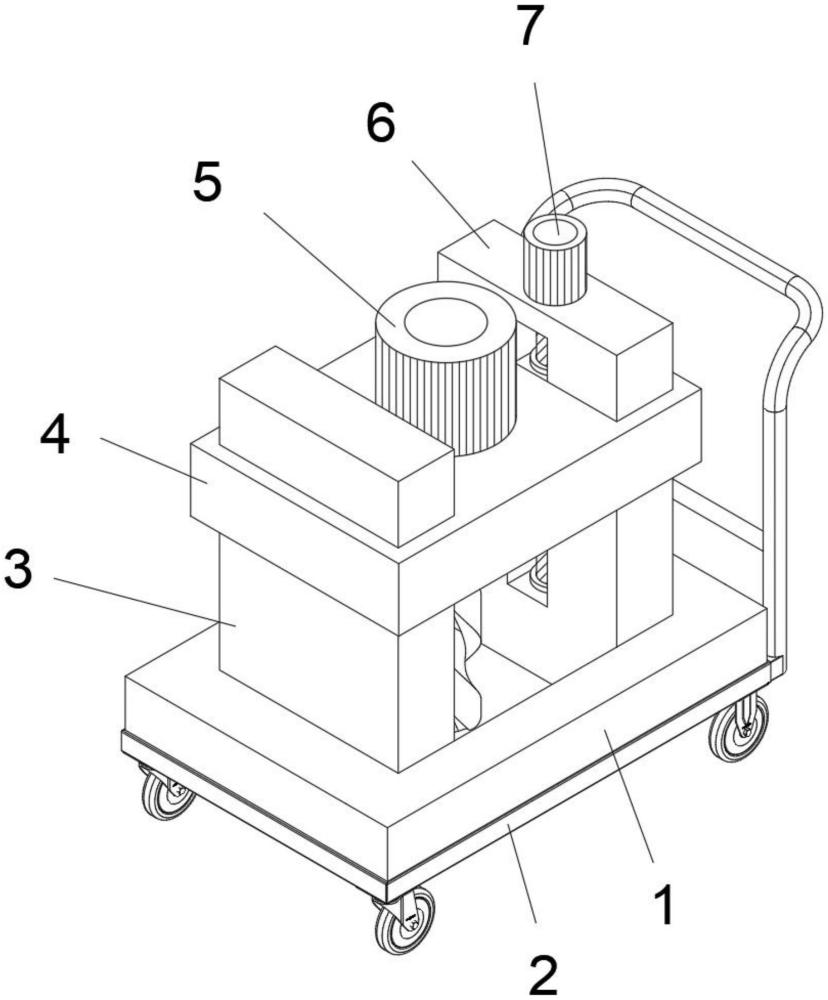

1.一种环保市政园林绿化工程施工装置，其特征在于，包括固定板(1)和推车(2)；所述推车(2)上端固定连接有固定板(1)，固定板(1)上端固定连接有第一承接板(3)和第二承接板(6)，第二承接板(6)表面设置有调节机构，第一承接板(3)表面滑动连接有活动板(4)，活动板(4)下端设置有卡接机构，且卡接机构包括第一伺服电机(5)、钻头(8)、转轴(9)、预留槽、旋转块(15)、卡接块(16)、卡接头(17)、第一弹簧槽(18)、复位弹簧(19)、第二弹簧槽(20)和第二预留槽(21)，所述活动板(4)上端固定连接有第一伺服电机(5)；第一伺服电机(5)输出端转动连接有转轴(9)，转轴(9)下端固定连接有旋转块(15)，活动板(4)下端开设有第二预留槽(21)，旋转块(15)转动连接在第二预留槽(21)内，旋转块(15)下端开设有第一预留槽(14)，第一预留槽(14)内活动连接有卡接块(16)，卡接块(16)下端固定连接有钻头(8)，第一预留槽(14)内侧壁固定连接有一组第一弹簧槽(18)，第一弹簧槽(18)内活动连接有第二弹簧槽(20)，第一弹簧槽(18)和第二弹簧槽(20)之间活动连接有复位弹簧(19)，第二弹簧槽(20)一端固定连接有卡接头(17)，卡接头(17)表面抵接在卡接块(16)上。

2.根据权利要求1所述的一种环保市政园林绿化工程施工装置，其特征在于，调节机构包括第二伺服电机(7)、连接块(11)、螺纹套(12)和螺纹杆(13)；所述第二承接板(6)表面开设有活动槽(10)，活动槽(10)内转动连接有螺纹杆(13)。

3.根据权利要求2所述的一种环保市政园林绿化工程施工装置，其特征在于，所述第二承接板(6)上端固定连接有第二伺服电机(7)，螺纹杆(13)上端固定连接在第二伺服电机(7)上，螺纹杆(13)表面螺纹连接有螺纹套(12)。

4.根据权利要求2所述的一种环保市政园林绿化工程施工装置，其特征在于，所述螺纹套(12)表面固定连接有连接块(11)，连接块(11)一端固定连接在活动板(4)上，且连接块(11)滑动连接在活动槽(10)内。

技术总结
本技术公开了一种环保市政园林绿化工程施工装置，包括固定板；所述将装置并放置在合适的工作地点，在传统的市政园林绿化工程施工时需要对种植处进行挖坑处理时，启动第一伺服电机带动旋转块在第二预留槽内部旋转，同时卡接块卡接在第一预留槽，进而旋转块带动下方的卡接块和钻头进行同步旋转，此时启动第二伺服电机，带动螺纹杆进行旋转使连接块在螺纹套的带动下进行上下调节，进而使连接块带动活动板进行上下移动，同时活动板可带动钻头向下方地面进行旋转挖掘，且在需要更换不同尺寸的钻头时，可通过拨动卡接块，使其挤压卡接头带动第二弹簧槽压缩复位弹簧，并向第一弹簧槽内部移动，进而使卡接块脱离第一预留槽。

技术研发人员：朱磊,朱行旺
受保护的技术使用者：安徽旺鑫劳务工程有限公司
技术研发日：20231123
技术公布日：2024/6/18
