一种自动喷面粉的饺子收集装置的制作方法

本发明涉及食品包装领域，特别是一种自动喷面粉的饺子收集装置。

背景技术：

手工水饺饺子皮容易风干，饺子多，饺子下面食需要垫一层的面粉，才能防止不粘在桌子上，并且盛放的装置比较占地方，因此为了节省地方，也为了便于整理摆放的空间，防止饺子粘在桌面上，设计一种自动喷面，同时便于收集的装置是很有必要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种自动喷面粉的饺子收集装置。

实现上述目的本发明的技术方案为，一种自动喷面粉的饺子收集装置，包括矩形承载板,所述矩形承载板上表面固定连接有矩形盛放箱体，所述矩形承载板侧表面上设有移动机构，所述矩形盛放箱体内设有盛放机构，所述矩形盛放箱体内侧表面上设有自动洒面机构，所述矩形盛放箱体上表面设有观察机构，所述矩形盛放箱体上端侧表面上设有提走机构，所述盛放机构由开在矩形盛放箱体上表面的五号矩形开口、铰链连接在五号矩形开口边缘处的矩形扣盖A、设置在矩形扣盖A与矩形盛放箱体侧表面之间的一组转动杆S、设置在矩形盛放箱体内下表面的两组圆形垫片、开在每个圆形垫片上表面的一号圆形凹槽、嵌装在每个一号圆形凹槽内的伸缩立柱、固定套装在每个伸缩立柱上的多个矩形安装块、固定连接在每两组矩形安装块上的矩形盛放板、设置在每个矩形盛放板上表面四角处的两组立柱、设置在每个立柱上端面的伸缩柱体、设置在每个伸缩柱体上端面的弹性垫片、开在每个矩形安装块下表面四角处且与弹性垫片相匹配的矩形豁口共同构成的，所述矩形盛放箱体侧表面上设有一号矩形凹槽，所述一号矩形凹槽内设有控制器和蓄电池，所述控制器的输入端通过导线与蓄电池电性连接。

所述自动洒面机构由设置在矩形盛放箱体内下表面边缘处的两组矩形垫片、固定连接在每个矩形垫片上表面的矩形空心筒、开在矩形盛放箱体上表面且与两组矩形空心筒相搭接的一号矩形开口、嵌装在每个一号矩形开口内的广口收集桶、开在每个矩形空心筒侧表面上且与多个矩形盛放板相匹配的多个二号矩形开口、设置在每个矩形空心筒内下表面的电控支撑架、固定连接在每个电控支撑架上表面且与矩形空心筒相匹配的推动板、设置在每个推动板上表面一端的竖直板、固定连接在每个竖直板上且与二号矩形开口相对的吹风机、嵌装在每个二号矩形开口内的电磁挡门共同构成的，所述控制器的输出端通过导线与电控支撑架、吹风机和电磁挡门电性连接。

所述提走机构由设置在矩形盛放箱体两相对侧表面上的一组一号条形凹槽、设置在每个一号条形凹槽内的水平轴、套装在每个水平轴上的折形扣盖、套装在每个水平轴上的倒N形架、固定连接在每个倒N形架侧表面上的短圆柱、套装在每个短圆柱上且与一号条形凹槽内表面连接的真空吸盘共同构成的。

所述观察机构由开在矩形扣盖A上表面的三号矩形开口、开在矩形盛放箱体侧表面上的两组四号矩形开口、设置在三号矩形开口和每个四号矩形开口内中心的转动圆轴、套装在每个转动圆轴上且与三号矩形开口或者四号矩形开口相对应的透明玻璃、开在三号矩形开口和每个四号矩形开口一侧矩形盛放箱体上的一号圆形通孔、设置在每个一号圆形通孔内的转动手把、铰链连接在三号矩形开口和每个四号矩形开口一侧矩形盛放箱体内且一端与所对应的转动手把连接的转动固定体、设置在每个透明玻璃侧表面上的密封圈共同构成的。

所述移动机构由设置在矩形承载板侧表面上的两组水平圆轴、套装在每个水平圆轴上的摆动臂、固定连接在每个摆动臂下端面上且与摆动臂相垂直的横杆、开在每个横杆两端面上的条形豁口、设置在每个条形豁口内的圆轴S、套装在每个圆轴S上的条形板、开在每个条形板下端侧表面上的六号矩形开口、套装在每个条形板上且与六号矩形开口相搭接的转动圆筒、套装在每个转动圆筒上的转动轴承、套装在每个转动轴承上的滚动轮共同构成的。

所述多个矩形安装块的数量为4-6个。

所述横杆长度与矩形承载板高度相匹配。

所述蓄电池侧表面上设有充电插口，所述蓄电池为蓄电池的型号为6-DZM-14的电池，所述控制器为MAM-260A的控制器。

所述控制器内设有PLC控制系统。

所述控制器上设有电容触摸屏，所述控制器的输出端通过导线与电容触摸屏电性连接。

利用本发明的技术方案制作的一种自动喷面粉的饺子收集装置，一种结构比较简单，操作也比较的方便，能够进行自动的喷面，也能减少占地面积的装置。

附图说明

图1是本发明所述一种自动喷面粉的饺子收集装置的结构示意图；

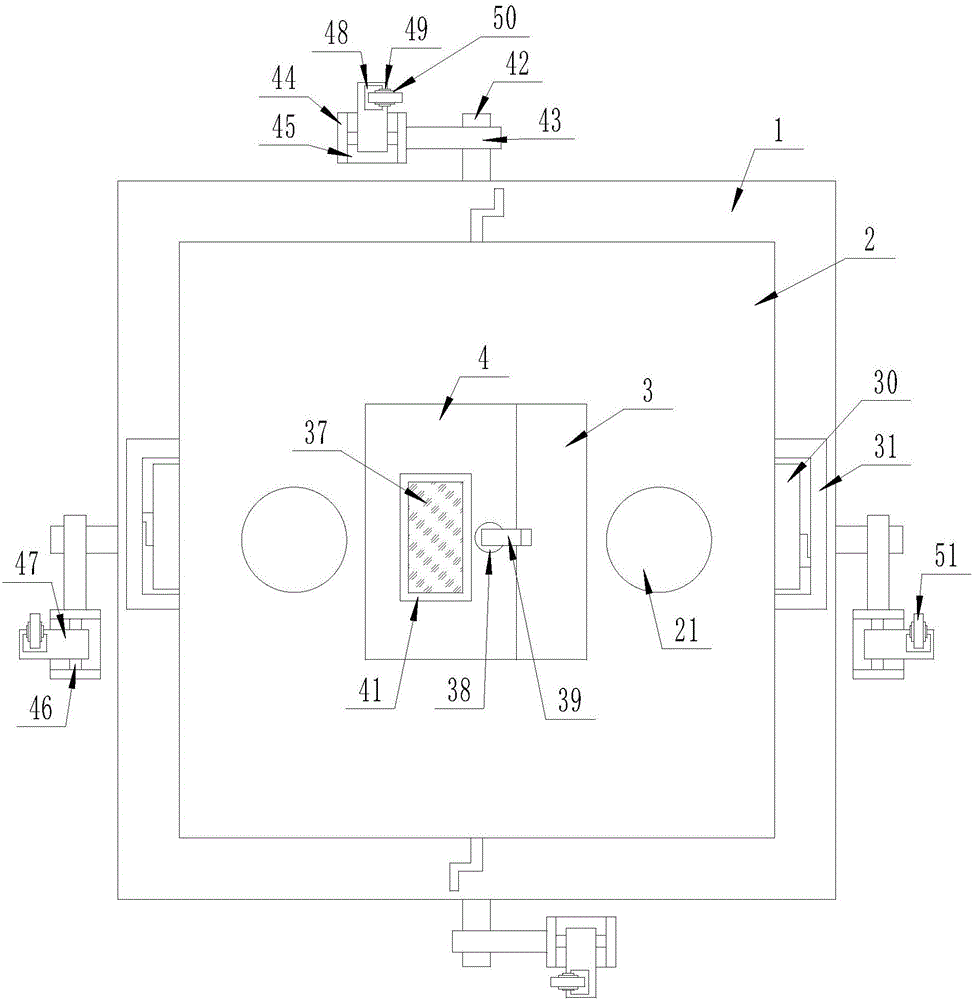

图2是本发明所述一种自动喷面粉的饺子收集装置的俯视图；

图3是本发明所述一种自动喷面粉的饺子收集装置的矩形盛放箱体内部俯视图；

图4是本发明所述一种自动喷面粉的饺子收集装置的自动洒面机构局部放大图；

图5是本发明所述一种自动喷面粉的饺子收集装置的移动机构局部放大图；

图中，1、矩形承载板；2、矩形盛放箱体；3、五号矩形开口；4、矩形扣盖A；5、转动杆S；6、圆形垫片；7、一号圆形凹槽；8、伸缩立柱；9、矩形安装块；10、矩形盛放板；11、立柱；12、伸缩柱体；13、弹性垫片；14、矩形豁口；15、一号矩形凹槽；16、控制器；17、蓄电池；18、矩形垫片；19、矩形空心筒；20、一号矩形开口；21、广口收集桶；22、二号矩形开口；23、电控支撑架；24、推动板；25、竖直板；26、吹风机；27、电磁挡门；28、一号条形凹槽；29、水平轴；30、折形扣盖；31、倒N形架；32、短圆柱；33、真空吸盘；34、三号矩形开口；35、四号矩形开口；36、转动圆轴；37、透明玻璃；38、一号圆形通孔；39、转动手把；40、转动固定体；41、密封圈；42、水平圆轴；43、摆动臂；44、横杆；45、条形豁口；46、圆轴S；47、条形板；48、六号矩形开口；49、转动圆筒；50、转动轴承；51、滚动轮；52、充电插口；53、PLC控制系统；54、电容触摸屏。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-5所示，一种自动喷面粉的饺子收集装置，包括矩形承载板(1),所述矩形承载板(1)上表面固定连接有矩形盛放箱体(2)，所述矩形承载板(1)侧表面上设有移动机构，所述矩形盛放箱体(2)内设有盛放机构，所述矩形盛放箱体(2)内侧表面上设有自动洒面机构，所述矩形盛放箱体(2)上表面设有观察机构，所述矩形盛放箱体(2)上端侧表面上设有提走机构，所述盛放机构由开在矩形盛放箱体(2)上表面的五号矩形开口(3)、铰链连接在五号矩形开口(3)边缘处的矩形扣盖A(4)、设置在矩形扣盖A(4)与矩形盛放箱体(2)侧表面之间的一组转动杆S(5)、设置在矩形盛放箱体(2)内下表面的两组圆形垫片(6)、开在每个圆形垫片(6)上表面的一号圆形凹槽(7)、嵌装在每个一号圆形凹槽(7)内的伸缩立柱(8)、固定套装在每个伸缩立柱(8)上的多个矩形安装块(9)、固定连接在每两组矩形安装块(9)上的矩形盛放板(10)、设置在每个矩形盛放板(10)上表面四角处的两组立柱(11)、设置在每个立柱(11)上端面的伸缩柱体(12)、设置在每个伸缩柱体(12)上端面的弹性垫片(13)、开在每个矩形安装块(9)下表面四角处且与弹性垫片(13)相匹配的矩形豁口(14)共同构成的，所述矩形盛放箱体(2)侧表面上设有一号矩形凹槽(15)，所述一号矩形凹槽(15)内设有控制器(16)和蓄电池(17)，所述控制器(16)的输入端通过导线与蓄电池(17)电性连接；所述自动洒面机构由设置在矩形盛放箱体(2)内下表面边缘处的两组矩形垫片(18)、固定连接在每个矩形垫片(18)上表面的矩形空心筒(19)、开在矩形盛放箱体(2)上表面且与两组矩形空心筒(19)相搭接的一号矩形开口(20)、嵌装在每个一号矩形开口(20)内的广口收集桶(21)、开在每个矩形空心筒(19)侧表面上且与多个矩形盛放板(10)相匹配的多个二号矩形开口(22)、设置在每个矩形空心筒(19)内下表面的电控支撑架(23)、固定连接在每个电控支撑架(23)上表面且与矩形空心筒(19)相匹配的推动板(24)、设置在每个推动板(24)上表面一端的竖直板(25)、固定连接在每个竖直板(25)上且与二号矩形开口(22)相对的吹风机(26)、嵌装在每个二号矩形开口(22)内的电磁挡门(27)共同构成的，所述控制器(16)的输出端通过导线与电控支撑架(23)、吹风机(26)和电磁挡门(27)电性连接；所述提走机构由设置在矩形盛放箱体(2)两相对侧表面上的一组一号条形凹槽(28)、设置在每个一号条形凹槽(28)内的水平轴(29)、套装在每个水平轴(29)上的折形扣盖(30)、套装在每个水平轴(29)上的倒N形架(31)、固定连接在每个倒N形架(31)侧表面上的短圆柱(32)、套装在每个短圆柱(32)上且与一号条形凹槽(28)内表面连接的真空吸盘(33)共同构成的；所述观察机构由开在矩形扣盖A(4)上表面的三号矩形开口(34)、开在矩形盛放箱体(2)侧表面上的两组四号矩形开口(35)、设置在三号矩形开口(34)和每个四号矩形开口(35)内中心的转动圆轴(36)、套装在每个转动圆轴(36)上且与三号矩形开口(34)或者四号矩形开口(35)相对应的透明玻璃(37)、开在三号矩形开口(34)和每个四号矩形开口(35)一侧矩形盛放箱体(2)上的一号圆形通孔(38)、设置在每个一号圆形通孔(38)内的转动手把(39)、铰链连接在三号矩形开口(34)和每个四号矩形开口(35)一侧矩形盛放箱体(2)内且一端与所对应的转动手把(39)连接的转动固定体(40)、设置在每个透明玻璃(37)侧表面上的密封圈(41)共同构成的；所述移动机构由设置在矩形承载板(1)侧表面上的两组水平圆轴(42)、套装在每个水平圆轴(42)上的摆动臂(43)、固定连接在每个摆动臂(43)下端面上且与摆动臂(43)相垂直的横杆(44)、开在每个横杆(44)两端面上的条形豁口(45)、设置在每个条形豁口(45)内的圆轴S(46)、套装在每个圆轴S(46)上的条形板(47)、开在每个条形板(47)下端侧表面上的六号矩形开口(48)、套装在每个条形板(47)上且与六号矩形开口(48)相搭接的转动圆筒(49)、套装在每个转动圆筒(49)上的转动轴承(50)、套装在每个转动轴承(50)上的滚动轮(51)共同构成的；所述多个矩形安装块(9)的数量为4-6个；所述横杆(44)长度与矩形承载板(1)高度相匹配；所述蓄电池(17)侧表面上设有充电插口(52)，所述蓄电池(17)为蓄电池(17)的型号为6-DZM-14的电池，所述控制器(16)为MAM-260A的控制器；所述控制器(16)内设有PLC控制系统(53)；所述控制器(16)上设有电容触摸屏(54)，所述控制器(16)的输出端通过导线与电容触摸屏(54)电性连接。

本实施方案的特点为，矩形承载板上表面固定连接有矩形盛放箱体，矩形承载板侧表面上设有移动机构，矩形盛放箱体内设有盛放机构，矩形盛放箱体内侧表面上设有自动洒面机构，矩形盛放箱体上表面设有观察机构，矩形盛放箱体上端侧表面上设有提走机构，盛放机构由开在矩形盛放箱体上表面的五号矩形开口、铰链连接在五号矩形开口边缘处的矩形扣盖A、设置在矩形扣盖A与矩形盛放箱体侧表面之间的一组转动杆S、设置在矩形盛放箱体内下表面的两组圆形垫片、开在每个圆形垫片上表面的一号圆形凹槽、嵌装在每个一号圆形凹槽内的伸缩立柱、固定套装在每个伸缩立柱上的多个矩形安装块、固定连接在每两组矩形安装块上的矩形盛放板、设置在每个矩形盛放板上表面四角处的两组立柱、设置在每个立柱上端面的伸缩柱体、设置在每个伸缩柱体上端面的弹性垫片、开在每个矩形安装块下表面四角处且与弹性垫片相匹配的矩形豁口共同构成的，矩形盛放箱体侧表面上设有一号矩形凹槽，一号矩形凹槽内设有控制器和蓄电池，控制器的输入端通过导线与蓄电池电性连接，一种结构比较简单，操作也比较的方便，能够进行自动的喷面，也能减少占地面积的装置。

在本实施方案中，首先控制器开启，整个装置启动。型号为MAM-260A控制器的输出端通过导线控制电控支撑架、吹风机、电磁挡门和电容触摸屏的运行。型号为6-DZM-14的蓄电池为电控支撑架、吹风机、电磁挡门和电容触摸屏提供电能，通过充电插口为蓄电池充电。PLC控制系统为装置提供程序支持，通过电容触摸屏控制整个装置。当整个装置启动后打开矩形扣盖A自五号矩形开口将饺子放在矩形盛放板上，根据饺子的大小通过伸缩柱体和弹性垫片调节矩形盛放板之间的间隔。饺子需要洒面的时候电控支撑架启动并推动推动板、竖直板和吹风机调节高度到对应的二号矩形开口，此时电磁挡门开启吹风机启动，将面粉自广口收集桶撒入矩形空心筒内并通过吹风机吹到饺子上。整个过程透过透明玻璃观察到。转动转动手把带动转动固定体旋转，使透明玻璃能通过转动圆轴进行转动。通过折形扣盖和倒N形架能提起装置，短圆柱上的真空吸盘能将倒N形架进行固定。转动摆动臂将横杆放下再将条形板放下利用转动圆筒、转动轴承和滚动轮使装置进行移动。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
