一种海苔调味切片一体机的制作方法

本实用新型涉及海产品加工技术领域，具体为一种海苔调味切片一体机。

背景技术：

海苔作为一种零食，在生产工艺上通常是分为三种，盐烧、酱烧、炸海苔。三种工艺都是在以海苔为原料进行的深加工。盐烧海苔传于韩国，其原材料为韩国紫菜，特点是松脆、薄、较咸，油性大，保质期短；国内的通常是酱烧工艺，国内以美好时光、波力、雅玛珂海苔为代表，这种海苔的口感清香，入口即化，选用最高档的条斑紫菜为原料、工艺成熟。

海苔原料中纤维含量很高，含有各种有益于促进肠道消化和抗癌的糖类，热量很低，几乎没有令人发胖的风险，是女性和小孩可以放心食用的美味小食，但通常作为零食的海苔，都是在以海苔为原料的基础上加调味的，调味所用的产品主要是糖、酱油、盐，所以还是要适度。

现有的海苔加工机械存在着一定的弊端，例如，海苔在加工成型为可食用的海苔的时候，需要经过一系列的程序，现有的可食用海苔需要味附和切片，但是现有的海苔加工机械不能满足这些需求，大多数加工机械都是独立存在的，并且操作起来比较复杂，所以就需要一种智能的自动附味和切片一体的加工机器。

技术实现要素：

本实用新型的目的在于提供一种海苔调味切片一体机，以解决上述背景技术中提出的操作复杂和功能单一的问题。

为实现上述目的，本实用新型提供如下技术方案：一种海苔调味切片一体机，包括入料口、出料口、海苔调味液盒、万向自锁轮、自动切割刀、控制面板和外壳体，所述万向自锁轮固定安装在支撑架的下方，所述支撑架的上方设置有传送装置，所述传送装置的内部设置有齿轮，所述齿轮的上方设置有软棉层，且齿轮的左侧设置有电机安装板，所述电机安装板的内部设置有变速箱，所述变速箱的左侧设置有电机，所述外壳体安装在传送装置的上方，所述入料口安装在外壳体的左侧，且入料口的上方设置有门栓，所述海苔调味液盒安装在外壳体的内部，所述海苔调味液盒的右侧设置有固定轴，所述自动切割刀安装在固定轴的下方，所述外壳体的上方设置有排气口，且外壳体的上方设置有仓门，所述控制面板安装在仓门的上方，所述出料口安装在外壳体的右侧，所述电机和自动切割刀均与控制面板电性连接。

优选的，所述万向自锁轮共设置有四个，且四个万向自锁轮分别安装在支撑架的下方。

优选的，所述支撑架共设置有四个，且四个支撑架分别安装在传送装置的下方。

优选的，所述齿轮共设置有六个，且六个齿轮均匀安装在传送装置的内部。

优选的，所述控制面板上设置有调控按钮、显示器、指示灯、启动按钮和调速按钮，且调控按钮、显示器、指示灯、启动按钮和调速按钮均与控制面板电性连接。

与现有技术相比，本实用新型的有益效果是：本实用新型一种海苔调味切片一体机结构科学合理，操作安全方便，外壳体的内部设置有海苔调味液盒，可以自动附味到传送装置上的海苔上，方便简单；而且外壳体内部设置有自动切割刀，可以自动将海苔切成片状，外壳体的上方设置有仓门，可以定期打开仓门清洗刀片，方便而且卫生。

附图说明

图1为本实用新型一种海苔调味切片一体机的结构示意图；

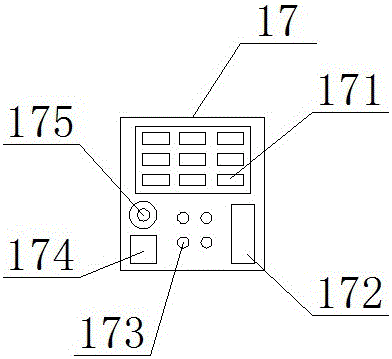

图2为本实用新型一种海苔调味切片一体机的控制面板的结构示意图；

图中：1-海苔调味液盒、2-入料口、3-电机安装板、4-电机、5-变速箱、6-门栓、7-软棉层、8-传送装置、9-仓门、10-万向自锁轮、11-支撑架、12-齿轮、13-出料口、14-固定轴、15-排气口、16-自动切割刀、17-控制面板、171-调控按钮、172-显示器、173-指示灯、174-启动按钮、175-调速按钮、18-外壳体。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供一种海苔调味切片一体机技术方案：一种海苔调味切片一体机，包括入料口2、出料口13、海苔调味液盒1、万向自锁轮10、自动切割刀16、控制面板17和外壳体18，万向自锁轮10固定安装在支撑架11的下方，支撑架11的上方设置有传送装置8，传送装置8的内部设置有齿轮12，齿轮12的上方设置有软棉层7，且齿轮12的左侧设置有电机安装板3，电机安装板3的内部设置有变速箱5，变速箱5的左侧设置有电机4，外壳体18安装在传送装置8的上方，入料口2安装在外壳体18的左侧，且入料口2的上方设置有门栓6，海苔调味液盒1安装在外壳体18的内部，海苔调味液盒1的右侧设置有固定轴14，自动切割刀16安装在固定轴14的下方，外壳体18的上方设置有排气口15，且外壳体18的上方设置有仓门9，控制面板17安装在仓门9的上方，出料口13安装在外壳体18的右侧，电机4和自动切割刀16均与控制面板17电性连接。

万向自锁轮10共设置有四个，且四个万向自锁轮10分别安装在支撑架11的下方。支撑架11共设置有四个，且四个支撑架11分别安装在传送装置8的下方。齿轮12共设置有六个，且六个齿轮12均匀安装在传送装置8的内部。控制面板17上设置有调控按钮171、显示器172、指示灯173、启动按钮174和调速按钮175，且调控按钮171、显示器172、指示灯173、启动按钮174和调速按钮175均与控制面板17电性连接。

工作原理：本实用新型安装好过后，接通电源，将烘干的海苔从入料口2放入，然后按下启动按钮174，海苔通过传送装置8传送至海苔调味液盒1的下方被附味，然后附味后的海苔被传送至自动切割刀16处，通过自动切割刀16海苔被切成片，然后传送至出料口排出，可以通过调速按钮175调节传送带的速度，机器工作时指示灯显示的是绿色。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
