一种远程控制的面包烘干机的制作方法

本实用新型涉及烘干机设备技术领域，具体为一种远程控制的面包烘干机。

背景技术：

随着我国经济的发展，我国人民的消费能力日益增强，对商品的要求也在提高，目前，市场上大多数的食品都需要烘干处理，在烘干处理的过程中需要严格的控制烘干室内的温度，温度过高，会使烘干的食品的水分大量的蒸发，温度低需要花费较长的时间，对温度的控制需要经验老道的工作人员进行监控，花费大量的人力物力，市场上大多数的立式烘干机在烘干机结构简单，烘干的量少，且在烘干的过程中不能均匀的对面包进行烘干，常会出现烘干不均的现象，在烘干过程中不能进行远程控制，已不能满足现有的市场需求。

技术实现要素：

本实用新型的目的在于提供一种远程控制的面包烘干机，以解决上述背景技术中提出的问题，所具有的有益效果是；采用远程控制技术，解决了烘干机工作时需要员工时刻控制的情况，节省人力，本产品设置有压缩室，可以将不同形状的面包进行挤压，压成饼状方便在烘干装置中烘干，可以减少烘干的时间，提高工作的效率。

为实现上述目的，本实用新型提供如下技术方案：一种远程控制的面包烘干机，包括储物箱、温度检测装置和供电模块，所述储物箱的上安装有伸长板，且传动轴安装在储物箱的上方，所述传动轴与传动轴之间通过传送带带传动连接，所述传送带的外侧安装有传送带挡板，且传送带挡板的下方安装有支撑腿，所述传送带挡板的右侧安装有烘干装置，且烘干装置的内部安装有微波加热装置，所述烘干装置的右侧安装有压缩室和传送带挡板，且压缩室的内部安装有压缩轴承，所述压缩室的右侧安装有电动机，且电动机安装在传送带挡板的上方，所述烘干装置通过绝缘线与控制箱连接，且控制箱安装在电动机的右侧，所述控制箱正面的上方安装有显示屏和控制面板，且显示屏安装在控制面板的上方，所述控制箱的正面的右侧安装有信号发射装置和信号接收装置，所述温度检测装置与控制箱之间通过绝缘线连接，且控制箱与移动终端之间通过信号发射装置连接，所述移动终端与执行装置之间通过信号接收装置连接，所述供电模块的输出端与控制箱的输入端电性连接。

优选的，所述烘干装置的下方安装有支撑腿。

优选的，所述压缩室安装在传送带挡板的上方。

优选的，所述压缩室上方安装有进料口。

优选的，所述支撑腿与支撑腿之间通过加固杆连接。

与现有技术相比，本实用新型的有益效果是：采用远程控制技术，解决了烘干机工作时需要员工时刻控制的德情况，节省人力，本产品设置有压缩室，可以将不同形状的面包进行挤压，压成饼状方便在烘干装置中烘干，可以减少烘干的时间，提高工作的效率，提高产值，安装的传送带可以将烘干的面包传送传来，减少员工的工作时间，节约成本，控制箱可以控制加热装置和压缩室的电动机控制加工的过程，使用方便，便于大力推广。

附图说明

图1为本实用新型的结构示意图；

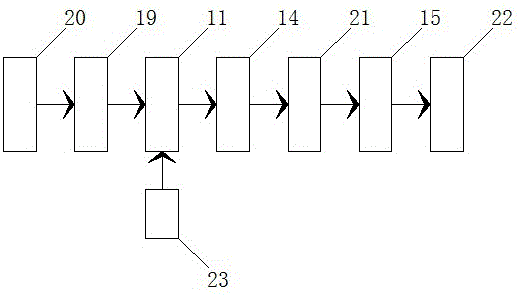

图2为本实用新型的程序框图。

图中：1-伸长板；2-储物箱；3-传动轴；4-传送带挡板；5-烘干装置；6-微波加热装置；7-压缩轴承；8-进料口；9-电动机；10-传送带；11-控制箱；12-显示屏；13-控制面板；14-信号发射装置；15-信号接收装置；16-支撑腿；17-加固杆；18-压缩室；19-绝缘线；20-温度检测装置；21-移动终端；22-执行装置；23-供电模块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种远程控制的面包烘干机，包括储物箱2、温度检测装置20和供电模块23，储物箱2的上安装有伸长板1，且传动轴3安装在储物箱2的上方，传动轴3与传动轴3之间通过传送带10带传动连接，传送带10的外侧安装有传送带挡板4，且传送带挡板4的下方安装有支撑腿16，传送带挡板4的右侧安装有烘干装置5，且烘干装置5的内部安装有微波加热装置6，烘干装置5的右侧安装有压缩室18和传送带挡板4，且压缩室18的内部安装有压缩轴承7，压缩室18的右侧安装有电动机9，且电动机9安装在传送带挡板4的上方，烘干装置5通过绝缘线19与控制箱11连接，且控制箱11安装在电动机9的右侧，控制箱11正面的上方安装有显示屏12和控制面板13，且显示屏12安装在控制面板13的上方，控制箱11的正面的右侧安装有信号发射装置14和信号接收装置15，温度检测装置20与控制箱11之间通过绝缘线19连接，且控制箱11与移动终端21之间通过信号发射装置14连接，移动终端21与执行装置22之间通过信号接收装置15连接，供电模块23的输出端与控制箱11的输入端电性连接，烘干装置5的下方安装有支撑腿16，压缩室18安装在传送带挡板4的上方，压缩室18上方安装有进料口8，支撑腿16与支撑腿16之间通过加固杆17连接。

工作原理；面包从进料口8，进入压缩室18中，将面包压成片状，落到传送带10上，传动轴3转动传送带10，经过烘干装置5由微波加热装置6烘干，最后落入储物箱2，温度检测装置20对烘干装置5进行检测，将检测到的数据通过绝缘线19传送到控制箱11，控制箱11对数据进行处理，移动终端21通过，信号接收装置15与控制箱11连接，从而控制微波加热装置6，实现对烘干机的远程控制。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
