一种具有上色功能的3D蛋糕打印机的制作方法

本实用新型涉及蛋糕制作技术领域，尤其涉及一种具有上色功能的3D蛋糕打印机。

背景技术：

现有技术中，在制作生日蛋糕的过程中，通常是将蛋糕放在可旋转的载物台上，使用裱花器、刮刀等工具将奶油涂抹到蛋糕的表面，并做出造型，这种制作方法对操作人员的技巧和熟练程度有一定的要求，蛋糕的制作均为蛋糕师手动制作，制作一个蛋糕所需时间及成本都很高昂，尤其是一些工艺特别复杂，造型精美的蛋糕，其制作更是耗时耗力。制作蛋糕需要操作人员进行大量的练习才能达到要求，费时费力。现有的3D打印设备打印始终在水平面上完成，而对蛋糕胚进行裱花时，无法从蛋糕胚三维结构的不同面进行打印。

技术实现要素：

为解决背景技术中存在的技术问题，本实用新型提出一种具有上色功能的3D蛋糕打印机。

本实用新型提出的一种具有上色功能的3D蛋糕打印机，包括：主机架、滑动架、蛋糕平台、打印笔、吊架、奶油储罐、上色机构；

主机架上设有水平设置的X向滑轨和竖直设置的Z向滑轨，滑动架可滑动安装在X向滑轨上，滑动架上设有水平设置的Y向滑轨，Y向滑轨垂直于X向滑轨设置，蛋糕平台位于滑动架下方且可滑动安装在Z向滑轨上，吊架可滑动安装在Y向滑轨上，吊架上设有打印笔安装部，所述打印笔安装部位于Y向滑轨下方；

打印笔位于蛋糕平台上方且安装在所述打印笔安装部上，打印笔内设有上色腔，所述上色腔侧壁设有进料口和第一出料口，上色机构位于所述上色腔内对上色腔内的奶油进行上色；

奶油储罐内部设有活塞缸，活塞缸与奶油储罐内壁密封配合且将奶油储罐内部分隔为奶油存储腔和动力腔，所述奶油存储腔侧壁设有第二出料口，所述第二出料口通过管路与所述进料口连通用于向打印笔供应奶油。

优选地，所述打印笔安装部上设有具有弧形结构的导轨，导轨中部向上凸起，打印笔可滑动安装在导轨上。

优选地，导轨具有圆弧形结构且位于平行于Y向滑轨的竖直平面内。

优选地，所述打印笔安装部上设有弧形滑槽和弧形齿条，弧形滑槽与弧形齿条同心设置，打印笔上设有滑块、齿轮、电机，滑块可滑动安装在弧形滑槽内，齿轮可转动安装在打印笔上且其转轴垂直于弧形齿条设置，齿轮与弧形齿条啮合，电机与齿轮同轴设置且与齿轮连接，电机用于驱动齿轮旋转。

优选地，还包括液压泵，所述动力腔设有液压口，液压泵通过管路与液压口连通用于向所述动力腔提供液体。

本实用新型中，所提出的具有上色功能的3D蛋糕打印机，滑动架沿X向可滑动安装在主机架上，吊架沿Y向可滑动安装在滑动架上，蛋糕平台位于滑动架下方且可沿Z向滑动安装在主机架上，奶油储罐内设有活塞缸，其通过管路与所述进料口连通用于向打印笔供应奶油，打印笔内设有上色腔，上色机构位于所述上色腔内对上色腔内的奶油进行上色。通过上述优化设计的具有上色功能的3D蛋糕打印机，结构设计合理，通过设置X、Y、Z向滑轨，实现打印笔在三维方向上移动，在打印时能够根据需要对奶油进行上色，实现三维彩色蛋糕打印。

附图说明

图1为本实用新型提出的一种具有上色功能的3D蛋糕打印机的结构示意图。

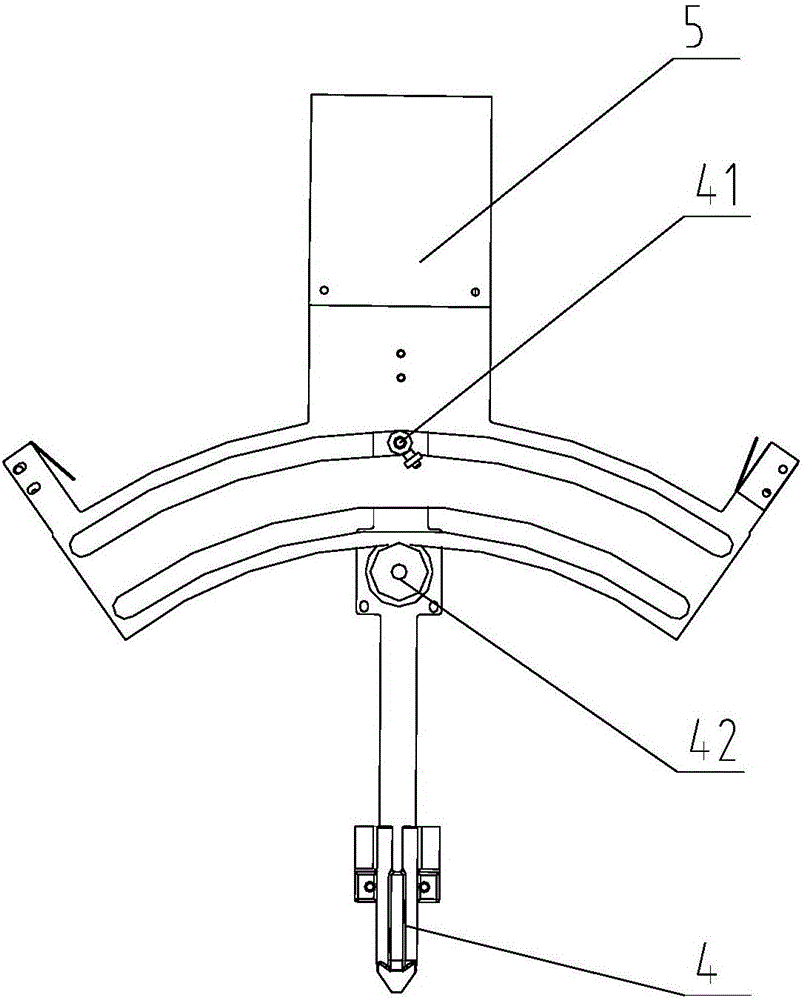

图2为本实用新型提出的一种具有上色功能的3D蛋糕打印机的打印笔安装示意图。

图3为本实用新型提出的一种具有上色功能的3D蛋糕打印机的奶油储罐与打印笔管路连接示意图。

具体实施方式

如图1至3所示，图1为本实用新型提出的一种具有上色功能的3D蛋糕打印机的结构示意图，图2为本实用新型提出的一种具有上色功能的3D蛋糕打印机的打印笔安装示意图，图3为本实用新型提出的一种具有上色功能的3D蛋糕打印机的奶油储罐与打印笔管路连接示意图。

参照图1至3，本实用新型提出的一种具有上色功能的3D蛋糕打印机，包括：主机架1、滑动架2、蛋糕平台3、打印笔4、吊架5、奶油储罐6、上色机构7、液压泵62，；

主机架1上设有水平设置的X向滑轨和竖直设置的Z向滑轨，滑动架2可滑动安装在X向滑轨上，滑动架2上设有水平设置的Y向滑轨，Y向滑轨垂直于X向滑轨设置，蛋糕平台3位于滑动架2下方且可滑动安装在Z向滑轨上，吊架5可滑动安装在Y向滑轨上，吊架5上设有打印笔安装部，所述打印笔安装部位于Y向滑轨下方，所述打印笔安装部上设有具有弧形结构的导轨，导轨中部向上凸起，导轨具有圆弧形结构且位于平行于Y向滑轨的竖直平面内；

打印笔4位于蛋糕平台3上方且可滑动安装在所述打印笔安装部的导轨上，打印笔4内设有上色腔，所述上色腔侧壁设有进料口和第一出料口，上色机构7位于所述上色腔内对上色腔内的奶油进行上色；

奶油储罐6内部设有活塞缸61，活塞缸61与奶油储罐6内壁密封配合且将奶油储罐6内部分隔为奶油存储腔和动力腔，所述奶油存储腔侧壁设有第二出料口，所述第二出料口通过管路与所述进料口连通用于向打印笔4供应奶油，所述动力腔设有液压口，液压泵62通过管路与液压口连通用于向所述动力腔提供液体。

本实施例的具有上色功能的3D蛋糕打印机的具体工作过程中，预先使得打印笔处于竖直状态，将待打印的蛋糕胚放置在蛋糕平台上，打印时，首先驱动蛋糕平台在竖直方向上移动至初始位置，然后驱动滑动架在X向上移动，最后驱动吊架在Y向上移动同时驱动打印笔按照预设轨迹在打印面上进行打印；在打印的过程中，按照打印要求，打印笔内的上色机构对上色腔内的奶油进行上色，从而实现彩色打印。

在本实施例中，所提出的具有上色功能的3D蛋糕打印机，滑动架沿X向可滑动安装在主机架上，吊架沿Y向可滑动安装在滑动架上，蛋糕平台位于滑动架下方且可沿Z向滑动安装在主机架上，奶油储罐内设有活塞缸，其通过管路与所述进料口连通用于向打印笔供应奶油，打印笔内设有上色腔，上色机构位于所述上色腔内对上色腔内的奶油进行上色。通过上述优化设计的具有上色功能的3D蛋糕打印机，结构设计合理，通过设置X、Y、Z向滑轨，实现打印笔在三维方向上移动，在打印时能够根据需要对奶油进行上色，实现三维彩色蛋糕打印。

在打印笔的具体安装方式中，所述打印笔安装部上设有弧形滑槽和弧形齿条，弧形滑槽与弧形齿条同心设置，打印笔4上设有滑块41、齿轮42、电机，滑块41可滑动安装在弧形滑槽内，齿轮42可转动安装在打印笔4上且其转轴垂直于弧形齿条设置，齿轮42与弧形齿条啮合，电机与齿轮42同轴设置且与齿轮42连接，电机用于驱动齿轮42旋转。

当需要对蛋糕胚的侧面进行打印时，电机驱动打印笔上的齿轮旋转，通过齿轮与弧形齿条的啮合，使得打印笔在弧形齿条所在竖直面内转动，实现打印笔出料口的朝向转向待打印侧面，实现对侧面的打印，提高打印精度，实现多种图形打印。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
