一种板栗清洗箱的制作方法

本发明涉及方便食品加工技术领域，特别是一种板栗清洗箱。

背景技术：

板栗，有“干果之王”的美称，味道甘甜芳香，属于健胃补肾、延年益寿的上等果品，板栗坚果紫褐色，被黄褐色茸毛，或近光滑，果肉淡黄。板栗养生功效:1、主要功效为养胃健脾、补肾强筋，对人体的滋补功能，可与人参、黄茂、当归等媲美；可以治疗反胃、吐血、腰脚软弱、便血等症；2、对肾虚有良好的疗效。唐朝孙思邀认为板栗是“肾之果也，肾病宜食之；3、所含的不饱和脂肪酸和各种维生素，有抗高血压、冠心病、骨质疏松和动脉硬化的功效，是抗衰老、延年益寿的滋补佳品；4、含有维生素b2，常吃板栗对日久难愈的小儿口舌生疮和成人曰腔溃疡有益；由于以上原因，板栗食品目前已经成为热销食品，板栗深加工主要是做成真空包装的小食品，板栗罐头，板栗粉等。

现有技术中对于板栗加工过程中的清洗，一般采用高压水冲洗，或浸泡在水中用毛刷刷洗，高压水冲洗的方式过于浪费水，而浸泡在水中的方式则需要清洗多道才能清洗干净，不仅浪费水而且浪费时间。

技术实现要素：

为解决上述技术问题，本发明提供了一种板栗清洗箱，该板栗清洗箱通过隔板、出水管、水泵、进水管的结构设置，能使清洗水得到有效利用，同时以极短的时间将板栗清洗干净。

本发明通过以下技术方案得以实现。

本发明提供的一种板栗清洗箱，包括箱体、滤板、回水固定板、活动板、出水管、水泵、进水管；所述箱体中部固定有滤板，滤板为弧形板，滤板上有多个小于3cm的通孔；所述箱体前侧的侧板只有下半部分；在箱体后侧底部连通有进水管，进水管连通至水泵，水泵出水端通过出水管接至箱体后侧顶部位置；所述滤板后端高于前端，滤板前端衔接固定有活动板，箱体在活动板上端位置上固定回水固定板，滤板、活动板、回水固定板衔接而成的内截面呈弧度由大至小的螺旋状；所述进水管进水端上设有用于清渣的滤网。

所述箱体后侧壁所在平面与滤板后端相切。

所述滤板后端上方设有喷水机，喷水机进水端接入进水管，喷水机出水端垂直向下正对滤板。

所述箱体底部侧壁上设有可开合的第一清渣板。

所述箱体上相对于第一清渣板所在侧壁的侧壁底部设有可开合的第二清渣板。

所述第一清渣板和第二清渣板开合方向相反。

所述箱体上方设置有进料器，进料器出料口位置正对滤板。

本发明的有益效果在于：通过隔板、出水管、水泵、进水管的结构设置，能使清洗水得到有效利用，同时以极短的时间将板栗清洗干净。

附图说明

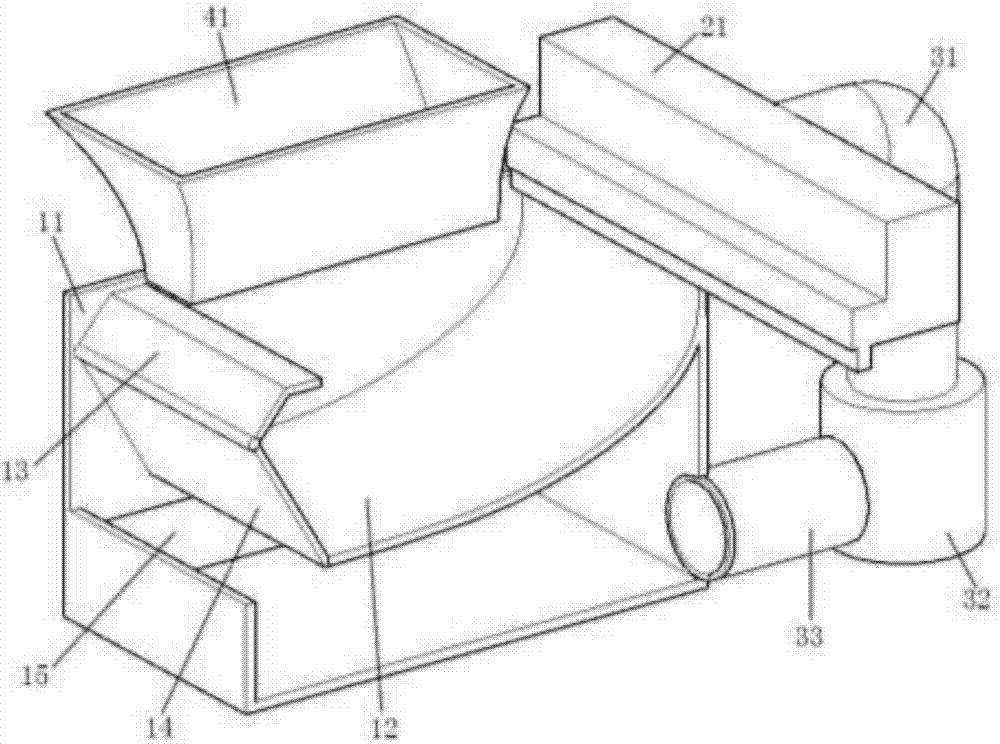

图1是本发明的结构示意图；

图2是图1的内部结构示意图。

图中：11-箱体，12-滤板，13-回水固定板，14-活动板，15-第一清渣板，16-第二清渣板，21-喷水机，31-出水管，32-水泵，33-进水管，41-进料器。

具体实施方式

下面进一步描述本发明的技术方案，但要求保护的范围并不局限于所述。

如图1、图2所示的一种板栗清洗箱，包括箱体11、滤板12、回水固定板13、活动板14、出水管31、水泵32、进水管33；所述箱体11中部固定有滤板12，滤板12为弧形板，滤板12上有多个小于3cm的通孔；所述箱体11前侧的侧板只有下半部分；在箱体11后侧底部连通有进水管33，进水管33连通至水泵32，水泵32出水端通过出水管31接至箱体11后侧顶部位置；所述滤板12后端高于前端，滤板12前端衔接固定有活动板14，箱体11在活动板14上端位置上固定回水固定板13，滤板12、活动板14、回水固定板13衔接而成的内截面呈弧度由大至小的螺旋状；所述进水管33进水端上设有用于清渣的滤网。

所述箱体11后侧壁所在平面与滤板12后端相切。

所述滤板12后端上方设有喷水机21，喷水机21进水端接入进水管33，喷水机21出水端垂直向下正对滤板12。

所述箱体11底部侧壁上设有可开合的第一清渣板15。

所述箱体11上相对于第一清渣板15所在侧壁的侧壁底部设有可开合的第二清渣板16。

所述第一清渣板15和第二清渣板16开合方向相反。

所述箱体11上方设置有进料器41，进料器41出料口位置正对滤板12。

由此，板栗进入箱体11并向箱体11中加水之后，水由进水管33、水泵32、出水管31对滤板12进行冲洗，由于滤板12、活动板14、回水固定板13衔接而成的内截面呈弧度由大至小的螺旋状，水流先相对于滤板12的横向对板栗进行冲洗，然后相对于滤板12的垂直向对板栗进行冲洗，之后水进入至箱体11底部，之后水又再次被吸入至进水管33中，但清洗下来的污泥被滤网截留，可通过第一清渣板15和第二清渣板16清渣，而第一清渣板15和第二清渣板16开合方向相反的设置则使得清渣操作可以一次性横向穿过箱体11底部而完成。

技术特征：

技术总结
本发明提供了一种板栗清洗箱，包括箱体、滤板、回水固定板、活动板、出水管、水泵、进水管；所述箱体中部固定有滤板，滤板为弧形板，滤板上有多个小于3cm的通孔；所述箱体前侧的侧板只有下半部分；在箱体后侧底部连通有进水管，进水管连通至水泵，水泵出水端通过出水管接至箱体后侧顶部位置；所述滤板后端高于前端，滤板前端衔接固定有活动板，箱体在活动板上端位置上固定回水固定板，滤板、活动板、回水固定板衔接而成的内截面呈弧度由大至小的螺旋状；所述进水管进水端上设有用于清渣的滤网。本发明通过隔板、出水管、水泵、进水管的结构设置，能使清洗水得到有效利用，同时以极短的时间将板栗清洗干净。

技术研发人员：曾光秀
受保护的技术使用者：贵州光秀生态食品有限责任公司
技术研发日：2017.07.24
技术公布日：2017.10.24
