一种岩茶加工用的摇青装置的制作方法

1.本实用新型涉及岩茶加工技术领域，具体为一种岩茶加工用的摇青装置。


背景技术：

2.岩茶，因“岩岩有茶，非岩不茶”而得名，属半发酵茶，青茶(乌龙茶)，以“岩骨花香”的独特岩韵著称，主产区为中国福建武夷山茶区，武夷山茶区坐落在福建省西北部，有“奇秀甲于东南”之誉。
3.岩茶在加工生产过程中需要对其进行摇青处理，而目前一般的岩茶加工用的摇青装置在使用时大多缺少对茶叶的筛分过滤结构，在对茶叶进行摇青工作时会产生一下碎屑等杂质，这些碎屑和杂质不做处理需要后续人们对其进行人工筛选，加强了人们的工作负担，同时也降低了岩茶的加工效率。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种岩茶加工用的摇青装置，具备便于筛分过滤等优点，解决了一般岩茶加工用的摇青装置不便于筛分过滤的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种岩茶加工用的摇青装置，包括支撑框，所述支撑框的一侧固定连接有电机，所述电机的输出轴通过联轴器固定连接有转轴，所述转轴的一端固定连接有第一罐体，所述第一罐体的外壁固定连接有支撑块，所述支撑块的一侧固定连接有第二罐体，所述第二罐体的外壁通过支撑块固定连接有第三罐体，所述第三罐体的外壁固定连接有连接轴，所述连接轴与支撑框活动连接，所述第一罐体的顶部固定连接有进料管，所述进料管的内壁活动连接有塞子，所述第一罐体的内壁固定连接有搅拌叶片，所述第一罐体的底部固定连接有出料管。
6.所述支撑框的一侧固定连接有支撑架，所述支撑架的一侧固定连接有液压杆，所述液压杆的一端固定连接有网框，所述网框的一侧固定连接有活动杆，所述支撑框的内侧壁开设有连接槽，所述连接槽的内壁固定连接有弹簧，所述弹簧的一端与活动杆的一端固定连接，所述网框的正面开设有卡槽，所述网框的正面活动连接有框门，所述支撑框的内底壁开设有滑槽，所述滑槽的内壁活动连接有滑块，所述滑块的顶部固定连接有废料框。
7.进一步，所述进料管的内壁设置有内螺纹，所述塞子的外壁设置有外螺纹，且进料管通过内螺纹和外螺纹与塞子螺纹连接。
8.进一步，所述出料管的外壁设置有阀门，且阀门贯穿出料管。
9.进一步，所述进料管的数量和出料管的数量均为三个，且每一个进料管和每一个出料管为一组，且三组进料管和出料管分别设置在第一罐体的顶部和底部、第二罐体的顶部和底部与第三罐体的顶部和底部。
10.进一步，所述支撑框的一侧开设有通孔，所述液压杆的一端通过通孔贯穿支撑框的一侧并延伸至支撑框的内部。
11.进一步，所述框门的内壁固定连接有卡板，且卡板的形状大小与卡槽的形状大小
均相互匹配。
12.进一步，所述滑槽的内壁与滑块的外壁滑动连接，所述支撑框通过滑槽和滑块与废料框滑动连接，且废料框位于网框的正下方。
13.与现有技术相比，本技术的技术方案具备以下有益效果：
14.1、该岩茶加工用的摇青装置，通过支撑框、网框、废料框、支撑架、液压杆、活动杆、连接槽和弹簧，在对岩茶进行摇青处理时能够对岩茶内的碎屑等杂质进行筛分过滤，在提高岩茶纯度的同时，也避免工作工作人员后续对岩茶进行筛分处理，在减轻工作人员工作负担的同时，也提高了对岩茶的加工效率，进一步满足了人们的使用需求。
15.2、该岩茶加工用的摇青装置，通过电机、转轴、搅拌叶片、第一罐体、进料管、第二罐体、第三罐体和连接轴，在对岩茶进行摇青处理时，能够对岩茶进行分散处理，避免所有的岩茶堆积在一起处理导致岩茶摇青不均匀，提高了对岩茶的摇青效果。
附图说明

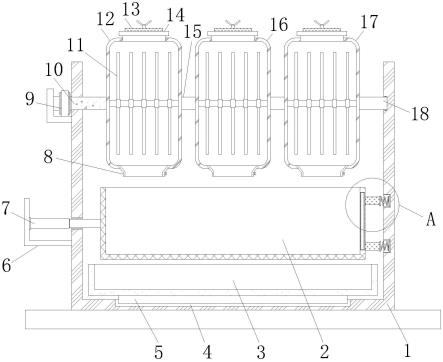

16.图1为本实用新型结构示意图；
17.图2为本实用新型图1中a处放大结构示意图；
18.图3为本实用新型塞子与进料管连接结构示意图；
19.图4为本实用新型框门结构示意图；
20.图5为本实用新型网框结构示意图。
21.图中：1、支撑框；2、网框；3、废料框；4、滑槽；5、滑块；6、支撑架；7、液压杆；8、出料管；9、电机；10、转轴；11、搅拌叶片；12、第一罐体；13、塞子；14、进料管；15、支撑块；16、第二罐体；17、第三罐体；18、连接轴；19、卡槽；20、活动杆；21、连接槽；22、弹簧；23、卡板；24、框门。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-5，本实施例中的一种岩茶加工用的摇青装置，包括支撑框1，支撑框1的一侧固定连接有电机9，电机9的输出轴通过联轴器固定连接有转轴10，转轴10的一端固定连接有第一罐体12，第一罐体12的外壁固定连接有支撑块15，支撑块15的一侧固定连接有第二罐体16，第二罐体16的外壁通过支撑块15固定连接有第三罐体17，第三罐体17的外壁固定连接有连接轴18，连接轴18与支撑框1活动连接，第一罐体12的顶部固定连接有进料管14，进料管14的内壁活动连接有塞子13，第一罐体12的内壁固定连接有搅拌叶片11，第一罐体12的底部固定连接有出料管8。
24.支撑框1的一侧固定连接有支撑架6，支撑架6的一侧固定连接有液压杆7，液压杆7的一端固定连接有网框2，网框2的一侧固定连接有活动杆20，支撑框1的内侧壁开设有连接槽21，连接槽21的内壁固定连接有弹簧22，弹簧22的一端与活动杆20的一端固定连接，网框2的正面开设有卡槽19，网框2的正面活动连接有框门24，支撑框1的内底壁开设有滑槽4，滑
槽4的内壁活动连接有滑块5，滑块5的顶部固定连接有废料框3。
25.请参阅图3，本实施例中的，进料管14的内壁设置有内螺纹，塞子13的外壁设置有外螺纹，且进料管14通过内螺纹和外螺纹与塞子13螺纹连接。
26.需要说明的是，通过进料管14与塞子13的螺纹连接，便于通过塞子13这个进料管14。
27.请参阅图1，本实施例中的，出料管8的外壁设置有阀门，且阀门贯穿出料管8。
28.需要说明的是，通过设置阀门，便于人们使用出料管8将第一罐体12、第二罐体16和第三罐体17内的岩茶排入网框2内。
29.请参阅图1，本实施例中的，进料管14的数量和出料管8的数量均为三个，且每一个进料管14和每一个出料管8为一组，且三组进料管14和出料管8分别设置在第一罐体12的顶部和底部、第二罐体16的顶部和底部与第三罐体17的顶部和底部。
30.需要说明的是，通过设置三组进料管14和出料管8，便于对第一罐体12、第二罐体16和第三罐体17进行入料和出料，通过电机9、转轴10、搅拌叶片11、第一罐体12、进料管14、第二罐体16、第三罐体17和连接轴18，在对岩茶进行摇青处理时，能够对岩茶进行分散处理，避免所有的岩茶堆积在一起处理导致岩茶摇青不均匀，提高了对岩茶的摇青效果。
31.请参阅图1，支撑框1的一侧开设有通孔，液压杆7的一端通过通孔贯穿支撑框1的一侧并延伸至支撑框1的内部。
32.需要说明的是，通过设置通孔便于液压杆7带动网框2进行移动，通过支撑框1、网框2、废料框3、支撑架6、液压杆7、活动杆20、连接槽21和弹簧22，在对岩茶进行摇青处理时能够对岩茶内的碎屑等杂质进行筛分过滤，在提高岩茶纯度的同时，也避免工作工作人员后续对岩茶进行筛分处理，在减轻工作人员工作负担的同时，也提高了对岩茶的加工效率，进一步满足了人们的使用需求。
33.请参阅图2和图4，框门24的内壁固定连接有卡板23，且卡板23的形状大小与卡槽19的形状大小均相互匹配。
34.需要说明的是，卡槽19与卡板23卡合连接，通过卡槽19与卡板23的连接，能够对框门24关闭网框2的位置进行限位固定。
35.请参阅图1，滑槽4的内壁与滑块5的外壁滑动连接，支撑框1通过滑槽4和滑块5与废料框3滑动连接，且废料框3位于网框2的正下方。
36.需要说明的是，通过设置废料框3便于对碎屑和杂质进行收集，通过设置滑槽4和滑块5，便于对废料框3的位置进行滑动，从而便于对废料框3内的废料进行拿取。
37.可以理解的是，该岩茶加工用的摇青装置，在对岩茶进行摇青处理时能够对岩茶内的碎屑等杂质进行筛分过滤，在提高岩茶纯度的同时，也避免工作工作人员后续对岩茶进行筛分处理，在减轻工作人员工作负担的同时，也提高了对岩茶的加工效率，进一步满足了人们的使用需求。
38.上述实施例的工作原理为：
39.工作时，在需要对岩茶进行摇青处理时，通过进料管14将岩茶分量的分别放入第一罐体12、第二罐体16和第三罐体17内，将塞子13放入进料管14内，转动塞子13在进料管14内的位置对其螺纹连接，即可对进料管14进行密封，接着开启电机9使转轴10带动第一罐体12进行转动，第一罐体12带动支撑块15使第二罐体16进行转动，第二罐体16带动第三罐体
17进行转动对岩茶进行摇青处理，在第一罐体12、第二罐体16和第三罐体17转动的同时带动搅拌叶片11进行转动，从而分散岩茶使其摇青的更加均匀，当岩茶摇青完成后，可通过出料管8上阀门打开出料管8，使第一罐体12、第二罐体16和第三罐体17内的岩茶进入到网框2内，开启液压杆7带动网框2进行反复运动对岩茶进行筛分过滤，在筛分的过程中碎屑和杂质进入到废料框3内。
40.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素。
41.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
