一种豆制品生产用紫外线杀菌箱的制作方法

本技术涉及豆制品杀菌，具体为一种豆制品生产用紫外线杀菌箱。

背景技术：

1、豆制品在生产加工过程中，会滋生很多细菌，因此经常需要对豆制品的成品、半成品和原料进行杀菌处理，避免原料影响豆制品成品的质量。

2、针对已知的豆制品生产用紫外线杀菌箱，参考专利号为：201921571009.2，通过进料斗、搅拌仓、螺旋搅拌桨、第一旋转电机、转动杆、第一导向辊、电加热板、第三导向辊、传动皮带、第二导向辊和紫外线杀菌灯的配合使用，可以实现对豆制品原料的持续性高温杀菌和紫外线照射杀菌，提高了豆制品的生产效率，但是在使用过程中对原料加工后的成品进行存储时，并未对其进行杀菌处理，为此我们提出一种豆制品生产用紫外线杀菌箱。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种豆制品生产用紫外线杀菌箱，以解决上述背景技术中提到的在使用过程中对原料加工后的成品进行存储时，并未对其进行杀菌处理的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种豆制品生产用紫外线杀菌箱，包括存储箱体，所述存储箱体上前后两侧贯穿开设有存储腔，所述存储腔内部滑动设置有储存箱，所述存储箱体底部四角均固定设置有移动轮，且四组所述移动轮均为锁止万向轮，所述存储腔与储存箱上均设置有用于对储存箱内部成品进行消毒的消毒机构，所述储存箱与存储腔之间设置有便于使用人员将其抽出的移动机构。

3、优选的，所述消毒机构包括紫外灯板，若干组所述紫外灯板均固定设置在储存箱内壁上，所述存储腔内部上端固定设置有紫外灯板，所述存储箱上端的紫外灯板的照射点位于储存箱内部，若干组所述紫外灯板均电性连接有外接电源，通过设置紫外灯板，从而达到在对生产出的豆制品成品进行存储时进行消毒的效果。

4、优选的，所述移动机构包括滑轮，若干组所述滑轮均固定设置在储存箱底部，且所述存储腔内部左右两侧均开设有滑槽，若干组所述滑轮均滑动设置在对应的滑槽内部，所述储存箱与存储腔之间设置有用于对储存箱进行限位的限位装置，通过设置移动机构，从而达到便于使用人员将储存箱打开的效果。

5、优选的，所述限位装置包括第一限位块与第二限位块，所述第一限位块固定设置在储存箱左侧前端，且所述存储腔靠近第一限位块一侧开设有第一限位槽，所述第一限位块滑动设置在第一限位槽内部，所述第二限位块固定设置在储存箱右侧后端，所述存储腔内部靠近第二限位块一侧开始设有第二限位槽，所述第二限位块滑动设置在第二限位槽内部，通过设置第一限位块与第二限位块，从而达到在对储存箱打开时，对其进行限位的效果。

6、优选的，所述储存箱前后两侧中心处均固定设置有拉伸把手，所述拉伸把手上设置有防滑层，所述防滑层为防滑橡胶材质，且所述存储箱体一侧固定设置有推把，通过设置拉伸把手，从而达到便于使用人员将储存箱双向拉出的效果。

7、优选的，所述存储箱体前后两侧均转动设置有挡杆，所述存储箱体前后两侧均固定设置有撑块，两组所述撑块上端面均与对应的挡杆底部位于同一水平面，通过设置挡杆，从而达到使用人员将其收回至存储腔内部时，对其进行限位的效果。

8、与现有技术相比，本实用新型的有益效果是：

9、1、该豆制品生产用紫外线杀菌箱，通过设置消毒机构，消毒机构设置在存储腔内部与储存箱内部，对储存箱内部的豆制品成品进行杀菌消毒，从而达到在对豆制品成品在存储时进行杀菌的效果。

10、2、该豆制品生产用紫外线杀菌箱，通过设置限位装置，使得在对储存箱移动时减少其脱离存储腔的效果，且双向开设的设置使得使用人员在工作过程中更加便捷的效果。

技术特征：

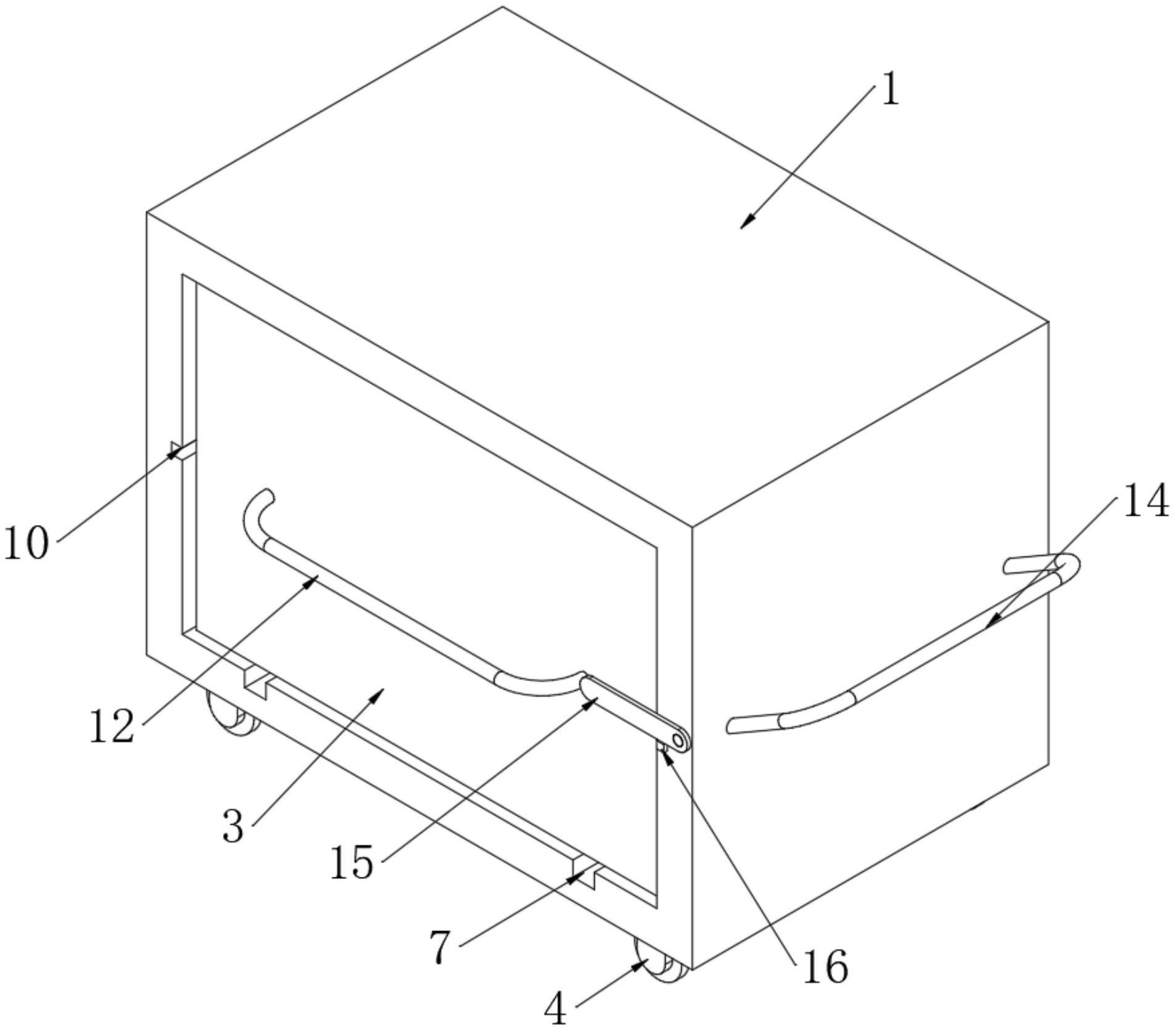

1.一种豆制品生产用紫外线杀菌箱，包括存储箱体(1)，其特征在于：所述存储箱体(1)上前后两侧贯穿开设有存储腔(2)，所述存储腔(2)内部滑动设置有储存箱(3)，所述存储箱体(1)底部四角均固定设置有移动轮(4)，且四组所述移动轮(4)均为锁止万向轮；

2.根据权利要求1所述的一种豆制品生产用紫外线杀菌箱，其特征在于：所述消毒机构(17)包括紫外灯板(5)，若干组所述紫外灯板(5)均固定设置在储存箱(3)内壁上，所述存储腔(2)内部上端固定设置有紫外灯板(5)，所述存储箱上端的紫外灯板(5)的照射点位于储存箱(3)内部，若干组所述紫外灯板(5)均电性连接有外接电源。

3.根据权利要求1所述的一种豆制品生产用紫外线杀菌箱，其特征在于：所述移动机构(18)包括滑轮(6)，若干组所述滑轮(6)均固定设置在储存箱(3)底部，且所述存储腔(2)内部左右两侧均开设有滑槽(7)，若干组所述滑轮(6)均滑动设置在对应的滑槽(7)内部，所述储存箱(3)与存储腔(2)之间设置有用于对储存箱(3)进行限位的限位装置(19)。

4.根据权利要求3所述的一种豆制品生产用紫外线杀菌箱，其特征在于：所述限位装置(19)包括第一限位块(8)与第二限位块(9)，所述第一限位块(8)固定设置在储存箱(3)左侧前端，且所述存储腔(2)靠近第一限位块(8)一侧开设有第一限位槽(10)，所述第一限位块(8)滑动设置在第一限位槽(10)内部，所述第二限位块(9)固定设置在储存箱(3)右侧后端，所述存储腔(2)内部靠近第二限位块(9)一侧开始设有第二限位槽(11)，所述第二限位块(9)滑动设置在第二限位槽(11)内部。

5.根据权利要求1所述的一种豆制品生产用紫外线杀菌箱，其特征在于：所述储存箱(3)前后两侧中心处均固定设置有拉伸把手(12)，所述拉伸把手(12)上设置有防滑层(13)，所述防滑层(13)为防滑橡胶材质，且所述存储箱体(1)一侧固定设置有推把(14)。

6.根据权利要求1所述的一种豆制品生产用紫外线杀菌箱，其特征在于：所述存储箱体(1)前后两侧均转动设置有挡杆(15)，所述存储箱体(1)前后两侧均固定设置有撑块(16)，两组所述撑块(16)上端面均与对应的挡杆(15)底部位于同一水平面。

技术总结
本技术涉及豆制品杀菌技术领域，且公开了一种豆制品生产用紫外线杀菌箱，包括存储箱体，所述存储箱体上前后两侧贯穿开设有存储腔，所述存储腔内部滑动设置有储存箱，所述存储箱体底部四角均固定设置有移动轮，且四组所述移动轮均为锁止万向轮，所述存储腔与储存箱上均设置有用于对储存箱内部成品进行消毒的消毒机构，所述储存箱与存储腔之间设置有便于使用人员将其抽出的移动机构。通过设置消毒机构，消毒机构设置在存储腔内部与储存箱内部，对储存箱内部的豆制品成品进行杀菌消毒，从而达到在对豆制品成品在存储时进行杀菌的效果。

技术研发人员：张芝亮,李林,邓德斌
受保护的技术使用者：安徽大富食品有限公司
技术研发日：20220908
技术公布日：2024/1/11
