一种揉捻装置的制作方法

本技术涉及茶叶制作，具体为一种揉捻装置。

背景技术：

1、揉捻是做绿茶都必有的一道加工工序揉捻的功用除了做形，主要是造成细胞破碎、茶汁溢出，溢出的茶汁附着在已成形的叶表面，干燥后冲泡才能泡出颜色和滋味，现有技术中的茶叶揉捻机由于揉捻盘底部设置的凸起是固定设置的，在揉捻过程凸起与料筒底部摩擦容易造成茶叶的断裂，影响茶叶的品质，因此需要进行改进。

技术实现思路

1、本部分的目的在于概述本实用新型的实施方式的一些方面以及简要介绍一些较佳实施方式。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。

2、鉴于现有揉捻装置中存在的问题，提出了本实用新型。

3、因此，本实用新型的目的是提供一种揉捻装置，通过揉捻盘上设置的揉捻辊与承载桶配合，可以防止茶叶在揉捻的过程中发生断裂，影响其茶叶质量。

4、为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：

5、一种揉捻装置，其包括底座和揉捻盘；

6、所述底座顶部表面设置有驱动电机和传动装置，所述传动装置顶部安装有承载台，所述承载台顶部安装有连接台，所述连接台顶部安装有连杆，所述连杆顶部安装有电动伸缩杆，所述电动伸缩杆顶部安装有连接杆，所述连接杆底部安装有压板，所述连杆末端连接有固定环，所述固定环上安装有承载桶，所述承载桶下方和承载台之间安装有揉捻盘，所述揉捻盘上开设有承载槽，所述承载槽内转动连接有揉捻辊。

7、作为本实用新型所述的一种揉捻装置的一种优选方案，其中：所述驱动电机输出端通过皮带与传动装置连接。

8、作为本实用新型所述的一种揉捻装置的一种优选方案，其中：所述传动装置顶部输出端与连接台底部连接。

9、作为本实用新型所述的一种揉捻装置的一种优选方案，其中：所述承载台上均匀设置有连接台，所述连接台之间间隔120度，所述连接台输出端与连杆连接。

10、作为本实用新型所述的一种揉捻装置的一种优选方案，其中：所述连杆均与固定环侧壁连接。

11、作为本实用新型所述的一种揉捻装置的一种优选方案，其中：所述揉捻盘上均匀设置有承载槽，所述承载槽呈环形设置。

12、与现有技术相比，本实用新型的有益效果是：通过揉捻盘上设置的揉捻辊与承载桶配合，可以防止茶叶在揉捻的过程中发生断裂，影响其茶叶质量。

技术特征：

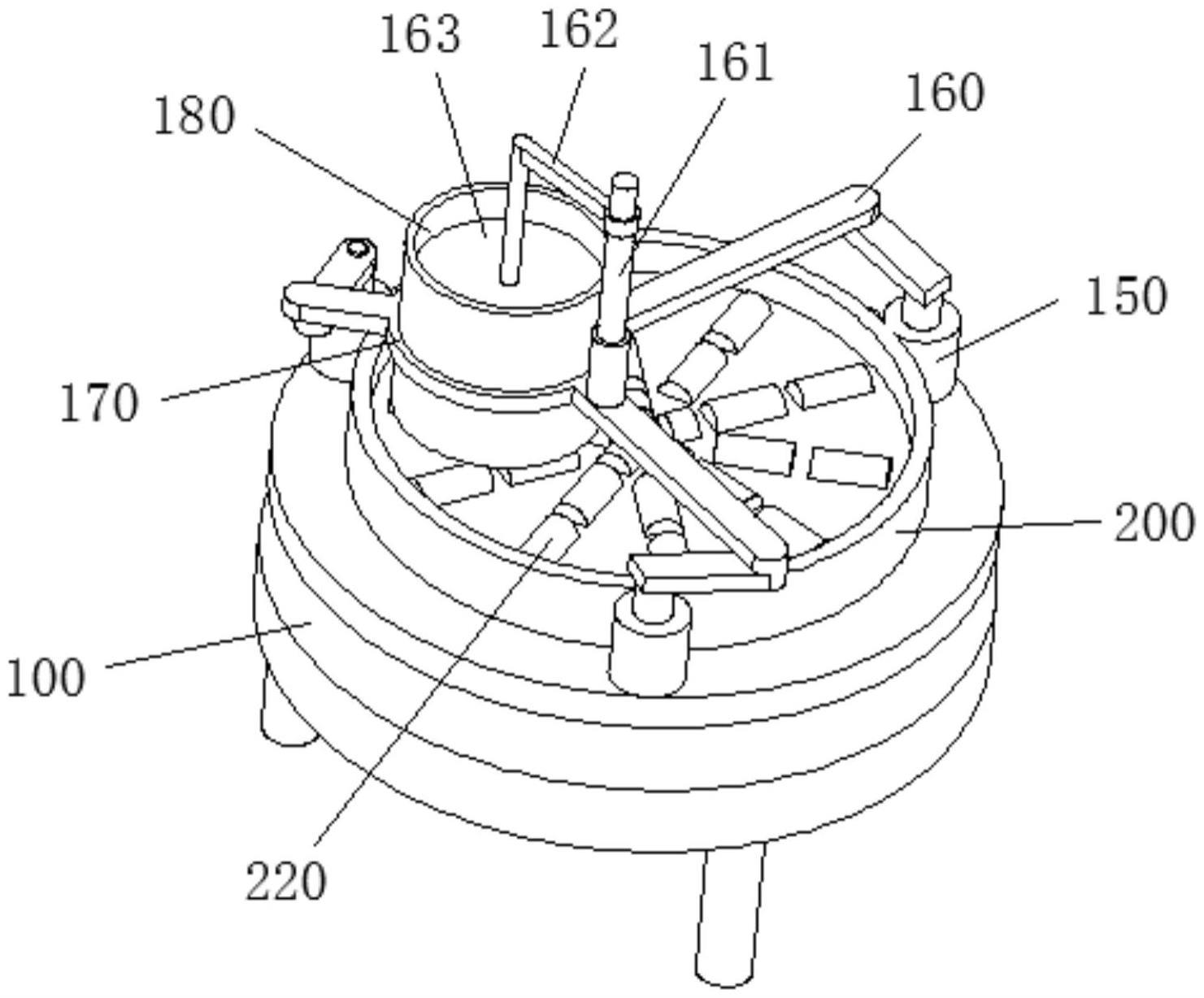

1.一种揉捻装置，其特征在于：包括底座(100)和揉捻盘(200)；

2.根据权利要求1所述的一种揉捻装置，其特征在于：所述驱动电机(120)输出端通过皮带与传动装置(130)连接。

3.根据权利要求1所述的一种揉捻装置，其特征在于：所述传动装置(130)顶部输出端与连接台(150)底部连接。

4.根据权利要求1所述的一种揉捻装置，其特征在于：所述承载台(140)上均匀设置有连接台(150)，所述连接台(150)之间间隔120度，所述连接台(150)输出端与连杆(160)连接。

5.根据权利要求1所述的一种揉捻装置，其特征在于：所述连杆(160)均与固定环(170)侧壁连接。

6.根据权利要求1所述的一种揉捻装置，其特征在于：所述揉捻盘(200)上均匀设置有承载槽(210)，所述承载槽(210)呈环形设置。

技术总结
本技术公开的属于茶叶制作技术领域，具体为一种揉捻装置，包括底座和揉捻盘，所述底座顶部表面设置有驱动电机和传动装置，所述传动装置顶部安装有承载台，所述承载台顶部安装有连接台，所述连接台顶部安装有连杆，所述连杆顶部安装有电动伸缩杆，所述电动伸缩杆顶部安装有连接杆，所述连接杆底部安装有压板，所述连杆末端连接有固定环，所述固定环上安装有承载桶，所述承载桶下方和承载台之间安装有揉捻盘，所述揉捻盘上开设有承载槽，所述承载槽内转动连接有揉捻辊，通过揉捻盘上设置的揉捻辊与承载桶配合，可以防止茶叶在揉捻的过程中发生断裂，影响其茶叶质量。

技术研发人员：李玉华
受保护的技术使用者：惠东鼎高茶业有限公司
技术研发日：20221125
技术公布日：2024/1/11
