一种猪饲料生产用原料预处理装置的制作方法

本技术涉及一种原料预处理装置，尤其涉及一种猪饲料生产用原料预处理装置。

背景技术：

1、猪饲料通常是由蛋白质饲料、能量饲料、粗饲料、青绿饲料、青贮饲料、矿物质饲料和饲料添加剂组成的饲养家猪的饲料，在制作猪饲料时，需要进行清洗、粉碎和烘干等预处理。

2、专利授权公告号为cn209848968u的专利，公布了一种猪饲料原料粉碎机，包括：外壳，其内部具有安装空间，外壳上端和下端均敞开；下料仓，其套接在外壳上端，且下料仓的下排料口插入到外壳内部；滚压机构，其包括左滚筒和右滚筒，左滚筒和右滚筒之间具有滚压区间，下排料口对准滚压区间，左滚筒和右滚筒分别由电机驱动；漏斗，其设置在滚压机构正下方以接收压碎的物料，漏斗的下端套接有圆筒，圆筒的下端设置有盖板封闭，圆筒的侧壁和盖板均开设有多个筛孔；粉碎机构，其包括驱动器和粉碎刀片，由于上述专利不具备将原料中的水沥干的功能，从而会影响后续的粉碎处理，也增加了后续原料烘干的时间。

3、因此需要提供一种在原料粉碎前，能够将原料中的水沥干的猪饲料生产用原料预处理装置，来解决上述问题很有必要。

技术实现思路

1、为了克服上述专利不具备将原料中的水沥干的功能，从而会影响后续的粉碎处理，也增加了后续原料烘干的时间的缺点，提供一种在原料粉碎前，能够将原料中的水沥干的猪饲料生产用原料预处理装置。

2、本实用新型通过以下技术途径实现：一种猪饲料生产用原料预处理装置，包括有支撑壳、粉碎框、分离板、水管、储水箱、旋盖、电机、转杆、粉碎刀片、手杆和挡板，支撑壳顶部连接并连通有粉碎框，粉碎框内左部固接有分离板，粉碎框后侧连接并连通有水管，支撑壳左部固接有储水箱，水管与储水箱连接并连通，储水箱左侧螺纹式设置有旋盖，储水箱顶部安装有电机，电机的输出轴上通过联轴器连接有转杆，转杆右端与粉碎框转动式连接，转杆上均匀间隔套接有粉碎刀片，粉碎刀片位于粉碎框内，支撑壳中部滑动式设置有挡板，挡板用于挡住粉碎框，挡板前部固接有手杆。

3、进一步的是，还包括有固定板和电热管，支撑壳内下部左右两侧均固接有两个固定板，相近的两个固定板之间安装有电热管。

4、进一步的是，还包括有盖板、把手、第一卡块和第二卡块，支撑壳下部前侧左右对称开有滑槽，滑槽内滑动式设置有盖板，盖板用于盖住支撑壳，盖板前侧固接有把手，左侧的盖板前侧开有移动槽，移动槽内滑动式设置有第一卡块，右侧的盖板前侧固接有第二卡块，第一卡块与第二卡块卡接。

5、进一步的是，还包括有防护栏，支撑壳内左右两侧均固接有防护栏，电热管位于防护栏内。

6、进一步的是，还包括有收集框，支撑壳内底部放置有收集框。

7、进一步的是，还包括有玻璃板，盖板上嵌入式设置有玻璃板。

8、采用了上述对本实用新型结构的描述可知，本实用新型的设计出发点、理念及优点是：1、通过将清洗后的原料倒在分离板上，从而能够进行沥干，方便后续粉碎处理，也能够缩短后续原料烘干的时间。

9、2、通过开启电热管，从而能够对原料进行烘干，达到了快速烘干的目的。

10、3、通过向内拉动把手将盖板关闭，从而能够起到防尘作用，同时可以防止原料烘干时，热量散失过快。

技术特征：

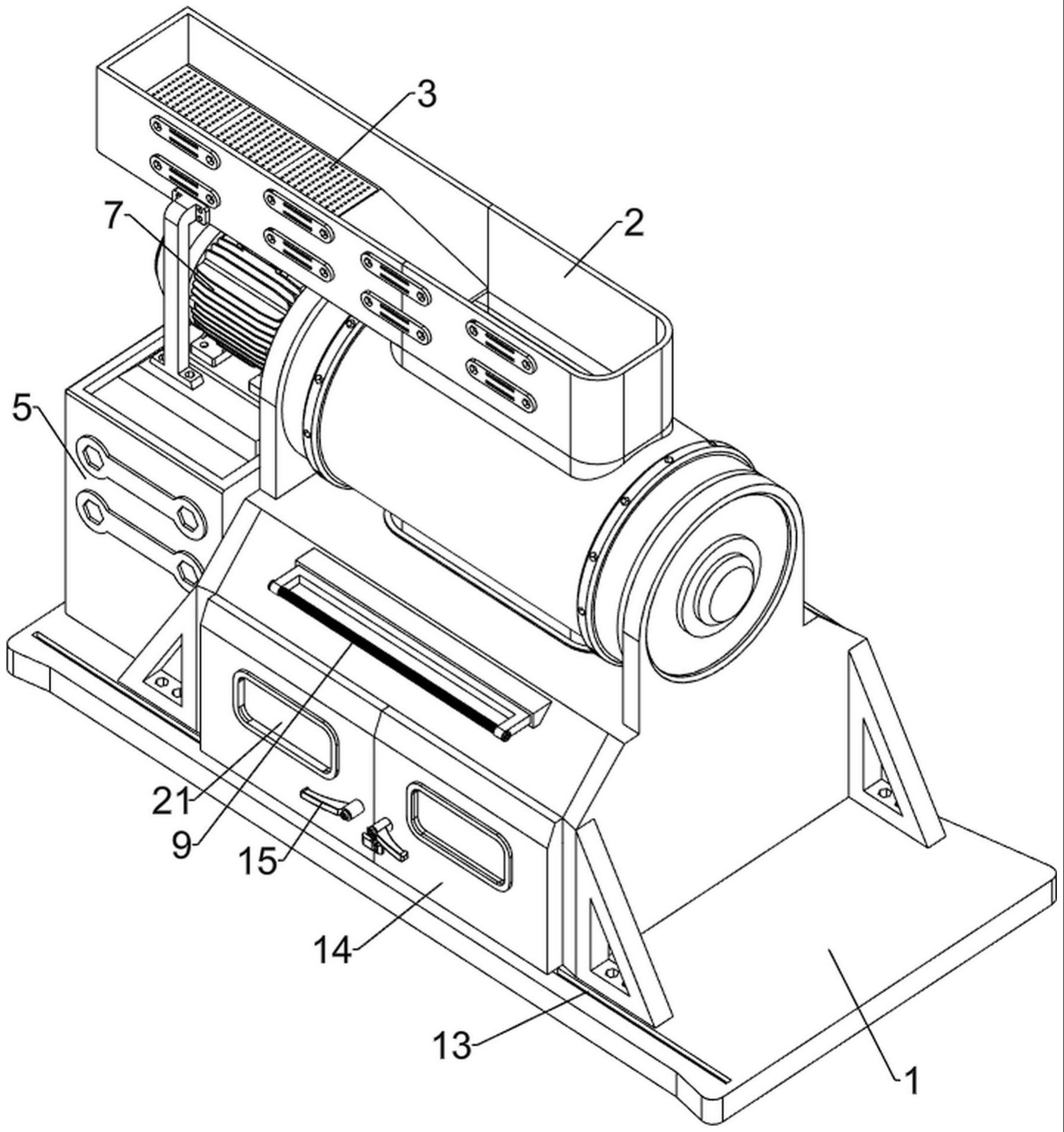

1.一种猪饲料生产用原料预处理装置，包括有支撑壳(1)、粉碎框(2)、电机(7)、转杆(71)、粉碎刀片(8)、手杆(9)和挡板(10)，支撑壳(1)顶部连接并连通有粉碎框(2)，储水箱(5)顶部安装有电机(7)，电机(7)的输出轴上通过联轴器连接有转杆(71)，转杆(71)右端与粉碎框(2)转动式连接，转杆(71)上均匀间隔套接有粉碎刀片(8)，粉碎刀片(8)位于粉碎框(2)内，支撑壳(1)中部滑动式设置有挡板(10)，挡板(10)用于挡住粉碎框(2)，挡板(10)前部固接有手杆(9)，其特征是，还包括有分离板(3)、水管(4)、储水箱(5)和旋盖(6)，粉碎框(2)内左部固接有分离板(3)，粉碎框(2)后侧连接并连通有水管(4)，支撑壳(1)左部固接有储水箱(5)，水管(4)与储水箱(5)连接并连通，储水箱(5)左侧螺纹式设置有旋盖(6)。

2.按照权利要求1所述的一种猪饲料生产用原料预处理装置，其特征是，还包括有固定板(11)和电热管(12)，支撑壳(1)内下部左右两侧均固接有两个固定板(11)，相近的两个固定板(11)之间安装有电热管(12)。

3.按照权利要求2所述的一种猪饲料生产用原料预处理装置，其特征是，还包括有盖板(14)、把手(15)、第一卡块(17)和第二卡块(18)，支撑壳(1)下部前侧左右对称开有滑槽(13)，滑槽(13)内滑动式设置有盖板(14)，盖板(14)用于盖住支撑壳(1)，盖板(14)前侧固接有把手(15)，左侧的盖板(14)前侧开有移动槽(16)，移动槽(16)内滑动式设置有第一卡块(17)，右侧的盖板(14)前侧固接有第二卡块(18)，第一卡块(17)与第二卡块(18)卡接。

4.按照权利要求3所述的一种猪饲料生产用原料预处理装置，其特征是，还包括有防护栏(19)，支撑壳(1)内左右两侧均固接有防护栏(19)，电热管(12)位于防护栏(19)内。

5.按照权利要求4所述的一种猪饲料生产用原料预处理装置，其特征是，还包括有收集框(20)，支撑壳(1)内底部放置有收集框(20)。

6.按照权利要求5所述的一种猪饲料生产用原料预处理装置，其特征是，还包括有玻璃板(21)，盖板(14)上嵌入式设置有玻璃板(21)。

技术总结
本技术涉及一种原料预处理装置，尤其涉及一种猪饲料生产用原料预处理装置。本技术提供一种在原料粉碎前，能够将原料中的水沥干的猪饲料生产用原料预处理装置。本技术提供了这样一种猪饲料生产用原料预处理装置，包括有支撑壳、粉碎框、分离板、水管、储水箱、旋盖和电机，支撑壳顶部连接并连通有粉碎框，粉碎框内左部固接有分离板，粉碎框后侧连接并连通有水管，支撑壳左部固接有储水箱，水管与储水箱连接并连通，储水箱左侧螺纹式设置有旋盖，储水箱顶部安装有电机。通过将清洗后的原料倒在分离板上，从而能够进行沥干，方便后续粉碎处理，也能够缩短后续原料烘干的时间。
