用于压制片片茶的模具的制作方法

本技术涉及茶叶处理，具体为用于压制片片茶的模具。

背景技术：

1、茶叶在存储时，多数会将片茶压制成饼状结构进行存储，这是因为饼茶比散茶更节省仓库空间，饼茶口感更醇厚，饼茶运输方便，避免过多损耗。

2、压型过程的关键在于茶饼的松紧程度，在现有技术中，茶饼压得过紧，会破坏茶叶内物质，为此申请人提出一种用于压制片片茶的模具来改善现有技术中存在的现象。

技术实现思路

1、本实用新型的目的在于提供用于压制片片茶的模具，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：用于压制片片茶的模具，包括动模组件和定模组件，所述动模组件包括搭载盘，搭载盘的顶部安装有可移动的夹持部件，搭载盘的底部固定有受力凸起，搭载盘顶部边缘处开设有若干个搭载孔；

3、所述定模组件包括茶饼槽体，茶饼槽体和所述受力凸起相适配，茶饼槽体外部的四周安装有数目和所述搭载孔数目相匹配的稳固柱，稳固柱和所述搭载孔相适配，稳固柱的外部稳固安装有缓冲部件，缓冲部件的一端和所述搭载盘的底部相接触。

4、优选的，所述缓冲部件包括装配座和限位弹簧，装配座外部的一端和所述茶饼槽体的外部相固定，装配座的底部固定有与其相连通的螺纹筒，所述稳固柱外部的一端开设有螺纹，稳固柱借助螺纹和螺纹筒相适配；

5、所述限位弹簧套在稳固柱的外部，限位弹簧的两端分别固定有抵触环，其中一个抵触环固定在装配座的内部，另一个抵触环的顶部和所述搭载盘的底部相接触。

6、优选的，所述茶饼槽体外部设有不干涉所述装配座的连通缺口，茶饼槽体在连通缺口处铰接有排水翻盖，排水翻盖外部的一端固定有受力把手。

7、优选的，所述夹持部件包括搭载座，搭载座的底部和所述搭载盘顶部的中点相固定，搭载座顶部的两端分别安装有弧形瓦片，两块弧形瓦片的弧口相对设置，且其中一块弧形瓦片的底部和搭载座的顶部相滑动连接，另一块弧形瓦片的底部和搭载座的顶部相固定，两块弧形瓦片之间的两端安装有联动部件，滑动的弧形瓦片借助联动部件可向另一块弧形瓦片处移动。

8、优选的，所述联动部件包括联动杆，联动杆设置有两根，两根联动杆的一端在贯穿滑动的所述弧形瓦片后，和另一块弧形瓦片弧口面的两端相固定；

9、其中一根联动杆和滑动的所述弧形瓦片相螺接，且该联动杆的另一端固定有调节握柄，另一根联动杆的另一端固定有定位杆，定位杆的一端和所述搭载盘的顶部相固定。

10、与现有技术相比，本实用新型的有益效果是：

11、该用于压制片片茶的模具，通过在定模组件的外部安装用来限制动模组件移动的缓冲部件，使得片茶茶饼在压型过程，能有效地减缓对处在茶饼槽体内部的片茶茶饼的压力，一定程度地改善了茶饼压得过紧，会破坏茶叶内物质的现象，间接地提高了片茶茶饼的总体质量。

12、该用于压制片片茶的模具，通过在动模组件的顶部安装借助外部开有螺纹的联动杆来实现弧形瓦片移动夹紧的夹持部件，使得该模具在实际使用时，可借助可调整的弧形瓦片来适配不同压力值的液压机，一定程度扩大了该模具的适用范围。

技术特征：

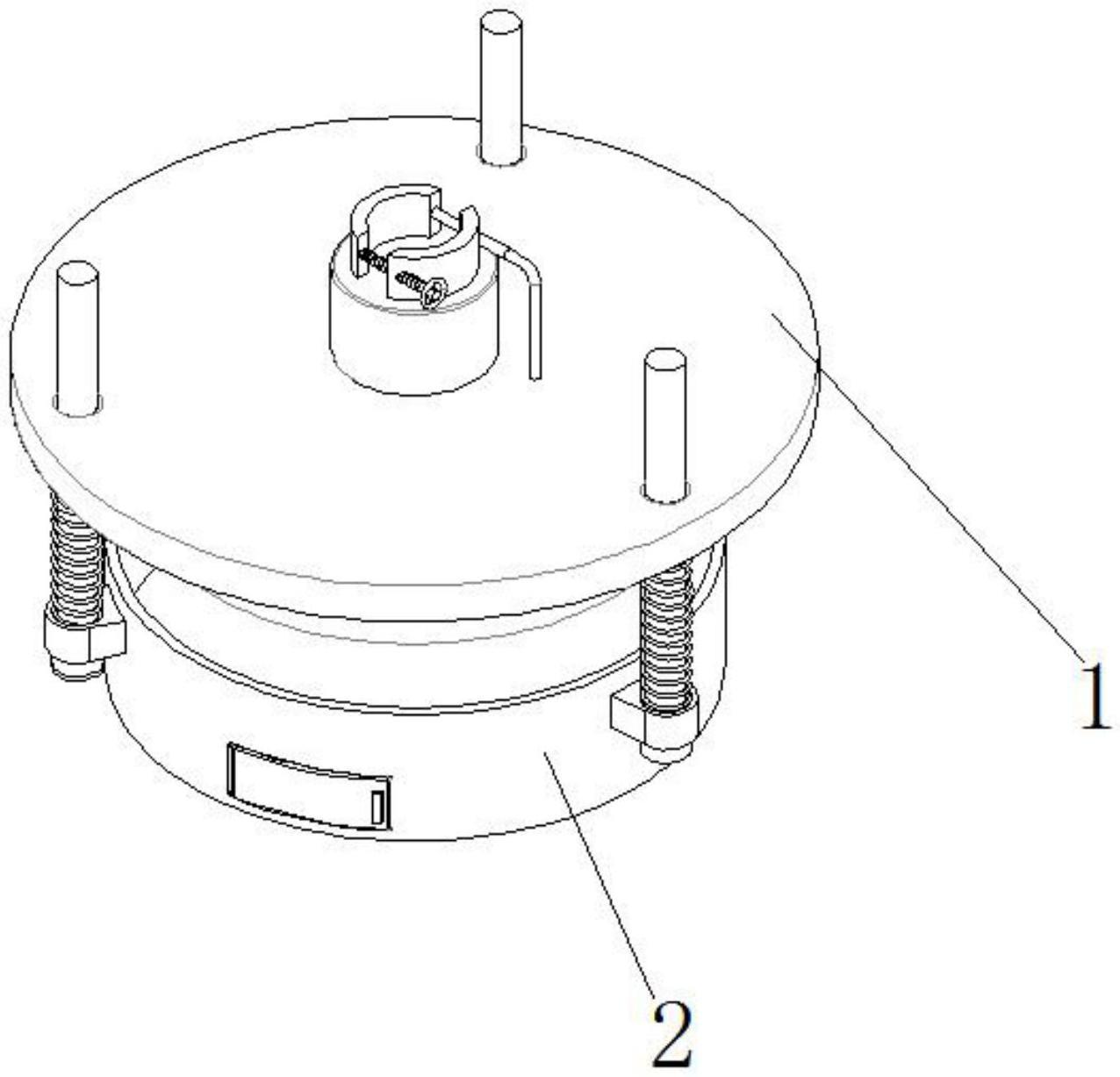

1.用于压制片片茶的模具，包括动模组件(1)和定模组件(2)，其特征在于：所述动模组件(1)包括搭载盘(101)，搭载盘(101)的顶部安装有可移动的夹持部件，搭载盘(101)的底部固定有受力凸起(102)，搭载盘(101)顶部边缘处开设有若干个搭载孔(103)；

2.根据权利要求1所述的用于压制片片茶的模具，其特征在于：所述缓冲部件包括装配座(204)和限位弹簧(205)，装配座(204)外部的一端和所述茶饼槽体(201)的外部相固定，装配座(204)的底部固定有与其相连通的螺纹筒(202)，所述稳固柱(207)外部的一端开设有螺纹，稳固柱(207)借助螺纹和螺纹筒(202)相适配；

3.根据权利要求2所述的用于压制片片茶的模具，其特征在于：所述茶饼槽体(201)外部设有不干涉所述装配座(204)的连通缺口，茶饼槽体(201)在连通缺口处铰接有排水翻盖(203)，排水翻盖(203)外部的一端固定有受力把手。

4.根据权利要求1所述的用于压制片片茶的模具，其特征在于：所述夹持部件包括搭载座(104)，搭载座(104)的底部和所述搭载盘(101)顶部的中点相固定，搭载座(104)顶部的两端分别安装有弧形瓦片(106)，两块弧形瓦片(106)的弧口相对设置，且其中一块弧形瓦片(106)的底部和搭载座(104)的顶部相滑动连接，另一块弧形瓦片(106)的底部和搭载座(104)的顶部相固定，两块弧形瓦片(106)之间的两端安装有联动部件，滑动的弧形瓦片(106)借助联动部件可向另一块弧形瓦片(106)处移动。

5.根据权利要求4所述的用于压制片片茶的模具，其特征在于：所述联动部件包括联动杆(105)，联动杆(105)设置有两根，两根联动杆(105)的一端在贯穿滑动的所述弧形瓦片(106)后，和另一块弧形瓦片(106)弧口面的两端相固定；

技术总结
本技术公开了用于压制片片茶的模具，涉及茶叶处理技术领域。包括动模组件和定模组件，所述动模组件包括搭载盘，搭载盘的顶部安装有可移动的夹持部件，搭载盘的底部固定有受力凸起，搭载盘顶部边缘处开设有若干个搭载孔；所述定模组件包括茶饼槽体，茶饼槽体和所述受力凸起相适配，茶饼槽体外部的四周安装有数目和所述搭载孔数目相匹配的稳固柱，稳固柱和所述搭载孔相适配。本技术通过在定模组件的外部安装用来限制动模组件移动的缓冲部件，使得片茶茶饼在压型过程，能有效地减缓对处在茶饼槽体内部的片茶茶饼的压力，一定程度地改善了茶饼压得过紧，会破坏茶叶内物质的现象，间接地提高了片茶茶饼的总体质量。

技术研发人员：叶飞龙,叶素兰,叶素娟,施金玉
受保护的技术使用者：南平市建阳区叶施甘霖茶业有限公司
技术研发日：20230103
技术公布日：2024/1/12
