一种红薯初加工一体机的制作方法

本技术涉及红薯加工，尤其涉及一种红薯初加工一体机。

背景技术：

1、红薯是一种生草本植物，地下部分具圆形、椭圆形或纺锤形的块根，茎平卧或上升，偶有缠绕，多分枝，叶片形状、颜色常因品种不同而异，通常为宽卵形，叶柄长短不一，聚伞花序腋生，蒴果卵形或扁圆形，红薯是一种高产而适应性强的粮食作物，与工农业生产和人们生活关系密切，红薯在加工的过程中，需要对红薯进行清洗，红薯清洗是否干净，决定这生产出来的红薯产品是否卫生，红薯清洗是很关键的一步，关系着人们的身体的健康，而对红薯的初加工便是对红薯进行清洗。

2、在现有技术专利申请号“202020003147.7”提供的红薯清洗装置，通过毛刷能够对红薯表面缝隙进行清洗，使得清洗的更加的干净，通过支撑轴对清洗筒进行可靠的支撑，清洗筒表面上的六边形沥水孔使得沥水效果更好，将清洗掉的杂物滤掉，但该设备对红薯加工后，会使得红薯的表面附着大量的水珠，进而导致在红薯烘干时，大量的水珠影响对红薯的烘干速度。

3、因此，有必要提供一种红薯初加工一体机解决上述技术问题。

技术实现思路

1、本实用新型提供一种红薯初加工一体机，解决了现有红薯初加工一体机对红薯加工后，会使得红薯的表面附着大量的水珠，进而导致在红薯烘干时，大量的水珠影响对红薯的烘干速度的问题。

2、为解决上述技术问题，本实用新型提供的红薯初加工一体机，包括加工设备主体，所述加工设备主体上设置有吸水组件，所述吸水组件包括导流架，所述导流架的内部转动连接有传动带，所述传动带的表面套设有吸水棉，所述导流架的表面固定安装有固定架，所述固定架的内部螺纹连接有螺纹杆，所述螺纹杆的一端固定安装有清理块，所述清理块的表面固定安装有限位杆，所述导流架的底部设置有第一收集箱，并且第一收集箱的一侧设置有第二收集箱。

3、优选的，所述导流架与所述加工设备主体固定连接，所述吸水棉与所述传动带相适配。

4、优选的，所述固定架为u形，所述固定架位于所述导流架的下方，所述清理块的表面与所述吸水棉的表面滑动连接。

5、优选的，所述螺纹杆的一端贯穿所述固定架的底部且延伸至所述固定架的内部，所述清理块为三角形。

6、优选的，所述清理块位于所述固定架的内部，并且清理块的表面与所述固定架的内表面滑动连接。

7、优选的，所述限位杆的一端贯穿所述固定架的底部且延伸至所述固定架的内部，并且限位杆的表面与所述固定架滑动连接。

8、优选的，所述第二收集箱位于所述限位杆的下方，所述第一收集箱位于所述导流架一端的上方。

9、与相关技术相比较，本实用新型提供的红薯初加工一体机具有如下有益效果：

10、本实用新型提供一种红薯初加工一体机，通过加工设备主体将加工后的红薯输送至传动带上，进而可以通过传动带和吸水棉带动红薯旋转，进而会使得转动的红薯与吸水棉反复接触，使得吸水棉可以对红薯表面的水进行吸附，并且在吸水棉转动时，会使得清理块对吸水棉进行挤压，使得吸水棉内部的水沿向下滴落，进行可以对吸水棉内部的水进行初次清理，进而会使得后续对红薯进行烘干时，使得可以增加红薯的烘干速度，避免了现有的加工设备主体在对红薯加工后，红薯表面附着大量水珠，导致影响红薯的烘干速度。

技术特征：

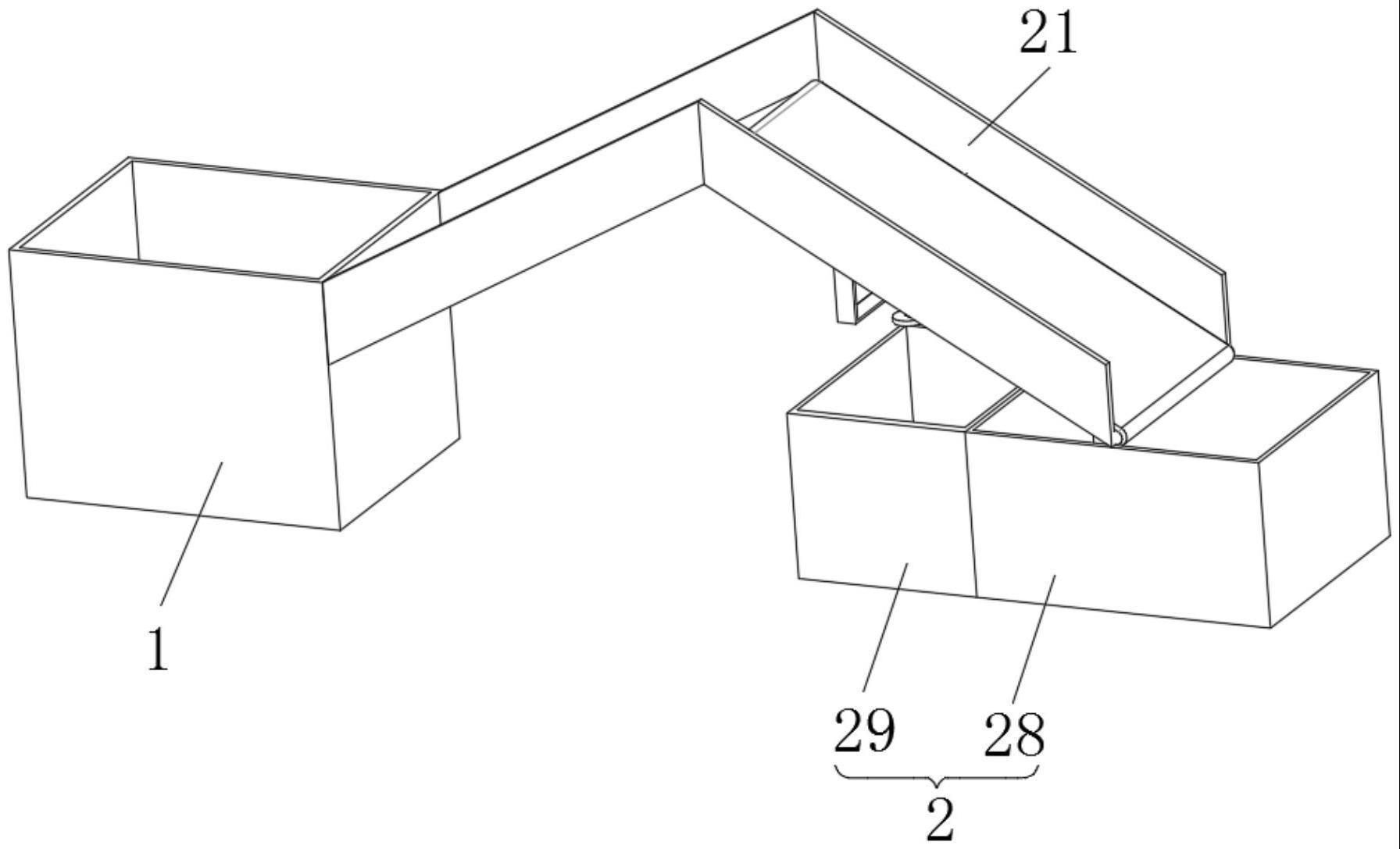

1.一种红薯初加工一体机，包括加工设备主体(1)，其特征在于，所述加工设备主体(1)上设置有吸水组件(2)，所述吸水组件(2)包括导流架(21)，所述导流架(21)的内部转动连接有传动带(22)，所述传动带(22)的表面套设有吸水棉(23)，所述导流架(21)的表面固定安装有固定架(24)，所述固定架(24)的内部螺纹连接有螺纹杆(25)，所述螺纹杆(25)的一端固定安装有清理块(26)，所述清理块(26)的表面固定安装有限位杆(27)，所述导流架(21)的底部设置有第一收集箱(28)，并且第一收集箱(28)的一侧设置有第二收集箱(29)。

2.根据权利要求1所述的红薯初加工一体机，其特征在于，所述导流架(21)与所述加工设备主体(1)固定连接，所述吸水棉(23)与所述传动带(22)相适配。

3.根据权利要求1所述的红薯初加工一体机，其特征在于，所述固定架(24)为u形，所述固定架(24)位于所述导流架(21)的下方，所述清理块(26)的表面与所述吸水棉(23)的表面滑动连接。

4.根据权利要求1所述的红薯初加工一体机，其特征在于，所述螺纹杆(25)的一端贯穿所述固定架(24)的底部且延伸至所述固定架(24)的内部，所述清理块(26)为三角形。

5.根据权利要求1所述的红薯初加工一体机，其特征在于，所述清理块(26)位于所述固定架(24)的内部，并且清理块(26)的表面与所述固定架(24)的内表面滑动连接。

6.根据权利要求1所述的红薯初加工一体机，其特征在于，所述限位杆(27)的一端贯穿所述固定架(24)的底部且延伸至所述固定架(24)的内部，并且限位杆(27)的表面与所述固定架(24)滑动连接。

7.根据权利要求1所述的红薯初加工一体机，其特征在于，所述第二收集箱(29)位于所述限位杆(27)的下方，所述第一收集箱(28)位于所述导流架(21)一端的上方。

技术总结
本技术提供一种红薯初加工一体机，包括加工设备主体，所述加工设备主体上设置有吸水组件，吸水组件包括导流架，导流架的内部转动连接有传动带，本技术提供的红薯初加工一体机，通过加工设备主体将加工后的红薯输送至传动带上，进而可以通过传动带和吸水棉带动红薯旋转，进而会使得转动的红薯与吸水棉反复接触，使得吸水棉可以对红薯表面的水进行吸附，并且在吸水棉转动时，会使得清理块对吸水棉进行挤压，使得吸水棉内部的水沿向下滴落，进行可以对吸水棉内部的水进行初次清理，进而会使得后续对红薯进行烘干时，使得可以增加红薯的烘干速度，避免了现有的加工设备主体在对红薯加工后，红薯表面附着大量水珠，导致影响红薯的烘干速度。

技术研发人员：陈发,陈正明,杨梅芝,刘满意
受保护的技术使用者：长沙云光农业科技有限公司
技术研发日：20230109
技术公布日：2024/1/12
