一种肉类灌肠机的制作方法

本技术涉及灌肠机领域，尤其涉及一种肉类灌肠机。

背景技术：

1、根据申请号为：cn202122530902.4的中国专利，一种肉类加工灌肠机，包括机体，所述机体顶端的左侧设置有入料壳，所述机体底端的两侧均固定有支架，所述机体的左侧安装有电机，且电机的电机轴贯穿于机体的内部，所述电机的电机轴上设置有螺旋输送叶，所述机体的右侧设置有挡盘，所述挡盘右侧的中部固定有把手，所述挡盘的右侧安装有粗肠管和细肠管，所述粗肠管和细肠管各安装有两组，所述粗肠管与细肠管均贯穿于挡盘的左侧。

2、但是上述的一种肉类加工灌肠机在实际运用的过程中仍存在一定的不足，例如：在包裹肠衣时，肠衣可能在填充肉馅时将肠衣挤出，影响对香肠的灌注。

技术实现思路

1、本实用新型旨在提供一种克服上述问题或者至少部分地解决上述问题的一种肉类灌肠机，以解决在包裹肠衣时，肠衣可能在填充肉馅时将肠衣挤出，影响对香肠的灌注问题。

2、为达到上述目的，本实用新型的技术方案具体是这样实现的：

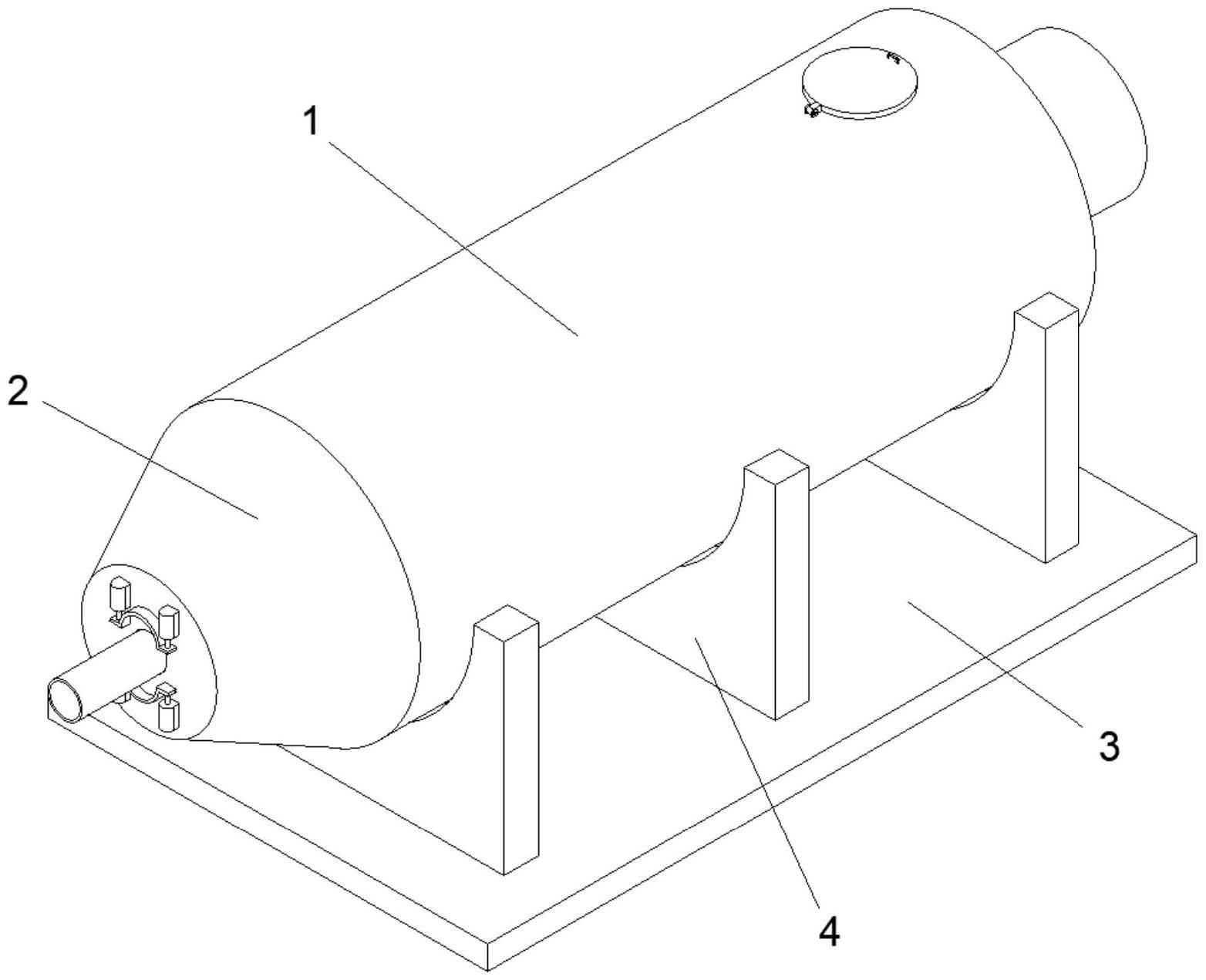

3、本实用新型的提供了一种肉类灌肠机，包括：加工筒，所述加工筒的外圆壁面开设有添加孔，所述加工筒的外圆壁面设置有翻转块；稳定组件，所述稳定组件设置在所述加工筒的一端，用于帮助稳定肠衣的位置，所述稳定组件包括拼合块，所述拼合块设置在所述加工筒的一端，所述加工筒的一端开设有连接槽，所述拼合块的一侧固定安装有螺纹环，所述螺纹环的外圆壁面与所述连接槽的内圆壁面螺纹连接，所述拼合块的一侧开设有定位孔，所述定位孔的内圆壁面固定套设有填充管，所述拼合块的一侧设置有两个挤压块，所述拼合块的一侧固定安装有若干个液压机，所述液压机伸缩杆的一端与所述挤压块的顶面固定安装。

4、通过采用上述技术方案，通过设置拼合块，拼合块可以连接在加工筒的一端，从而可以封闭加工筒的一端，通过设置螺纹环，螺纹环可以旋进连接槽的内部，从而可以在螺纹环旋进连接槽的内部后连接固定加工筒和拼合块之间的位置，通过设置填充管，填充管的表面可以先预裹上肠衣，初步确定肠衣的位置，通过设置两个挤压块，两个挤压块可以在液压机启动后推动两个挤压块相互靠近，从而可以带动挤压块的内壁挤压在填充管表面，进而可以固定肠衣在填充管表面的位置，从而在填充肉馅时避免将肠衣从填充管的表面挤出，同时避免工作人员需要手持固定肠衣。

5、作为本实用新型进一步的方案，所述加工筒的一端固定安装有驱动电机，所述加工筒的一端开设有套接孔，所述套接孔的内圆壁面与所述驱动电机旋转轴的外圆壁面活动套设，所述驱动电机旋转轴的一端固定安装有连接杆，所述连接杆的外圆壁面固定安装有旋片。

6、通过采用上述技术方案，通过设置驱动电机，驱动电机可以在启动后利用转动的旋转轴带动连接杆在加工筒的内部旋转，从而可以搅动加工筒内部存放的肉馅，从而使得在填充肉馅时使得肉馅肥瘦兼并。

7、作为本实用新型进一步的方案，所述加工筒的外圆壁面设置有若干个支撑块，所述支撑块的顶面开设有固定槽，所述固定槽的内圆壁面与所述加工筒的外圆壁面固定套设。

8、通过采用上述技术方案，通过设置固定槽，固定槽可以和加工筒的表面固定，从而利用自身的高度增加加工筒的水平高度，通过设置支撑块，支撑块可以增加加工筒在放置时的稳定性。

9、作为本实用新型进一步的方案，所述加工筒的底面设置有稳定板，所述稳定板的顶面与所述支撑块的底面固定安装。

10、通过采用上述技术方案，通过设置稳定板，稳定板可以增加支撑块底面和底面的接触面积，从而可以增加加工筒在地面上放置发的稳定性。

11、作为本实用新型进一步的方案，所述加工筒的外圆壁面开设有添加孔，所述翻转块的外圆壁面固定安装有连接块，所述连接块的两侧分别固定安装有定位柱，所述加工筒的外圆壁面固定安装有两个固定块，所述固定块的一侧开设有固定孔，所述固定孔的内圆壁面与所述定位柱的外圆壁面活动套设。

12、通过采用上述技术方案，通过设置翻转块，翻转块可以遮盖在添加孔的顶面，从而避免加工筒内部的肉馅在搅动时通过添加孔泄漏到外部环境中，通过设置连接块，连接块可以在翻转块活动时在两个固定块之间活动，从而可以带动定位柱在固定孔的内部活动。

13、作为本实用新型进一步的方案，所述翻转块的底面固定安装有密封块，所述密封块与所述添加孔过盈配合，所述翻转块的顶面固定安装有把手。

14、通过采用上述技术方案，通过设置密封块，密封块在于添加孔过盈配合时，会填充添加孔和密封块之间的缝隙，从而避免加工筒内部的肉馅掉落，通过设置把手，把手可以便于工作人员施加作用力，从而可以将密封块扯出添加孔的内部。

15、本实用新型提供了一种肉类灌肠机，有益效果在于：

16、通过设置拼合块，拼合块可以连接在加工筒的一端，从而可以封闭加工筒的一端，通过设置螺纹环，螺纹环可以旋进连接槽的内部，从而可以在螺纹环旋进连接槽的内部后连接固定加工筒和拼合块之间的位置，通过设置填充管，填充管的表面可以先预裹上肠衣，初步确定肠衣的位置，通过设置两个挤压块，两个挤压块可以在液压机启动后推动两个挤压块相互靠近，从而可以带动挤压块的内壁挤压在填充管表面，进而可以固定肠衣在填充管表面的位置，从而在填充肉馅时避免将肠衣从填充管的表面挤出，同时避免工作人员需要手持固定肠衣。

17、通过设置驱动电机，驱动电机可以在启动后利用转动的旋转轴带动连接杆在加工筒的内部旋转，从而可以搅动加工筒内部存放的肉馅，从而使得在填充肉馅时使得肉馅肥瘦兼并，通过设置稳定板，稳定板可以增加支撑块底面和底面的接触面积，从而可以增加加工筒在地面上放置发的稳定性，通过设置密封块，密封块在于添加孔过盈配合时，会填充添加孔和密封块之间的缝隙，从而避免加工筒内部的肉馅掉落，通过设置把手，把手可以便于工作人员施加作用力，从而可以将密封块扯出添加孔的内部。

技术特征：

1.一种肉类灌肠机，其特征在于，包括：

2.根据权利要求1所述的一种肉类灌肠机，其特征在于，所述加工筒(1)的一端固定安装有驱动电机(9)，所述加工筒(1)的一端开设有套接孔(8)，所述套接孔(8)的内圆壁面与所述驱动电机(9)旋转轴的外圆壁面活动套设，所述驱动电机(9)旋转轴的一端固定安装有连接杆(10)，所述连接杆(10)的外圆壁面固定安装有旋片(11)。

3.根据权利要求1所述的一种肉类灌肠机，其特征在于，所述加工筒(1)的外圆壁面设置有若干个支撑块(4)，所述支撑块(4)的顶面开设有固定槽(5)，所述固定槽(5)的内圆壁面与所述加工筒(1)的外圆壁面固定套设。

4.根据权利要求3所述的一种肉类灌肠机，其特征在于，所述加工筒(1)的底面设置有稳定板(3)，所述稳定板(3)的顶面与所述支撑块(4)的底面固定安装。

5.根据权利要求1所述的一种肉类灌肠机，其特征在于，所述加工筒(1)的外圆壁面开设有添加孔(12)，所述翻转块(17)的外圆壁面固定安装有连接块(18)，所述连接块(18)的两侧分别固定安装有定位柱(19)，所述加工筒(1)的外圆壁面固定安装有两个固定块(20)，所述固定块(20)的一侧开设有固定孔(21)，所述固定孔(21)的内圆壁面与所述定位柱(19)的外圆壁面活动套设。

6.根据权利要求1所述的一种肉类灌肠机，其特征在于，所述翻转块(17)的底面固定安装有密封块(22)，所述密封块(22)与所述添加孔(12)过盈配合，所述翻转块(17)的顶面固定安装有把手(23)。

技术总结
本技术提供了一种肉类灌肠机，包括：加工筒，所述加工筒的外圆壁面开设有添加孔，所述加工筒的外圆壁面设置有翻转块；稳定组件，所述稳定组件设置在所述加工筒的一端，用于帮助稳定肠衣的位置，所述稳定组件包括拼合块，所述拼合块设置在所述加工筒的一端，所述加工筒的一端开设有连接槽，所述拼合块的一侧固定安装有螺纹环，所述螺纹环的外圆壁面与所述连接槽的内圆壁面螺纹连接，所述拼合块的一侧开设有定位孔，所述定位孔的内圆壁面固定套设有填充管，所述拼合块的一侧设置有两个挤压块，所述拼合块的一侧固定安装有若干个液压机，所述液压机伸缩杆的一端与所述挤压块的顶面固定安装，通过设置拼合块，拼合块可以连接在加工筒的一端。

技术研发人员：傅永东,杨华
受保护的技术使用者：浙江狐猬食品有限公司
技术研发日：20230203
技术公布日：2024/1/13
