一种食用菌加工的多功能清洗机的制作方法

本技术属于食用菌加工，尤其涉及一种食用菌加工的多功能清洗机。

背景技术：

1、目前在对食用菌进行加工的过程中，对食用菌的清洗十分重要，在对食用菌进行清洗时，需要用到食用菌清洗设备进行清洗。

2、但是现有的食用菌清洗机的功能比较单一，只能够对食用菌进行清洗，同时食用菌清洗机在对食用菌进行清洗后，不能够把食用菌与设备底部的沉淀隔开，从而对食用菌造成影响的问题。

技术实现思路

1、本实用新型目的在于提供一种食用菌加工的多功能清洗机，以解决背景技术中所提出的技术问题。

2、为实现上述目的，本实用新型的具体技术方案如下：一种食用菌加工的多功能清洗机，包括壳体、伺服电机、活动柱、翻动杆、过滤机构、杀菌机构、控制面板、移动轮和加热板，所述壳体的右侧与伺服电机的左侧固定连接，所述伺服电机的输出端与活动柱的右端固定连接，所述活动柱的表面与翻动杆的一端固定连接，所述翻动杆的数量为若干个，所述翻动杆均匀分布在活动柱的表面，所述过滤机构设置壳体内部，所述杀菌机构设置在壳体内壁的前后两侧，所述移动轮安装在壳体底部的四角，所述加热板设置在壳体内壁的两侧，所述控制面板的后侧与壳体的前侧固定连接，所述控制面板与伺服电机和加热板电性连接，所述壳体的左侧底部贯通连接有排污管；

3、所述过滤机构包括过滤板、阻挡板和拉动把手，所述过滤板设置在壳体的内部，所述过滤板的右侧与阻挡板的左侧固定连接，所述阻挡板的左侧与壳体的右侧固定安装，所述阻挡板的右侧与拉动把手的左侧固定连接；

4、所述杀菌机构包括两个灯座和杀菌灯，两个灯座的一侧与壳体的内壁固定连接，所述杀菌灯设置在两个灯座之间，所述杀菌灯与控制面板电性连接。

5、优选的，所述伺服电机的底板固定连接有电机减震器，所述电机减震器的表面套设连接有辅助弹簧，所述电机减震器的底部固定连接有固定板，所述固定板的一侧与壳体的右侧固定连接。

6、优选的，所述阻挡板的两侧螺纹连接有限位柱，所述限位柱与壳体的表面螺纹连接。

7、优选的，所述活动柱的左端套设连接有辅助轴承，所述辅助轴承的外表面与壳体的内壁固定连接。

8、优选的，所述过滤板的两侧均固定连接有限位滑块，所述壳体的内壁开设有与限位滑块配合使用的限位滑槽。

9、优选的，所述阻挡板的左侧固定连接有密封垫，所述密封垫的表面与壳体紧密接触。

10、本实用新型的一种具有以下优点：

11、1.该一种食用菌加工的多功能清洗机，通过设置壳体、伺服电机、活动柱、翻动杆、过滤板、阻挡板、拉动把手、两个灯座、杀菌灯、控制面板、移动轮和加热板，使用者在对食用菌进行清洗时，使用者将食用菌投入壳体内，通过控制面板启动伺服电机、杀菌灯和加热板，伺服电机带动活动柱转动，活动柱带动翻动杆转动，使翻动杆对食用菌进行翻动清洗，同时杀菌灯工作对壳体内的食用菌进行灯照杀菌，加热板工作对水温进行加热，使水温的温度升高，对食用菌表面的虫类进行加热杀死，从而对食用菌进行杀菌清洗，同时过滤板把食用菌与清洗水底部的泥水沉淀进行隔开，于是达到了对食用菌更好清洗的优点。

12、2.该一种食用菌加工的多功能清洗机，通过设置电机减震器和辅助弹簧，能够对伺服电机工作产生的震动进行缓冲减震，避免伺服电机与壳体之间产生共振，减少了对伺服电机的损害，延长了伺服电机的使用寿命。

技术特征：

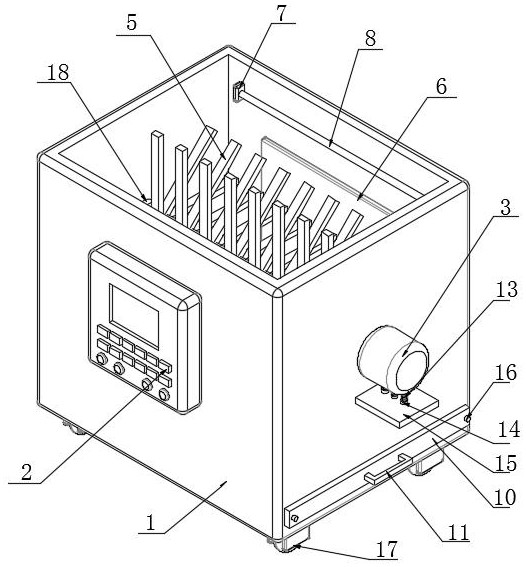

1.一种食用菌加工的多功能清洗机，包括壳体（1）、伺服电机（3）、活动柱（4）、翻动杆（5）、过滤机构、杀菌机构、控制面板（2）、移动轮（17）和加热板（6），其特征在于：所述壳体（1）的右侧与伺服电机（3）的左侧固定连接，所述伺服电机（3）的输出端与活动柱（4）的右端固定连接，所述活动柱（4）的表面与翻动杆（5）的一端固定连接，所述翻动杆（5）的数量为若干个，所述翻动杆（5）均匀分布在活动柱（4）的表面，所述过滤机构设置壳体（1）内部，所述杀菌机构设置在壳体（1）内壁的前后两侧，所述移动轮（17）安装在壳体（1）底部的四角，所述加热板（6）设置在壳体（1）内壁的两侧，所述控制面板（2）的后侧与壳体（1）的前侧固定连接，所述控制面板（2）与伺服电机（3）和加热板（6）电性连接，所述壳体（1）的左侧底部贯通连接有排污管（12）；

2.根据权利要求1所述的一种食用菌加工的多功能清洗机，其特征在于：所述伺服电机（3）的底板固定连接有电机减震器（13），所述电机减震器（13）的表面套设连接有辅助弹簧（14），所述电机减震器（13）的底部固定连接有固定板（15），所述固定板（15）的一侧与壳体（1）的右侧固定连接。

3.根据权利要求1所述的一种食用菌加工的多功能清洗机，其特征在于：所述阻挡板（10）的两侧螺纹连接有限位柱（16），所述限位柱（16）与壳体（1）的表面螺纹连接。

4.根据权利要求1所述的一种食用菌加工的多功能清洗机，其特征在于：所述活动柱（4）的左端套设连接有辅助轴承（18），所述辅助轴承（18）的外表面与壳体（1）的内壁固定连接。

5.根据权利要求1所述的一种食用菌加工的多功能清洗机，其特征在于：所述过滤板（9）的两侧均固定连接有限位滑块（19），所述壳体（1）的内壁开设有与限位滑块（19）配合使用的限位滑槽（20）。

6.根据权利要求1所述的一种食用菌加工的多功能清洗机，其特征在于：所述阻挡板（10）的左侧固定连接有密封垫（21），所述密封垫（21）的表面与壳体（1）紧密接触。

技术总结
本技术属于食用菌加工技术领域，且公开了一种食用菌加工的多功能清洗机，包括壳体、伺服电机、活动柱、翻动杆、过滤机构、杀菌机构、控制面板、移动轮和加热板，壳体的右侧与伺服电机的左侧固定连接，伺服电机的输出端与活动柱的右端固定连接，活动柱的表面与翻动杆的一端固定连接，翻动杆的数量为若干个，翻动杆均匀分布在活动柱的表面，过滤机构设置壳体内部，杀菌机构设置在壳体内壁的前后两侧，移动轮安装在壳体底部的四角。解决了现有的食用菌清洗机的功能比较单一，只能够对食用菌进行清洗，同时食用菌清洗机在对食用菌进行清洗后，不能够把食用菌与设备底部的沉淀隔开，从而对食用菌造成影响的问题。

技术研发人员：徐山林
受保护的技术使用者：泌阳县永梅食用菌种植有限公司
技术研发日：20231010
技术公布日：2024/7/25
