一种可以变换商标图片的烟盒的制作方法

本发明涉日用品领域，是一种新型的液晶烟盒，可以根据个人爱好随意更改烟盒表面的背景图片的一种烟盒。

背景技术：

烟盒，是指装烟的盒子，通常用的是纸质的一次性烟盒。随着形式的变化，现在市场上也很流行一种金属烟盒，这种烟盒规格能装24根烟，外观有各种各样的图案，耐用、个性且有创意。但是也存在以下不足：（1）金属烟盒比较重，会增加携带者负担；（2）图片只能厂家定制，个人无法修改（3）容易划花掉色，影响美感。

技术实现要素：

本发明的目的是提供一种可以根据个人爱好随意更改烟盒表面的背景图片的一种烟盒。

本发明的硬件系统构成如下：

一种可以变换商标图片的烟盒，其特征在于：包括前后液晶屏单元、左右液晶屏单元、上面出烟口单元、下面替换图片选项单元，由下面替换图片选项单元来选择预先存储在sd卡中的图片来替换前后液晶屏单元。

所述上面出烟口单元装置，上面出烟口单元采用卡式出烟方式，打开即可取出香烟，关上即可卡紧。

所述的下面替换图片选项单元装置，包括sd卡槽（D）、图片选择按钮（C）、图片显示屏（B）以及电池（A）。

本发明相对于现有技术的创新点是：

其一，首次采用液晶屏来显示烟盒背景图片；

其二，烟盒背景图片是可以根据用户自己喜好动态定制的。

附图说明

图1 是本发明系统结构图；

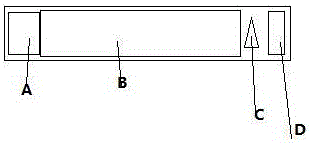

图2 是下面替换图片选项单元结构图。

具体实施方式

结合附图给出本发明的一个具体实施例：

本发明是一种可以变换商标图片的烟盒，包括前液晶屏单元（3）、后液晶屏单元（6）、左液晶屏单元（4）、右液晶屏单元（5）、上面出烟口单元（1）、下面替换图片选项单元（2）。假设现在有图片组1、图片组2、图片组3共三组图片供选择。我们可以通过替换图片选项单元，将sd卡插入sd卡槽中（D），即可在图片显示屏（B）中看到sd卡中存储的三组图片，按住图片选择按钮（C），点击其中一组图片，假设为图片组2，然后确定，即可对整个烟盒的前后面图片进体更换。
