一种便携式烟灰缸的制作方法

本发明涉及一种烟灰缸，特别是一种便携式烟灰缸。

背景技术：

目前，国内使用的烟灰缸大多外形笨重，无法随身携带，且许多吸烟者都存在随地弹烟灰、扔烟头的行为或习惯，导致破坏环境。

技术实现要素：

为解决上述问题，本发明公开了一种便携式烟灰缸，特别是一种便携式烟灰缸，包括缸体，缸盖，物品夹持装置，用于放置香烟的缺口，所述物品夹持装置位于缸盖表面；所述的缸盖通过可转动轴与缸体紧密连接，也可以与缸体完全分离单独成盖；所述的缺口位于缸体非与缸盖相连接的相互对应的两个边缘面上；缸体的下部分有凸出的空间；缸盖的边缘与缸体的凸出空间在烟灰缸合上时相互紧密缝合；所述的缺口为半圆形缺口，且两个缺口直径相同，位置相对应在一条直线上。

本发明的有益效果是：本发明设计合理，小巧轻便，可随身携带，解决了随地弹烟灰和扔烟头的问题，夹持装置可以夹持打火机及香烟，使用安全方便且外形美观。

附图说明

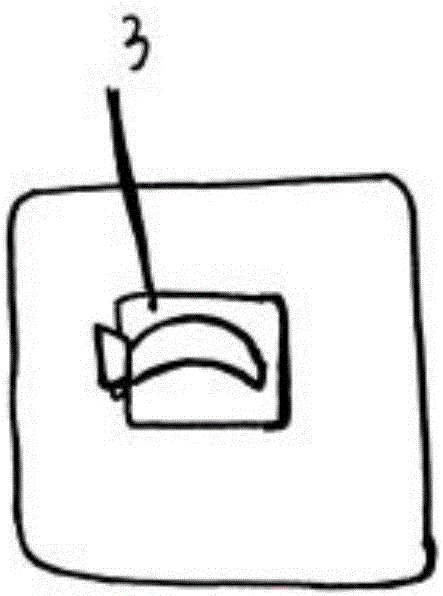

图1是一种便携式烟灰缸的总体结构示意图。图2是一种便携式烟灰缸的平放俯视结构示意图；

图中，1、缸体，2、缸盖，3、物品夹持装置，4、缺口，5、缸体的凸出的空间。

具体实施方式

下面结合附图对本发明一种便携式烟灰缸作具体说明。一种便携式烟灰缸，包括缸体1，缸盖2，物品夹持装置3，其特征在于：所述物品夹持装置3位于缸盖2表面，所述缸体1的下部分有凸出的空间5，位于缸体与缸盖相连接的相互对应的两个边缘面上设置有缺口4，所述缸盖边缘与缸体的凸出空间在烟灰缸合上时相互紧密缝合。所述缸盖2通过可转动轴与缸体1紧密连接，也可以与缸体1完全分离单独成盖。所述缺口4为半圆形缺口，且两个缺口直径相同，位置相对应在一条直线上。

使用时缸体1用于放置收集烟灰，缸盖2与缸体可单独分离也可通过可转动轴连接，用于与缸体形成封闭空间阻止烟灰散出，物品夹持装置3用于夹持香烟或者打火机，缺口4用于放置点燃的香烟，凸出的空间5加大了可放置烟灰的空间，增加用量，整个烟灰缸小巧轻便，便于携带，解决了随地弹烟灰和扔烟头的问题，夹持装置可以夹持打火机及香烟，使用安全方便且外形美观。
